技术领域

本实用新型涉及污水收泥装置技术领域，尤其涉及一种污水收泥装置的固定座。

背景技术

目前，常规的污泥收集形式为“管道+阀门”人工操作开启，在工程案例中，经常由于污水收泥装置安装结构不稳定，导致排泥不稳定、排泥故障频发、污泥脱水工段工作量大等，最终导致后续污水处理水质不佳，影响最终出水，因此，需要一种安装拆卸方便，结构稳固，便于后期维护和更换的污水收泥装置的固定座。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水收泥装置的固定座。

为了实现上述目的，本实用新型采用了如下技术方案：

一种污水收泥装置的固定座，包括固定块，所述固定块底端固定安装有四个支撑腿，四个支撑腿分别位于固定块四角位置，所述固定块上开设有空腔，所述空腔一侧开设有通孔，所述固定块顶端开设有第一凹槽，所述第一凹槽与空腔相连通，所述第一凹槽内活动安装有污水收泥装置本体，污水收泥装置本体底端延伸至空腔内，且污水收泥装置本体两侧均固定焊接有安装块，两个安装块均活动位于空腔内，所述空腔远离第一凹槽开口的一侧内壁上开设有第二凹槽，所述第二凹槽远离开口的一侧内壁上固定焊接有第一弹簧的一端，所述第一弹簧另一端固定焊接有挤压板，所述挤压板远离第一弹簧的一侧与污水收泥装置本体相接触，所述空腔内壁上活动安装有两个活动板，两个活动板基于通孔中心对称设置，且两个活动板分别与两个安装块相接触，两个活动板相互远离的一侧均设有第二弹簧和铰链，两个第二弹簧一端分别固定焊接在两个活动板远离通孔的一侧，另一端均固定焊接在空腔内壁上，两个铰链一端分别转动安装在两个活动板靠近通孔的一侧，另一端均固定焊接在空腔内壁上。

优选的，两个活动板相互靠近的一侧均开设有滑槽，两个安装块相互远离的一侧均固定焊接有滑块，两个滑块分别滑动安装在两个滑槽内。

优选的，两个滑槽远离开口的一侧内壁上均开设有滑珠槽，两个滑珠槽内壁上均滑动安装有滑珠，两个滑珠分别与两个滑块相接触。

优选的，所述空腔内壁上固定安装有隔音棉，且挤压板远离第一弹簧的一侧固定安装有隔音棉。

优选的，所述第一凹槽两侧内壁上均开设有第二滑珠槽，所述第二滑珠槽内壁上滑动安装有第二滑珠，两个第二滑珠均与污水收泥装置本体相接触。

优选的，所述固定块靠近通孔的一侧活动安装有扣盖，所述固定块靠近通孔的一侧开设有卡槽，所述扣盖靠近固定块的一侧固定焊接有卡块，所述卡块与卡槽相适配。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过固定块、空腔、第一凹槽、污水收泥装置本体、安装块配合使用，能够便于污水收泥装置本体进行安装和拆卸，通过活动板、第二弹簧、铰链配合使用，能够便于稳固安装污水收泥装置本体，防止振动掉落，通过第一弹簧、第二弹簧、隔音棉配合使用，能够具有隔音的效果，本实用新型能够便于稳固安装和拆卸污水收泥装置本体，且具有隔音的效果，结构简单，使用方便。

附图说明

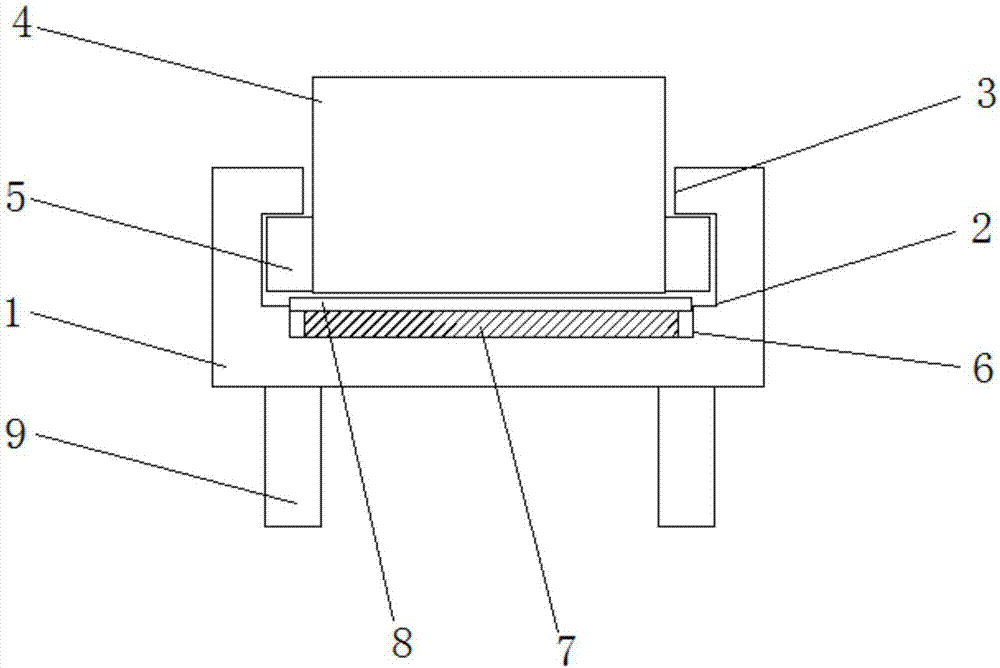

图1为本实用新型提出的一种污水收泥装置的固定座的结构示意图；

图2为本实用新型提出的一种污水收泥装置的固定座的固定块结构示意图。

图中：1固定块、2空腔、3第一凹槽、4污水收泥装置本体、5安装块、6第二凹槽、7第一弹簧、8挤压板、9支撑腿、10通孔、11活动板、12第二弹簧、13铰链。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种污水收泥装置的固定座，包括固定块1，固定块1底端固定安装有四个支撑腿9，四个支撑腿9分别位于固定块1四角位置，固定块1上开设有空腔2，空腔2一侧开设有通孔10，固定块1顶端开设有第一凹槽3，第一凹槽3与空腔2相连通，第一凹槽3内活动安装有污水收泥装置本体4，污水收泥装置本体4底端延伸至空腔2内，且污水收泥装置本体4两侧均固定焊接有安装块5，两个安装块5均活动位于空腔2内，空腔2远离第一凹槽3开口的一侧内壁上开设有第二凹槽6，第二凹槽6远离开口的一侧内壁上固定焊接有第一弹簧7的一端，第一弹簧7另一端固定焊接有挤压板8，挤压板8远离第一弹簧7的一侧与污水收泥装置本体4相接触，空腔2内壁上活动安装有两个活动板11，两个活动板11基于通孔10中心对称设置，且两个活动板11分别与两个安装块5相接触，两个活动板11相互远离的一侧均设有第二弹簧12和铰链13，两个第二弹簧12一端分别固定焊接在两个活动板11远离通孔10的一侧，另一端均固定焊接在空腔2内壁上，两个铰链13一端分别转动安装在两个活动板11靠近通孔10的一侧，另一端均固定焊接在空腔2内壁上。通过固定块1、空腔2、第一凹槽3、污水收泥装置本体4、安装块5配合使用，能够便于污水收泥装置本体4进行安装和拆卸，通过活动板11、第二弹簧12、铰链13配合使用，能够便于稳固安装污水收泥装置本体4，防止振动掉落，通过第一弹簧7、第二弹簧12、隔音棉配合使用，能够具有隔音的效果，本实用新型能够便于稳固安装和拆卸污水收泥装置本体4，且具有隔音的效果，结构简单，使用方便。

两个活动板11相互靠近的一侧均开设有滑槽，两个安装块5相互远离的一侧均固定焊接有滑块，两个滑块分别滑动安装在两个滑槽内，两个滑槽远离开口的一侧内壁上均开设有滑珠槽，两个滑珠槽内壁上均滑动安装有滑珠，两个滑珠分别与两个滑块相接触，空腔2内壁上固定安装有隔音棉，且挤压板8远离第一弹簧7的一侧固定安装有隔音棉，第一凹槽3两侧内壁上均开设有第二滑珠槽，第二滑珠槽内壁上滑动安装有第二滑珠，两个第二滑珠均与污水收泥装置本体4相接触，固定块1靠近通孔10的一侧活动安装有扣盖，固定块1靠近通孔10的一侧开设有卡槽，扣盖靠近固定块1的一侧固定焊接有卡块，卡块与卡槽相适配。通过固定块1、空腔2、第一凹槽3、污水收泥装置本体4、安装块5配合使用，能够便于污水收泥装置本体4进行安装和拆卸，通过活动板11、第二弹簧12、铰链13配合使用，能够便于稳固安装污水收泥装置本体4，防止振动掉落，通过第一弹簧7、第二弹簧12、隔音棉配合使用，能够具有隔音的效果，本实用新型能够便于稳固安装和拆卸污水收泥装置本体4，且具有隔音的效果，结构简单，使用方便。

工作原理：使用中，移动污水收泥装置本体4，污水收泥装置本体4带动安装块5从通孔10内移动到空腔2内，安装块5挤压活动板11，活动板11挤压第二弹簧12，第二弹簧12反作用力下达到夹紧安装块5的目的，同时，污水收泥装置本体4使用时，振动挤压挤压板8，挤压板8挤压第一弹簧7，且振动挤压活动板11，活动板11挤压第二弹簧12，活动板11和挤压板8上固定安装有隔音棉，达到隔音的目的。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
