技术领域

本实用新型属于通信柜技术领域，更具体的说，涉及一种防潮耐侵蚀的通信柜。

背景技术

通信柜是一种不允许无权限操作者进入操作的柜体，为无线通信站点或有线网络站点工作站提供户外物理工作环境和安全系统的设备，通信柜包括室内通信柜及室外通信柜。现有技术的通信柜大多需要打开柜门后才能进行操作，不利于内部设备的快速连接柜体的维修和保养，运输也不方便,其所处的户外环境较为恶劣，故而在雨水天气较容易受潮，从而影响通信柜内电子设备的使用寿命和使用稳定性，适用性和实用性受到限制，难以满足市场的需求。

实用新型内容

为了解决中述技术问题，本实用新型提供一种防潮耐侵蚀的通信柜，以解决现有技术的不足，无法正确以及全方位的应对潮湿环境。

本实用新型一种防潮耐侵蚀的通信柜的目的与功效，由以下具体技术手段所达成：

一种防潮耐侵蚀的通信柜，该防潮耐侵蚀的通信柜包括：防晒板，柜体，内储箱，支撑脚，附门，脚踏板，柜门，百叶窗，照明灯，拖块，连接架，支柱，风轮和吸尘板；所述柜体的顶端覆盖有防晒板、左侧活动连接有柜门，所述柜体底端四角处固定有支撑脚，所述柜门中部固定连接有百叶窗，且附门活动连接在柜门下端的柜体中，所述柜体的内部上端固定有照明灯，所述柜体的内部下端依次往下固定有吸尘板、脚踏板及内储箱，所述支柱套接在柜体内部的正面的中端，且支柱贯穿于风轮和连接架，所述连接架固定连接在拖块中，拖块活动连接在风轮中。

优选的，所述防晒板呈倒V形状，防晒板顶端与柜体间隔25cm，且防晒板左右两端为空设置有沙网。

优选的，所述百叶窗朝外打开设置在柜门的正中间，且均匀分布，在空隙处设置有沙网。

优选的，所述内储箱设置为平放的三菱锥结构，内储箱表面中均匀分布有小孔，且在柜体的底端和附门中均设置有小孔。

优选的，所述脚踏板设有三个控制区域，从左到右依次为照明灯开关、吸尘板开关和风轮开关。

优选的，所述风轮设置为两层由支柱贯穿，支柱贯穿柜体外设置有电机，且风轮为四片轮叶每片轮叶中间均有凹槽。

有益效果：

(1)本结构的吸防晒板呈倒V形状，防晒板顶端与柜体间隔25cm，且防晒板左右两端为空设置有沙网，倒V形状设置便于通风使防晒达到最佳效果，下雨时也可以快速排掉雨水，沙网的设置避免太多的灰尘进入到柜体中，灰尘的堆积容易影响装置的正常运行，因此使得整个装置通畅且不会处于暴晒状态下。

(2)本结构的百叶窗朝外打开设置在柜门的正中间，且均匀分布，在空隙处设置有沙网，设置百叶窗便于柜体内通风正常，且在风轮的运作下带动起来的风也可以在百叶窗中流出，沙网的设置便于正面吹来的垃圾杂物进入到柜体内从而影响正常工作，使得通风充足的同时不受到任何的影响。

(3)本结构的脚踏板设有三个控制区域，从左到右依次为照明灯开关、吸尘板开关和风轮开关，并列设置在柜体的下端，开关的设置为用脚踩踏且可以控制其吸尘板的力度以及控制风轮的转速，方便的同时轻松控制装置运作。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

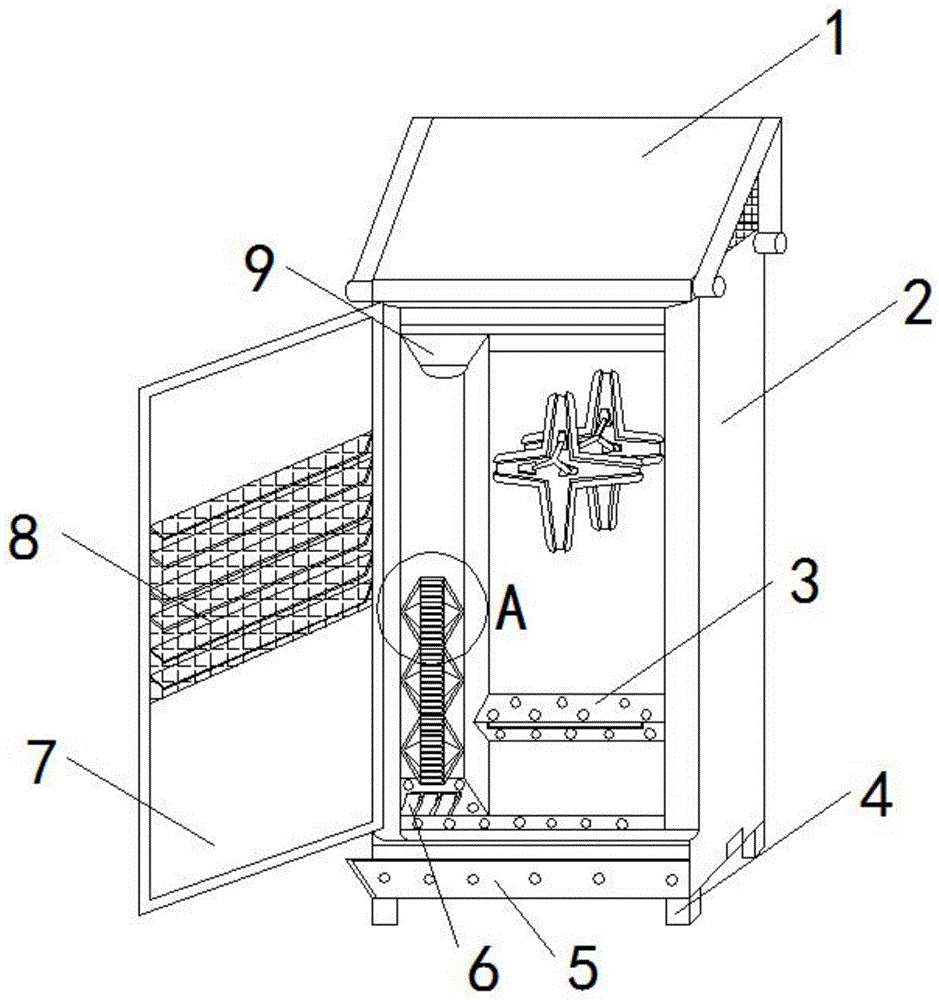

图1为本实用新型的整体平面示意图。

图2为本实用新型的风轮结构示意图。

图3为本实用新型的图1中A放大结构示意图。

图1-3中，部件名称与附图编号的对应关系为：防晒板-1，柜体-2，内储箱-3，支撑脚-4，附门-5，脚踏板-6，柜门-7，百叶窗-8，照明灯-9，拖块-10，连接架-11，支柱-12，风轮-13，吸尘板-14。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

如附图1至附图3所示：一种防潮耐侵蚀的通信柜，该防潮耐侵蚀的通信柜包括：防晒板1，柜体2，内储箱3，支撑脚4，附门5，脚踏板6，柜门7，百叶窗8，照明灯9，拖块10，连接架11，支柱12，风轮13和吸尘板14；柜体2的顶端覆盖有防晒板1、左侧活动连接有柜门7，柜体2底端四角处固定有支撑脚4，柜门7中部固定连接有百叶窗8，且附门5活动连接在柜门7下端的柜体2中，柜体2的内部上端固定有照明灯9，柜体2的内部下端依次往下固定有吸尘板14、脚踏板6及内储箱3，支柱12套接在柜体2内部的正面的中端，且支柱12贯穿于风轮13和连接架11，连接架11固定连接在拖块10中，拖块10活动连接在风轮13中。

其中：防晒板1呈倒V形状，防晒板1顶端与柜体2间隔25cm，且防晒板1左右两端为空设置有沙网，倒V形状设置便于通风使防晒达到最佳效果，下雨时也可以快速排掉雨水，沙网的设置避免太多的灰尘进入到柜体中，灰尘的堆积容易影响装置的正常运行，因此使得整个装置通畅且不会处于暴晒状态下。

其中：百叶窗8朝外打开设置在柜门7的正中间，且均匀分布，在空隙处设置有沙网，设置百叶窗8便于柜体2内通风正常，且在风轮13的运作下带动起来的风也可以在百叶窗8中流出，沙网的设置便于正面吹来的垃圾杂物进入到柜体2内从而影响正常工作，使得通风充足的同时不受到任何的影响。

其中：内储箱3设置为平放的三菱锥在下端设置有把手，内储箱3表面中均匀分布有小孔，且在柜体2的底端和附门5中均设置有小孔，通过把手打开内储箱3放入竹纤维或竹炭吸湿材料来进行除湿，小孔便于竹纤维的挥发到整个柜体2从而整体除湿，同时打开附门5放入驱除老鼠以及虫类的挥发物，避免老鼠进入破坏装置。

其中：脚踏板6设有三个控制区域，从左到右依次为照明灯9开关、吸尘板14开关和风轮13开关，并列设置在柜体2的下端，开关的设置为用脚踩踏且可以控制其吸尘板的力度以及控制风轮13的转速，方便的同时轻松控制装置运作。

其中：风轮13设置为两层由支柱12贯穿，支柱12贯穿柜体2外设置有电机，且风轮13为四片轮叶每片轮叶中间均有凹槽，在电机的带动下使拖板10通过连接架11在凹槽中相互移动，达到风轮13的快速运转。

工作原理：本实用新型中，首先，将装置安装好，先打开柜门7再打开内储箱3放入竹纤维或竹炭进行除湿，然后打开附门5放入驱除老鼠以及虫类的药物，之后通过电机带动支柱12从而带动连接架11，连接架11再带动拖块10在风轮13的凹槽中来回向移动进行旋转，从而把柜体2中的湿气通过风轮13旋转从百叶窗8或其小孔中排出，通过防晒板1两端的沙网和百叶窗8的沙网进行灰尘杂物的阻挡，当不慎有杂物进入柜体2则通过吸尘板14吸附，夜晚通过脚踩踏脚板6打开照明灯9进行查看，夏天使可以通过防晒板1进行柜体2的防晒，支撑脚使柜体2不直接接触地面达到进一步防潮。
