技术领域

本实用新型涉及焊接领域，具体为一种防误伤的气焊枪。

背景技术

焊接，也称作熔接、镕接，是一种以加热、高温或者高压的方式接合金属或其他热塑性材料如塑料的制造工艺及技术。

气焊枪，煤气焊接设备。电子点火，锁定功能，连续使用不伤焊嘴，火力集中可达1300度，丁烷燃料，火力可调。可用来做小型焊接或强力防风打火机。用于电器维修，户外野炊引火，可轻松点燃潮湿木材。

在现有的生产过程中，很多工序都需要使用焊接和加热，操作工拿起焊枪，即可自动、接通、煤气(乙炔)、氧气同步产生5秒直流脉冲、火花，对准点火器点火即可使用，从而避免气焊枪在生产线工作中处于常开状态，或频繁关枪，达到节约能源并改善生产、工作环境，提高产品质量，实现科学性细节性管理，而现有的焊接方式有电焊和气焊，电焊会受到电源的限制，气焊不会受到这一限制，但现有的气焊枪普遍分为喷火嘴连接外部输气管和外部气罐进行使用，在使用的过程中需要使用人员手持气焊枪进行操作，在进行操作的时候，使用人员的操作如果出现失误则会直接导致气焊枪对其他物品和设备造成误伤，因此，需要在现有的气焊枪上进行改进，提供一种新的防误伤的气焊枪。

实用新型内容

(一)解决的技术问题

针对现有技术的气焊枪在使用的过程中不够稳定，易对其他物品和人员造成误伤的技术问题，本实用新型提供了一种防误伤的气焊枪，通过设置喷火筒、底座、翻转盖、滑动凸起，在使用气焊枪的过程中达到使用稳定，放置对其他物品和人员造成误伤的效果。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种防误伤的气焊枪，包括包括储气筒、打火按钮和活动头，储气筒的表面嵌入设置有打火按钮，储气筒的顶端旋转设置有活动头；

储气筒的底端固定设置有底座，活动头的一端固定设置有固定筒，底座的中间固定设置有伸缩柱；

固定筒的内部嵌入设置有点火管道，点火管道包括喷火嘴、连接杆、连接套和输气管，连接杆、连接套和输气管依次固定设置在喷火嘴的后方；

固定筒的前端一侧翻转设置有翻转盖，翻转盖的表面固定贯穿有固定槽；

活动头的底端表面环绕设置有滑动凸起。

优选的，底座设置为双层的金属板材。

优选的，固定筒设置为金属固定筒。

优选的，伸缩柱设置为液压伸缩柱，且设置有四个，分别设置在底座的中间四角。

优选的，翻转盖设置为不锈钢板状，翻转盖与固定筒的连接处旋转设置有旋转轴。

优选的，喷火嘴嵌入在固定槽中。

优选的，储气筒的顶端内侧配套设置有凹槽，活动头通过滑动凸起与储气筒旋转连接。

(三)有益效果

(1)本实用新型提供了一种防误伤的气焊枪，通过设置喷火筒、底座、翻转盖、滑动凸起，在使用气焊枪的过程中达到使用稳定，防止对其他物品和人员造成误伤的效果。

(2)本实用新型提供了一种防误伤的气焊枪，通过底座达到使气焊枪在进行伸缩的时候稳定的效果，通过固定筒达到固定喷火嘴的效果，同时达到放置输气管的效果，通过伸缩柱达到使气焊枪进行调节高度的效果，通过翻转盖达到固定喷火嘴的效果，通过滑动凸起达到使活动头可以进行旋转的效果，通过以上所述，在使用气焊枪的过程中达到使用稳定，防止对其他物品和人员造成误伤的效果，使用效果很好。

附图说明

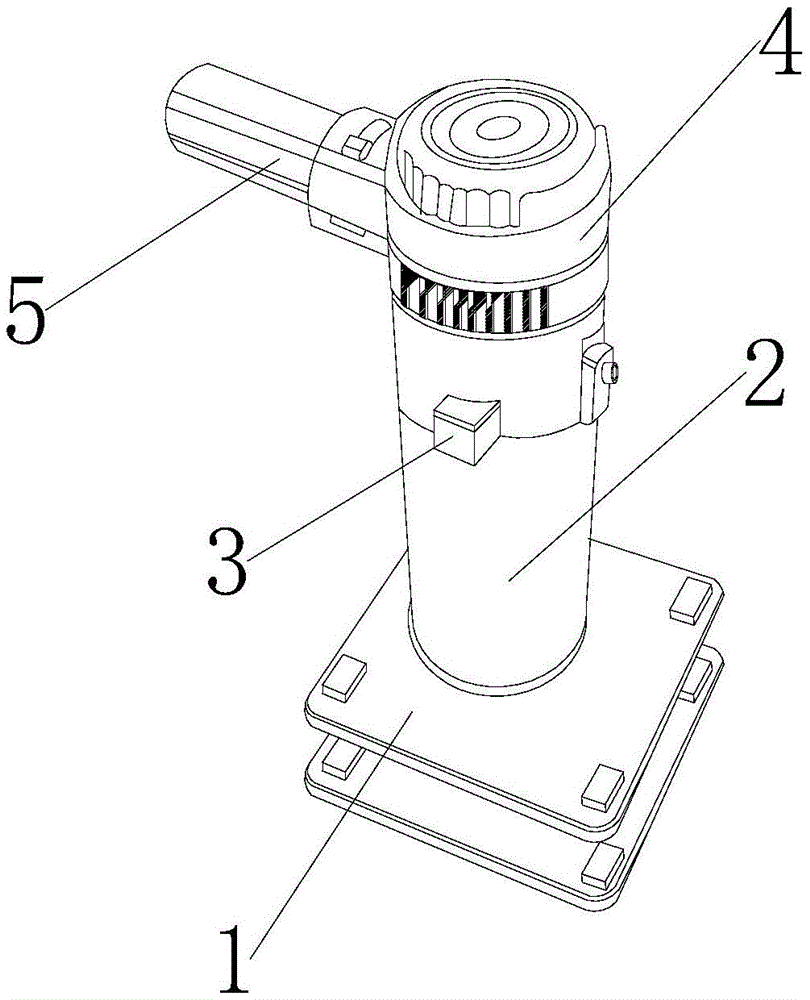

图1为本实用新型装置本体的结构示意图。

图2为本实用新型伸缩柱连接结构平面图。

图3为本实用新型喷火嘴结构示意图。

图4为本实用新型固定筒前端结构平面图。

图5为本实用新型固定筒结构示意图。

图1-5中：1底座、2储气筒、3打火按钮、4活动头、5固定筒、6伸缩柱、7喷火嘴、8连接杆、9连接套、10输气管、11翻转盖、12固定槽、13滑动凸起。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型中使用的储气筒2、打火按钮3、喷火嘴7、连接杆8、连接套9、输气管10均可以通过市场购买或私人订制所得。

本实用新型实施例提供一种防误伤的气焊枪，如图1-5所示，包括储气筒2、打火按钮3和活动头4，储气筒2的表面嵌入设置有打火按钮3，储气筒3的顶端旋转设置有活动头4；

储气筒2的底端固定设置有底座1，底座1设置为双层的金属板材，通过底座1达到使气焊枪在进行伸缩的时候稳定的效果，活动头4的一端固定设置有固定筒5，固定筒5设置为金属固定筒，通过固定筒5达到固定喷火嘴7的效果，同时达到放置输气管10的效果，底座1的中间固定设置有伸缩柱6，伸缩柱6设置为液压伸缩柱，且设置有四个，分别设置在底座1的中间四角，通过伸缩柱6达到使气焊枪进行调节高度的效果；

固定筒5的内部嵌入设置有点火管道，点火管道包括喷火嘴7、连接杆8、连接套9和输气管10，连接杆8、连接套9和输气管10依次固定设置在喷火嘴7的后方；

固定筒5的前端一侧翻转设置有翻转盖11，翻转盖11设置为不锈钢板状，翻转盖11与固定筒5的连接处旋转设置有旋转轴，通过翻转盖11达到固定喷火嘴7的效果，翻转盖11的表面固定贯穿有固定槽12，喷火嘴7嵌入在固定槽12中；

活动头4的底端表面环绕设置有滑动凸起13，储气筒2的顶端内侧配套设置有凹槽，活动头4通过滑动凸起13与储气筒2旋转连接，通过滑动凸起13达到使活动头4可以进行旋转的效果。

具体原理：使用人员打开开关，使装置进行运行，当需要对外部部件的固定位置进行操作的时候，使用人员打开开关后使喷火筒5对需要进行操作的位置进行使用即可，同时使用人员握住活动头4，使滑动凸起13在储气筒2上进行滑动，带动活动头4进行旋转来调节角度，在需要调节气焊枪的高度的时候，使用人员握住底座1，使伸缩柱6进行伸缩，当需要使气焊枪灵活的对部件的位置进行操作的时候，使用人员翻转翻转盖11，将气焊枪的喷火嘴7从喷火筒5中拿出，然后打开开关进行正常使用即可。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
