技术领域

本涉及一种可清洁笔尖的笔帽，属于办公用品领域。

背景技术

人们在长时间用笔写字时，往往会在笔尖出残留一些余墨，如果这些余墨不及时清理，往往会留在书写纸上，由于这些余墨汇聚在一起，不易挥发，当纸张重合时便会形成污点，严重影响书面的整洁性。

人们书写时考虑到这一问题往往使用纸巾进行擦拭，这样虽然得到及时的处理，但是浪费纸巾，也给人们带来了很大不便。

为此，需要一种可清洁笔尖的笔帽。

发明内容

针对上述的不足，本实用新型提供了一种可清洁笔尖的笔帽。

本实用新型是通过以下技术方案实现的：一种可清洁笔尖的笔帽，是由帽体、清洁机构、笔夹组成的，所述帽体的侧面设置有笔夹，所述清洁机构设置在帽体的上端，所述清洁机构是由锥形柱、除污柱、轴一、齿轮一、底盘、中心齿轮一、轴二、轴三、齿轮二和齿轮三组成的，所述锥形柱的右端固定连接有除污柱，所述锥形柱和除污柱都安装在轴一上，所述轴一和底盘配合安装，所述轴一的右半部分还安装有齿轮一，所述齿轮一有三个，关于齿轮三行星分布，所述齿轮三与安装在底盘中间位置的轴二配合，所述中心齿轮一关于齿轮三对称分布，所述齿轮二和中心齿轮一啮合，所述齿轮二配合安装在轴三上。

更进一步地，所述锥形柱为橡胶材质。

更进一步地，所述除污柱为海绵材质。

该实用新型的有益之处是，该装置在书写时，当笔端残余笔墨较多时，可以扣上笔帽，用手指捻动齿轮二，在齿轮二的带动下，三个齿轮一转动，带动除污柱转动，除污柱即可将笔尖处的污染物清楚掉，方便快捷，而且不会像纸巾清洁那样将余墨弄到手指上，更不会造成资源的浪费。

附图说明

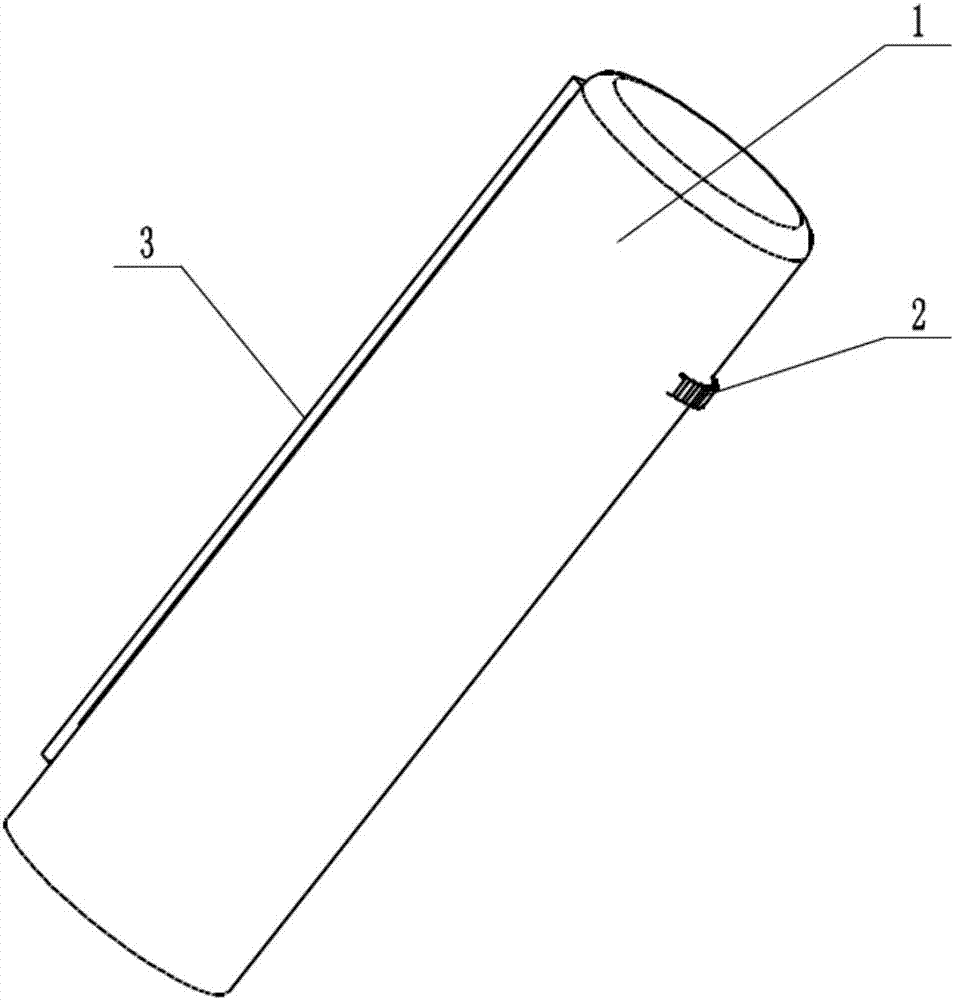

图1为本实用新型的结构示意图；

图2为清洁机构的结构示意图。

图中，1、帽体，2、清洁机构，201、锥形柱，202、除污柱，203、轴一，204、齿轮一，205、底盘，206、中心齿轮一，207、轴二，208、轴三，209、齿轮二，210、齿轮三，3、笔夹井口体。

具体实施方式

一种可清洁笔尖的笔帽，是由帽体、清洁机构、笔夹组成的，所述帽体的侧面设置有笔夹，所述清洁机构设置在帽体的上端，所述清洁机构是由锥形柱、除污柱、轴一、齿轮一、底盘、中心齿轮一、轴二、轴三、齿轮二和齿轮三组成的，所述锥形柱的右端固定连接有除污柱，所述锥形柱和除污柱都安装在轴一上，所述轴一和底盘配合安装，所述轴一的右半部分还安装有齿轮一，所述齿轮一有三个，关于齿轮三行星分布，所述齿轮三与安装在底盘中间位置的轴二配合，所述中心齿轮一关于齿轮三对称分布，所述齿轮二和中心齿轮一啮合，所述齿轮二配合安装在轴三上。

更进一步地，所述锥形柱为橡胶材质。

更进一步地，所述除污柱为海绵材质。

该装置在使用时，发现笔尖处的余墨较多，影响书写时，即可将笔尖插入笔帽中，然后旋转齿轮二，在齿轮二的转动下，带动中心齿轮一转动，同时齿轮三转动，带动三个齿轮一转动，继而带动除污柱转动，除污柱即可将笔尖处的余墨清楚掉。

对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
