技术领域

本实用新型属于线路整理技术领域，尤其涉及一种线路收纳盒。

背景技术

现在的家庭及公司里的电器设备愈来愈多，例如电脑、显示器、路由器及音箱等等，这些电器的线路连接一个或多个插座，线路经常缠绕在一起，杂乱无章，灰尘堆积难以打扫，还存在安全隐患。

实用新型内容

本实用新型目的在于解决现有技术中存在的上述技术问题，提供一种线路收纳盒，结构简单，便于线路整理，整洁又安全，实用性强。

为了解决上述技术问题，本实用新型采用如下技术方案：

一种线路收纳盒，包括盒体，其特征在于：盒体的前侧活动连接有挡板，盒体的顶部分别设有定位凹槽和限位凹槽，挡板的顶面两侧均设有定位销，定位销位于定位凹槽内，盒体的两侧均设有条形滑槽，挡板的两侧均设有滑销，滑销活动在条形滑槽内，盒体的顶部活动连接有盖板，盖板的两侧均设有固定销，固定销位于限位凹槽内，盒体内设有隔板，盒体的侧面分别设有通孔和穿线槽；该收纳盒结构简单，便于线路整理，整洁又安全，实用性强。

进一步，盒体的内侧设有限位卡槽，隔板位于限位卡槽之间，隔板拆装简单，便于灵活安装使用，将隔板横向插入到限位卡槽之间，使其限位活动，再合上挡板，挡板将隔板一侧封堵，隔板无法脱出限位卡槽，实现平稳放置，便于放置插座、路由器等物品。

进一步，隔板上均匀分布有镂空槽，镂空槽的设置减轻了隔板的重量，减少了制作成本，也便于盒体内空气上下流通，利于散热，避免局部热量堆积过多而发生线路烧坏现象。

进一步，盒体的背侧设有引线槽，便于线路穿过，多方位进线，避免线路过多而堆积在一起，起到一定的理线作用，方便整理。

进一步，盒体底面的四个边角上均设有支撑垫，盒体的底部设有穿孔，支撑垫将盒体抬高一定距离，避免盒体底部直接与地面接触，保证充足的空气流通空间，从穿孔处将热量排出，提高散热效果。

进一步，盒体的顶部设有通槽，热量可从通槽向上排出，增大了散热面积，利于快速散热，减少盒体内热量堆积，当盒体内放置路由器时，通槽便于天线穿过，避免信号受到干扰。

进一步，挡板上设有透明观察窗，通过透明观察窗可清晰地看到盒体内插座、路由器及线路的布置情况，发生异常及时处理，从而减少损失。

本实用新型由于采用了上述技术方案，具有以下有益效果：

1、向上抬起挡板，使定位销脱离定位凹槽，此时挡板可转动，向下打开，盒体前侧不再封挡，便于将插座、路由器放入盒体内，整理线路，简单方便，盖合时，将挡板向上转动，将定位销置入定位凹槽内，放下挡板，滑销向下滑落，定位销落入定位凹槽内，挡板无法自由转动，将盒体前侧封挡，盒体内插座、路由器及线路不外露，保护在内，整洁方便。

2、盒体的顶部活动连接有盖板，盖板的两侧均设有固定销，固定销位于限位凹槽内，打开盖板便于在盒体的顶部开口处放置插座或路由器，也便于检修和线路整理，多方位操作，提高便捷性，合上盖板时，固定销卡入限位凹槽内，盖板无法继续下转，实现平躺盖合。

3、盒体内设有隔板，便于分层放置物品，干扰小，整理也方便，提高了盒体内空间利用率；盒体的侧面分别设有通孔和穿线槽，通孔和穿线槽均可引穿线路，也增大了盒体内外的空气流通面积，利于散热。

附图说明

下面结合附图对本实用新型作进一步说明：

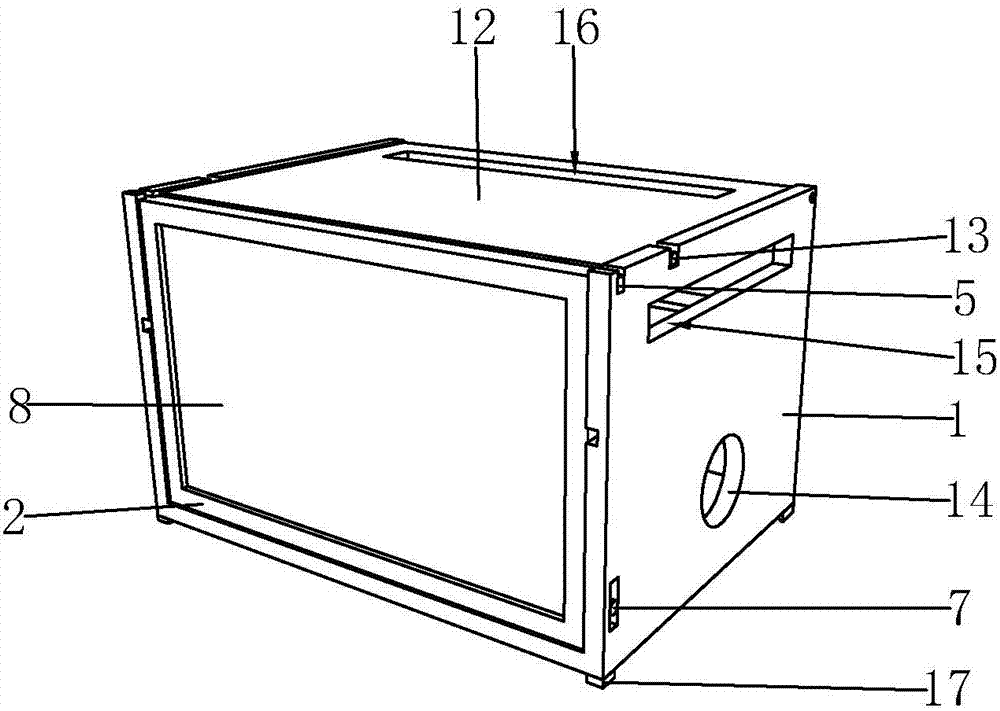

图1为本实用新型一种线路收纳盒的结构示意图；

图2为本实用新型中盒体和盖板连接的结构示意图；

图3为本实用新型中盒体和挡板连接的结构示意图。

图中：1-盒体；2-挡板；3-定位凹槽；4-限位凹槽；5-定位销；6-条形滑槽；7-滑销；8-透明观察窗；9-隔板；10-限位卡槽；11-镂空槽；12-盖板；13-固定销；14-通孔；15-穿线槽；16-通槽；17-支撑垫；18-穿孔；19-引线槽。

具体实施方式

如图1至图3所示，为本实用新型一种线路收纳盒，包括盒体1，盒体1的前侧活动连接有挡板2，盒体1的顶部分别设有定位凹槽3和限位凹槽4，挡板2的顶面两侧均设有定位销5，定位销5位于定位凹槽3内，盒体1的两侧均设有条形滑槽6，挡板2的两侧均设有滑销7，滑销7活动在条形滑槽6内，滑销7可上下活动在条形滑槽6内，向上抬起挡板2，使定位销5脱离定位凹槽3，此时挡板2可转动，向下打开，盒体1前侧不再封挡，便于将插座、路由器放入盒体1内，整理线路，简单方便，盖合时，将挡板2向上转动，将定位销5置入定位凹槽3内，放下挡板2，滑销7向下滑落，定位销5落入定位凹槽3内，挡板2无法自由转动，将盒体1前侧封挡，盒体1内插座、路由器及线路不外露，保护在内，整洁方便。挡板2上设有透明观察窗8，通过透明观察窗8可清晰地看到盒体1内插座、路由器及线路的布置情况，发生异常及时处理，从而减少损失。

盒体1内设有隔板9，盒体1的内侧设有限位卡槽10，隔板9位于限位卡槽10之间，隔板9拆装简单，便于灵活安装使用，将隔板9横向插入到限位卡槽10之间，使其限位活动，再合上挡板2，挡板2将隔板9一侧封堵，隔板9无法脱出限位卡槽10，实现平稳摆放，便于放置插座、路由器等物品。隔板9上均匀分布有镂空槽11，镂空槽11的设置减轻了隔板9的重量，减少了制作成本，也便于盒体1内空气上下流通，利于散热，避免局部热量堆积过多而发生线路烧坏现象。盒体1的顶部活动连接有盖板12，盖板12的两侧均设有固定销13，固定销13位于限位凹槽4内，打开盖板12便于在盒体1的顶部开口处放置插座或路由器，也便于检修和线路整理，多方位操作，提高便捷性，合上盖板12时，固定销13卡入限位凹槽4内，盖板12无法继续下转，实现平躺盖合。盒体1的侧面分别设有通孔14和穿线槽15，通孔14和穿线槽15均可引穿线路，也增大了盒体1内外的空气流通面积，利于散热。

盒体1的顶部设有通槽16，热量可从通槽16向上排出，增大了散热面积，利于快速散热，减少盒体1内热量堆积，当盒体1内放置路由器时，通槽16便于天线穿过，避免信号受到干扰。盒体1底面的四个边角上均设有支撑垫17，盒体1的底部设有穿孔18，支撑垫17将盒体1抬高一定距离，避免盒体1底部直接与地面接触，保证充足的空气流通空间，从穿孔18处将热量排出，提高散热效果。盒体1的背侧设有引线槽19，便于线路穿过，多方位进线，避免线路过多而堆积在一起，起到一定的理线作用，方便整理。

1、向上抬起挡板2，使定位销5脱离定位凹槽3，此时挡板2可转动，向下打开，盒体1前侧不再封挡，便于将插座、路由器放入盒体1内，整理线路，简单方便，盖合时，将挡板2向上转动，将定位销5置入定位凹槽3内，放下挡板2，滑销7向下滑落，定位销5落入定位凹槽3内，挡板2无法自由转动，将盒体1前侧封挡，盒体1内插座、路由器及线路不外露，保护在内，整洁方便。

2、盒体1的顶部活动连接有盖板12，盖板12的两侧均设有固定销13，固定销13位于限位凹槽4内，打开盖板12便于在盒体1的顶部开口处放置插座或路由器，也便于检修和线路整理，多方位操作，提高便捷性，合上盖板12时，固定销13卡入限位凹槽4内，盖板12无法继续下转，实现平躺盖合。

3、盒体1内设有隔板9，便于分层放置物品，干扰小，整理也方便，提高了盒体1内空间利用率；盒体1的侧面分别设有通孔14和穿线槽15，通孔14和穿线槽15均可引穿线路，也增大了盒体1内外的空气流通面积，利于散热。

以上仅为本实用新型的具体实施例，但本实用新型的技术特征并不局限于此。任何以本实用新型为基础，为解决基本相同的技术问题，实现基本相同的技术效果，所作出的简单变化、等同替换或者修饰等，皆涵盖于本实用新型的保护范围之中。
