技术领域

本实用新型涉及电缆卡爪组装技术领域，尤其涉及双耳扁缆铜接头组装机的电缆卡爪分料机构。

背景技术

电缆的连接需要各种铜接头来适应不同的连接点，普通的电缆接头都是圆的，所以生产都比较简单，但是扁平电缆的接头为了更好的贴合电缆并适应一些特定的连接点，其形状和接头往往是比较复杂的，通常都是由多个部件组装后再焊接在一起的，之前都是人工逐一组装后再进行焊接，这样的效率比较低，而且还会放反方向，造成产品报废。

专利CN104158060A中提出了一种双耳扁缆铜接头组装机，在改装置中提到了一种电缆卡爪分料机构，该机构通过电缆卡爪导入槽块将电缆卡爪导入电缆卡爪回转分取块，然后通过电缆卡爪转台汽缸带动电缆卡爪回转分取块转动将电缆卡爪从集中供料装置中单独分离出来，为下一步的装配做准备，在该过程中，由于电缆卡爪导入槽块上没有隔断装置，可能会发生一次性导入两个电缆卡爪的情况，而电缆卡爪回转分取块上的导槽只能容纳下一个电缆卡爪，多出的电缆卡爪将会影响到电缆卡爪回转分取块的转动和升降，不利于装置的连续性运转。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种双耳扁缆铜接头组装机的电缆卡爪分料机构。

为了实现上述目的，本实用新型采用了如下技术方案：

设计双耳扁缆铜接头组装机的电缆卡爪分料机构，包括底座、垂直固定在底座上的立板、水平设置在立板上边缘的供料导轨、设置在立板前端的分料装置以及设置在立板后端的隔断装置，所述供料导轨的末端垂直连接有电缆卡爪导槽块，所述电缆卡爪导槽块的前端为开口面，电缆卡爪导槽块的前端开口面正对着分料装置的电缆卡爪回转分取块的导槽，所述电缆卡爪导槽块的后端连接有隔断装置，所述隔断装置包括推料气缸和隔断块，所述推料气缸的输出轴水平的穿入电缆卡爪导槽块固定连接隔断块，所述隔断块与电缆卡爪导槽块内的导槽滑动连接。

优选的，所述隔断块与电缆卡爪导槽块内的导槽之间为间隙配合。

优选的，所述隔断块的长度大于供料导轨的导槽宽度。

优选的，所述分料装置包括电缆卡爪升降气缸、电缆卡爪转台气缸和电缆卡爪回转分取块。

优选的，所述电缆卡爪升降气缸固定在第一支撑板的下端面，所述第一支撑板垂直的固定在立板的前侧面上，第一支撑板与底座平行。

优选的，所述电缆卡爪转台气缸固定在第二支撑板上，所述第二支撑板可上下滑动的连接在立板上，第二支撑板的下端面固定连接电缆卡爪升降气缸的输出轴。

优选的，所述电缆卡爪回转分取块固定在电缆卡爪转台气缸的输出端，所述电缆卡爪回转分取块的上端设有导槽，所述导槽与电缆卡爪导槽块上的导槽宽度相等且正对着电缆卡爪导槽块的开口面。

优选的，所述电缆卡爪导槽块上的导槽宽度为一个电缆卡爪的宽度。

本实用新型提出的双耳扁缆铜接头组装机的电缆卡爪分料机构，有益效果在于：本实用新型结构简单，可避免一次性向电缆卡爪回转分取块导入两个电缆卡爪。分料时，电缆卡爪由供料导轨进入电缆卡爪导槽块，由于电缆卡爪导槽块的宽度为一个电缆卡爪的宽度，所述一次只能进入一个，然后通过推料气缸推动隔断块将电缆卡爪推入电缆卡爪回转分取块上的导槽，此时隔断块可以堵住供料导轨防止电缆卡爪进入，电缆卡爪进入电缆卡爪回转分取块后可先转动分料，然后升起，为下一步装备做准备。

附图说明

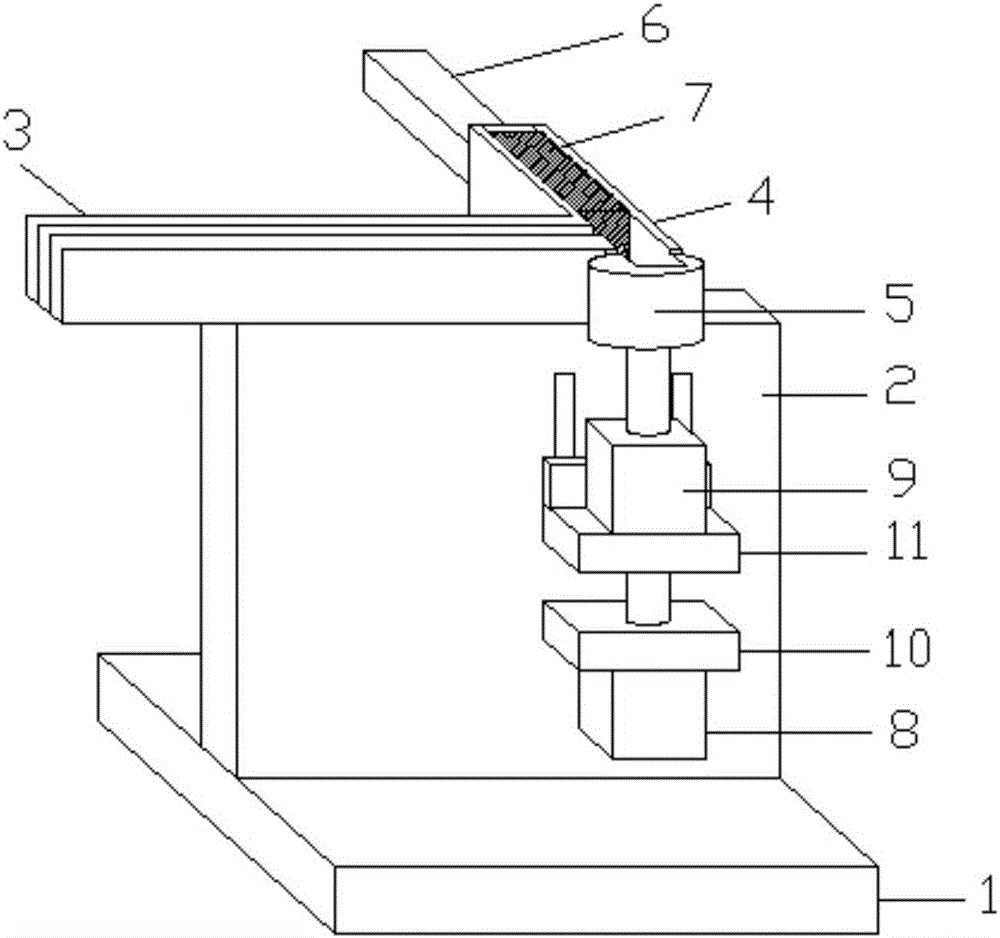

图1为本实用新型提出的双耳扁缆铜接头组装机的电缆卡爪分料机构的结构示意图；

图2为本实用新型的俯视示意图；

图中：1-底座，2-立板，3-供料导轨，4-电缆卡爪导槽块，5-电缆卡爪回转分取块，6-推料气缸，7-隔断块，8-电缆卡爪升降气缸，9-电缆卡爪转台气缸，10-第一支撑板，11-第二支撑板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，双耳扁缆铜接头组装机的电缆卡爪分料机构，包括底座1、垂直固定在底座1上的立板2、水平设置在立板2上边缘的供料导轨3、设置在立板2前端的分料装置以及设置在立板2后端的隔断装置，所述供料导轨3的末端垂直连接有电缆卡爪导槽块4，所述电缆卡爪导槽块4的前端为开口面，电缆卡爪导槽块4的前端开口面正对着分料装置的电缆卡爪回转分取块5的导槽，所述电缆卡爪导槽块4的后端连接有隔断装置，所述隔断装置包括推料气缸6和隔断块7，所述推料气缸6的输出轴水平的穿入电缆卡爪导槽块4固定连接隔断块7，所述隔断块7与电缆卡爪导槽块4内的导槽滑动连接。

具体的，所述隔断块7与电缆卡爪导槽块4内的导槽之间为间隙配合。

具体的，所述隔断块7的长度大于供料导轨3的导槽宽度。

具体的，所述分料装置包括电缆卡爪升降气缸8、电缆卡爪转台气缸9和电缆卡爪回转分取块5。

具体的，所述电缆卡爪升降气缸8固定在第一支撑板10的下端面，所述第一支撑板10垂直的固定在立板2的前侧面上，第一支撑板10与底座1平行。

具体的，所述电缆卡爪转台气缸9固定在第二支撑板11上，所述第二支撑板11可上下滑动的连接在立板2上，第二支撑板11的下端面固定连接电缆卡爪升降气缸8的输出轴。

具体的，所述电缆卡爪回转分取块5固定在电缆卡爪转台气缸9的输出端，所述电缆卡爪回转分取块5的上端设有导槽，所述导槽与电缆卡爪导槽块4上的导槽宽度相等且正对着电缆卡爪导槽块4的开口面。

具体的，所述电缆卡爪导槽块4上的导槽宽度为一个电缆卡爪的宽度。

工作原理：本实用新型结构简单，可避免一次性向电缆卡爪回转分取块5导入两个电缆卡爪。分料时，电缆卡爪由供料导轨3进入电缆卡爪导槽块4，由于电缆卡爪导槽块4的宽度为一个电缆卡爪的宽度，所述一次只能进入一个，然后通过推料气缸6推动隔断块7将电缆卡爪推入电缆卡爪回转分取块5上的导槽，此时隔断块7可以堵住供料导轨3防止电缆卡爪进入，电缆卡爪进入电缆卡爪回转分取块5后可先转动分料，然后升起，为下一步装备做准备。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
