技术领域

本实用新型涉及刮板卡料专用工具技术领域，尤其涉及一种摊铺机刮板卡料专用工具。

背景技术

摊铺机是一种主要用于高速公路上基层和面层各种材料摊铺作业的施工设备，是由各种不同的系统相互配合完成摊铺工作的，主要包含行走系统、液压系统、输分料系统等等，摊铺机刮板卡料主要是刮板和履带轮之间进入了沥青混凝土，影响到了摊铺机的一个正常工作。

目前，处理摊铺机刮板卡料多数会用铁棍给沥青混凝土块给掏出来，这种做法费时费力且清理不干净，因此，我们提出了摊铺机刮板卡料专用工具用于解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的摊铺机刮板卡料专用工具。

为了实现上述目的，本实用新型采用了如下技术方案：

摊铺机刮板卡料专用工具，包括摊铺机本体，所述摊铺机本体的底部开设有第一凹槽，且第一凹槽内转动安装有履带轮，所述第一凹槽的内壁上焊接有刮板本体，且刮板本体位于履带轮的一侧，所述刮板本体靠近履带轮的一侧开设有第二凹槽，且第二凹槽内滑动安装有滑动杆的一端，所述第一凹槽的内壁上焊接有固定柱，且固定柱位于刮板本体与履带轮之间，所述固定柱为中空结构，且固定柱上开设有长方形通孔，所述滑动杆滑动安装于长方形通孔内，且长方形通孔的内壁上开设有两个对称设置的滑动槽，所述滑动杆与滑动槽相适配，且滑动杆靠近第一凹槽开口的一侧焊接有两个对称设置的刮料板，所述固定柱远离刮板本体的一侧与刮料板滑动连接，且滑动杆上焊接有把手，所述把手位于刮板本体与固定柱之间，且滑动杆的顶部一侧焊接有多个柱形块，所述第二凹槽的顶部内壁上开设有多个柱形槽，且柱形块与柱形槽相适配。

优选的，所述滑动杆的底部一侧焊接有铁块，且第二凹槽的底部内壁上焊接有磁铁，所述磁铁与铁块相吸附。

优选的，多个柱形槽内均安装有密封圈，且多个柱形块均与密封圈密封滑动配合。

优选的，所述滑动杆的一端设有第一滑轮，第二凹槽的内壁上设有第一滑轨，第一滑轮滑动安装于第一滑轨上。

优选的，所述滑动杆的两侧设有第二滑轮，长方形通孔的内壁上设有第二滑轨，第二滑轮滑动安装于第二滑轨上。

优选的，所述履带轮上设有齿条，第一凹槽的内壁上设有齿轮，齿轮与齿条相啮合。

与现有技术相比，本实用新型的有益效果是：通过摊铺机本体、第一凹槽、履带轮、刮板本体、第二凹槽、滑动杆、固定柱、长方形通孔和滑动槽相配合，使得滑动杆在长方形通孔内和第二凹槽内滑动，且滑动杆卡入滑动槽，方便滑动杆清理沥青混凝土块且便于滑动杆的固定，通过刮料板、滑动杆和把手相配合，使得清理干净沥青混凝土块，通过柱形块、柱形槽、铁块和磁铁相配合，使得柱形块卡入柱形槽内，磁铁与铁块相吸附，方便摊铺机本体在运行时滑动杆在第二凹槽内和长方形通孔内固定。

本实用新型结构简单，安装方便,经济实用，通过滑动杆和长方形通孔，使得滑动杆在长方形通孔内滑动，方便滑动杆清理沥青混凝土块，同时通过刮料板和把手相配合，使得沥青混凝土块能够清理干净，且操作很便捷。

附图说明

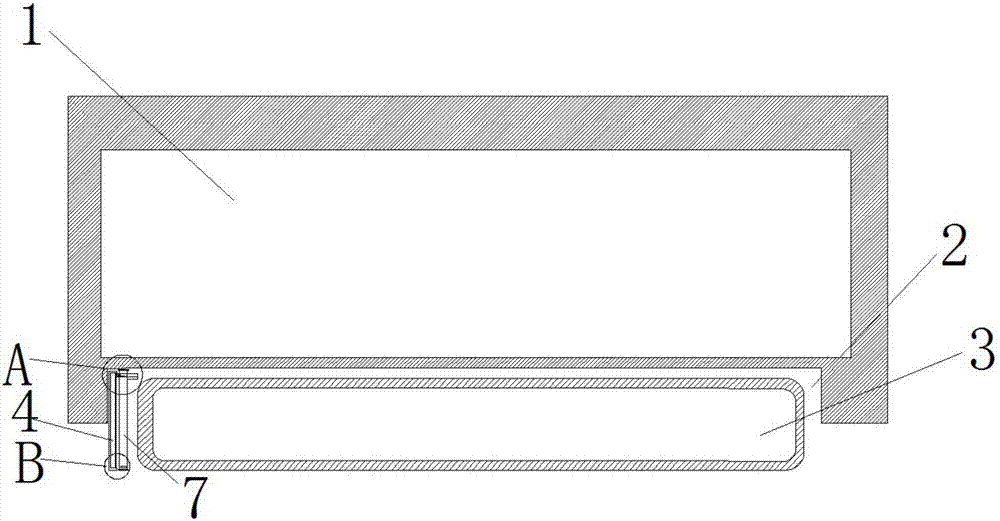

图1为本实用新型提出的摊铺机刮板卡料专用工具的结构示意图；

图2为本实用新型提出的摊铺机刮板卡料专用工具滑动杆的俯视结构示意图；

图3为本实用新型提出的摊铺机刮板卡料专用工具的A部分结构示意图；

图4为本实用新型提出的摊铺机刮板卡料专用工具的B部分结构示意图。

图中：1摊铺机本体、2第一凹槽、3履带轮、4刮板本体、5第二凹槽、6滑动杆、7固定柱、8长方形通孔、9滑动槽、10刮料板、11把手、12柱形块、13柱形槽、14铁块、15磁铁。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，摊铺机刮板卡料专用工具，包括摊铺机本体1，摊铺机本体1的底部开设有第一凹槽2，且第一凹槽2内转动安装有履带轮3，第一凹槽2的内壁上焊接有刮板本体4，且刮板本体4位于履带轮3的一侧，刮板本体4靠近履带轮3的一侧开设有第二凹槽5，且第二凹槽5内滑动安装有滑动杆6的一端，第一凹槽2的内壁上焊接有固定柱7，且固定柱7位于刮板本体4与履带轮3之间，固定柱7为中空结构，且固定柱7上开设有长方形通孔8，滑动杆6滑动安装于长方形通孔8内，且长方形通孔8的内壁上开设有两个对称设置的滑动槽9，滑动杆6与滑动槽9相适配，且滑动杆6靠近第一凹槽2开口的一侧焊接有两个对称设置的刮料板10，固定柱7远离刮板本体4的一侧与刮料板10滑动连接，且滑动杆6上焊接有把手11，把手11位于刮板本体4与固定柱7之间，且滑动杆6的顶部一侧焊接有多个柱形块12，第二凹槽5的顶部内壁上开设有多个柱形槽13，且柱形块12与柱形槽13相适配，通过摊铺机本体1、第一凹槽2、履带轮3、刮板本体4、第二凹槽5、滑动杆6、固定柱7、长方形通孔8和滑动槽9相配合，使得滑动杆6在长方形通孔8内和第二凹槽5内滑动，且滑动杆6卡入滑动槽9，方便滑动杆6清理沥青混凝土块且便于滑动杆6的固定，通过刮料板10、滑动杆6和把手11相配合，使得清理干净沥青混凝土块，通过柱形块12、柱形槽13、铁块14和磁铁15相配合，使得柱形块12卡入柱形槽13内，磁铁15与铁块14相吸附，方便摊铺机本体1在运行时滑动杆6在第二凹槽5内和长方形通孔8内固定，本实用新型结构简单，安装方便,经济实用，通过滑动杆6和长方形通孔8，使得滑动杆6在长方形通孔8内滑动，方便滑动杆6清理沥青混凝土块，同时通过刮料板10和把手11相配合，使得沥青混凝土块能够清理干净，且操作很便捷，滑动杆6的底部一侧焊接有铁块14，且第二凹槽5的底部内壁上焊接有磁铁15，磁铁15与铁块14相吸附，多个柱形槽13内均安装有密封圈，且多个柱形块12均与密封圈密封滑动配合，滑动杆6的一端设有第一滑轮，第二凹槽5的内壁上设有第一滑轨，第一滑轮滑动安装于第一滑轨上，滑动杆6的两侧设有第二滑轮，长方形通孔8的内壁上设有第二滑轨，第二滑轮滑动安装于第二滑轨上，履带轮3上设有齿条，第一凹槽2的内壁上设有齿轮，齿轮与齿条相啮合。

工作原理：当摊铺机本体1遇到卡料的时候，停下摊铺机本体1，履带轮3此时也停止运动，拉动把手11，把手11滑动杆6运行，滑动杆6使得柱形块12从柱形槽13内脱离，此时滑动杆6也从滑动槽9内脱离，拉动滑动杆6，使得滑动杆6在第二凹槽5和长方形通孔8内滑动，滑动杆6带动了刮料板10在第一凹槽2内运行，方便清理掉沥青混凝土块，反复拉动滑动杆6，使得沥青混凝土块能够清理干净，同时摊铺机本体1在运行的时候，可以将滑动杆6拉伸至顶端，使得多个柱形块12卡入多个柱形槽13内，滑动杆6卡入滑动槽9内，便于固定住滑动杆6，也可以将滑动杆6拉至底部，使得滑动杆6上的铁块14与第二凹槽5内壁上的磁铁15相吸附，滑动杆6卡入滑动槽9内，将滑动杆6固定住，方便使得滑动杆6带动刮料板10清理沥青混凝土块。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
