技术领域

本实用新型涉及喷雾风扇支架技术领域，尤其涉及一种喷雾风扇支架。

背景技术

喷雾风扇一般用于工业上比较多，特别是一些大型的厂房内使用比较多。因为喷雾风扇都是风扇和水箱的结合，所以一般的风扇支架不适合喷雾风扇，目前市场上的风扇支架安装比较复杂，且安装后不稳定，不能有效的对风扇进行限位。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种喷雾风扇支架。

为了实现上述目的，本实用新型采用了如下技术方案：

一种喷雾风扇支架，包括底座，所述底座顶端活动安装有支撑杆，所述支撑杆一侧开设有凹槽，所述凹槽远离开口的一端开设有第一滑槽，所述第一滑槽远离底座的一端内壁上固定焊接有第一安装板，第一滑槽靠近底座的一端内壁上滑动安装有第一滑块，所述第一滑块远离支撑杆的一端固定焊接有第二安装板，所述第一安装板与第二安装板位于同一水平面上，所述第一安装板和第二安装板相互靠近的一侧分别开设有第二滑槽和第三滑槽，所述第二滑槽和第三滑槽内均滑动安装有第二滑块，所述第一安装板底端固定焊接有第一连接杆，所述第一滑块顶端固定焊接有第二连接杆，所述第一连接杆为中空结构，且第一连接杆内活动套接第二连接杆，所述第一连接杆内壁上开设有两个第四滑槽，两个第四滑槽基于第一连接杆中心对称设置，所述第二连接杆顶端固定安装有第四滑块，所述第四滑块两端分别滑动安装在两个第四滑槽内，所述第四滑块顶端固定安装有弹簧，所述弹簧远离第四滑块的一端固定焊接在第一连接杆顶端内壁上。

优选的，所述第二滑槽和第三滑槽远离开口的一端内壁上等距离间隔开设有限位槽，两个第二滑块上均固定焊接有限位块，所述限位块与限位槽相适配。

优选的，所述第四滑槽远离开口的一端内壁上开设有滑珠槽，所述滑珠槽内壁上滑动安装有滑珠，所述滑珠与第四滑块相接触。

优选的，所述底座顶端固定焊接有旋转电机，所述旋转电机输出轴固定连接在支撑杆底端，所述旋转电机的型号为DRF-W300CA。

优选的，所述弹簧为高强度张力弹簧。

优选的，所述第一连接杆底端固定安装有环形固定块，所述环形固定块与第二连接杆相接触。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过底座、支撑架、凹槽、第一安装板、第二安装板、第一连接杆、第二连接杆、第一滑块、第四滑槽、第四滑块、弹簧配合使用，能够便于喷雾风扇进行快速安装和拆卸，且能够紧固安装，通过第二滑槽、第三滑槽、第二滑块配合使用，能够对安装的喷雾风扇进行限位，保证安装结构的稳定性，本实用新型能够便于对喷雾风扇进行快速安装和拆卸，且能对喷雾风扇进行限位。

附图说明

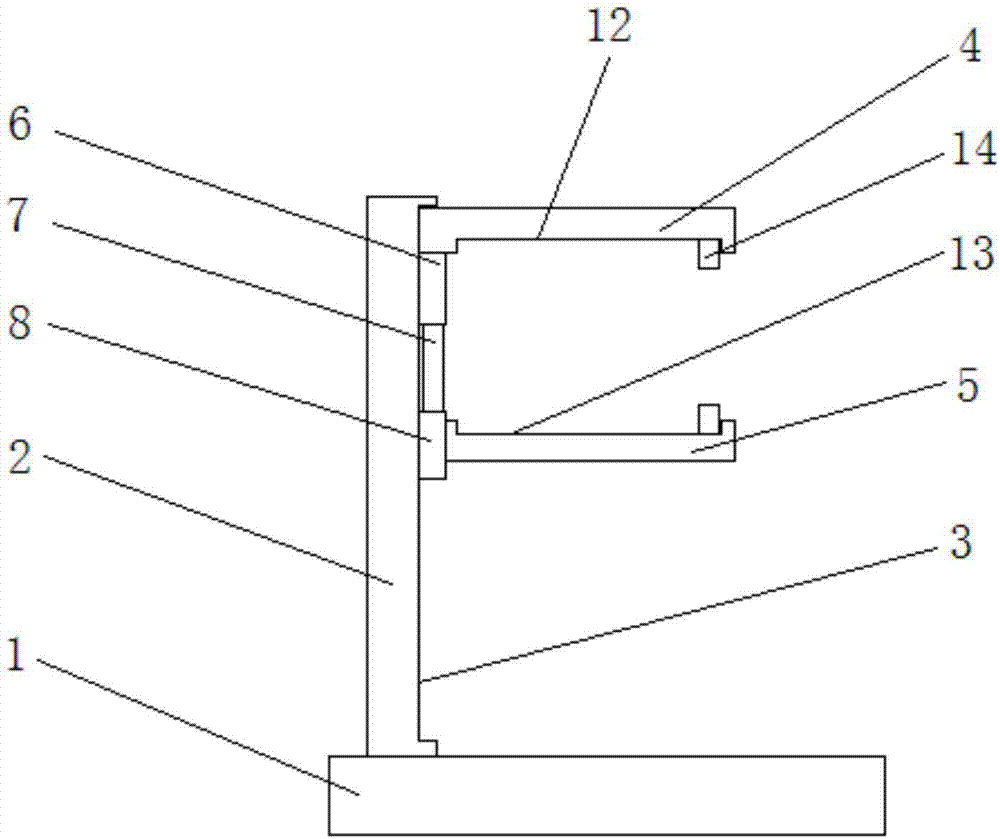

图1为本实用新型提出的一种喷雾风扇支架的结构示意图；

图2为本实用新型提出的一种喷雾风扇支架的连接杆结构示意图。

图中：1底座、2支撑杆、3凹槽、4第一安装板、5第二安装板、6第一连接杆、7第二连接杆、8第一滑块、9第四滑槽、10第四滑块、11弹簧、12第二滑槽、13第三滑槽、14第二滑块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种喷雾风扇支架，包括底座1，底座1顶端活动安装有支撑杆2，支撑杆2一侧开设有凹槽3，凹槽3远离开口的一端开设有第一滑槽，第一滑槽远离底座1的一端内壁上固定焊接有第一安装板4，第一滑槽靠近底座1的一端内壁上滑动安装有第一滑块8，第一滑块8远离支撑杆2的一端固定焊接有第二安装板5，第一安装板4与第二安装板5位于同一水平面上，第一安装板4和第二安装板5相互靠近的一侧分别开设有第二滑槽12和第三滑槽13，第二滑槽12和第三滑槽13内均滑动安装有第二滑块14，第一安装板4底端固定焊接有第一连接杆6，第一滑块8顶端固定焊接有第二连接杆7，第一连接杆6为中空结构，且第一连接杆6内活动套接第二连接杆7，第一连接杆6内壁上开设有两个第四滑槽9，两个第四滑槽9基于第一连接杆6中心对称设置，第二连接杆7顶端固定安装有第四滑块10，第四滑块10两端分别滑动安装在两个第四滑槽9内，第四滑块10顶端固定安装有弹簧11，弹簧11远离第四滑块10的一端固定焊接在第一连接杆6顶端内壁上。通过底座1、支撑架2、凹槽3、第一安装板4、第二安装板5、第一连接杆6、第二连接杆7、第一滑块8、第四滑槽9、第四滑块10、弹簧11配合使用，能够便于喷雾风扇进行快速安装和拆卸，且能够紧固安装，通过第二滑槽12、第三滑槽13、第二滑块14配合使用，能够对安装的喷雾风扇进行限位，保证安装结构的稳定性，本实用新型能够便于对喷雾风扇进行快速安装和拆卸，且能对喷雾风扇进行限位。

第二滑槽12和第三滑槽13远离开口的一端内壁上等距离间隔开设有限位槽，两个第二滑块14上均固定焊接有限位块，限位块与限位槽相适配，第四滑槽9远离开口的一端内壁上开设有滑珠槽，滑珠槽内壁上滑动安装有滑珠，滑珠与第四滑块10相接触，底座1顶端固定焊接有旋转电机，旋转电机输出轴固定连接在支撑杆2底端，旋转电机的型号为DRF-W300CA，弹簧11为高强度张力弹簧，第一连接杆6底端固定安装有环形固定块，环形固定块与第二连接杆7相接触。通过底座1、支撑架2、凹槽3、第一安装板4、第二安装板5、第一连接杆6、第二连接杆7、第一滑块8、第四滑槽9、第四滑块10、弹簧11配合使用，能够便于喷雾风扇进行快速安装和拆卸，且能够紧固安装，通过第二滑槽12、第三滑槽13、第二滑块14配合使用，能够对安装的喷雾风扇进行限位，保证安装结构的稳定性，本实用新型能够便于对喷雾风扇进行快速安装和拆卸，且能对喷雾风扇进行限位。

工作原理：使用中，喷雾风扇放入第二安装板5上，挤压第二安装板5，第二安装板5带动第一滑块8移动，第一滑块8带动弹簧11移动，弹簧11反作用力下带动第二连接杆7向上移动，第二连接杆7带动第二安装板5向上移动，第二安装板5带动喷雾风扇向上移动，第一安装板4和第二安装板5挤压喷雾风扇，移动第二滑块14，固定第二滑块14的位置，达到紧固限位喷雾风扇的目的。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
