技术领域

本实用新型涉及电热扇技术领域，尤其涉及一种感应式电热扇。

背景技术

电热扇是将电热散发到空间中的家用取暖电器，在冬天等寒冷的季节和环境下使用，已经成为现代人生活必备的家用电器，电热扇热源采用先进优质发热体，升温迅速，热量集中且发光柔和舒适，电热扇又叫取暖器，是吸取国内外先进产品的特点，精心设计而成，具有造型美观、低耗电、热效率高、热感应快和热量集中之优点，使用方便、安全节能，是家庭、办公室等场所理想的取暖工具。

但是现有的感应式电热扇的高度都是固定的，没办法调节，所以我们提出了一种感应式电热扇来解决上述的问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种感应式电热扇。

为了实现上述目的，本实用新型采用了如下技术方案：

一种感应式电热扇，包括安装座，所述安装座的顶部焊接有支撑柱，且支撑柱的顶部活动安装有风扇头，所述支撑柱包括第一支撑杆和位于第一支撑杆上方的第二支撑杆，所述第一支撑杆的顶部开设有第一凹槽，所述第一凹槽的一侧内壁上开设有连接孔，且连接孔的内壁上转动安装有套管，所述套管位于第一支撑杆外侧的一端焊接有手摇杆，所述套管位于连接孔内的一侧套设有转轴，且转轴的外侧中央位置固定套装有齿轮，所述第一凹槽远离连接孔的一侧内壁上开设有嵌入槽，所述转轴转动安装在嵌入槽内，所述第二支撑杆的底部开设有第二凹槽，且第二凹槽的一侧内壁上开设有通孔，所述通孔的内壁上螺纹连接有螺纹柱，所述螺纹柱的一端焊接有螺栓头，且螺栓头位于第二支撑杆的一侧，所述第一凹槽和第二凹槽的内部放置有同一个移动柱，所述移动柱靠近齿轮的一侧焊接有齿条，且齿条与齿轮相啮合，所述移动柱靠近通孔的一侧设有多个卡槽。

优选的，所述连接孔的内壁上焊接有轴承，且轴承的内圈与套管的外侧相焊接。

优选的，所述手摇杆为L型结构，且手摇杆分为竖轴和横轴，所述竖轴的一侧顶端与套管相焊接，且横轴焊接在竖轴远离套管的一侧底端。

优选的，所述嵌入槽的内壁上设有环形滑轨，且转轴的外侧焊接有滑块，所述滑块与环形滑轨滑动连接。

优选的，所述通孔的内壁上开设有内螺纹，且内螺纹与螺纹柱外侧的外螺纹相啮合。

优选的，所述卡槽的数量为四到六个，且卡槽等间距分布在移动柱上。

与现有技术相比，本实用新型的有益效果是：通过第一支撑杆、第一凹槽、连接孔、套管、手摇杆、转轴、齿轮、嵌入槽、移动柱和齿条相配合，使得齿轮可以带动移动柱上下移动，从而使得电热扇的高度可以调节，通过第二凹槽、通孔、螺纹柱、螺栓头、移动柱和卡槽相配合，使得移动柱在上升到指定高度时，可以通过螺纹柱和卡槽固定在指定的高度上。

本实用新型结构简单，摇动手摇杆，就可以使得移动柱上升或下降，并通过螺纹柱和卡槽，可以把电热扇固定在指定的高度上，操作简单，便于使用。

附图说明

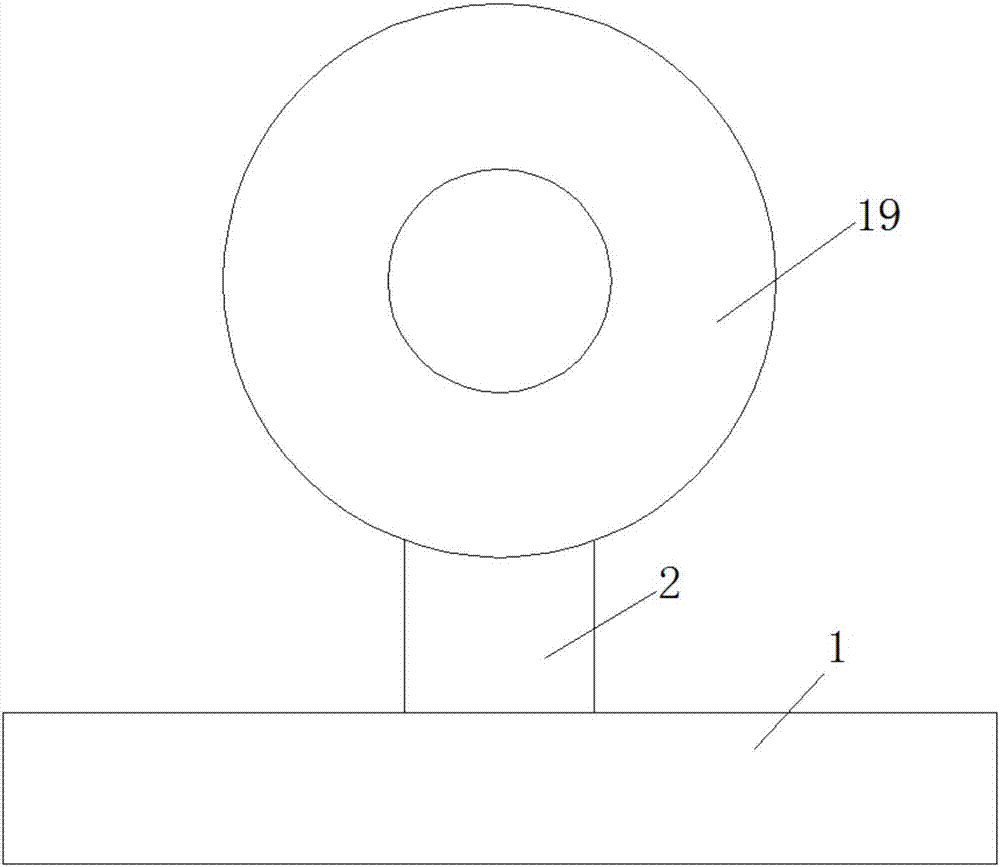

图1为本实用新型提出的一种感应式电热扇的结构示意图；

图2为本实用新型提出的一种感应式电热扇的支撑柱剖视图。

图中：1安装座、2支撑柱、3第一支撑杆、4第二支撑杆、5第一凹槽、6连接孔、7套管、8手摇杆、9转轴、10齿轮、11嵌入槽、12第二凹槽、13通孔、14螺纹柱、15螺栓头、16移动柱、17齿条、18卡槽、19风扇头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种感应式电热扇，包括安装座1，安装座1的顶部焊接有支撑柱2，且支撑柱2的顶部活动安装有风扇头19，支撑柱2包括第一支撑杆3和位于第一支撑杆3上方的第二支撑杆4，第一支撑杆3的顶部开设有第一凹槽5，第一凹槽5的一侧内壁上开设有连接孔6，且连接孔6的内壁上转动安装有套管7，套管7位于第一支撑杆3外侧的一端焊接有手摇杆8，套管7位于连接孔6内的一侧套设有转轴9，且转轴9的外侧中央位置固定套装有齿轮10，第一凹槽5远离连接孔6的一侧内壁上开设有嵌入槽11，转轴9转动安装在嵌入槽11内，第二支撑杆4的底部开设有第二凹槽12，且第二凹槽12的一侧内壁上开设有通孔13，通孔13的内壁上螺纹连接有螺纹柱14，螺纹柱14的一端焊接有螺栓头15，且螺栓头15位于第二支撑杆4的一侧，第一凹槽5和第二凹槽12的内部放置有同一个移动柱16，移动柱16靠近齿轮10的一侧焊接有齿条17，且齿条17与齿轮10相啮合，移动柱16靠近通孔13的一侧设有多个卡槽18，连接孔6的内壁上焊接有轴承，且轴承的内圈与套管7的外侧相焊接，手摇杆8为L型结构，且手摇杆8分为竖轴和横轴，竖轴的一侧顶端与套管7相焊接，且横轴焊接在竖轴远离套管7的一侧底端，嵌入槽11的内壁上设有环形滑轨，且转轴9的外侧焊接有滑块，滑块与环形滑轨滑动连接，通孔13的内壁上开设有内螺纹，且内螺纹与螺纹柱14外侧的外螺纹相啮合，卡槽18的数量为四到六个，且卡槽18等间距分布在移动柱16上。

工作原理：当需要调节感应式电热扇的高度时，只需要转动手摇杆8，因为手摇杆8的一侧焊接有套管7，且套管7又套设在转轴9上，且转轴9的外侧套设有齿轮10，且移动柱16的靠近齿轮10的一侧设有与齿轮10相啮合的齿条17，所以转动手摇杆8，就会使得转轴9带动移动柱16上升，又因为移动柱16靠近通孔13的一侧设有多个与螺纹柱14相适配的卡槽18，所以当感应式电热扇调到一定的高度时，就可以旋动螺栓头15，使得螺栓头15带动螺纹柱14旋进卡槽18内，使得移动柱16固定在需要固定的高度上，完成高度的调节，当需要还原时，只需要通过螺栓头15把螺纹柱14从卡槽18内转动出来，即可使得移动柱16下降，并还原到原先的位置上，从而解决了感应式电热扇高度不可调节的问题。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
