技术领域

本实用新型涉及纺织风管技术领域，尤其涉及一种可支撑阻燃纺织品风管。

背景技术

风管是一种常见的送风装置，大多使用在大型的商场、工厂、体育馆等公共场所，所以对风管的阻燃效果十分看重，现有的纺织风管大都是柔性可收缩式的，但输送负压时风管很容易干瘪，现有技术中通过支撑体对纺织风管的内部进行支撑，如专利205716090U提到的一种可支撑阻燃纺织品风管，其特征在于：所述的纺织风管本体内表面沿其轴向方向间隔地设置有钢环，相邻钢环之间设有支杆，钢环上焊接有圆柱销，圆柱销穿出纺织风管本体，圆柱销穿出纺织风管本体的一端设有吊环，但是，这种支撑结构由于支杆本身长度的限制只能与配套的纺织风管配合使用，当纺织风管的长度增长或缩短时无法使用，为了解决这个问题，我们提出了一种可支撑阻燃纺织品风管。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种可支撑阻燃纺织品风管。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种可支撑阻燃纺织品风管，包括纺织风管本体和支撑组件，所述纺织风管本体套接固定在支撑组件的外部，所述支撑组件包括钢环、支杆和卡环，所述钢环共有一对，在钢环的内侧端面边缘处均匀分布有五个插槽，所述插槽的内壁上设有防滑花纹，所述支杆的两端插装在插槽中，所述钢环的外侧面设有设有与卡环相匹配的卡槽，所述纺织风管本体的两端通过卡环固定在钢环的外侧面卡槽中。

优选的，所述纺织风管本体由阻燃纺织物编织而成。

优选的，所述支杆包括端部支杆、增长支杆和连接支杆，所述端部支杆的连接端和增长支杆的两端均设有插孔，所述插孔一侧的侧壁上设有一排固定孔，固定孔与插孔连通，所述连接支杆的两端设有与固定孔直径匹配的弹键。

优选的，所述连接支杆的两端可以插入端部支杆的连接端或增长支杆的两端，在最短连接时，连接支杆的两端分别插入两个端部支杆的连接端，并通过弹键进行固定，在增长连接时，连接支杆的一端插入端部支杆，另一端插入增长支杆的一端，并通过弹键进行固定。

优选的，所述端部支杆的插入端通过螺纹固定连接橡胶头，所述橡胶头的外表面设有防滑花纹。

本实用新型提出的一种可支撑阻燃纺织品风管，有益效果在于：本实用新型不但可以解决输送负压时风管很容易干瘪的问题，而且支撑组件可以适用于多种长度的规格的纺织风管，而且安装简单方便，适合推广使用。

附图说明

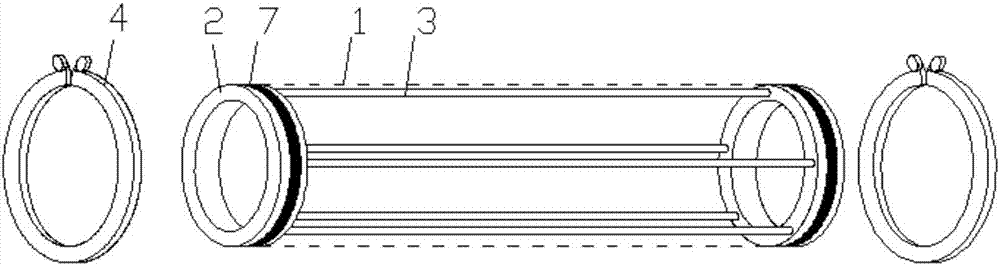

图1为本实用新型提出的一种可支撑阻燃纺织品风管的结构示意图；

图2为本实用新型提出的一种可支撑阻燃纺织品风管的卡环固定示意图；

图3为本实用新型提出的一种可支撑阻燃纺织品风管的最短连接时结构示意图；

图4为本实用新型提出的一种可支撑阻燃纺织品风管的增长连接时结构示意图；

图5为本实用新型提出的一种可支撑阻燃纺织品风管的固定孔示意图；

图中：1-纺织风管本体，2-钢环，3-支杆，4-卡环，5-插槽，6-防滑花纹，7-卡槽，31-端部支杆，32-增长支杆，33-连接支杆，34-弹键，35-橡胶头，36-固定孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-5，一种可支撑阻燃纺织品风管，包括纺织风管本体1和支撑组件，所述纺织风管本体1套接固定在支撑组件的外部，所述支撑组件包括钢环2、支杆3和卡环4，所述钢环2共有一对，在钢环2的内侧端面边缘处均匀分布有五个插槽5，所述插槽5的内壁上设有防滑花纹6，所述支杆3的两端插装在插槽5中，所述钢环2的外侧面设有设有与卡环4相匹配的卡槽7，所述纺织风管本体1的两端通过卡环4固定在钢环2的外侧面卡槽7中。

所述纺织风管本体1由阻燃纺织物编织而成，所述支杆3包括端部支杆31、增长支杆32和连接支杆33，所述端部支杆31的连接端和增长支杆32的两端均设有插孔，所述插孔一侧的侧壁上设有一排固定孔36，固定孔36与插孔连通，所述连接支杆33的两端设有与固定孔36直径匹配的弹键34，所述连接支杆33的两端可以插入端部支杆31的连接端或增长支杆32的两端，在最短连接时，连接支杆33的两端分别插入两个端部支杆31的连接端，并通过弹键34进行固定，在增长连接时，连接支杆33的一端插入端部支杆31，另一端插入增长支杆32的一端，并通过弹键34进行固定，所述端部支杆31的插入端通过螺纹固定连接橡胶头35，所述橡胶头35的外表面设有防滑花纹6，使支杆3插入钢环2时连接更加紧固。

工作原理：本实用新型的支杆3能够根据纺织风管本体1的长度进行改变长度，适用范围广，而且连接简单方便，纺织风管的两端可以通过卡环4固定在钢环2的卡槽7中，安装拆卸都比较方便。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
