技术领域

本实用新型涉及铁道测长设备技术领域，尤其涉及一种铁道测长信号数字处理测量设备。

背景技术

铁道测长设备用于测量调车线的空余长度，控制系统根据此长度控制车辆进入调车线的速度，使车辆能够在调车线内安全连挂，铁道测长设备也是编组站调度信息管理系统的一种信息采集设备，用于掌握编组线的应用情况。经检索，申请号201620700202.1的专利文件公开了铁道测长信号数字处理测量设备，包括：信号激励源、电源防雷器、信号变换与传感电路、信号防雷保安器、信号隔离与调理电路、多路模拟信号转换器、铁道测长信号采样保持与A/D转换电路，以及微处理单元。该设备通过多个器件隔离、滤除干扰信号；并且，通过频谱分析技术来彻底滤除工作频率外的所有干扰信号，从而提高了测量性能；可以为铁道控制系统提供准确的调车线空闲长度，减少调车线内“天窗”和超速连挂的情况发生，但是其提到的电源防雷器不便于进行拆装，当出现故障时，不便于进行维修或更换，因此我们提出了一种铁道测长信号数字处理测量设备，用来解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种铁道测长信号数字处理测量设备。

为了实现上述目的，本实用新型采用了如下技术方案：

一种铁道测长信号数字处理测量设备，包括安装座，所述安装座的顶部开设有安装槽，安装槽内活动安装有电源防雷器，所述安装槽的两侧内壁上均开设有顶部设置为开口的移动槽，所述移动槽内滑动安装有移动板，移动板的顶部延伸至安装座的上方，两个移动板的相互靠近的一侧均固定安装有固定块，所述电源防雷器的两侧均开设有固定槽，两个固定块分别与两个固定槽相卡装；

两个移动槽相互远离的一侧内壁上均固定安装有限位板，两个限位板均位于两个固定块的上方，所述移动板上开设有第一通孔，限位板与对应的第一通孔的侧壁滑动连接，所述第一通孔的顶部内壁上开设有凹槽，凹槽内滑动安装有限位块，所述限位板的顶部开设有限位槽，限位块与对应的限位槽相卡装。

优选的，所述凹槽的两侧内壁上均开设有滑槽，限位块的两侧均固定安装有滑块，滑块与对应的滑槽的侧壁滑动连接。

优选的，所述移动板的顶部开设有第二通孔，第二通孔与对应的凹槽相连通，且第二通孔内固定安装有承载块。

优选的，所述承载块的底部固定安装有丝杠，丝杠与对应的限位块相适配。

优选的，所述限位块的顶部开设有螺纹槽，丝杠与对应的螺纹槽螺纹连接。

优选的，所述承载块的顶部固定安装有转动柄，转动柄的顶端延伸至移动板的上方。

与现有技术相比，本实用新型的有益效果：

通过移动板、固定块、限位块、承载块、丝杠和转动柄相配合，通过移动板带动固定块进行移动，通过转动柄带动承载块进行旋转，通过承载块带动丝杠进行旋转，由于丝杠与限位块螺纹连接，所以丝杠转动时，可以带动限位块在垂直方向上进行移动，本实用新型便于对电源防雷器进行拆装，当电源防雷器出现故障时，便于进行维修或更换，结构简单，使用方便。

附图说明

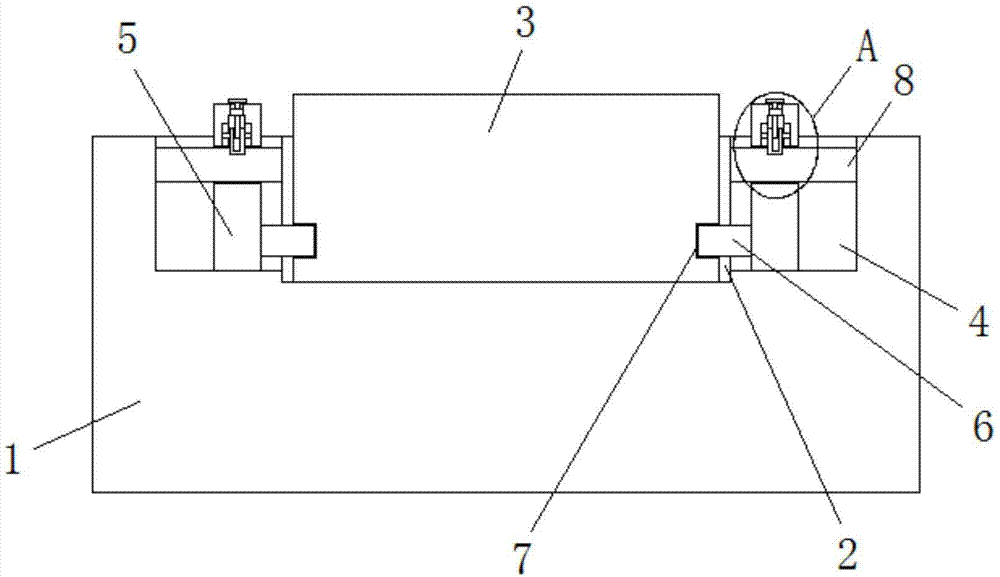

图1为本实用新型提出的一种铁道测长信号数字处理测量设备的结构示意图；

图2为本实用新型提出的一种铁道测长信号数字处理测量设备的A部分的结构示意图。

图中：1安装座、2安装槽、3电源防雷器、4移动槽、5移动板、6固定块、7固定槽、8限位板、9第一通孔、10凹槽、11限位块、12限位槽、13第二通孔、14承载块、15丝杠。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种铁道测长信号数字处理测量设备，包括安装座1，安装座1的顶部开设有安装槽2，安装槽2内活动安装有电源防雷器3，安装槽2的两侧内壁上均开设有顶部设置为开口的移动槽4，移动槽4内滑动安装有移动板5，移动板5的顶部延伸至安装座1的上方，两个移动板5的相互靠近的一侧均固定安装有固定块6，电源防雷器3的两侧均开设有固定槽7，两个固定块6分别与两个固定槽7相卡装；

两个移动槽4相互远离的一侧内壁上均固定安装有限位板8，两个限位板8均位于两个固定块6的上方，移动板5上开设有第一通孔9，限位板8与对应的第一通孔9的侧壁滑动连接，第一通孔9的顶部内壁上开设有凹槽10，凹槽10内滑动安装有限位块11，限位板8的顶部开设有限位槽12，限位块11与对应的限位槽12相卡装，通过移动板5、固定块6、限位块11、承载块14、丝杠15和转动柄相配合，通过移动板5带动固定块6进行移动，通过转动柄带动承载块14进行旋转，通过承载块14带动丝杠15进行旋转，由于丝杠15与限位块11螺纹连接，所以丝杠15转动时，可以带动限位块11在垂直方向上进行移动，本实用新型便于对电源防雷器3进行拆装，当电源防雷器3出现故障时，便于进行维修或更换，结构简单，使用方便。

本实用新型中，凹槽10的两侧内壁上均开设有滑槽，限位块11的两侧均固定安装有滑块，滑块与对应的滑槽的侧壁滑动连接，移动板5的顶部开设有第二通孔13，第二通孔13与对应的凹槽10相连通，且第二通孔13内固定安装有承载块14，承载块14的底部固定安装有丝杠15，丝杠15与对应的限位块11相适配，限位块11的顶部开设有螺纹槽，丝杠15与对应的螺纹槽螺纹连接，承载块14的顶部固定安装有转动柄，转动柄的顶端延伸至移动板5的上方，通过移动板5、固定块6、限位块11、承载块14、丝杠15和转动柄相配合，通过移动板5带动固定块6进行移动，通过转动柄带动承载块14进行旋转，通过承载块14带动丝杠15进行旋转，由于丝杠15与限位块11螺纹连接，所以丝杠15转动时，可以带动限位块11在垂直方向上进行移动，本实用新型便于对电源防雷器3进行拆装，当电源防雷器3出现故障时，便于进行维修或更换，结构简单，使用方便。

工作原理：当电源防雷器3出现故障时，首先逆时针转动转动柄，通过转动柄带动承载块14进行旋转，通过承载块14带动丝杠15进行旋转，由于丝杠15与限位块11螺纹连接，所以丝杠15转动时，可以带动限位块11向上进行移动，使限位块11脱离限位槽12，然后拉动两个移动板5朝着相互远离的方向进行移动，通过移动板5带动固定块6进行移动，使两个固定块6脱离两个固定槽7，最后向上拉动电源防雷器3，使电源防雷器3脱离安装槽2，即可完成对电源防雷器3的拆卸，便于进行维修或者更换，安装时，将电源防雷器3放进安装槽2内，然后推动两个移动板5相互靠近，使两个固定块6卡装到两个固定槽7内，然后顺时针转动转动柄，通过转动柄带动承载块14进行旋转，通过承载块14和丝杠15使限位块11卡装到限位槽12，即可完成对电源防雷器3的安装固定。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
