技术领域

本实用新型涉及一种夹紧装置，具体为一种坐压式瓷砖手动切割夹紧装置，属于瓷砖切割夹紧领域。

背景技术

人们在进行室内装修、地面和墙面贴瓷砖时，常常需要切割瓷砖，而采用切割瓷砖的切割机一般都是使用手动瓷砖切割机。目前的手动瓷砖切割机在切割瓷砖时，由于未设置有瓷砖的固定装置，在切割瓷砖边缘的窄边过程中，瓷砖很容易在切割机的震动或切割刀与瓷砖的摩擦作用下位移或错位，导致切口往往弯曲不平，贴出的瓷砖不美观，使用不方便。市场上也有手动切割瓷砖固定夹具，但是，他需要打开夹具在旋紧，操作比较麻烦，耽误时间。

因此我们提出一种坐压式瓷砖手动切割夹紧装置。

实用新型内容

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种坐压式瓷砖手动切割夹紧装置，为了解决上述技术问题，本实用新型提供了如下的技术方案：

一种坐压式瓷砖手动切割夹紧装置，包括底板和顶板，所述底板的上端右侧设有套筒，且套筒的上端插接有伸缩杆，所述伸缩杆的下端与套筒的内腔底端之间通过回位弹簧连接，所述伸缩杆的上端设有坐板，所述底板的上端左侧设有导向筒，且导向筒的上端插接有导向杆，所述导向杆与伸缩杆之间通过通过横杆连接，所述底板的上端设有支撑板，且支撑板位于导向筒的左侧，所述支撑板的下端通过支撑腿固定在底板上，所述顶板位于支撑板的正上方，且顶板的上端通过挤压弹簧连接有压板，所述压板的右端通过连杆与导向杆的上端连接。

本实用新型一种坐压式瓷砖手动切割夹紧装置，包括作为本实用新型的一种优选实施方式，所述伸缩杆的上端套接有滑筒，且滑筒的侧壁上设有伸缩调节旋钮，所述套筒的上端与坐板之间转动连接。

本实用新型一种坐压式瓷砖手动切割夹紧装置，包括作为本实用新型的一种优选实施方式，所述连杆的左端设有竖直的连扳，且连扳的右端开设有竖直的贯穿的滑槽，所述滑槽的右端插接有调节螺栓，且调节螺栓的左端与压板连接。

本实用新型一种坐压式瓷砖手动切割夹紧装置，包括作为本实用新型的一种优选实施方式，所述支撑板和顶板相对的端面上均设有防滑橡皮层。

本实用新型所达到的有益效果是：该坐压式瓷砖手动切割夹紧装置，将瓷砖放到支撑板上，人屁股坐在坐板上，伸缩杆下压，通过横杆带动压板下压，压板通过挤压弹簧挤压瓷砖，起到固定作用，在挤压弹簧的作用下，能保证挤压力度不会太大，防止力度过大将瓷砖压碎，而且，通过调节螺栓，便可以调节压板的上下位置，从而调节挤压力度，因此，这种方式采用人体屁股坐压，即让工人休息了，也夹紧瓷砖了，使用很方便，更换瓷砖也方便。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

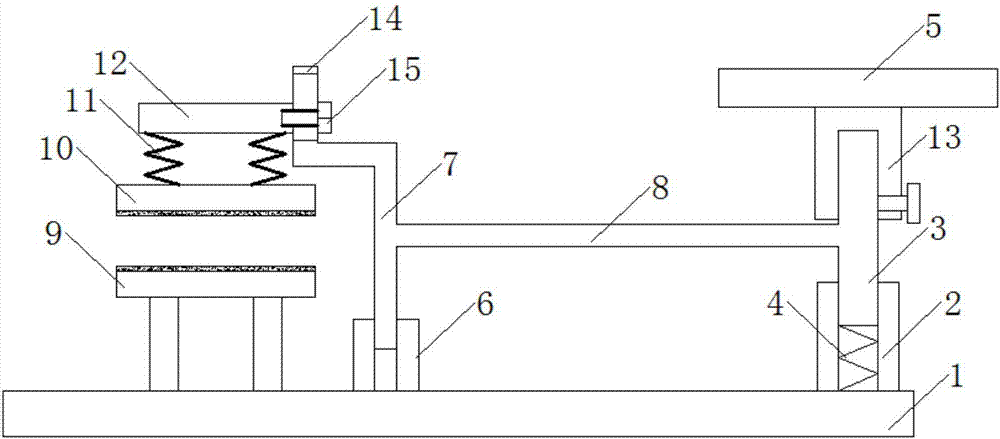

图1是本实用新型一种坐压式瓷砖手动切割夹紧装置的总装结构示意图；

图2是本实用新型一种坐压式瓷砖手动切割夹紧装置的主视图。

图中：1-底板；2-套筒；3-伸缩杆；4-回位弹簧；5-坐板；6-导向筒；7-导向杆；8-横杆；9-支撑板；10-顶板；11-挤压弹簧；12-压板；13-滑筒；14-连扳；15-调节螺栓。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-2所示，一种坐压式瓷砖手动切割夹紧装置，包括底板1和顶板10，底板1的上端右侧设有套筒2，且套筒2的上端插接有伸缩杆3，伸缩杆3的下端与套筒2的内腔底端之间通过回位弹簧4连接，伸缩杆3的上端设有坐板5，伸缩杆3的上端套接有滑筒13，且滑筒13的侧壁上设有伸缩调节旋钮，套筒2的上端与坐板5之间转动连接，便于调节高度，坐板旋转是方便操作，底板1的上端左侧设有导向筒6，且导向筒6的上端插接有导向杆7，导向杆7与伸缩杆3之间通过通过横杆8连接，底板1的上端设有支撑板9，且支撑板9位于导向筒6的左侧，支撑板9的下端通过支撑腿固定在底板1上。

顶板10位于支撑板9的正上方，支撑板9和顶板10相对的端面上均设有防滑橡皮层，防滑，也防止磨损瓷砖，且顶板10的上端通过挤压弹簧11连接有压板12，压板12的右端通过连杆与导向杆7的上端连接，连杆的左端设有竖直的连扳14，且连扳14的右端开设有竖直的贯穿的滑槽，滑槽的右端插接有调节螺栓15，且调节螺栓15的左端与压板12连接，便于调节压板12的上下位置，从而调节顶板10的挤压力度。

本实用新型工作流程和优点：该坐压式瓷砖手动切割夹紧装置，将瓷砖放到支撑板9上，人屁股坐在坐板5上，伸缩杆3下压，通过横杆8带动压板12下压，压板12通过挤压弹簧11挤压瓷砖，起到固定作用，在挤压弹簧11的作用下，能保证挤压力度不会太大，防止力度过大将瓷砖压碎，而且，通过调节螺栓15，便可以调节压板12的上下位置，从而调节挤压力度，因此，这种方式采用人体屁股坐压，即让工人休息了，也夹紧瓷砖了，使用很方便，更换瓷砖也方便。
