技术领域

本实用新型涉及饮水机技术领域，具体为办公用饮水机。

背景技术

目前不管是在家庭、办公室还是其他公共场所，饮水机因其卫生、方便而被广泛使用。市场上可见到的饮水机中，其前面板都具有一个凹陷部作为接水区，用于出水的水龙头设置在接水区内，并且在水龙头下方设有一个储水盒，在接水的过程中可以用来收集溢出或溅出的水，同时由于储水盒具有一个便于漏水的盒盖，因此储水盒还具有放置水杯的作用，但是，储水盒与水龙头之间的距离太大，并且这个距离也不能自由调节，因此，在接水的过程中，水会从水杯中溅出，尤其是热水，很容易造成烫伤，因此，人们大多都会手拿着杯子接水，很不方便，另外，由于饮水机的尺寸有限，考虑到饮水机内部的装置，不可能将面板上的凹陷部设计得很深，所以储水盒的面积很有限，当水杯直径较大的时候是无法放到储水盒上的，只能手拿着接水。如中国专利CN104799699A公开的一种用于饮水机的储水装置，该方案在接水时候，使用者根据水杯的大小，通过控制按键启动电机，驱动盒体的滚轮沿滑轨滚动，将盒体以及盒体内的储水槽升高或降低，以满足使用者的不同需求，防止热水从杯子中溅出伤人，而且，如果杯子的直径较大，无法平稳地放置在支撑板上时，可以将支撑板下方的延长板从盒体内抽出，以增加支撑板的支撑面积，并且，在延长板被抽出的过程中，与延长板连接的防水布也随延长板被抽出，在延长板的下端形成一个引流面，将从延长板上漏下的水引流至储水槽中，当储水槽中水满后，可以将储水槽从盒体内抽出进行清洗。但该方案中通过控制按键启动电机，驱动盒体的滚轮沿滑轨滚动，将盒体以及盒体内的储水槽升高或降低，以满足使用者的不同需求，但由于其结构简单，升降过程不够稳定，容易在升降过程中造成水杯倒落。

实用新型内容

本实用新型的目的在于提供办公用饮水机，具备了对水杯支撑板的升降机构进行了改进，使其水杯的升降过程中更加稳定，方便操作者因水杯的高度来将支撑板调整至适宜的高度，从而方便进行接水的优点，解决了通过控制按键启动电机，驱动盒体的滚轮沿滑轨滚动，将盒体以及盒体内的储水槽升高或降低，以满足使用者的不同需求，但由于其结构简单，升降过程不够稳定，容易在升降过程中造成水杯倒落的问题。

为实现上述目的，本实用新型提供如下技术方案：办公用饮水机，包括饮水机机壳，所述饮水机机壳壳内的内壁设置有升降机构。

所述升降机构包括固定架，所述固定架固定连接在饮水机机壳壳内的底部，所述固定架的内壁固定连接有伺服电机，所述伺服电机输出轴的外壁固定连接主动轮一与主动轮二，所述主动轮一与主动轮二的外壁均活动连接有传动带，所述主动轮一与主动轮二的外壁均通过传动带传动连接有从动轮，所述从动轮的正面固定连接有传动杆，所述传动杆的外壁固定连接有轴承一内圈，所述轴承一外圈固定连接有支撑块一，所述支撑块一固定连接在饮水机机壳壳内的底部，所述传动杆的正面固定连接有锥形齿轮一，所述锥形齿轮一的外壁啮合连接有锥形齿轮二，所述锥形齿轮二的内表面固定连接有连接杆一，所述连接杆一靠近其底部的外壁固定连接有轴承二内圈，所述轴承二外圈固定连接有支撑块二，所述支撑块二固定连接在饮水机机壳壳内的底部，所述连接杆二的顶部固定连接有传动丝杆，所述传动丝杆的上表面固定连接有连接杆二，所述连接杆二的外壁固定连接有轴承三内圈，所述轴承三外圈固定连接有支撑块三，所述支撑块三固定连接在饮水机机壳壳内的内壁，所述传动丝杆的外壁螺纹连接有传动块，饮水机机壳正面凹槽内的两侧开设有滑槽，所述传动块通过滑槽与饮水机机壳滑动连接，所述传动块的侧面固定连接有支撑板，所述支撑板的下表面活动连接有储水盒。

优选的，所述固定架的内壁设置有橡胶减震垫，且橡胶减震垫的大小与伺服电机的外壳相适配。

优选的，所述主动轮一和锥形齿轮一的大小分别与主动轮二和锥形齿轮二的大小相适配。

优选的，所述支撑板的上表面开设有漏水孔，且漏水孔的周围设置有橡胶软垫。

优选的，所述支撑板的两侧设置有挡板，且挡板的大小均覆盖于两侧滑槽口的表面。

与现有技术相比，本实用新型的有益效果是通过伺服电机、主动轮一和主动轮二之间的配合，启动伺服电机，通过输出轴的转动，从而带动主动轮一与主动轮二的转动，通过传动带、从动轮和传动杆之间的配合，由于两个从动轮与两个主动轮之间通过传动带传动连接，从而根据主动轮的转动促使从动轮的转动，进而带动传动杆的转动，通过锥形齿轮一和锥形齿轮二之间的配合，由于锥形齿轮一固定连接在传动杆的正面，从而根据传动杆的转动带动锥形齿轮一的转动，又由于锥形齿轮二与锥形齿轮一之间啮合连接，继而带动锥形齿轮二的转动，通过传动丝杆、传动块和支撑板之间的配合，由于传动丝杆的底部通过连接杆二与锥形齿轮二固定连接，所以根据锥形齿轮二的转动带动传动丝杆的转动，又由于传动块与传动丝杆之间螺纹连接，继而实现了支撑板的升降效果，以满足使用者的不同需求。通过上述结构之间的配合，对水杯支撑板的升降机构进行了改进，使其水杯的升降过程中更加稳定，方便操作者因水杯的高度来将支撑板调整至适宜的高度，从而方便了进行接水的效果，解决了通过控制按键启动电机，驱动盒体的滚轮沿滑轨滚动，将盒体以及盒体内的储水槽升高或降低，以满足使用者的不同需求，但由于其结构简单，升降过程不够稳定，容易在升降过程中造成水杯倒落的问题。

附图说明

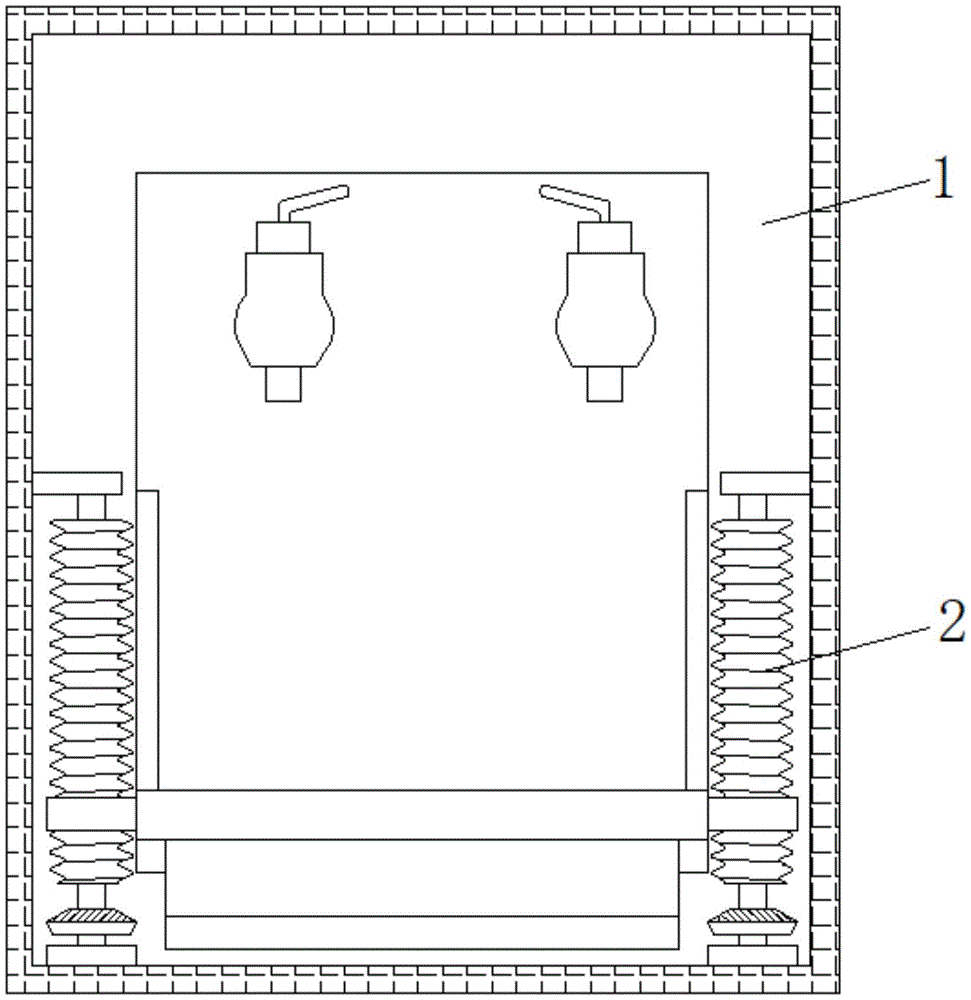

图1为本实用新型结构的正面剖视图；

图2为本实用新型饮水机机壳壳内底部结构的俯视图；

图3为本实用新型升降机构结构的正面示意图。

图中：1-饮水机机壳、2-升降机构、3-伺服电机、4-主动轮一、5-主动轮二、6-传动带、7-从动轮、8-传动杆、9-锥形齿轮一、10-锥形齿轮二、11-传动丝杆、12-传动块、13-支撑板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：办公用饮水机，包括饮水机机壳1，饮水机机壳1壳内的内壁设置有升降机构2。

请参阅图2至3，升降机构2包括固定架，固定架固定连接在饮水机机壳1壳内的底部，固定架的内壁固定连接有伺服电机3，其型号为60CB020C-500000，固定架的内壁设置有橡胶减震垫，且橡胶减震垫的大小与伺服电机3的外壳相适配，在伺服电机3因工作产生振动时，橡胶减震垫起到一定的缓冲作用，从而减少了固定架对伺服电机3外壳造成的伤害，伺服电机3输出轴的外壁固定连接主动轮一4与主动轮二5，启动伺服电机3，通过输出轴的转动，从而带动主动轮一4与主动轮二5的转动，主动轮一4与主动轮二5的外壁均活动连接有传动带6，主动轮一4与主动轮二5的外壁均通过传动带6传动连接有从动轮7，从动轮7的正面固定连接有传动杆8，传动杆8的外壁固定连接有轴承一内圈，轴承一外圈固定连接有支撑块一，支撑块一固定连接在饮水机机壳1壳内的底部，由于两个从动轮7与两个主动轮之间通过传动带6传动连接，从而根据主动轮的转动促使从动轮7的转动，进而带动传动杆8的转动，传动杆8的正面固定连接有锥形齿轮一9，锥形齿轮一9的外壁啮合连接有锥形齿轮二10，主动轮一4和锥形齿轮一9的大小分别与主动轮二5和锥形齿轮二10的大小相适配，使伺服电机3输出轴所输出的力，通过各个相互适配的传递轮之间进行力的传递，使力的传递效果更佳，进而使传动丝杆11所受到的力更加平稳，锥形齿轮二10的内表面固定连接有连接杆一，连接杆一靠近其底部的外壁固定连接有轴承二内圈，轴承二外圈固定连接有支撑块二，支撑块二固定连接在饮水机机壳1壳内的底部，由于锥形齿轮一9固定连接在传动杆8的正面，从而根据传动杆8的转动带动锥形齿轮一9的转动，又由于锥形齿轮二10与锥形齿轮一9之间啮合连接，继而带动锥形齿轮二10的转动，连接杆二的顶部固定连接有传动丝杆11，传动丝杆11的上表面固定连接有连接杆二，连接杆二的外壁固定连接有轴承三内圈，轴承三外圈固定连接有支撑块三，支撑块三固定连接在饮水机机壳1壳内的内壁，传动丝杆11的外壁螺纹连接有传动块12，饮水机机壳1正面凹槽内的两侧开设有滑槽，传动块12通过滑槽与饮水机机壳1滑动连接，传动块12的侧面固定连接有支撑板13，由于传动丝杆11的底部通过连接杆二与锥形齿轮二10固定连接，所以根据锥形齿轮二10的转动带动传动丝杆11的转动，又由于传动块12与传动丝杆11之间螺纹连接，继而实现了支撑板13的升降效果，以满足使用者的不同需求，支撑板13的上表面开设有漏水孔，且漏水孔的周围设置有橡胶软垫，方便将水杯放置在支撑板13，从而进行高度的调节，通过橡胶软垫的设置，增大了支撑板13上表面与水杯底面的摩擦力，从而有效的避免了水杯在支撑板13升降过程中发生倒落的现象，支撑板13的两侧设置有挡板，且挡板的大小均覆盖于两侧滑槽口的表面，使支撑板13升降到任意位置时，挡板都可将滑槽口遮挡住，从而避免了在接水过程中，水流喷溅至滑槽口内，进而进入到饮水机机壳1内，支撑板13的下表面活动连接有储水盒。通过上述结构之间的配合，对水杯支撑板13的升降机构2进行了改进，使其水杯的升降过程中更加稳定，方便操作者因水杯的高度来将支撑板13调整至适宜的高度，从而方便了进行接水的效果，解决了通过控制按键启动电机，驱动盒体的滚轮沿滑轨滚动，将盒体以及盒体内的储水槽升高或降低，以满足使用者的不同需求，但由于其结构简单，升降过程不够稳定，容易在升降过程中造成水杯倒落的问题。

工作原理：该办公用饮水机在使用时，启动伺服电机3，通过输出轴的转动，从而带动主动轮一4与主动轮二5的转动，根据主动轮的转动促使从动轮7的转动，进而带动传动杆8的转动，通过锥形齿轮一9和锥形齿轮二10之间的配合，由于锥形齿轮一9固定连接在传动杆8的正面，从而根据传动杆8的转动带动锥形齿轮一9的转动，继而带动锥形齿轮二10的转动，通过传动丝杆11、传动块12和支撑板13之间的配合，根据锥形齿轮二10的转动带动传动丝杆11的转动，又通过传动块12与传动丝杆11之间螺纹连接，继而实现了支撑板13的升降效果，以满足使用者的不同需求。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
