技术领域

本实用新型涉及显示器底座相关技术领域，具体为一种用于平板显示器的弹片式卡合快拆底座。

背景技术

平板显示器由于其轻薄的特点，得到越来越广泛的运用，为了方便平板显示器的正常使用，同样需要对显示器使用底座进行安装支撑，部分底座还具有一定的活动调节功能，以提高显示器的使用灵活性。

现有的平板显示器底座多为直接使用螺栓进行固定，或是进行固定式的卡合装配，但是在使用过程中，不但安装麻烦，同时不便于进行拆卸，部分底座的旋转结构还容易在长时间的使用过程中发生倾斜下垂，影响平板显示器的正常使用。

针对上述问题，在原有平板显示器底座的基础上进行创新设计。

实用新型内容

本实用新型的目的在于提供一种用于平板显示器的弹片式卡合快拆底座，以解决上述背景技术中提出平板显示器底座不便于进行快速拆装，使用灵活性较差的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于平板显示器的弹片式卡合快拆底座，包括支撑底盘、转动件和支撑件，所述支撑底盘的底部安装有配重块，且支撑底盘的侧上方连接有活动轴，所述转动件位于活动轴的外侧，且转动件的外侧设置有按压盖帽，所述按压盖帽的内侧设置有限位卡盘，且限位卡盘的内侧设置有活动压块，并且活动压块的侧端连接有连接弹簧，所述限位卡盘的左侧设置有限位卡槽，且限位卡盘的右侧设置有活动槽，所述支撑件位于转动件的外侧，且支撑件的内侧设置有连接卡槽，所述转动件的外侧设置有弹性卡片，且弹性卡片的中部连接有固定螺栓，所述弹性卡片的外侧设置有弧形片体，且弧形片体的侧沿设置有卡勾。

优选的，所述活动轴的左右两端均设置有按压盖帽，且支撑底盘的上端和转动件之间通过活动轴构成可旋转结构。

优选的，所述限位卡盘和按压盖帽为一体化结构，且限位卡盘和转动件之间通过限位卡槽构成卡合连接，并且限位卡盘和支撑底盘之间通过活动槽相互贴合，同时限位卡盘和活动轴之间为键连接，且限位卡盘在活动轴的外端构成可滑动结构。

优选的，所述活动压块和限位卡盘之间为螺纹连接，且相邻的活动压块尾端之间通过连接弹簧相互连接，并且活动压块和弧形片体的侧表面相互贴合。

优选的，所述弹性卡片和弧形片体为一体化结构，且弹性卡片和转动件之间通过固定螺栓相互连接，并且弹性卡片和支撑件之间通过卡勾和连接卡槽构成卡合连接。

与现有技术相比，本实用新型的有益效果是：该用于平板显示器的弹片式卡合快拆底座；

1、设置有弹性卡片和随按压盖帽同步活动的活动压块，在装置的使用过程中，通过弹性卡片的弹性连接，可以便于支撑件和转动件之间的快速卡合连接装配，同时在进行下压按压盖帽时，活动压块可以将弹性卡片顶起，使得卡勾脱离卡合，方便支撑件的快速拆卸，从而便于装置的快速拆装使用；

2、设置有便于装置进行活动倾斜调整支撑的按压盖帽和限位卡盘，在装置的使用过程中配合限位卡槽和活动槽使用，可以便于通过下压按压盖帽控制限位卡盘的活动卡合限位，从而对活动轴处的转动进行限位调整，便于灵活调整固定装置的支撑倾斜角度，限位卡盘的卡合固定更加牢固，可以避免显示器下坠，提高装置的实用性。

附图说明

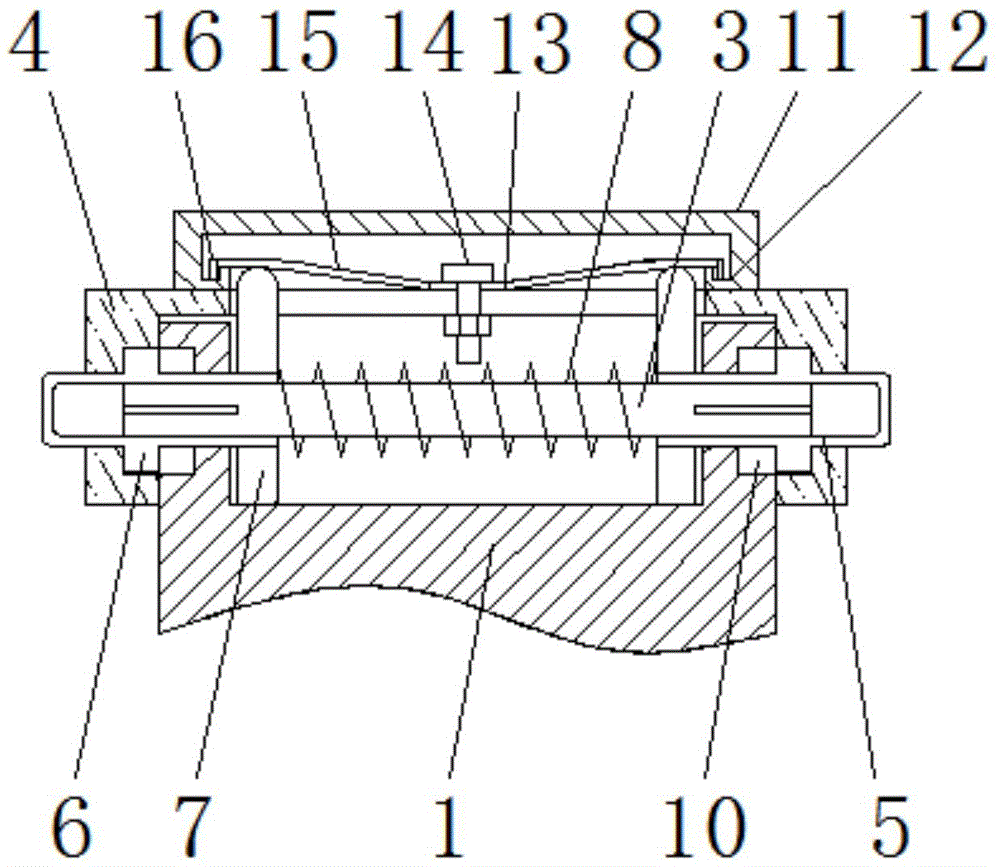

图1为本实用新型转动件和支撑件俯剖结构示意图；

图2为本实用新型进行拆卸调整时转动件和支撑件俯剖结构示意图；

图3为本实用新型整体侧面剖视结构示意图；

图4为本实用新型气体按压盖帽结构示意图。

图中：1、支撑底盘；2、配重块；3、活动轴；4、转动件；5、按压盖帽；6、限位卡盘；7、活动压块；8、连接弹簧；9、限位卡槽；10、活动槽；11、支撑件；12、连接卡槽；13、弹性卡片；14、固定螺栓；15、弧形片体；16、卡勾。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种用于平板显示器的弹片式卡合快拆底座，包括支撑底盘1、配重块2、活动轴3、转动件4、按压盖帽5、限位卡盘6、活动压块7、连接弹簧8、限位卡槽9、活动槽10、支撑件11、连接卡槽12、弹性卡片13、固定螺栓14、弧形片体15和卡勾16，支撑底盘1的底部安装有配重块2，且支撑底盘1的侧上方连接有活动轴3，转动件4位于活动轴3的外侧，且转动件4的外侧设置有按压盖帽5，按压盖帽5的内侧设置有限位卡盘6，且限位卡盘6的内侧设置有活动压块7，并且活动压块7的侧端连接有连接弹簧8，限位卡盘6的左侧设置有限位卡槽9，且限位卡盘6的右侧设置有活动槽10，支撑件11位于转动件4的外侧，且支撑件11的内侧设置有连接卡槽12，转动件4的外侧设置有弹性卡片13，且弹性卡片13的中部连接有固定螺栓14，弹性卡片13的外侧设置有弧形片体15，且弧形片体15的侧沿设置有卡勾16。

本例的活动轴3的左右两端均设置有按压盖帽5，且支撑底盘1的上端和转动件4之间通过活动轴3构成可旋转结构，便于显示器的支撑倾斜活动。

限位卡盘6和按压盖帽5为一体化结构，且限位卡盘6和转动件4之间通过限位卡槽9构成卡合连接，并且限位卡盘6和支撑底盘1之间通过活动槽10相互贴合，同时限位卡盘6和活动轴3之间为键连接，且限位卡盘6在活动轴3的外端构成可滑动结构，方便通过按压盖帽5带动限位卡盘6进行限位活动调节，便于对装置的支撑倾斜角度进行调整。

活动压块7和限位卡盘6之间为螺纹连接，且相邻的活动压块7尾端之间通过连接弹簧8相互连接，并且活动压块7和弧形片体15的侧表面相互贴合，便于通过按压盖帽5同步带动活动压块7对弧形片体15进行贴合挤压调整控制。

弹性卡片13和弧形片体15为一体化结构，且弹性卡片13和转动件4之间通过固定螺栓14相互连接，并且弹性卡片13和支撑件11之间通过卡勾16和连接卡槽12构成卡合连接，便于通过弹性卡片13的弹性卡合连接对显示器进行支撑固定。

工作原理：在使用该用于平板显示器的弹片式卡合快拆底座时，根据图1和图3所示，首先可以将支撑底盘1稳定放置在合适的工作平面上，配重块2可以起到稳定重心的作用，之后将带有支撑件11的平板显示器移动至转动件4上方，将连接卡槽12和卡勾16的位置对齐，之后直接下压装配，使连接卡槽12和卡勾16卡合固定，即可完成平板显示器的装配支撑；

在装置的使用过程中，根据图1-2和图4所示，可以压动两侧的活动压块7，带动限位卡盘6和活动压块7整体沿活动轴3向内侧滑动，使得限位卡盘6脱出限位卡槽9进入活动槽10，解除对转动件4的限位卡合，方便转动件4绕活动轴3进行旋转倾斜调整，限位卡盘6复位卡合即可对倾斜角度进行限位固定；

同时在需要对平板显示器进行拆卸时，根据图1-3所示，同样可以压动两侧的活动压块7，带动活动压块7贴合挤压弧形片体15，从而将弹性卡片13外侧的卡勾16顶起，使得卡勾16和连接卡槽12脱离卡合，门之后即可直接上提显示器进行取出，方便平板显示器的快速拆卸，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
