技术领域
本实用新型涉及冷风机接线盒技术领域,具体为冷风机接线盒。
背景技术
冷风机是一种集降温、换气、防尘、除味于一身的蒸发式降温换气机组,其通过各种部件的相互协调作用实现了制冷的效果,其部件与部件之间通常通过线路连接,因此需要接线盒用于安装线路。目前冷风机的接线盒安装在冷风机壳体底座的凹槽内,该结构存在以下问题:由于冷风机多安装在较高的地方,当需要维修时,工人需要站在固定在冷风机的外面铁支架上,蹲下才能触及安装在冷风机壳体底座的凹槽内的接线盒进行维修,这就使得工人在维修冷风机时存在很大的安全隐患,不便于工人进行高空的维修。中国专利(公告号:CN202309338U)公开了冷风机接线盒,包括接线盒本体,所述的接线盒本体安装在冷风机内部,该实用新型通过冷风机接线盒,即接线盒安装在冷风机内部,即冷风机底座内部壳体上,便于工人进行高空维修。但是由于接线盒安装在底座内部的壳体上,冷风机中存在的水珠直接滴落到接线盒出口的电源线上,造成线路外壳被腐蚀,最终导致线路老化的现象,且接线盒通过螺栓固定在风机内部,拆卸比较麻烦。
实用新型内容
本实用新型的目的在于提供冷风机接线盒,具备了避免水珠直接滴落在电源线上,从而避免了电源线的老化,且接线盒的拆卸更换更加方便,使用效果更好的优点,解决了由于接线盒安装在底座内部的壳体上,冷风机中存在的水珠直接滴落到接线盒出口的电源线上,造成线路外壳被腐蚀,最终导致线路老化的问题。
为实现上述目的,本实用新型提供如下技术方案:冷风机接线盒,包括盒底和盒盖,所述盒盖固定连接在盒底的侧面,所述盒底的侧面固定安装有固定框,固定框的侧面与冷风机内部侧面的壳体固定连接,所述固定框的顶部设置有锁定装置,所述固定框的顶部活动连接有挡水壳,所述盒盖的侧面固定连接有弧形进线体,所述弧形进线体的底部固定连接有进线圈,固定框的内壁开设有弹簧槽,所述弹簧槽的内壁活动连接有凸块,盒底上靠近其一侧的正面开设有凹槽,凸块通过盒底正面的凹槽与盒底活动连接,所述凸块的正面固定连接有支撑弹簧,支撑弹簧的正面与弹簧槽的内壁固定连接。
所述锁定装置包括传动板,固定框的内部开设有弹簧腔,传动板的正面和背面均与弹簧腔的内壁活动连接,所述传动板的顶部固定连接有复位弹簧,复位弹簧的顶部与弹簧腔的内壁固定连接,所述传动板的顶部还固定连接有竖杆,传动板的顶部开设有通孔,所述竖杆的一端通过传动板的通孔固定连接有卡块,盒底的顶部开设有凹槽,卡块的表面与盒底顶部的凹槽活动连接,固定框的顶部开设有通孔,所述竖杆的另一端贯穿固定框顶部通孔的内壁固定连接有拉环,竖杆通过固定框顶部的通孔与固定框活动连接。
优选的,所述盒底与盒盖通过螺栓固定连接,且盒底与盒盖之间设置有密封圈。
优选的,所述固定框通过螺栓固定连接在冷风机内部侧面的壳体上,且进线圈的开口向下。
优选的,所述挡水壳背面的壳体通过铰链与固定框相连接。
优选的,所述凸块的数量为两个,且两个凸块以固定框的纵向中线为轴线对称分布在固定框的内壁。
优选的,所述复位弹簧的数量为两个,且两个复位弹簧以传动板的纵向中线为轴线对称分在传动板的顶部。
与现有技术相比,本实用新型的有益效果如下:
1、本实用新型通过设置挡水壳、弧形进线体和进线圈,挡水壳的作用防止冷风机内部的滴水进入锁定装置内部,使锁定装置内部出现锈蚀,从而使装置不能使用,弧形进线体可以挡住进线圈,使进线圈隐藏在弧形进线体的底部,有效的保护线路外壳不会被腐蚀。
2、本实用新型通过设置固定框、凸块、支撑弹簧、传动板、复位弹簧、竖杆、卡块和拉环,使用时,凸块和卡块卡在固定框对应的凹槽中,实现了对盒底的固定作用,同时间接的固定了盒盖,当需要更换盒体时,拨开挡水壳,拉动拉环,通过拉环的传动作用,实现了卡块脱离固定框的凹槽,凸块为半圆形面,且凸块的设置为了防止卡块脱离凹槽后盒体出现掉落的现象,此时使即可握住盒底稍作用力即可取下盒体,更换接线盒的过程更加方便。
综上所述,通过上述等结构之间的配合使用,解决了由于接线盒安装在底座内部的壳体上,冷风机中存在的水珠直接滴落到接线盒出口的电源线上,造成线路外壳被腐蚀,最终导致线路老化的问题,实现了避免水珠直接滴落在电源线上,从而避免了电源线的老化,且接线盒的拆卸更换更加方便,使用效果更好。
附图说明

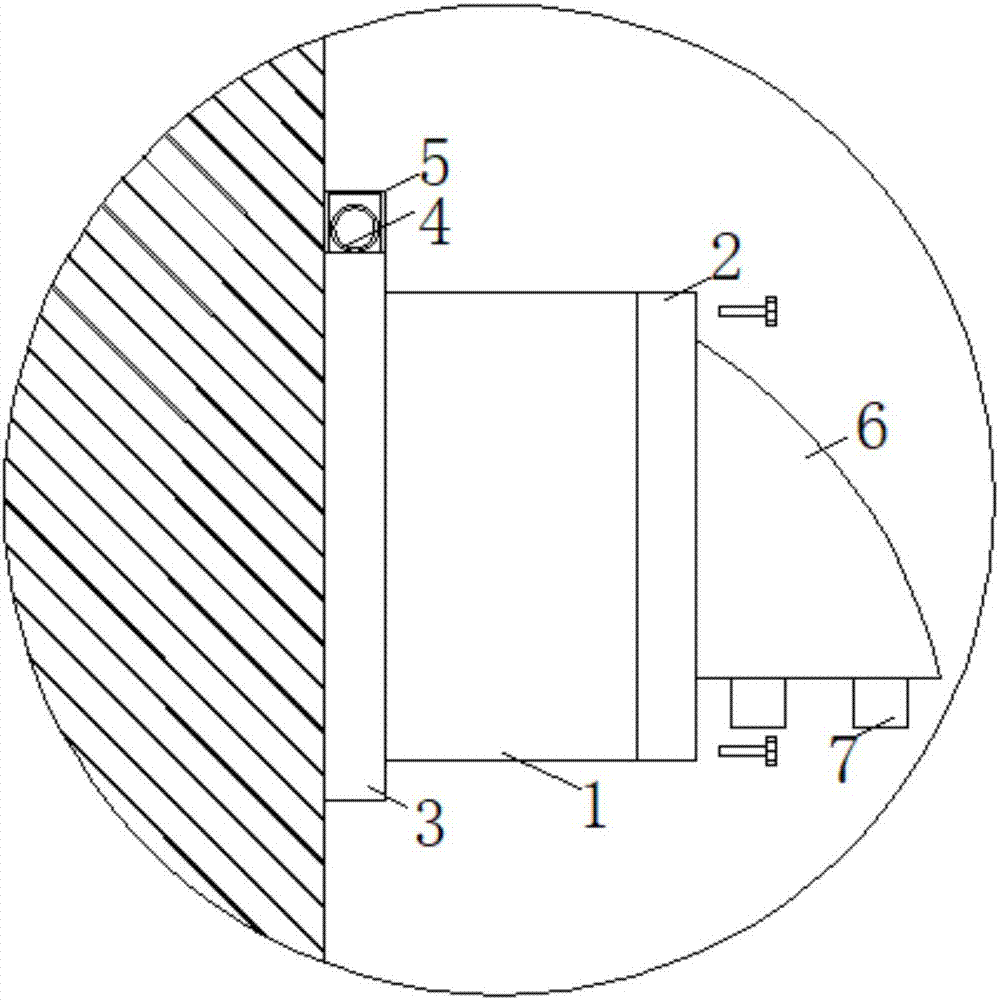

图1为本实用新型结构示意图;
图2为本实用新型盒底底部结构示意图;
图3为本实用新型固定座结构示意图;
图4为本实用新型固定座内部结构示意图;
图5为本实用新型锁定装置内部结构示意图。
图中:1-盒底、2-盒盖、3-固定框、4-锁定装置、5-挡水壳、6-弧形进线体、7-进线圈、8-凸块、9-支撑弹簧、10-传动板、11-复位弹簧、12-竖杆、13-卡块、14-拉环。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1至5,本实用新型提供技术方案:冷风机接线盒,包括盒底1和盒盖2,盒底1内部设置有接线盒运作重要元件,盒底1与盒盖2通过螺栓固定连接,且盒底1与盒盖2之间设置有密封圈,密封圈的设置使盒底1和盒盖2之间的连接效果更好,有效的防止水珠进入接线盒内,盒盖2固定连接在盒底1的侧面,盒盖2用于盖住盒底1,与盒底1的配合使用形成接线盒,盒底1的侧面固定安装有固定框3,固定框3的侧面与冷风机内部侧面的壳体固定连接,固定框3用于固定接线盒,固定框3通过螺栓固定连接在冷风机内部侧面的壳体上,且进线圈7的开口向下,固定框3固定的位置和固定的方向,使得水珠从弧形进线体6的表面滑过,避免水滴之间滴落到电源线上,固定框3的顶部设置有锁定装置4,锁定装置4用于固定盒底1,使接线盒的固定与更换更加方便,固定框3的顶部活动连接有挡水壳5,挡水壳5的作用防止冷风机内部的滴水进入锁定装置4内部,使锁定装置4内部出现锈蚀,从而使装置不能使用,挡水壳5背面的壳体通过铰链与固定框3相连接,铰链的设置使得挡水壳5的一端可以被翻开,从而不影响拉环14的拉动,盒盖2的侧面固定连接有弧形进线体6,弧形进线体6可以挡住进线圈7,使进线圈7隐藏在弧形进线体6的底部,有效的保护线路外壳不会被腐蚀,弧形进线体6的底部固定连接有进线圈7,线路从进线圈7进入接线盒的内部,固定框3的内壁开设有弹簧槽,弹簧槽的内壁活动连接有凸块8,凸块8为半圆形面,凸块8起到辅助固定接线盒的作用,且凸块8的设置为了防止卡块13脱离盒底1凹槽后接线盒出现掉落的现象,凸块8的数量为两个,且两个凸块8以固定框3的纵向中线为轴线对称分布在固定框3的内壁,两个凸块8的设置使得接线盒即使脱离卡块13的固定,也不会从固定框3内掉落,盒底1上靠近其一侧的正面开设有凹槽,凸块8通过盒底1正面的凹槽与盒底1活动连接,凸块8的正面固定连接有支撑弹簧9,支撑弹簧9的正面与弹簧槽的内壁固定连接,支撑弹簧9给凸块8提供恢复力,且恢复力作为推力使得凸块8始终保持凸起状态。
本实用新型通过设置挡水壳5、弧形进线体6和进线圈7,挡水壳5的作用防止冷风机内部的滴水进入锁定装置4内部,使锁定装置4内部出现锈蚀,从而使装置不能使用,弧形进线体6可以挡住进线圈7,使进线圈7隐藏在弧形进线体6的底部,有效的保护线路外壳不会被腐蚀。
锁定装置4包括传动板10,传动板10具有传动作用,主要用于传递竖杆12的力,固定框3的内部开设有弹簧腔,传动板10的正面和背面均与弹簧腔的内壁活动连接,传动板10的顶部固定连接有复位弹簧11,复位弹簧11的顶部与弹簧腔的内壁固定连接,复位弹簧11给装置提供恢复力,且恢复力主要作用于传动板10,通过传动板10作用于其他结构,复位弹簧11的数量为两个,且两个复位弹簧11以传动板10的纵向中线为轴线对称分在传动板10的顶部,两个复位弹簧11的设置使传动板10的受力更均匀,受力效果更好,传动板10的顶部还固定连接有竖杆12,竖杆12具有传动作用,主要用于传递卡块13和拉环14的力,传动板10的顶部开设有通孔,竖杆12的一端通过传动板10的通孔固定连接有卡块13,盒底1进入固定框3时,卡块13被挤入固定框3内的凹槽中,当卡块13与盒底1凹槽相对应的时,复位弹簧11的作用推出卡块13与盒底1凹槽结合,配合凸块8的使用实现对接线盒的固定作用,盒底1的顶部开设有凹槽,卡块13的表面与盒底1顶部的凹槽活动连接,固定框3的顶部开设有通孔,竖杆12的另一端贯穿固定框3顶部通孔的内壁固定连接有拉环14,竖杆12通过固定框3顶部的通孔与固定框3活动连接,使用状态下,凸块8和卡块13卡在固定框3对应的凹槽中,需要取下接线盒时,拉动拉环14,拉环14通过传动作用,使竖杆12、传动板10和卡块13往上运动,同时压缩复位弹簧11,卡块13脱离固定框3凹槽后,此时握住盒底1部分,稍作用力即可取下接线盒,使接线盒的更换过程更加方便。
本实用新型通过设置固定框3、凸块8、支撑弹簧9、传动板10、复位弹簧11、竖杆12、卡块13和拉环14,使用时,凸块8和卡块13卡在固定框3对应的凹槽中,实现了对盒底1的固定作用,同时间接的固定了盒盖2,当需要更换盒体时,拨开挡水壳5,拉动拉环14,通过拉环14的传动作用,实现了卡块13脱离固定框3的凹槽,凸块8为半圆形面,且凸块8的设置为了防止卡块13脱离凹槽后盒体出现掉落的现象,此时使即可握住盒底1稍作用力即可取下盒体,更换接线盒的过程更加方便。
综上所述,通过上述等结构之间的配合使用,解决了由于接线盒安装在底座内部的壳体上,冷风机中存在的水珠直接滴落到接线盒出口的电源线上,造成线路外壳被腐蚀,最终导致线路老化的问题,实现了避免水珠直接滴落在电源线上,从而避免了电源线的老化,且接线盒的拆卸更换更加方便,使用效果更好。
工作原理:该冷风机接线盒使用时,冷风机的水珠滴落时,由于密封圈和弧形进线体6的设置,使得水珠从接线盒的两侧或沿着弧形进线体6边缘落下,有效的保护底部进线圈7中的电源线,避免水珠直接滴落在电源线上,从而避免了电源线的老化。需要更换接线盒时候,只需翻开挡水壳5,拉动拉环14,拉环14通过传动作用,使竖杆12、传动板10和卡块13往上运动,同时压缩复位弹簧11,最终实现了卡块13脱离固定框3的凹槽,此时握住盒底1部分,稍作用力即可取下接线盒。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
