技术领域

本发明涉及一种捣碎设备，尤其涉及一种兽医用草药捣碎设备。

背景技术

兽医是指给动物进行疾病预防、诊断并治疗的医生。具体说来说，兽医是利用医学方法促进动物（包括野生动物和家禽家畜水生动物）机体与微生物和自然环境相互协调的一类工作者。

兽医对动物幼崽进行配药时，配药用的草药需要进行捣碎，方便药物调配时使用，现在兽医对草药捣碎都是人工使用锤头进行捣碎，或者用碾轮碾碎，人工砸药费时费力，而且所捣碎的草药并不均匀，有些部分人工难以捣碎，因此亟需一种机械代替人工兽医用草药捣碎设备。

发明内容

（1）要解决的技术问题

本发明为了克服兽医对动物幼崽进行配药时，配药用的草药需要进行捣碎，方便药物调配时使用，现在兽医对草药捣碎都是人工使用锤头进行捣碎，或者用碾轮碾碎，人工砸药费时费力，而且所捣碎的草药并不均匀，有些部分人工难以捣碎的缺点，本发明要解决的技术问题是提供一种机械代替人工兽医用草药捣碎设备。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种兽医用草药捣碎设备，包括有第一支架、储药箱、第一轴承、第一转轴、第一连接杆、把手、捣药箱、第二支架、安装块、第一电机、凸轮、第三支架、第四支架、第一弹簧、第二弹簧、第五支架、第六支架、第二连接杆和捣头，在第一支架下方左侧固定安装有储药箱，在第一支架上固定安装有第一轴承，在第一轴承内过盈连接有第一转轴，第一轴承左端固定安装有第一连接杆，第一连接杆上固定安装有把手，在第一转轴右端固定安装有捣药箱，在第一支架上端固定安装有第二支架，在第二支架底端右侧固定安装有安装块，安装块下部固定安装有第一电机，第一电机的上过盈连接有凸轮，在第二支架底端右侧固定安装有第三支架，第三支架位于安装块右侧，在第三支架左侧固定安装有第四支架，在第四支架顶端固定安装有第一弹簧，在第四支架顶端固定安装有第二弹簧，第二弹簧安装在第一弹簧左侧，在第四支架左部固定安装有第五支架，第五支架上方转动式连接有第六支架，第六支架底端左侧固定连接有第二连接杆，第二连接杆底端固定安装有捣头，捣头与捣药箱配合，第六支架顶端右侧与凸轮接触，第六支架底端右侧与第一弹簧和第二弹簧固定连接。

优选地，还包括有第二轴承、第七支架、第二电机、第二转轴和搅拌杆，在捣药箱右壁上固定安装有第二轴承，在捣药箱右壁外侧固定安装有第七支架，在第七支架顶端固定安装有第二电机，第二电机的上固定安装有第二转轴，第二转轴与第二轴承过盈连接，第二转轴上均匀设有多个搅拌杆。

优选地，还包括有第八支架、气缸、长形管和推板，在捣药箱右壁外侧固定安装有第八支架，第八支架顶端固定安装有气缸，长形管与气缸配合，在捣药箱右壁上设有导向孔，导向孔与长形管配合，在长形管左端固定安装有推板。

优选地，还包括有螺栓和挡板，在第六支架左部设置有通孔，在第六支架左部设置有螺纹孔，螺纹孔位于通孔左侧，螺纹孔上配合有螺栓，在第二连接杆顶端固定安装有挡板，第二连接杆与通孔配合。

优选地，还包括有第九支架、第十支架、安装板和第三弹簧，在第二支架底端固定安装有第九支架，在第二支架底端固定安装有第十支架，第十支架位于第九支架左侧，安装板的一端固定安装在第九支架底端，安装板的另一端固定安装在第十支架的底端，在安装板底部均匀的安装有第三弹簧，第三弹簧与第六支架上端固定连接。

工作原理：当需要使用草药捣碎装置时，将需要捣碎的草药放入捣药箱中，然后打开第一电机，第一电机通过输出轴带动凸轮转动，由于第五支架与第六支架转动式连接，且第六支架右方下端设置有第一弹簧与第二弹簧，所以凸轮的转动使第六支架右方下降，当转到凸轮凹下去的部分时，借助第一弹簧与第二弹簧的弹力使第六支架右方上升，从而带动第六支架左方的第二连接杆实现升降运动，由于捣头固定安装在第二连接杆上，所以第二连接杆带动捣头实现升降运动，捣头的升降运动完成对捣药箱中草药的碾捣，当完成捣药时，关闭第一电机，凸轮不再转动，捣药设备停止捣药，然后手动的摇动把手，通过第一转轴带动捣药箱转动，将捣碎的草药倒入储药箱，再反向摇动把手，从而使捣药箱复位，随后将捣碎的草药从储药箱中取出开始使用。

因为还包括有第二轴承、第七支架、第二电机、第二转轴和搅拌杆，在捣药箱右壁上固定安装有第二轴承，在捣药箱右壁外侧固定安装有第七支架，在第七支架顶端固定安装有第二电机，第二电机的输出轴上固定安装有第二转轴，第二转轴与第二轴承过盈连接，第二转轴上均匀设有多个搅拌杆。所以当需要使用搅拌装置时，先打开第二电机，第二电机带动第二转轴转动，由于第二转轴上均匀设有搅拌杆，所以第二转轴带动搅拌杆转动，从而实现对储药箱中草药的搅拌，使草药松散更容易拿出。

因为还包括有第八支架、气缸、长形管和推板，在捣药箱右壁外侧固定安装有第八支架，第八支架顶端固定安装有气缸，长形管与气缸配合，在捣药箱右壁上设有导向孔，导向孔与长形管配合，在长形管左端固定安装有推板。当需要使用推动装置时，先打开气缸，气缸推动长形管移动，由于推板固定安装在长形管左端，气缸通过长形管推动推板移动，从而实现对捣药箱内草药的推动，让草药集中，使草药能够均匀受力，从而达到更好的捣药效果，使成品的质量更好，更加有效利用原料。

因为还包括有螺栓和挡板，在第六支架左部设置有通孔，在第六支架左部设置有螺纹孔，螺纹孔位于通孔左侧，螺纹孔上配合有螺栓，在第二连接杆顶端固定安装有挡板，第二连接杆与通孔配合。当需要使用调节装置时，将螺栓拧松，然后通过上下移动第二连接杆来调节捣头的高度，调节到合适高度时拧紧螺栓，使第二连接杆卡死，完成调节，从而可以实现对体积不同的草药进行捣碎，而且使捣头能够对捣药箱底部的草药进行捣碎，节省原料和效率。

因为还包括有第九支架、第十支架、安装板和第三弹簧，在第二支架底端固定安装有第九支架，在第二支架底端固定安装有第十支架，第十支架位于第九支架左侧，安装板的一端固定安装在第九支架底端，安装板的另一端固定安装在第十支架的底端，在安装板底部均匀的安装有第三弹簧，第三弹簧与第六支架上端固定连接。当使用辅助装置时，为了保障第六连接杆工作时实现正常的运行，所以在第六支架顶端安装有辅助装置，当第六支架左方下降无法上升时，第三弹簧的弹力会带动第六支架左方上升，当第六支架左方升起无法下降时，第三弹簧的弹力会推动第六支架左方下降，从而达到保证捣药装置正常运行的作用。

（3）有益效果

研制一种兽医用草药捣碎设备，本发明实现了兽医用草药的捣碎功能，草药的捣碎速度快，捣药的速度快，效率高，有效地减少了人工捣药对原料的浪费，极大地降低了人工成本，本发明具有使用方便、使用安全、操作简单、制造成本低等特点。

附图说明

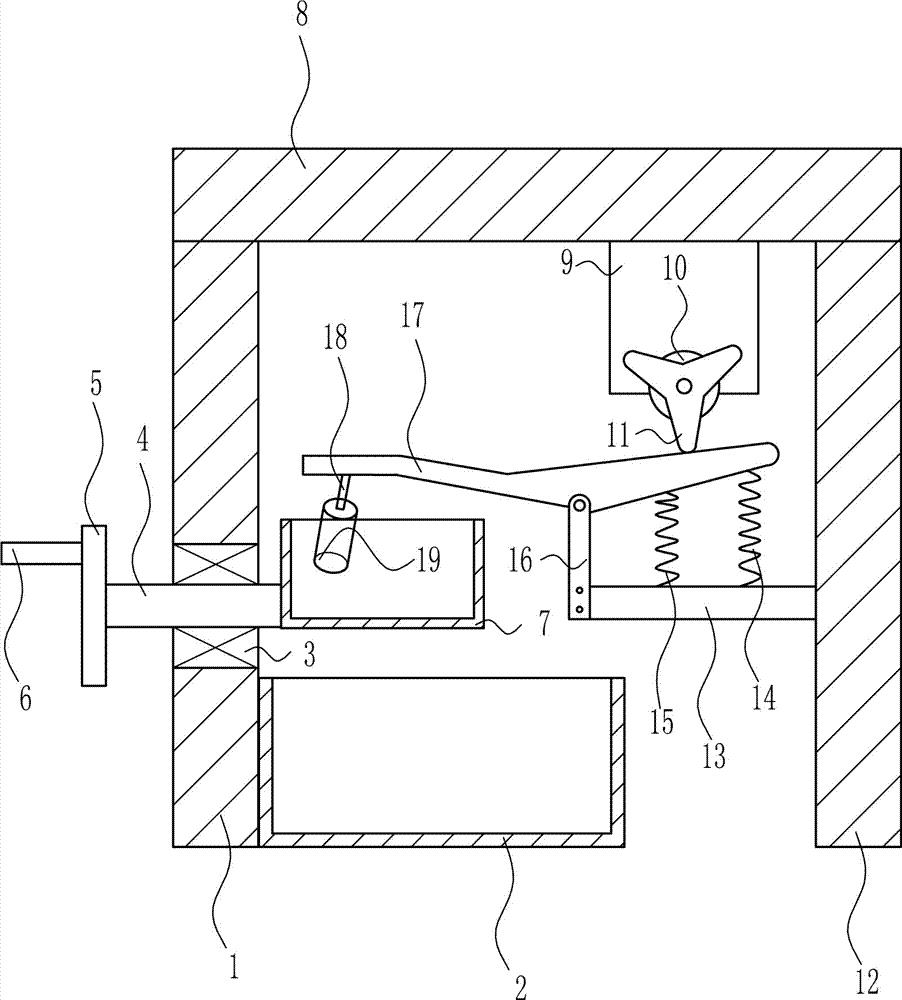

图1为本发明的主视结构示意图。

图2是本发明搅拌装置的主视结构示意图。

图3是本发明推动装置的主视结构示意图。

图4是本发明调节装置的主视结构示意图。

图5是本发明辅助装置的主视结构示意图。

附图中的标记为：1-第一支架，2-储药箱，3-第一轴承，4-第一转轴，5-第一连接杆，6-把手，7-捣药箱，8-第二支架，9-安装块，10-第一电机，11-凸轮，12-第三支架，13-第四支架，14-第一弹簧，15-第二弹簧，16-第五支架，17-第六支架，18-第二连接杆，19-捣头，201-第二轴承，202-第七支架，203-第二电机，204-第二转轴，205-搅拌杆，206-第八支架，207-气缸，208-长形管，209-导向孔，210-推板，191-通孔，192-螺纹孔，193-螺栓，194-挡板，20-第九支架，21-第十支架，22-安装板，23-第三弹簧。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种兽医用草药捣碎设备，如图1-5所示，包括有第一支架1、储药箱2、第一轴承3、第一转轴4、第一连接杆5、把手6、捣药箱7、第二支架8、安装块9、第一电机10、凸轮11、第三支架12、第四支架13、第一弹簧14、第二弹簧15、第五支架16、第六支架17、第二连接杆18和捣头19，在第一支架1下方左侧固定安装有储药箱2，在第一支架1上固定安装有第一轴承3，在第一轴承3内过盈连接有第一转轴4，第一轴承3左端固定安装有第一连接杆5，第一连接杆5上固定安装有把手6，在第一转轴4右端固定安装有捣药箱7，在第一支架1上端固定安装有第二支架8，在第二支架8底端右侧固定安装有安装块9，安装块9下部固定安装有第一电机10，第一电机10的上过盈连接有凸轮11，在第二支架8底端右侧固定安装有第三支架12，第三支架12位于安装块9右侧，在第三支架12左侧固定安装有第四支架13，在第四支架13顶端固定安装有第一弹簧14，在第四支架13顶端固定安装有第二弹簧15，第二弹簧15安装在第一弹簧14左侧，在第四支架13左部固定安装有第五支架16，第五支架16上方转动式连接有第六支架17，第六支架17底端左侧固定连接有第二连接杆18，第二连接杆18底端固定安装有捣头19，捣头19与捣药箱7配合，第六支架17顶端右侧与凸轮11接触，第六支架17底端右侧与第一弹簧14和第二弹簧15固定连接。

实施例2

一种兽医用草药捣碎设备，如图1-5所示，包括有第一支架1、储药箱2、第一轴承3、第一转轴4、第一连接杆5、把手6、捣药箱7、第二支架8、安装块9、第一电机10、凸轮11、第三支架12、第四支架13、第一弹簧14、第二弹簧15、第五支架16、第六支架17、第二连接杆18和捣头19，在第一支架1下方左侧固定安装有储药箱2，在第一支架1上固定安装有第一轴承3，在第一轴承3内过盈连接有第一转轴4，第一轴承3左端固定安装有第一连接杆5，第一连接杆5上固定安装有把手6，在第一转轴4右端固定安装有捣药箱7，在第一支架1上端固定安装有第二支架8，在第二支架8底端右侧固定安装有安装块9，安装块9下部固定安装有第一电机10，第一电机10的上过盈连接有凸轮11，在第二支架8底端右侧固定安装有第三支架12，第三支架12位于安装块9右侧，在第三支架12左侧固定安装有第四支架13，在第四支架13顶端固定安装有第一弹簧14，在第四支架13顶端固定安装有第二弹簧15，第二弹簧15安装在第一弹簧14左侧，在第四支架13左部固定安装有第五支架16，第五支架16上方转动式连接有第六支架17，第六支架17底端左侧固定连接有第二连接杆18，第二连接杆18底端固定安装有捣头19，捣头19与捣药箱7配合，第六支架17顶端右侧与凸轮11接触，第六支架17底端右侧与第一弹簧14和第二弹簧15固定连接。

还包括有第二轴承201、第七支架202、第二电机203、第二转轴204和搅拌杆205，在捣药箱7右壁上固定安装有第二轴承201，在捣药箱7右壁外侧固定安装有第七支架202，在第七支架202顶端固定安装有第二电机203，第二电机203的上固定安装有第二转轴204，第二转轴204与第二轴承201过盈连接，第二转轴204上均匀设有多个搅拌杆205。

实施例3

一种兽医用草药捣碎设备，如图1-5所示，包括有第一支架1、储药箱2、第一轴承3、第一转轴4、第一连接杆5、把手6、捣药箱7、第二支架8、安装块9、第一电机10、凸轮11、第三支架12、第四支架13、第一弹簧14、第二弹簧15、第五支架16、第六支架17、第二连接杆18和捣头19，在第一支架1下方左侧固定安装有储药箱2，在第一支架1上固定安装有第一轴承3，在第一轴承3内过盈连接有第一转轴4，第一轴承3左端固定安装有第一连接杆5，第一连接杆5上固定安装有把手6，在第一转轴4右端固定安装有捣药箱7，在第一支架1上端固定安装有第二支架8，在第二支架8底端右侧固定安装有安装块9，安装块9下部固定安装有第一电机10，第一电机10的上过盈连接有凸轮11，在第二支架8底端右侧固定安装有第三支架12，第三支架12位于安装块9右侧，在第三支架12左侧固定安装有第四支架13，在第四支架13顶端固定安装有第一弹簧14，在第四支架13顶端固定安装有第二弹簧15，第二弹簧15安装在第一弹簧14左侧，在第四支架13左部固定安装有第五支架16，第五支架16上方转动式连接有第六支架17，第六支架17底端左侧固定连接有第二连接杆18，第二连接杆18底端固定安装有捣头19，捣头19与捣药箱7配合，第六支架17顶端右侧与凸轮11接触，第六支架17底端右侧与第一弹簧14和第二弹簧15固定连接。

还包括有第二轴承201、第七支架202、第二电机203、第二转轴204和搅拌杆205，在捣药箱7右壁上固定安装有第二轴承201，在捣药箱7右壁外侧固定安装有第七支架202，在第七支架202顶端固定安装有第二电机203，第二电机203的上固定安装有第二转轴204，第二转轴204与第二轴承201过盈连接，第二转轴204上均匀设有多个搅拌杆205。

还包括有第八支架206、气缸207、长形管208和推板210，在捣药箱7右壁外侧固定安装有第八支架206，第八支架206顶端固定安装有气缸207，长形管208与气缸207配合，在捣药箱7右壁上设有导向孔209，导向孔209与长形管208配合，在长形管208左端固定安装有推板210。

实施例4

一种兽医用草药捣碎设备，如图1-5所示，包括有第一支架1、储药箱2、第一轴承3、第一转轴4、第一连接杆5、把手6、捣药箱7、第二支架8、安装块9、第一电机10、凸轮11、第三支架12、第四支架13、第一弹簧14、第二弹簧15、第五支架16、第六支架17、第二连接杆18和捣头19，在第一支架1下方左侧固定安装有储药箱2，在第一支架1上固定安装有第一轴承3，在第一轴承3内过盈连接有第一转轴4，第一轴承3左端固定安装有第一连接杆5，第一连接杆5上固定安装有把手6，在第一转轴4右端固定安装有捣药箱7，在第一支架1上端固定安装有第二支架8，在第二支架8底端右侧固定安装有安装块9，安装块9下部固定安装有第一电机10，第一电机10的上过盈连接有凸轮11，在第二支架8底端右侧固定安装有第三支架12，第三支架12位于安装块9右侧，在第三支架12左侧固定安装有第四支架13，在第四支架13顶端固定安装有第一弹簧14，在第四支架13顶端固定安装有第二弹簧15，第二弹簧15安装在第一弹簧14左侧，在第四支架13左部固定安装有第五支架16，第五支架16上方转动式连接有第六支架17，第六支架17底端左侧固定连接有第二连接杆18，第二连接杆18底端固定安装有捣头19，捣头19与捣药箱7配合，第六支架17顶端右侧与凸轮11接触，第六支架17底端右侧与第一弹簧14和第二弹簧15固定连接。

还包括有第二轴承201、第七支架202、第二电机203、第二转轴204和搅拌杆205，在捣药箱7右壁上固定安装有第二轴承201，在捣药箱7右壁外侧固定安装有第七支架202，在第七支架202顶端固定安装有第二电机203，第二电机203的上固定安装有第二转轴204，第二转轴204与第二轴承201过盈连接，第二转轴204上均匀设有多个搅拌杆205。

还包括有第八支架206、气缸207、长形管208和推板210，在捣药箱7右壁外侧固定安装有第八支架206，第八支架206顶端固定安装有气缸207，长形管208与气缸207配合，在捣药箱7右壁上设有导向孔209，导向孔209与长形管208配合，在长形管208左端固定安装有推板210。

还包括有螺栓193和挡板194，在第六支架17左部设置有通孔191，在第六支架17左部设置有螺纹孔192，螺纹孔192位于通孔191左侧，螺纹孔192上配合有螺栓193，在第二连接杆18顶端固定安装有挡板194，第二连接杆18与通孔191配合。

还包括有第九支架20、第十支架21、安装板22和第三弹簧23，在第二支架8底端固定安装有第九支架20，在第二支架8底端固定安装有第十支架21，第十支架21位于第九支架20左侧，安装板22的一端固定安装在第九支架20底端，安装板22的另一端固定安装在第十支架21的底端，在安装板22底部均匀的安装有第三弹簧23，第三弹簧23与第六支架17上端固定连接。

工作原理：当需要使用草药捣碎装置时，将需要捣碎的草药放入捣药箱7中，然后打开第一电机10，第一电机10通过输出轴带动凸轮11转动，由于第五支架16与第六支架17转动式连接，且第六支架17右方下端设置有第一弹簧14与第二弹簧15，所以凸轮11的转动使第六支架17右方下降，当转到凸轮11凹下去的部分时，借助第一弹簧14与第二弹簧15的弹力使第六支架17右方上升，从而带动第六支架17左方的第二连接杆18实现升降运动，由于捣头19固定安装在第二连接杆18上，所以第二连接杆18带动捣头19实现升降运动，捣头19的升降运动完成对捣药箱7中草药的碾捣，当完成捣药时，关闭第一电机10，凸轮11不再转动，捣药设备停止捣药，然后手动的摇动把手6，通过第一转轴4带动捣药箱7转动，将捣碎的草药倒入储药箱2，再反向摇动把手6，从而使捣药箱7复位，随后将捣碎的草药从储药箱2中取出开始使用。

因为还包括有第二轴承201、第七支架202、第二电机203、第二转轴204和搅拌杆205，在捣药箱7右壁上固定安装有第二轴承201，在捣药箱7右壁外侧固定安装有第七支架202，在第七支架202顶端固定安装有第二电机203，第二电机203的输出轴上固定安装有第二转轴204，第二转轴204与第二轴承201过盈连接，第二转轴204上均匀设有多个搅拌杆205。所以当需要使用搅拌装置时，先打开第二电机203，第二电机203带动第二转轴204转动，由于第二转轴204上均匀设有搅拌杆205，所以第二转轴204带动搅拌杆205转动，从而实现对储药箱2中草药的搅拌，使草药松散更容易拿出。

因为还包括有第八支架206、气缸207、长形管208和推板210，在捣药箱7右壁外侧固定安装有第八支架206，第八支架206顶端固定安装有气缸207，长形管208与气缸207配合，在捣药箱7右壁上设有导向孔209，导向孔209与长形管208配合，在长形管208左端固定安装有推板210。当需要使用推动装置时，先打开气缸207，气缸207推动长形管208移动，由于推板210固定安装在长形管208左端，气缸207通过长形管208推动推板210移动，从而实现对捣药箱7内草药的推动，让草药集中，使草药能够均匀受力，从而达到更好的捣药效果，使成品的质量更好，更加有效利用原料。

因为还包括有螺栓193和挡板194，在第六支架17左部设置有通孔191，在第六支架17左部设置有螺纹孔192，螺纹孔192位于通孔191左侧，螺纹孔192上配合有螺栓193，在第二连接杆18顶端固定安装有挡板194，第二连接杆18与通孔191配合。当需要使用调节装置时，将螺栓193拧松，然后通过上下移动第二连接杆18来调节捣头19的高度，调节到合适高度时拧紧螺栓193，使第二连接杆18卡死，完成调节，从而可以实现对体积不同的草药进行捣碎，而且使捣头19能够对捣药箱7底部的草药进行捣碎，节省原料和效率。

因为还包括有第九支架20、第十支架21、安装板22和第三弹簧23，在第二支架8底端固定安装有第九支架20，在第二支架8底端固定安装有第十支架21，第十支架21位于第九支架20左侧，安装板22的一端固定安装在第九支架20底端，安装板22的另一端固定安装在第十支架21的底端，在安装板22底部均匀的安装有第三弹簧23，第三弹簧23与第六支架17上端固定连接。当使用辅助装置时，为了保障第六连接杆工作时实现正常的运行，所以在第六支架17顶端安装有辅助装置，当第六支架17左方下降无法上升时，第三弹簧23的弹力会带动第六支架17左方上升，当第六支架17左方升起无法下降时，第三弹簧23的弹力会推动第六支架17左方下降，从而达到保证捣药装置正常运行的作用。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
