技术领域

本实用新型涉及环境工程废气治理技术领域，尤其涉及一种工业尾气氧化脱硝循环水中硝酸盐的脱除装置。

背景技术

现有烟气脱硝的主要技术为通过臭氧发生器产生的臭氧与风机引入的新鲜空气一起输送至氧化反应装置，工业尾气输送至氧化反应装置，在氧化反应装置内，臭氧协同新鲜空气氧化工业尾气中的NO，将其氧化为高价态的氮氧化合物，然后输送至喷淋塔生成亚硝酸盐，再被尿素吸收生成N-2，脱硝后的洁净烟气通过喷淋塔顶部外排，喷淋塔产生的亚硝酸盐通过水泵输送至吸收塔，吸收塔内尿素吸收亚硝酸盐，生成N2后外排，产生的碳酸盐溶液输送至循环池，利用双碱法去除循环水中的污染物；

然而现有的脱除装置在回收含有亚硝酸盐的污染水时，亚硝酸盐容易发生沉淀从而无法进入吸收塔内进行吸收，降低了脱除装置的脱除效率。

实用新型内容

本实用新型的目的是为了解决现有技术中存在脱除装置在回收含有亚硝酸盐的污染水时，亚硝酸盐容易发生沉淀从而无法进入吸收塔内进行吸收，降低了脱除装置的脱除效率的缺点，而提出的一种工业尾气氧化脱硝循环水中硝酸盐的脱除装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种工业尾气氧化脱硝循环水中硝酸盐的脱除装置，包括喷淋塔，所述喷淋塔内滑动安装有移动座，移动座的底部固定安装有吸收罩，喷淋塔的一侧固定安装有安装板，安装板上固定安装有水泵，所述水泵的进水口上固定连接有伸缩管，伸缩管的一端固定连接在吸收罩上，所述移动座的两侧均固定安装有安装板，两个安装板的底部均开设有转动槽，两个转动槽内均转动安装有转动杆，两个转动杆的底端均固定安装有搅拌叶片，两个转动杆上均固定套设有第一齿轮，所述喷淋塔内固定连接有第一齿条，第一齿条与两个第一齿轮啮合。

优选的，所述移动座的一侧开设有滑孔，滑孔内滑动安装有固定杆，固定杆的两端分别焊接在喷淋塔的两侧内壁上，移动座移动时固定杆被动在滑孔内滑动，可以稳定移动座移动时的位置。

优选的，所述移动座的一侧开设有螺纹孔，螺纹孔内螺纹安装有丝杆，丝杆的一端转动安装在喷淋塔的一侧内壁上，第二齿轮带动丝杆来回转动，丝杆带动移动座来回移动，移动座带动吸收罩来回移动位置。

优选的，所述喷淋塔的一侧内壁上开设有固定孔，固定孔内固定安装有密封轴承，丝杆固定套接在密封轴承的内轴上，丝杆的一端固定安装有第二齿轮，丝杆在密封轴承上转动可以稳定丝杆转动时的位置，也可保证喷淋塔的密封性。

优选的，所述喷淋塔的一侧开设有滑槽，滑槽内滑动安装有滑块，滑块的一侧固定安装有第二齿条，第二齿条与第二齿轮啮合，第二齿条的一侧滑动安装有移动块，移动块的一侧转动安装有连接杆，连接杆带动移动块来回移动，移动块带动第二齿条来回移动，第二齿条带动滑块在滑槽内滑动。

优选的，所述喷淋塔的一侧开设有固定槽，固定槽内转动安装有两个皮带轮，固定槽的一侧内壁上固定安装有伺服电机，伺服电机的输出轴固定连接在皮带轮上，两个皮带轮上啮合有同一个皮带，连接杆固定连接在皮带上，伺服电机带动皮带轮转动，皮带轮带动皮带运动，皮带带动连接杆来回移动。

与现有技术相比，本实用新型的有益效果在于：

(1)本方案通过水泵将吸收罩内的含有亚硝酸盐的废水吸出喷淋塔外，并输送到吸收塔中进行吸收亚硝酸盐，生成氮气后外排，在水泵吸收废水的同时，伺服电机带动皮带轮转动，皮带带动连接杆来回移动，移动块带动第二齿条来回移动，第二齿条带动第二齿轮来回转动；

(2)本方案通过第二齿轮带动丝杆来回转动，，移动座带动吸收罩来回移动位置，安装板带动对应的转动杆来回移动，转动杆带动对应的搅拌叶片和第一齿轮来回移动，第一齿轮带动转动杆转动，搅拌叶片对废水中的亚硝酸盐进行搅拌；

本实用新型结构合理，操作方便，该脱除装置在回收时可以对废水进行搅拌，亚硝酸盐不会发生沉淀，可以有效回收亚硝酸盐，提高了脱除装置的脱除效率。

附图说明

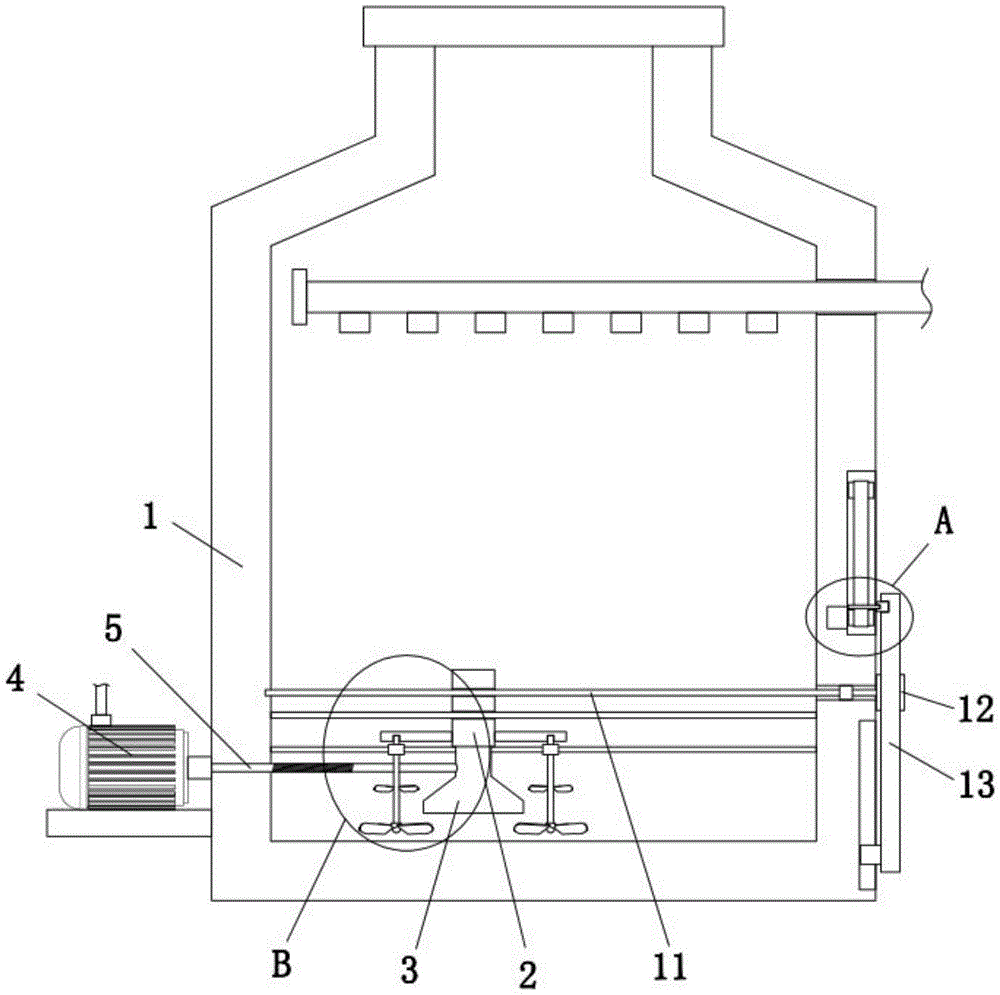

图1为本实用新型提出的一种工业尾气氧化脱硝循环水中硝酸盐的脱除装置的主视结构示意图；

图2为本实用新型提出的一种工业尾气氧化脱硝循环水中硝酸盐的脱除装置的A部分结构示意图；

图3为本实用新型提出的一种工业尾气氧化脱硝循环水中硝酸盐的脱除装置的B部分结构示意图。

图中：1、喷淋塔；2、移动座；3、吸收罩；4、水泵；5、伸缩管；6、安装板；7、转动杆；8、搅拌叶片；9、第一齿轮；10、第一齿条；11、丝杆；12、第二齿轮；13、第二齿条；14、移动块；15、固定槽；16、皮带轮；17、伺服电机；18、皮带；19、连接杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种工业尾气氧化脱硝循环水中硝酸盐的脱除装置，包括喷淋塔1，喷淋塔1内滑动安装有移动座2，移动座2的底部固定安装有吸收罩3，喷淋塔1的一侧固定安装有安装板，安装板上固定安装有水泵4，水泵4的进水口上固定连接有伸缩管5，伸缩管5的一端固定连接在吸收罩3上，移动座2的两侧均固定安装有安装板6，两个安装板6的底部均开设有转动槽，两个转动槽内均转动安装有转动杆7，两个转动杆7的底端均固定安装有搅拌叶片8，两个转动杆7上均固定套设有第一齿轮9，喷淋塔1内固定连接有第一齿条10，第一齿条10与两个第一齿轮9啮合。

本实施例中，移动座2的一侧开设有滑孔，滑孔内滑动安装有固定杆，固定杆的两端分别焊接在喷淋塔1的两侧内壁上，移动座2移动时固定杆被动在滑孔内滑动，可以稳定移动座2移动时的位置。

本实施例中，移动座2的一侧开设有螺纹孔，螺纹孔内螺纹安装有丝杆11，丝杆11的一端转动安装在喷淋塔1的一侧内壁上，第二齿轮12带动丝杆11来回转动，丝杆11带动移动座2来回移动，移动座2带动吸收罩3来回移动位置。

本实施例中，喷淋塔1的一侧内壁上开设有固定孔，固定孔内固定安装有密封轴承，丝杆11固定套接在密封轴承的内轴上，丝杆11的一端固定安装有第二齿轮12，丝杆11在密封轴承上转动可以稳定丝杆11转动时的位置，也可保证喷淋塔1的密封性。

本实施例中，喷淋塔1的一侧开设有滑槽，滑槽内滑动安装有滑块，滑块的一侧固定安装有第二齿条13，第二齿条13与第二齿轮12啮合，第二齿条13的一侧滑动安装有移动块14，移动块14的一侧转动安装有连接杆19，连接杆19带动移动块14来回移动，移动块14带动第二齿条13来回移动，第二齿条13带动滑块在滑槽内滑动。

本实施例中，喷淋塔1的一侧开设有固定槽15，固定槽15内转动安装有两个皮带轮16，固定槽15的一侧内壁上固定安装有伺服电机17，伺服电机17的输出轴固定连接在皮带轮16上，两个皮带轮16上啮合有同一个皮带18，连接杆19固定连接在皮带18上，伺服电机17带动皮带轮16转动，皮带轮16带动皮带18运动，皮带18带动连接杆19来回移动。

本实施例中，通过水泵4将吸收罩3内的含有亚硝酸盐的废水吸出喷淋塔1外，并输送到吸收塔中进行吸收亚硝酸盐，生成氮气后外排，在水泵4吸收废水的同时，伺服电机17带动皮带轮16转动，皮带轮16带动皮带18运动，皮带18带动连接杆19来回移动，连接杆19带动移动块14来回移动，移动块14带动第二齿条13来回移动，第二齿条13带动滑块在滑槽内滑动，第二齿条13带动第二齿轮12来回转动，通过第二齿轮12带动丝杆11来回转动，丝杆11带动移动座2来回移动，移动座2带动吸收罩3来回移动位置，吸收罩3同时带动两个安装板6来回移动，安装板6带动对应的转动杆7来回移动，转动杆7带动对应的搅拌叶片8和第一齿轮9来回移动，第一齿轮9与第一齿条10啮合并转动，第一齿轮9带动转动杆7转动，转动杆7带动搅拌叶片8转动，搅拌叶片8对废水中的亚硝酸盐进行搅拌，本实用新型结构合理，操作方便，该脱除装置在回收时可以对废水进行搅拌，亚硝酸盐不会发生沉淀，可以有效回收亚硝酸盐，提高了脱除装置的脱除效率。
