技术领域

本实用新型涉及脱硫设备技术领域，尤其涉及一种硫酸工业尾气脱硫装置。

背景技术

硫酸是十大重要工业化学品之一，广泛应用于各个工业部，经检索，授权公告号为CN204159201U的专利文件公开了硫酸尾气脱硫装置,包括吸收塔、喷淋装置，所述喷淋装置由循环泵、计量泵、双氧水储槽和喷淋器组成，将双氧水法和活性炭法结合，硫酸尾气首先通过双氧水氧化为硫酸，生成的硫酸进入收集槽，经双氧水处理后的尾气通过活性炭吸附储层，活性炭对尾气进行物理吸附和化学吸附。

但上述设计还存在不足之处，上述设计当脱硫一段时间活性炭孔隙内的硫酸达到饱和时，需要对活性碳吸附储层进行拆卸并用再生液(水)冲洗出硫酸，使活性炭恢复脱硫能力，进行重复使用，存在着不便于对活性炭吸附储层进行拆卸的问题，因此我们提出了一种硫酸工业尾气脱硫装置用于解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在不便于对活性炭吸附储层进行拆卸的缺点，而提出的一种硫酸工业尾气脱硫装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种硫酸工业尾气脱硫装置，包括脱硫塔，所述脱硫塔的一侧开设有进气口，脱硫塔的顶部固定安装有过滤箱，过滤箱的顶部设有盖板，盖板上安装有出气口，盖板的底部固定安装有多个固定杆的一端，多个固定杆的另一端固定安装有同一个活性炭吸收储层，盖板的两侧均固定安装有固定板，过滤箱的两侧均开设有固定槽，固定板上开设有螺纹孔，螺纹孔内螺纹安装有固定螺栓，且固定螺栓与固定槽相适配，过滤箱的顶部开设有多个定位槽，盖板的底部固定安装有多个定位杆，且定位杆与对应的定位槽相适配，定位杆的一侧开设有卡槽。

优选的，所述定位槽的一侧内壁上开设有第一槽，第一槽内滑动安装有卡杆，且卡杆与对应的卡槽相适配，由于设置有卡杆和卡槽，能够对定位杆进行固定。

优选的，所述卡杆的一侧固定安装有复位弹簧的一端，复位弹簧的另一端固定安装在第一槽的内壁上，由于设置有复位弹簧，能够使得卡杆进行复位。

优选的，所述第一槽的顶部内壁上开设有连通孔，连通孔内滑动安装有三角座，三角座延伸至固定槽内，由于设置有三角座，固定螺栓能够对三角座进行挤压。

优选的，所述连通孔的一侧内壁上开设有第二槽，三角座的一侧固定安装有横杆，且横杆滑动安装在第二槽内，由于设置有横杆，三角座的一侧能够带动横杆进行移动。

优选的，所述横杆的底部固定安装有压杆，压杆延伸至第一槽内，卡杆的顶部开设有斜槽，且压杆与斜槽相适配，由于设置有斜槽，压杆通过斜槽能够带动卡杆进行移动。

本实用新型中，所述一种硫酸工业尾气脱硫装置当对活性炭吸收储层进行拆卸并洗酸时，转动固定螺栓，在螺纹孔的作用下，使得固定螺栓一边转动一边移动，固定螺栓脱离固定槽，在复位弹簧的弹力作用下，使得卡杆进行复位并脱离卡槽，然后向上移动盖板，使得盖板通过固定杆带动活性炭吸收储层进行移动，从而能够对活性炭吸收储层进行拆卸，从而便于对活性炭吸收储层进行洗酸并重复使用。

本实用新型设计合理，结构简单，操作方便，便于对活性炭吸收储层进行拆卸，从而便于对活性炭吸收储层进行洗酸并重复使用。

附图说明

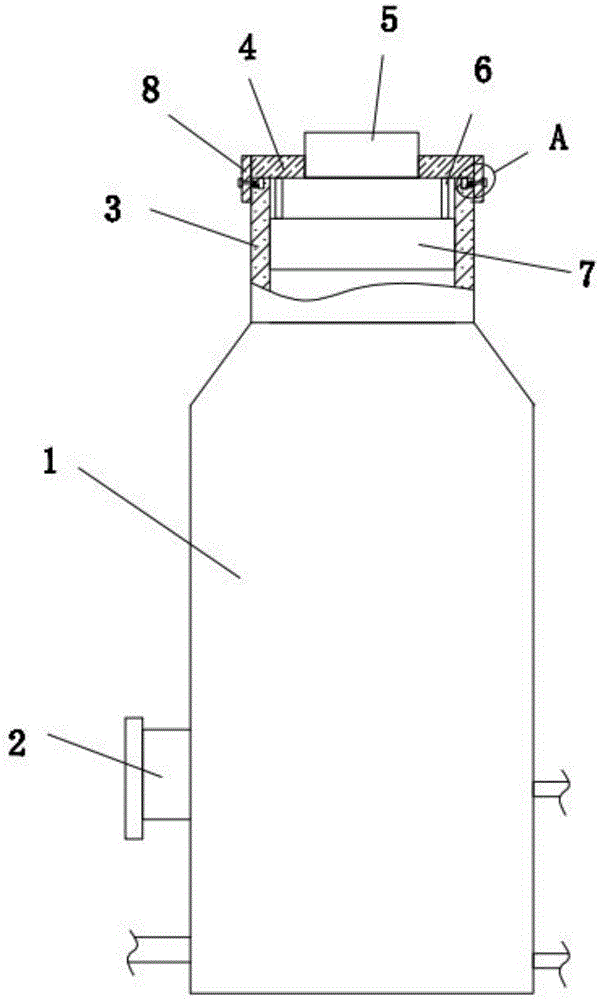

图1为本实用新型提出的一种硫酸工业尾气脱硫装置的结构示意图；

图2为本实用新型提出的一种硫酸工业尾气脱硫装置的A部分结构示意图；

图3为本实用新型提出的一种硫酸工业尾气脱硫装置的B部分结构示意图。

图中：1、脱硫塔；2、进气口；3、过滤箱；4、盖板；5、出气口；6、固定杆；7、活性炭吸收储层；8、固定板；9、固定槽；10、螺纹孔；11、固定螺栓；12、定位槽；13、定位杆；14、卡槽；15、第一槽；16、卡杆；17、斜槽；18、连通孔；19、三角座；20、第二槽；21、横杆；22、压杆；23、复位弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种硫酸工业尾气脱硫装置，包括脱硫塔1，脱硫塔1的一侧开设有进气口2，脱硫塔1的顶部固定安装有过滤箱3，过滤箱3的顶部设有盖板4，盖板4上安装有出气口5，盖板4的底部固定安装有多个固定杆6的一端，多个固定杆6的另一端固定安装有同一个活性炭吸收储层7，盖板4的两侧均固定安装有固定板8，过滤箱3的两侧均开设有固定槽9，固定板8上开设有螺纹孔10，螺纹孔10内螺纹安装有固定螺栓11，且固定螺栓11与固定槽9相适配，过滤箱3的顶部开设有多个定位槽12，盖板4的底部固定安装有多个定位杆13，且定位杆13与对应的定位槽12相适配，定位杆13的一侧开设有卡槽14。

本实用新型中，定位槽12的一侧内壁上开设有第一槽15，第一槽15内滑动安装有卡杆16，且卡杆16与对应的卡槽14相适配，由于设置有卡杆16和卡槽14，能够对定位杆13进行固定。

本实用新型中，卡杆16的一侧固定安装有复位弹簧23的一端，复位弹簧23的另一端固定安装在第一槽15的内壁上，由于设置有复位弹簧23，能够使得卡杆16进行复位。

本实用新型中，第一槽15的顶部内壁上开设有连通孔18，连通孔18内滑动安装有三角座19，三角座19延伸至固定槽9内，由于设置有三角座19，固定螺栓11能够对三角座19进行挤压。

本实用新型中，连通孔18的一侧内壁上开设有第二槽20，三角座19的一侧固定安装有横杆21，且横杆21滑动安装在第二槽20内，由于设置有横杆21，三角座19的一侧能够带动横杆21进行移动。

本实用新型中，横杆21的底部固定安装有压杆22，压杆22延伸至第一槽15内，卡杆16的顶部开设有斜槽17，且压杆22与斜槽17相适配，由于设置有斜槽17，压杆22通过斜槽17能够带动卡杆16进行移动。

本实用新型中，当对活性炭吸收储层7进行拆卸并洗酸时，转动固定螺栓11，在螺纹孔10的作用下，使得固定螺栓11一边转动一边移动，固定螺栓11脱离固定槽9，在复位弹簧23的弹力作用下，使得卡杆16进行复位并脱离卡槽14，然后向上移动盖板4，使得盖板4通过固定杆6带动活性炭吸收储层7进行移动，从而能够对活性炭吸收储层7进行拆卸，从而便于对活性炭吸收储层7进行洗酸并重复使用，当对活性炭吸收储层7进行安装时，把盖板4放置在过滤箱3上，使得定位杆13卡入对应的定位槽12内，然后反向转动固定螺栓11，使得固定螺栓11卡入对应的固定槽9，固定螺栓11对三角座19进行挤压，使得三角座19向下移动，三角座19通过横杆21带动压杆22进行移动，压杆22通过斜槽17带动卡杆16进行移动，使得卡杆16卡入卡槽14内，卡杆16对复位弹簧23进行拉伸，能够对盖板4进行固定，从而能够对活性炭吸收储层7进行固定。
