技术领域

本实用新型属于筛选装置技术领域，具体涉及一种具有干燥功能的化妆品原料筛选装置。

背景技术

化妆品是除了简单的清洁用品以外，被用来提升人体美丽程度的物质。化妆品的使用起源相当早且普遍，特别是在有一定经济基础的女性会经常使用。化妆品是指修正人体气味，保持良好状态为目的的化学工业品或精细化工产品，或者以涂抹、喷洒或者其他类似方法，散布于人体表面的任何部位，如皮肤、毛发、指趾甲、唇齿等，以达到清洁、保养、美容、修饰和改变外观，但是现在的化妆品在原料筛选时比较麻烦，而且还没有办法对化妆品原料进行烘干。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种具有干燥功能的化妆品原料筛选装置，具有便于筛选和可以烘干的特点。

为实现上述目的，本实用新型提供如下技术方案：一种具有干燥功能的化妆品原料筛选装置，包括箱体，所述箱体内部设置有筛选机构，所述箱体表面开设有出风口，所述出风口内设置有排风扇，所述箱体表面开设有进风口，所述进风口表面固定连接有过滤网，所述箱体内壁固定连接有烘烤灯，所述烘烤灯共有两个，且对称连接在箱体内壁，所述箱体内部设置有移动机构，所述箱体表面通过合页活动活动连接有盖板，所述盖板表面固定连接有、第一把手，所述箱体通过合页活动连接有箱门，所述箱门表面固定连接有第二把手。

优选的，所述筛选机构包括滑槽，所述滑槽开设在箱体内壁，所述滑槽内滑动连接有滑块，所述滑块另一端固定连接有连接块，所述连接块另一端固定连接有筛选箱，所述筛选箱表面固定连接有伸缩杆，所述伸缩杆另一端固定连接有支撑板，所述伸缩杆表面套接有弹簧，所述支撑板固定连接在箱体内壁。

优选的，所述有支撑板表面固定连接有固定块，所述固定块表面固定连接有第一正反电机，所述第一正反电机的输出轴固定连接有扇形齿轮，所述筛选箱表面固定连接有齿条，所述齿条与扇形齿轮相匹配，所述筛选箱下表面镶嵌有过滤板，所述筛选箱下表面固定连接有限位板，所述支撑板共有两个，且对称连接在箱体内壁，所述滑槽共有两个，且对称开设在箱体内壁，所述限位板共有两个，且对称连接在筛选箱下表面。

优选的，所述移动机构包括第二正反电机，所述第二正反电机固定连接在箱体内壁，所述第二正反电机的输出轴固定连接有螺纹柱，所述螺纹柱表面螺纹连接有螺纹帽，所述螺纹帽表面固定连接有固定杆，所述固定杆另一端固定连接有烘干箱，所述螺纹柱另一端固定连接有转轴，所述箱体内壁固定连接有轴承，所述转轴穿设在轴承内，所述箱体内部设置有滑杆，所述滑杆表面套接有滑套，所述滑套表面固定连接有连接杆，所述连接杆另一端固定连接在烘干箱下表面。

优选的，所述箱体表面镶嵌有观察窗，所述箱体表面固定连接有控制开关，所述箱体下表面固定连接有蓄电池，所述箱体下表面固定连接有支撑腿，所述支撑腿共有四个，且呈矩形连接在箱体下表面。

与现有技术相比，本实用新型的有益效果是：

本实用新型，通过设置通过设置筛选机构，当人们需要对化妆品原料进行筛选时，人们通过控制开关控制第一正反电机运作，在第一正反电机、扇形齿轮和齿条的共同作用下，筛选箱内的化妆品原料得以进行震动，可以对筛选箱内的化妆品原料进行筛选，从而在对筛选化妆品原料时更加方便，通过设置移动机构，当人们需要将烘干好的化妆品原料移出箱体内时，人们只需要控制第二正反电机运作，第二正反电机运作带动螺纹柱转动，在螺纹柱和螺纹帽的相互作用下，可以将载有化妆品原料的烘干箱移动箱体，从而减轻了人们的工作压力，进而人们更加方便的移出烘干完成的化妆品原料。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

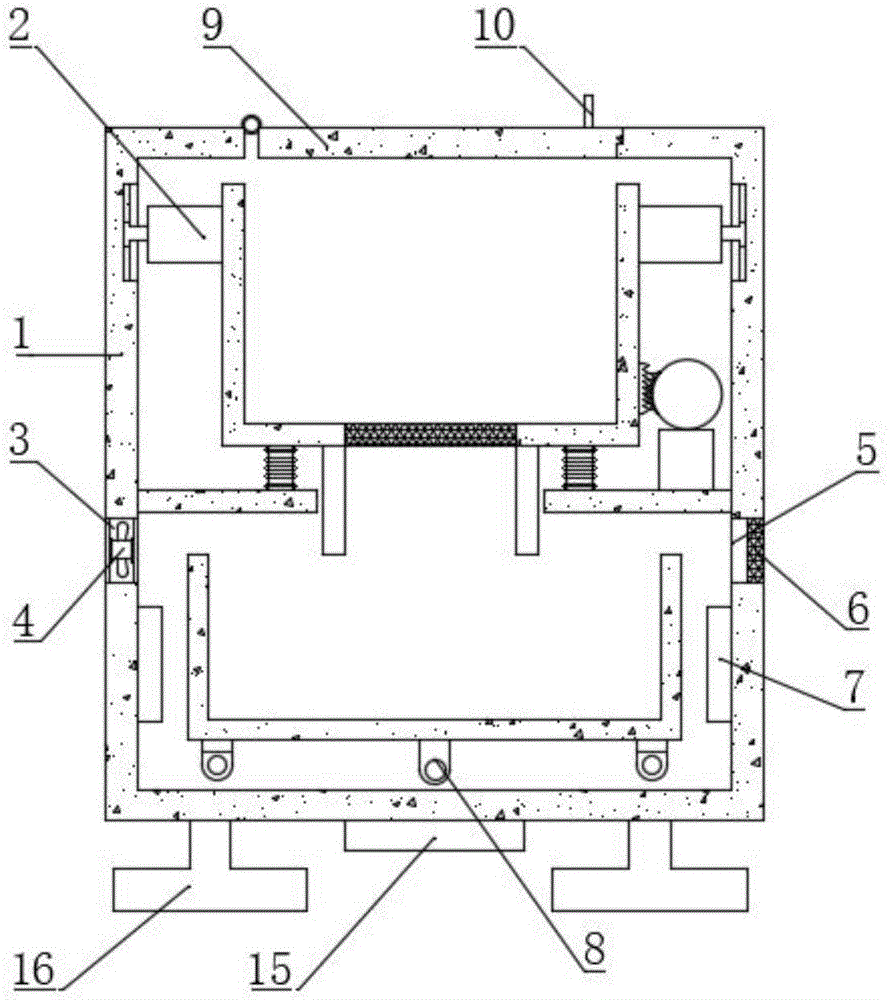

图1为本实用新型正视剖面的结构示意图；

图2为本实用新型侧视剖面的结构示意图；

图3为本实用新型正视的结构示意图；

图4为本实用新型中筛选机构的结构示意图；

图5为本实用新型中移动机构的结构示意图；

图中：1、箱体；2、筛选机构；201、滑槽；202、滑块；203、连接块；204、筛选箱；205、支撑板；206、固定块；207、第一正反电机；208、扇形齿轮；209、齿条；210、伸缩杆；211、弹簧；212、过滤板；213、限位板；3、出风口；4、排风扇；5、进风口；6、过滤网；7、烘烤灯；8、移动机构；801、第二正反电机；802、螺纹柱；803、螺纹帽；804、固定杆；805、轴承；806、转轴；807、滑杆；808、滑套；809、连接杆；810、烘干箱；9、盖板；10、第一把手；11、箱门；12、第二把手；13、观察窗；14、控制开关；15、蓄电池；16、支撑腿。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-5，本实用新型提供以下技术方案：一种具有干燥功能的化妆品原料筛选装置，包括箱体1，所述箱体1内部设置有筛选机构2，所述箱体1表面开设有出风口3，所述出风口3内设置有排风扇4，所述箱体1表面开设有进风口5，所述进风口5表面固定连接有过滤网6，所述箱体1内壁固定连接有烘烤灯7，所述烘烤灯7共有两个，且对称连接在箱体1内壁，所述箱体1内部设置有移动机构8，所述箱体1表面通过合页活动活动连接有盖板9，所述盖板9表面固定连接有、第一把手10，所述箱体1通过合页活动连接有箱门11，所述箱门11表面固定连接有第二把手12。

具体的，所述筛选机构2包括滑槽201，所述滑槽201开设在箱体1内壁，所述滑槽201内滑动连接有滑块202，所述滑块202另一端固定连接有连接块203，所述连接块203另一端固定连接有筛选箱204，所述筛选箱204表面固定连接有伸缩杆210，所述伸缩杆210另一端固定连接有支撑板205，通过设置通过设置筛选机构2，当人们需要对化妆品原料进行筛选时，人们通过控制开关14控制第一正反电机207运作，在第一正反电机207、扇形齿轮208和齿条209的共同作用下，筛选箱204内的化妆品原料得以进行震动，可以对筛选箱204内的化妆品原料进行筛选，从而在对筛选化妆品原料时更加方便，所述伸缩杆210表面套接有弹簧211，所述支撑板205固定连接在箱体1内壁。

具体的，所述有支撑板205表面固定连接有固定块206，所述固定块206表面固定连接有第一正反电机207，所述第一正反电机207的输出轴固定连接有扇形齿轮208，所述筛选箱204表面固定连接有齿条209，所述齿条209与扇形齿轮208相匹配，所述筛选箱204下表面镶嵌有过滤板212，所述筛选箱204下表面固定连接有限位板213，所述支撑板205共有两个，且对称连接在箱体1内壁，所述滑槽201共有两个，且对称开设在箱体1内壁，所述限位板213共有两个，且对称连接在筛选箱204下表面。

具体的，所述移动机构8包括第二正反电机801，所述第二正反电机801固定连接在箱体1内壁，所述第二正反电机801的输出轴固定连接有螺纹柱802，所述螺纹柱802表面螺纹连接有螺纹帽803，所述螺纹帽803表面固定连接有固定杆804，所述固定杆804另一端固定连接有烘干箱810，所述螺纹柱802另一端固定连接有转轴806，所述箱体1内壁固定连接有轴承805，所述转轴806穿设在轴承805内，所述箱体1内部设置有滑杆807，通过设置移动机构8，当人们需要将烘干好的化妆品原料移出箱体1内时，人们只需要控制第二正反电机801运作，第二正反电机801运作带动螺纹柱802转动，在螺纹柱802和螺纹帽803的相互作用下，可以将载有化妆品原料的烘干箱810移动箱体1，从而减轻了人们的工作压力，进而人们更加方便的移出烘干完成的化妆品原料，所述滑杆807表面套接有滑套808，所述滑套808表面固定连接有连接杆809，所述连接杆809另一端固定连接在烘干箱810下表面。

具体的，所述箱体1表面镶嵌有观察窗13，所述箱体1表面固定连接有控制开关14，所述箱体1下表面固定连接有蓄电池15，所述箱体1下表面固定连接有支撑腿16，所述支撑腿16共有四个，且呈矩形连接在箱体1下表面。

本实用新型的工作原理及使用流程：本实用新型，在使用时，首先将该装置放置到合适的位置，当人们需要对化妆品原料进行筛选时，人们只需要将化妆品原料放入到筛选箱204内，然后人们通过控制开关14控制第一正反电机207运作，第一正反电机207运作带动扇形齿轮208运作，在扇形齿轮208和齿条209的相互作用下，筛选箱204得以进行晃动，从而得以对筛选箱204内的化妆品原料进行筛选，在过滤板212的作用下，筛选合格的化妆品原料得以进入到烘干箱810内，当人们需要对筛选完成的化妆品进行烘干时，人们通过控制开关14控制烘烤灯7运作，在烘烤灯7的烘烤下，从而烘干箱810内的化妆品原料得以进行烘干，当需要对烘干箱810内的化妆品原料进行取出时，人们只需要通过控制开关14控制第二正反电机801运作，第二正反电机801运作带动螺纹柱802转动，在螺纹柱802和螺纹帽803的共同作用下，从而烘干箱810得以移出箱体1，当人们需要对筛选不合格的化妆品原料需要移动筛选箱204内时，人们通过拉动第一把手10带动盖板9打开，从而对筛选箱204内的不合格原料进行取出。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
