技术领域

本实用新型涉及微生物领域，具体为一种微生物培养装置。

背景技术

微生物培养，是指借助人工配制的培养基和人为创造的培养条件(如培养温度等)，使微生物快速生长繁殖，称为微生物培养。微生物培养可分为纯培养和混合培养，前者是指对已纯化的单一菌种进行培养和利用；后者是指对混合菌种或自然样品(如土壤)中的微生物进行培养，然后根据培养基上所生长微生物的种类和数量，可在一定程度上估算土壤中微生物的多样性与数量。

在微生物培养过程中，有时会使用摇床对装有微生物溶液的锥形瓶进行频率摇晃，通过摇晃能增加培养液与空气的接触，增加微生物的繁殖速度，广泛用于对温度和振荡频率有较高要求的细菌培养、发酵、杂交、生物化学反应以及酶和组织研究等，但是现有的微生物培养摇床只是通过平台带动容器进行水平面上的运动，存在对瓶体的震荡效果不足，摇晃不均匀等问题。

实用新型内容

本实用新型的目的旨在于解决现有摇床对瓶体的震荡效果不足，摇晃不均匀的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种微生物培养摇床，包括外壳，外壳上部通过铰链安装有玻璃罩，外壳的右侧面板上设置有装置的控制面板，外壳内设置有摇摆机构，摇摆机构的上方连接有连杆，连杆的顶端设置有调节扣，调节扣的两端设置有缓冲机构，缓冲机构内安装有锥形瓶的固定架。

作为本实用新型进一步的方案：摇摆机构由主轴、转盘与摆盘组成，主轴固定在外壳内部空间的底部，主轴外套接有转盘，主轴的顶部活动连接有摆盘。

作为本实用新型进一步的方案：转盘的底部设置有传动轮，传动轮通过传动皮带与右侧的驱动电机传动连接，转盘的上表面设置有两个固定顶针与一个伸缩顶针，三个顶针互相间隔120°环形分布在转盘上，固定顶针高度与伸缩顶针收缩时高度一致。

作为本实用新型进一步的方案：摆盘底部呈圆锥形，圆锥形的顶部与主轴顶端设置的滚珠活动连接，摆盘的两侧连接有限位弹簧，限位弹簧的另一端与两侧外壳的突出结构固定连接。

作为本实用新型进一步的方案：连杆与调节扣通过卡扣结构连接，调节扣位置可以上下调节。

作为本实用新型进一步的方案：缓冲机构由外活动环与内活动环组成，内活动环与外活动环通过转轴连接，外活动环与调节扣也通过转轴连接，转轴为阻尼转轴。

作为本实用新型进一步的方案：固定架由连接筒、底托与固定侧架组成，底托呈圆形，两侧通过铰链连接有固定侧架，固定侧架顶端闭合形成环形结构，环形结构外侧设置有螺纹结构，通过螺纹结构与连接筒螺纹连接，连接筒的顶端也设置有螺纹结构，通过螺纹结构与内活动环螺纹连接。

作为本实用新型进一步的方案：固定架固定侧架的外侧设置有由两个半环组成的环形的橡胶环。

有益效果

1.本实用新型设置有摇摆机构，通过摇摆结构的转盘与摆盘配合，带动固定架内的锥形瓶进行立体摆动，与传统摇床相比，增加了锥形瓶摆动时的维度，从而提高瓶内培养液的震荡效果，提升微生物的培养效率与效果。

2.本实用新型设置有缓冲机构，通过阻尼转轴连接内活动环与外活动环，起到缓冲内活动环与外活动环转动速度，使得固定架与固定架内锥形瓶与重力方向与缓冲机构运动方向之间一直存在一定角度，从而增强装置的震荡效果，提升微生物的培养效率与效果。

3.本实用新型设置有固定架，通过固定架包裹锥形瓶与连接缓冲机构，起到固定锥形瓶的作用，相比一般卡扣连接的摇床，保证了连接与固定的稳定性，提高了安全系数。

附图说明

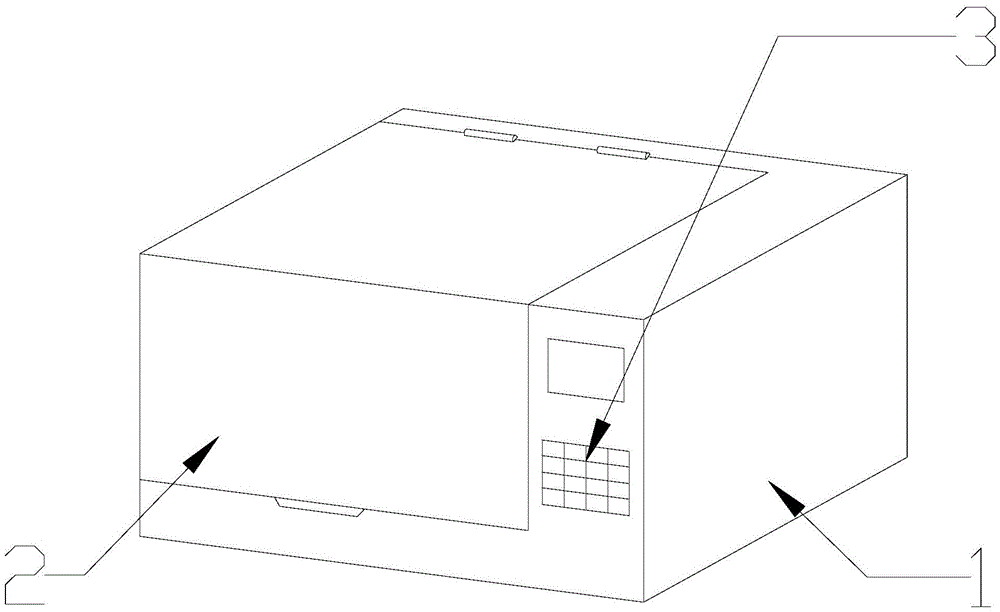

图1为本实用新型的整体结构示意图。

图2为本实用新型的整体结构剖视图。

图3为本实用新型的摇摆机构结构示意图。

图4为本实用新型的缓冲机构机构示意图。

图5为本实用新型的固定架机构剖视图。

图1-5中：1-外壳，2-玻璃罩，3-控制面板，4-摇摆机构，401-主轴，402-转盘，403-传动轮，404-固定顶针，405-伸缩顶针，406-滚珠，407-摆盘，408-限位弹簧，5-驱动电机，6-连杆，7-调节扣，8-缓冲机构，801-外活动环，802-内活动环，803-转轴，9-固定架，901-连接筒，902-底托,903-固定侧架，904-橡胶块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型实施例中，一种微生物培养摇床，包括外壳1，玻璃罩2，控制面板3，摇摆机构4，主轴401，转盘402，传动轮403，固定顶针404，伸缩顶针405，滚珠406，摆盘407，限位弹簧408，驱动电机5，连杆6，调节扣7，缓冲机构8，外活动环801，内活动环802，转轴803，固定架9，连接筒901，底托902,固定侧架903，橡胶块904，外壳1上部通过铰链安装有玻璃罩2，外壳1的右侧面板上设置有装置的控制面板3，外壳1内设置有摇摆机构4，摇摆机构4的上方连接有连杆6，连杆6的顶端设置有调节扣7，调节扣7的两端设置有缓冲机构8，缓冲机构8内安装有锥形瓶的固定架9。

其中：摇摆机构4由主轴401、转盘402与摆盘407组成，主轴401固定在外壳1内部空间的底部，主轴401外套接有转盘402，主轴401的顶部活动连接有摆盘407，通过转盘402带动摆盘407进行摇摆，实现装置的摇摆。

其中：转盘402的底部设置有传动轮403，传动轮403通过传动皮带与右侧的驱动电机5传动连接，转盘402的上表面设置有两个固定顶针404与一个伸缩顶针405，三个顶针互相间隔120°环形分布在转盘402上，固定顶针404高度与伸缩顶针405收缩时高度一致，通过伸缩顶针405探出，与固定顶针404形成高度差，再由转盘402带动顶针运动，使得摆盘407做圆周偏斜，实现摇摆效果，通过设置三个顶针实现结构上的稳定。

其中：摆盘407底部呈圆锥形，圆锥形的顶部与主轴401顶端设置的滚珠406活动连接，摆盘407的两侧连接有限位弹簧408，限位弹簧408的另一端与两侧外壳1的突出结构固定连接，通过与滚珠406连接，实现摆盘407朝向的自由改变，两端的限位弹簧408对摆盘407水平角度进行固定，防止摆盘407随转盘402运动角度发生偏转。

其中：连杆6与调节扣7通过卡扣结构连接，调节扣7位置可以上下调节，通过调节调节扣7的高度可以通过控制连杆6长度控制装置的摇摆程度。

其中：缓冲机构8由外活动环801与内活动环802组成，内活动环802与外活动环801通过转轴803连接，外活动环801与调节扣7也通过转轴803连接，转轴803为阻尼转轴，设置阻尼转轴，在转轴803转动时的阻力与锥形瓶自重的影响下，可以延迟固定架9的转动，使得固定架9与调节扣7的运动角度存在一定偏差，从而增强装置的震荡效果。

其中：固定架9由连接筒901、底托902与固定侧架903组成，底托902呈圆形，两侧通过铰链连接有固定侧架903，固定侧架903顶端闭合形成环形结构，环形结构外侧设置有螺纹结构，通过螺纹结构与连接筒901螺纹连接，连接筒901的顶端也设置有螺纹结构，通过螺纹结构与内活动环802螺纹连接，通过两侧固定侧架903对锥形瓶进行固定，顶端通过连接筒901固定并连接到内活动环802上，与锥形瓶的连接稳定，不会发生锥形瓶脱落的现象。

其中：固定架9固定侧架903的外侧设置有由两个半环组成的环形的橡胶环904，防止在安装锥形瓶至固定架9内时或装置运转时，可能的对锥形瓶的磕碰导致的锥形瓶受损。

在使用本实用新型时，打开外壳1上的玻璃罩2，取下内活动环802上的固定架9，将连接筒901拿下，把装有培养液的锥形瓶置于固定侧架903之间，固定侧架903顶端通过连接筒901固定，再将连接筒901固定连接到内活动环802上，调节调节扣7在连杆6上的位置高度，关闭玻璃罩2，为装置连接外界电源，通过控制面板3设置摇床工作时间，启动摇床，驱动电机5通电转动，通过传动皮带与传动403轮带动转盘402转动，转盘402上的伸缩顶针405探出，将摆盘407顶至偏斜状态，随着转盘402的转动，带动摆盘407的偏斜方向做圆周运动，从而带动调节扣7两端通过缓冲机构8连接的固定架9做震荡动作，从而增强微生物的繁殖速率。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
