技术领域

本实用新型涉及发动机技术领域，具体的，涉及一种发动机拆装架。

背景技术

发动机是一种能够把其它形式的能转化为机械能的机器，包括如内燃机、外燃机、喷气发动机、电动机等。而在需要对发动机进行拆装的时候需要将其固定在拆装架上，然后通过转动其拆装架上的转盘来让发动机进行旋转，使得能够对发动机的各个方向的部分进行拆装，但是通过拆装架进行拆装的时候很容易因为零件会直接从空中掉落，使得零件会因为弹性而掉落到地面上的各个位置，很容易导致一下小型零件的遗失，使得对发动机的拆装造成一定的麻烦。

实用新型内容

本实用新型旨在于解决发动机拆装架在进行拆装的时候容易因为零件从空中直接掉落导致发生其因为弹力而掉落到地面的各个位置的技术问题.

为实现上述目的，本实用新型提供如下技术方案：

一种能够防止零件掉落遗失的发电机拆装架，包括主体、固定台和收集板，所述主体中部一侧固定连接有固定台，所述主体中部一侧嵌入设置有收集板；

所述收集板包括有收集槽、收拢块和位移槽，所述收集槽嵌入设置于收集板中部，所述收拢块嵌入设置于收集槽两侧，所述位移槽开口设置于收集板两侧；

所述收集槽包括有重力块和缓冲弹簧，所述重力块嵌入设置于收集槽底端，所述缓冲弹簧嵌入设置于收集槽底端。

进一步的优选方案：所述收集槽为收集板中部呈圆弧状凹陷的凹槽状设置。

进一步的优选方案：所述收集槽的材质为橡胶材质设置。

进一步的优选方案：所述重力块为收集槽底端中心处呈长方形状的铁铸材质的方块。

进一步的优选方案：所述缓冲弹簧为重力块底端与收集板之间的连接弹簧。

进一步的优选方案：所述收拢块为收集槽两侧呈长方形状的方块，且收拢块与位移槽相嵌合。

有益效果：

(1)该种能够防止零件掉落遗失的发电机拆装架设置有收集槽，在进行拆装的时候零件会掉落在收集板的收集槽中，而收集槽的中部底端通过重力块进行拉扯，使得其形成一个圆弧状的凹槽，通过收集槽的弧形凹槽能够让掉落下的零件沿着其斜面向中心处滑动，使得其不会因为弹力掉落出收集板外，而收集槽的橡胶材质能够有效的减少其零件掉落在表面上的弹力。

(2)最后当收集槽中的零件积累多了的时候重量会增加，使得收集槽的中心处会向下移动收缩，在收集槽向中心收缩的时候会拉扯其两侧的收拢块沿着其位移槽进行移动，使得收集槽有足够的长度进行拉伸收缩，让其收集槽的深度更大弧度更大让其零件不会轻易的掉落到外面。

附图说明

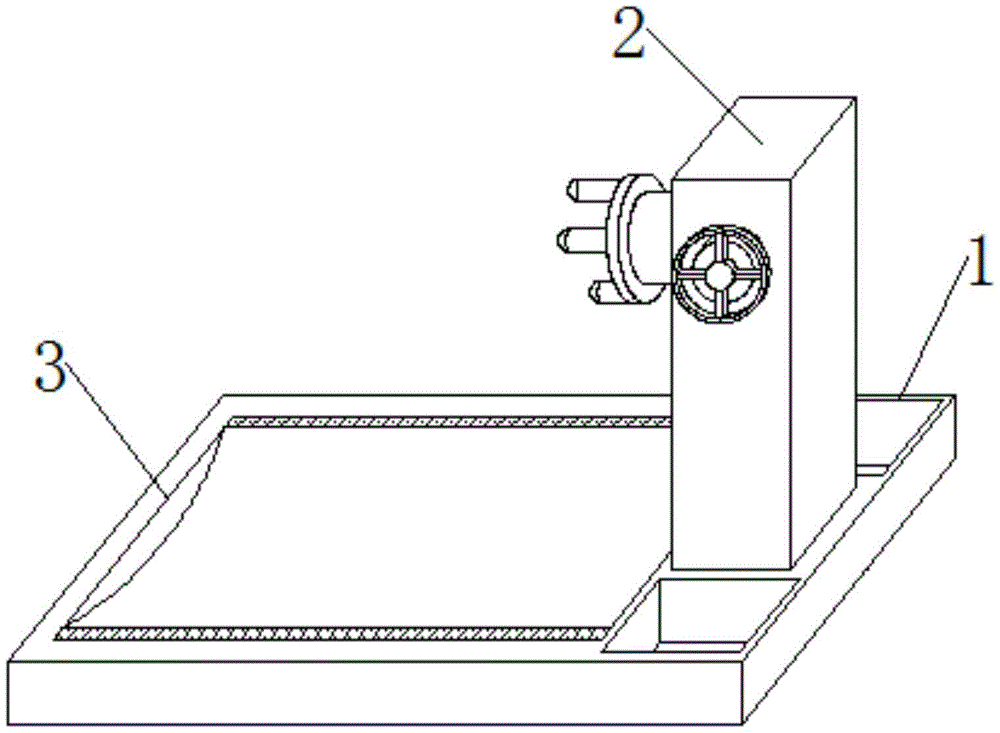

图1为本实用新型的整体结构示意图。

图2为本实用新型收集板的侧视解剖结构示意图。

图3为本实用新型图2中A处的放大结构示意图。

图1-3中：主体1、固定台2、收集板3、收集槽301、重力块3011、缓冲弹簧3012、收拢块302、位移槽303。

具体实施方式

请参阅图1至3，本实用新型实施例中，

本实用新型提供的一种能够防止零件掉落遗失的发电机拆装架，包括主体1、固定台2和收集板3，主体1中部一侧固定连接有固定台2，主体1中部一侧嵌入设置有收集板3；

收集板3包括有收集槽301、收拢块302和位移槽303，收集槽301嵌入设置于收集板3中部，收拢块302嵌入设置于收集槽301两侧，位移槽303开口设置于收集板3两侧；

收集槽301包括有重力块3011和缓冲弹簧3012，重力块3011嵌入设置于收集槽301底端，缓冲弹簧3012嵌入设置于收集槽301底端。

其中，收集槽301为收集板3中部呈圆弧状凹陷的凹槽状设置，通过收集槽301的弧形凹槽能够让掉落下的零件沿着其斜面向中心处滑动，使得其不会因为弹力掉落出收集板3外。

其中，收集槽301的材质为橡胶材质设置，通过收集槽301的橡胶材质能够有效的减少其零件掉落在表面上的弹力。

其中，重力块3011为收集槽301底端中心处呈长方形状的铁铸材质的方块，通过重力块3011的重量能够拉扯其收集槽301向中心处进行凹陷形成一个弧形凹槽。

其中，缓冲弹簧3012为重力块3011底端与收集板3之间的连接弹簧，通过缓冲弹簧3012的弹性能够减少零件掉落在收集槽301上的冲击力。

其中，收拢块302为收集槽301两侧呈长方形状的方块，且收拢块302与位移槽303相嵌合，通过收拢块302能够在收集槽301表面中零件积累多了的时候向中心处进行压缩下降的时候将两侧的收拢块302从位移槽303中拉出，使得收集槽301能够向中心进行凹槽，将其圆弧凹槽的深度增加。

工作原理：

在使用本实用新型一种能够防止零件掉落遗失的发电机拆装架时，首先将发动机固定在固定台2上，然后通过转动其转盘来让发动机进行转动，来对发动机的各个位置进行拆装，而在进行拆装的时候零件会掉落在收集板3的收集槽301中，而收集槽301的中部底端通过重力块3011进行拉扯，使得其形成一个圆弧状的凹槽，通过收集槽301的弧形凹槽能够让掉落下的零件沿着其斜面向中心处滑动，使得其不会因为弹力掉落出收集板3外，而收集槽301的橡胶材质能够有效的减少其零件掉落在表面上的弹力，最后当收集槽301中的零件积累多了的时候重量会增加，使得收集槽301的中心处会向下移动收缩，在收集槽301向中心收缩的时候会拉扯其两侧的收拢块302沿着其位移槽303进行移动，使得收集槽301有足够的长度进行拉伸收缩，让其收集槽301的深度更大弧度更大让其零件不会轻易的掉落到外面。
