技术领域

本实用新型涉及扫码检测设备领域，尤其涉及一种外观扫码检测装置。

背景技术

扫码和外观检测在很多产品生产过程中都会应用到，现如今都是人工进行扫码和外观检测，扫码和外观检测过程中费时费力，增加了工作人员的负担，且人工扫码和检测容易发生遗漏的情况，大大的降低了工作效率。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种外观扫码检测装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种外观扫码检测装置，包括底板，所述底板顶部的一侧固定连接有电机，并且电机输出轴的一端固定连接有第一皮带轮，所述第一皮带轮的外表面通过皮带传动连接有第二皮带轮，所述第二皮带轮的背面固定连接有第一齿轮，并且第一齿轮的外表面通过输送带传动连接有第二齿轮，所述底板的顶部固定连接有第一竖板，并且第一竖板的顶部固定连接有第一横板，所述第一横板的底部固定连接有电动伸缩杆，并且电动伸缩杆的底端固定连接有移动块，所述移动块的正面转动连接有第一转动件，并且第一转动件远离移动块的一侧转动连接有第二转动件，所述第二转动件的一侧固定连接有扫码器，并且第二转动件的另一侧转动连接有固定块，所述固定块远离第二转动件的一侧与第一竖板的一侧固定连接。

优选的，所述第二皮带轮、第一齿轮和第二齿轮的轴心处均通过支撑件与底板的顶部转动连接，所述支撑件的一侧且位于第二齿轮的一侧固定连接有斜板。

优选的，所述底板顶部的一侧固定连接有收集箱，并且收集箱内壁的底部与两侧均设置有橡胶垫。

优选的，所述底板顶部的一侧固定连接有第二竖板，并且第一竖板和第二竖板的内部均开设有通口。

优选的，所述第二竖板的顶部固定连接有第二横块，并且第二横块的底部固定连接有摄像头。

本实用新型的有益效果为：

1，通过电机、第一皮带轮、第二皮带轮、第一齿轮、输送带、第二齿轮、第一竖板、第一横板、电动伸缩杆、移动块、第一转动件、第二转动件、扫码器和摄像头等结构的设置，可以快速方便的对产品进行扫码和外观检测，减轻了人工扫码和检测的负担，避免了人工扫码检测容易遗漏的情况，大大的提高了工作效率，且可以对扫码器进行角度上的调节，便于对不同产品进行扫码，实用性强。

2，通过斜板、收集箱和橡胶垫的设置，可以很好的对扫码检测完成后的产品进行收集，便于工作人员进行后续处理。

本实用新型可以快速方便的对产品进行扫码和外观检测，减轻了人工扫码和检测的负担，避免了人工扫码和检测容易遗漏的情况，大大的提高了工作效率，且可以对扫码器进行角度上的调节，便于对不同产品进行扫码，实用性强。

附图说明

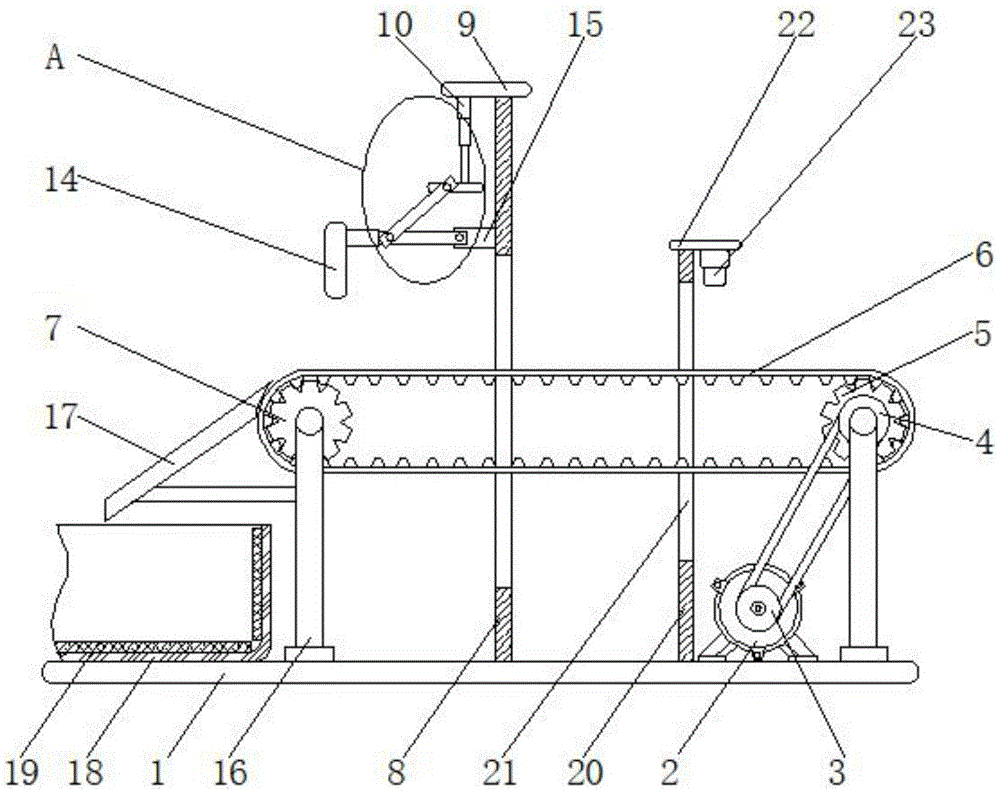

图1为本实用新型的结构示意图。

图2为本实用新型的图1中A处的局部放大图。

图中标号：1底板、2电机、3第一皮带轮、4第二皮带轮、5第一齿轮、6输送带、7第二齿轮、8第一竖板、9第一横板、10电动伸缩杆、11移动块、12第一转动件、13第二转动件、14扫码器、15固定块、16支撑件、17斜板、18收集箱、19橡胶垫、20第二竖板、21通口、22第二横块、23摄像头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种外观扫码检测装置，包括底板1，底板1顶部的一侧固定连接有电机2，电机2的输出轴设置有减速器，带动输送带6缓慢运动，并且电机2输出轴的一端固定连接有第一皮带轮3，第一皮带轮3的外表面通过皮带传动连接有第二皮带轮4，第二皮带轮4的背面固定连接有第一齿轮5，并且第一齿轮5的外表面通过输送带6传动连接有第二齿轮7，底板1的顶部固定连接有第一竖板8，并且第一竖板8的顶部固定连接有第一横板9，第一横板9的底部固定连接有电动伸缩杆10，并且电动伸缩杆10的底端固定连接有移动块11，移动块11的正面转动连接有第一转动件12，并且第一转动件12远离移动块11的一侧转动连接有第二转动件13，第二转动件13的一侧固定连接有扫码器14，并且第二转动件13的另一侧转动连接有固定块15，固定块15远离第二转动件13的一侧与第一竖板8的一侧固定连接，第二皮带轮4、第一齿轮5和第二齿轮7的轴心处均通过支撑件16与底板1的顶部转动连接，支撑件16的一侧且位于第二齿轮7的一侧固定连接有斜板17，底板1顶部的一侧固定连接有收集箱18，并且收集箱18内壁的底部与两侧均设置有橡胶垫19，橡胶垫19可以在产品落至收集箱18中时起到缓冲保护作用，通过斜板17、收集箱18和橡胶垫19的设置，可以很好的对扫码检测完成后的产品进行收集，便于工作人员进行后续处理，底板1顶部的一侧固定连接有第二竖板20，并且第一竖板8和第二竖板20的内部均开设有通口21，第二竖板20的顶部固定连接有第二横块22，并且第二横块22的底部固定连接有摄像头23，电机2、电动伸缩杆10、扫码器14和摄像头23通过连接线与外部电源连接，通过电机2、第一皮带轮3、第二皮带轮4、第一齿轮5、输送带6、第二齿轮7、第一竖板8、第一横板9、电动伸缩杆10、移动块11、第一转动件12、第二转动件13、扫码器14和摄像头23等结构的设置，可以快速方便的对产品进行扫码和外观检测，减轻了人工扫码和检测的负担，避免了人工扫码检测容易遗漏的情况，大大的提高了工作效率，且可以对扫码器14进行角度上的调节，便于对不同产品进行扫码，实用性强。

工作原理：本实用新型在使用时，两个工作人员分别站在输送带6的两端，使电动伸缩杆10工作，电动伸缩杆10带动移动块11、第一转动件12和第二转动件13运动，从而带动扫码器14运动，根据要扫码的产品将扫码器14调节至合适角度，然后使电机2、摄像头23和扫码器14工作，一个工作人员将产品依次放置在输送带6上，电机2带动第一皮带轮3转动，带动第二皮带轮4、第一齿轮5和第二齿轮7转动，从而带动输送带6对产品进行传送，通过摄像头23和扫码器14进行外观检测和扫码，当扫码和外观检测不合格时，另一个工作人员将产品从输送带6上取下，扫码和外观检测合格的产品通过斜板17落至收集箱18中。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
