专利名: 一种水利工程用孔深测量杆 出售状态: 未出售
专利号: 2019224061575 专利类型: 实用新型 专利分类: 检测设备
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本实用新型涉及水利工程技术领域,具体涉及了一种水利工程用孔深测量杆。


背景技术

水利工程是为了控制、利用和保护地表及地下的水资源与环境而修建的各项工程建设的统称。

水利工程其中包括有堤坝加固,在对堤坝进行加固前需要利用钻孔机对堤身进行钻孔,方便后期向堤身内部进行灌浆填充,在钻孔后,施工单位需要对孔深进行测量,目前,施工单位对孔深进行测量时一般都是利用光面钢筋对孔深进行测量操作,当利用光面钢筋对孔深测量时,需要将钢筋插入孔洞内部至底部,随后再对突出至地面的钢筋长度进行测量,从而得到孔深,当在对突出至地面的钢筋长度进行测量时还需要利用卷尺等工具进行测量操作,在测量时,尺带与钢筋之间的位置距离不好把握,需要多人对卷尺与钢筋之间扶持固定操作,对工作人员的测量过程造成了不便,同时,由于堤坝测量钢筋一般都在十五至二十五米之间,在进行转移或存放时较为不便,因此,有必要设计一款水利工程孔深测量杆,从而来解决上述所提到的问题。


实用新型内容

针对现有技术的不足,本实用新型提供一种水利工程用孔深测量杆,具备方便测量以及转移和存放等优点,解决了传统孔深测量杆在进行测量时需要多人操作导致不便以及不易转移或存放的问题。

本实用新型的水利工程用孔深测量杆,包括第一竖杆、第二竖杆和第三竖杆,所述第二竖杆的左右两侧沿垂直方向开设有滑槽,所述第二竖杆的外表面且靠近顶部的位置处沿环形活动套接有第一限位板,所述第一限位板靠近第二竖杆的左右两侧位置处一体成型有滑动块,所述滑动块滑动连接于滑槽的内部,所述第一限位板的正面开设有通口,通口的内壁均开设有螺纹,通口的内部螺纹连接有螺纹杆,所述螺纹杆的正面且靠近第一限位板的正中央的位置处固定连接有把手,所述螺纹杆的背面固定连接有第二限位板,所述把手的内部开设为空腔,所述把手内部的正中央位置处固定连接有固定杆,所述固定杆的外表面活动连接有发条弹簧,所述发条弹簧包括有输出端头,所述发条弹簧的输出端头固定连接有皮尺带,所述皮尺带缠绕在发条弹簧的外表面,所述皮尺带远离发条弹簧输出端的一端固定连接有抓板,所述把手的顶部开设有通槽,所述抓板穿过把手顶部开设的通槽至把手的上方。

本实用新型的水利工程用孔深测量杆,其中第二竖杆的正面与背面均沿垂直方向开设有凹陷槽,所述第二竖杆的正面与背面且靠近凹陷槽的位置处固定连接有糙面板,所述第二限位板位于第二竖杆所开设的凹陷槽内部,所述第二限位板远离螺纹杆的一端与糙面板相互贴合,该结构设计有效的对第一限位板进行了固定,避免在拉动抓板时第一限位板出现位移的现象。

本实用新型的水利工程用孔深测量杆,其中第一限位板的顶部与底部均固定连接有螺纹板,所述第二竖杆的底端以及第三竖杆的顶端均一体成型有连接柱,所述螺纹板与连接柱之间螺纹连接,该结构设计使得第一竖杆、第二竖杆和第三竖杆之间可实现拆卸操作,从而方便携带或存放。

本实用新型的水利工程用孔深测量杆,其中第二竖杆底端以及第三竖杆顶端所开设的螺纹槽内部固定连接有橡胶垫,两个所述橡胶垫分别与第二竖杆底端以及第三竖杆顶端紧密贴合,通过橡胶垫的结构设计,可使得第二竖杆和第三竖杆与第一竖杆之间不易脱落,避免之间的连接结构松动而导致第一竖杆或第三竖杆掉落至孔洞内部而造成经济损失的情况出现。

本实用新型的水利工程用孔深测量杆,其中把手顶部所开设通槽的水平纵向直径小于抓板水平纵向的直径,所述抓板的外表面为糙面结构设计,通过把手的结构设计,有效的对抓板进行了限位,避免了抓板被发条弹簧卷入至把手内部的情况出现,同时也使得抓板可较为方便的将皮尺带拉出至外界,避免手指与抓板之间摩擦力较小而出现不易拉动的情况出现。

本实用新型的水利工程用孔深测量杆,其中第一限位板的直径大于第二竖杆的直径,所述第一限位板的外表面为光滑面,通过第一限位板的结构设计,使得第一限位板方便进行清洁,避免第一限位板的底部与土地地面接触而粘上泥巴而出现难以清洗的情况出现。

本实用新型的水利工程用孔深测量杆,其中第一竖杆、第二竖杆与第三竖杆的内部均开设为空腔,所述第一竖杆、第二竖杆与第三竖杆均为铝合金材料设计,该结构设计,使得该测量杆在搬运或使用起来更加方便,避免在使用或搬运过程中操作人员难以移动的情况出现。

与现有技术相比,本实用新型的有益效果如下:

1、本实用新型,通过第二竖杆、滑槽、第一限位板和滑动块的结构设计,使得第一限位板可在第二竖杆的外侧上下滑动,避免该测量杆不能达到测量孔底,通过第一限位板、把手、螺纹杆和第二限位板的结构设计,可将第一限位板固定在某个点上,通过把手、固定杆、发条弹簧、皮尺带和抓板的结构设计,可对第二竖杆与第一限位板顶端之间的长度进行测量,通过这些结构设计,有效的使得该测量杆在测量钻孔深度时更加方便,避免了需要多人同时操作进行测量的情况出现,有效的解决了传统测量杆使用不便的问题。

2、本实用新型,通过第一竖杆、第二竖杆、第三竖杆、螺纹板和连接柱的结构设计,使得第一竖杆、第二竖杆和第三竖杆之间可实现拆卸操作,通过第一竖杆、第二竖杆和第三竖杆的铝合金材料以及内部的空腔结构设计,使得该孔深测量杆更加轻便,通过这些结构设计,有效的使得该测量杆在携带起来更加方便,避免传统孔深测量杆携带以及存放不便的情况出现。


附图说明

此处所说明的附图用来提供对本申请的进一步理解,构成本申请的一部分,本申请的示意性实施例及其说明用于解释本申请,并不构成对本申请的不当限定。在附图中:

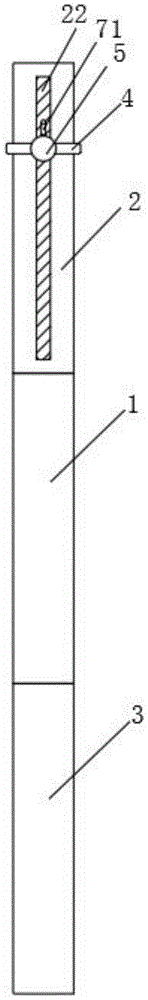

图1为本实用新型的正视结构示意图;

图2为本实用新型的侧视结构示意图;

图3为本实用新型把手的内部结构示意图;

图4为本实用新型第二竖杆的部分立体结构示意图;

图5为本实用新型第一竖杆的部分立体结构示意图。

图中:1、第一竖杆;11、螺纹板;2、第二竖杆;21、滑槽;22、糙面板;23、橡胶垫;24、连接柱;3、第三竖杆;4、第一限位板;41、滑动块;5、把手;51、固定杆;52、螺纹杆;53、第二限位板;6、发条弹簧;7、皮尺带;71、抓板。


具体实施方式

以下将以图式揭露本实用新型的多个实施方式,为明确说明起见,许多实务上的细节将在以下叙述中一并说明。然而,应了解到,这些实务上的细节不应用以限制本实用新型。也就是说,在本实用新型的部分实施方式中,这些实务上的细节是非必要的。此外,为简化图式起见,一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。

另外,在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的,并非特别指称次序或顺位的意思,亦非用以限定本实用新型,其仅仅是为了区别以相同技术用语描述的组件或操作而已,而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外,各个实施例之间的技术方案可以相互结合,但是必须是以本领域普通技术人员能够实现为基础,当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在,也不在本实用新型要求的保护范围之内。

请参阅图1-5,本实用新型的水利工程用孔深测量杆,包括第一竖杆1、第二竖杆2和第三竖杆3,第二竖杆2的左右两侧沿垂直方向开设有滑槽21,第二竖杆2的外表面且靠近顶部的位置处沿环形活动套接有第一限位板4,第一限位板4靠近第二竖杆2的左右两侧位置处一体成型有滑动块41,滑动块41滑动连接于滑槽21的内部,第一限位板4的正面开设有通口,通口的内壁均开设有螺纹,通口的内部螺纹连接有螺纹杆52,螺纹杆52的正面且靠近第一限位板4的正中央的位置处固定连接有把手5,螺纹杆52的背面固定连接有第二限位板53,把手5的内部开设为空腔,把手5内部的正中央位置处固定连接有固定杆51,固定杆51的外表面活动连接有发条弹簧6,发条弹簧6包括有输出端头,发条弹簧6的输出端头固定连接有皮尺带7,皮尺带7缠绕在发条弹簧6的外表面,皮尺带7远离发条弹簧6输出端的一端固定连接有抓板71,把手5的顶部开设有通槽,抓板71穿过把手5顶部开设的通槽至把手5的上方。

第二竖杆2的正面与背面均沿垂直方向开设有凹陷槽,第二竖杆2的正面与背面且靠近凹陷槽的位置处固定连接有糙面板22,第二限位板53位于第二竖杆2所开设的凹陷槽内部,第二限位板53远离螺纹杆52的一端与糙面板22相互贴合,该结构设计有效的对第一限位板4进行了固定,避免在拉动抓板71时第一限位板4出现位移的现象。

第一限位板4的顶部与底部均固定连接有螺纹板11,第二竖杆2的底端以及第三竖杆3的顶端均一体成型有连接柱24,螺纹板11与连接柱24之间螺纹连接,该结构设计使得第一竖杆1、第二竖杆2和第三竖杆3之间可实现拆卸操作,从而方便携带或存放。

第二竖杆2底端以及第三竖杆3顶端所开设的螺纹槽内部固定连接有橡胶垫23,两个橡胶垫23分别与第二竖杆2底端以及第三竖杆3顶端紧密贴合,通过橡胶垫23的结构设计,可使得第二竖杆2和第三竖杆3与第一竖杆1之间不易脱落,避免之间的连接结构松动而导致第一竖杆1或第三竖杆3掉落至孔洞内部而造成经济损失的情况出现。

把手5顶部所开设通槽的水平纵向直径小于抓板71水平纵向的直径,抓板71的外表面为糙面结构设计,通过把手5的结构设计,有效的对抓板71进行了限位,避免了抓板71被发条弹簧6卷入至把手5内部的情况出现,同时也使得抓板71可较为方便的将皮尺带7拉出至外界,避免手指与抓板71之间摩擦力较小而出现不易拉动的情况出现。

第一限位板4的直径大于第二竖杆2的直径,第一限位板4的外表面为光滑面,通过第一限位板4的结构设计,使得第一限位板4方便进行清洁,避免第一限位板4的底部与土地地面接触而粘上泥巴而出现难以清洗的情况出现。

第一竖杆1、第二竖杆2与第三竖杆3的内部均开设为空腔,第一竖杆1、第二竖杆2与第三竖杆3均为铝合金材料设计,该结构设计,使得该测量杆在搬运或使用起来更加方便,避免在使用或搬运过程中操作人员难以移动的情况出现。

在使用本实用新型时,操作人员可先将第二竖杆2和第三竖杆3分别通过螺纹板11与橡胶垫23之间进行连接固定,使得第一竖杆1、第二竖杆2和第三竖杆3之间处于水平或垂直状态,随后将第三竖杆3的底端通过钻孔插入,在插入的同时,第一限位板4通过滑动块41和滑槽21向上方滑动,直至第三竖杆3至孔洞的最底部,此时第一限位板4的底部与地面之间接触,随后通过把手5向右侧旋转,使得把手5向抓板71的正面移动,直至第二限位板53与糙面板22紧密贴合,随后在将抓板71向上方抽拉,皮尺带7露出至外界,发条弹簧6通过固定杆51进行旋转,将皮尺带7拉出后直至与第二竖杆2的顶端平行,然后对皮尺带7的拉出长度进行观察记录,从而完成对孔深的测量。

以上所述仅为本实用新型的实施方式而已,并不用于限制本实用新型。对于本领域技术人员来说,本实用新型可以有各种更改和变化。凡在本实用新型的精神和原理的内所作的任何修改、等同替换、改进等,均应包括在本实用新型的权利要求范围之内。
