技术领域

本实用新型涉及检测设备技术领域，尤其涉及一种炼钢转炉检测装置。

背景技术

目前炼钢转炉钢水检测副枪系统基本组成是：副枪及升降小车、检测探头箱及探头供给装卸装置、装卸探头时枪杆及升降小车平移装置，经检索，授权公告号为CN109777910A的专利文件公开了用于炼钢转炉检测的副枪，包括枪杆、枪杆旋转装置、安装基座。所述枪杆由穿线管、气流隔热管和外管组成，气流隔热管其中一层套在穿线管外壁，第二层嵌于外管内壁，形成一层气流隔热层，同时穿线管内压缩气体通过气流隔热层从外管气流排气孔排出，带走从外管辐射进来的热量，可确保穿线管内的补偿导线在检测时温度不超标。所述枪杆旋转装置可适时旋转装在基座内的枪杆，有效解决枪杆在检测时因枪杆受热面温差引起的枪杆弯曲现象。

但上述设计还存在不足之处，上述设计存在着不便于对枪杆进行旋转的问题，因此我们提出了一种炼钢转炉检测装置用于解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在不便于对枪杆进行旋转的缺点，而提出的一种炼钢转炉检测装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种炼钢转炉检测装置，包括副枪和位于副枪上的检测头，所述副枪的一侧固定安装有旋转座，旋转座上开设有转动孔，副枪上使用枪杆，且枪杆转动安装在转动孔内，转动孔的内壁上开设有环形凹槽，枪杆上固定套设有第一齿轮，且第一齿轮转动安装在环形凹槽内，环形凹槽的顶部内壁上开设有连接槽，连接槽一侧内壁上开设有连通孔，连通孔内转动安装有旋转杆，且旋转杆延伸至连接槽内并固定安装有第二齿轮，且第二齿轮与第一齿轮相啮合，旋转杆的另一侧延伸至旋转座并固定安装有第三齿轮。

优选的，所述旋转座的顶部固定安装有横板，横板上固定安装有推杆电机，推杆电机的输出轴上固定安装有竖杆，由于设置有推杆电机，推杆电机能够带动竖杆进行移动。

优选的，所述竖杆的一侧焊接有齿条，且齿条与第三齿轮相啮合，由于设置有齿条，齿条的移动能够带动第三齿轮进行转动。

优选的，所述旋转座的一侧开设有滑动槽，滑动槽内滑动那滑动板，且竖杆固定安装在滑动板上，由于设置有滑动板和滑动槽，使得竖杆进行稳定的移动。

优选的，所述旋转座的一侧开设有限位槽，竖杆的一侧固定安装有限位杆，且限位杆与限位槽滑动连接，由于设置有限位槽滑动限位座，能够对竖杆进行限位。

优选的，所述旋转杆上固定套设有轴承，且轴承的外圈固定安装在连通孔的内壁上，通过轴承，能够使得旋转杆进行稳定的转动。

本实用新型中，所述一种炼钢转炉检测装置当需要对枪杆进行旋转时，通过启动推杆电机，推杆电机通过输出轴带动竖杆进行移动，竖杆带动齿条进行移动，竖杆的移动带动滑动板在滑动槽内进行滑动，能够使得竖杆进行稳定的移动，竖杆通过齿条能够带动第三齿轮进行转动，第三齿轮带动旋转杆进行转动，旋转杆带动第二齿轮进行转动，第二齿轮带动第一齿轮进行转动，第一齿轮能够带动枪杆进行转动，使得枪杆能够转动度，而通过推杆电机便于对枪杆的旋转角度进行控制，从而方便人们的使用。

本实用新型设计合理，结构简单，操作方便，通过推杆电机便于对枪杆的旋转角度进行控制且便于枪杆的旋转。

附图说明

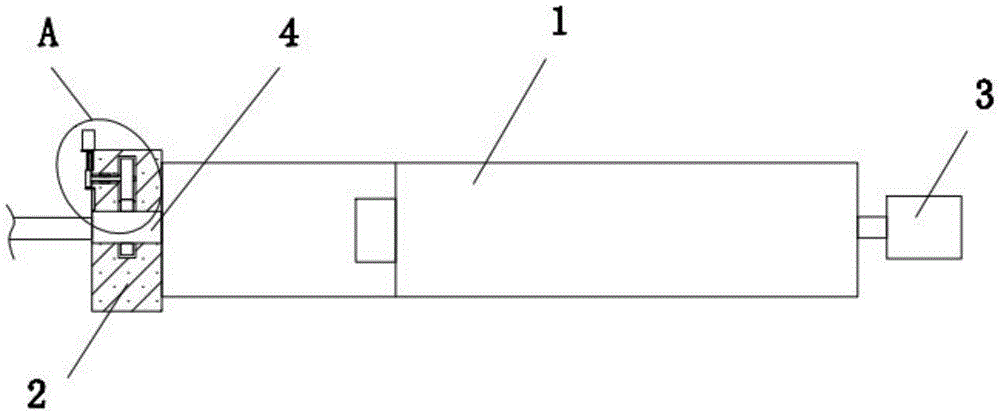

图1为本实用新型提出的一种炼钢转炉检测装置的结构示意图；

图2为本实用新型提出的一种炼钢转炉检测装置的A部分结构示意图；

图3为本实用新型提出的一种炼钢转炉检测装置的B部分结构示意图。

图中：1、副枪；2、旋转座；3、检测头；4、枪杆；5、转动孔；6、环形凹槽；7、第一齿轮；8、连接槽；9、第二齿轮；10、连通孔；11、旋转杆；12、第三齿轮；13、横板；14、推杆电机；15、竖杆；16、齿条；17、滑动槽；18、滑动板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种炼钢转炉检测装置，包括副枪1和位于副枪1上的检测头3，副枪1的一侧固定安装有旋转座2，旋转座2上开设有转动孔5，副枪1上使用枪杆4，且枪杆4转动安装在转动孔5内，转动孔5的内壁上开设有环形凹槽6，枪杆4上固定套设有第一齿轮7，且第一齿轮7转动安装在环形凹槽6内，环形凹槽6的顶部内壁上开设有连接槽8，连接槽8一侧内壁上开设有连通孔10，连通孔10内转动安装有旋转杆11，且旋转杆11延伸至连接槽8内并固定安装有第二齿轮9，且第二齿轮9与第一齿轮7相啮合，旋转杆11的另一侧延伸至旋转座2并固定安装有第三齿轮12。

本实用新型中，旋转座2的顶部固定安装有横板13，横板13上固定安装有推杆电机14，推杆电机14的输出轴上固定安装有竖杆15，由于设置有推杆电机14，推杆电机14能够带动竖杆15进行移动。

本实用新型中，竖杆的一侧焊接有齿条16，且齿条16与第三齿轮12相啮合，由于设置有齿条16，齿条16的移动能够带动第三齿轮12进行转动。

本实用新型中，旋转座2的一侧开设有滑动槽17，滑动槽17内滑动那滑动板18，且竖杆15固定安装在滑动板18上，由于设置有滑动板18和滑动槽17，使得竖杆15进行稳定的移动。

本实用新型中，旋转座2的一侧开设有限位槽，竖杆15的一侧固定安装有限位杆，且限位杆与限位槽滑动连接，由于设置有限位槽滑动限位座，能够对竖杆15进行限位。

本实用新型中，旋转杆11上固定套设有轴承，且轴承的外圈固定安装在连通孔10的内壁上，通过轴承，能够使得旋转杆11进行稳定的转动。

本实用新型中，当需要对枪杆4进行旋转时，通过启动推杆电机14，推杆电机14通过输出轴带动竖杆15进行移动，竖杆15带动齿条16进行移动，竖杆15的移动带动滑动板18在滑动槽17内进行滑动，能够使得竖杆15进行稳定的移动，竖杆15通过齿条16能够带动第三齿轮12进行转动，第三齿轮12带动旋转杆11进行转动，旋转杆11带动第二齿轮9进行转动，第二齿轮9带动第一齿轮7进行转动，第一齿轮7能够带动枪杆4进行转动，且通过限位杆和限位槽，能够对竖杆15进行限位，使得枪杆4能够转动180度，而通过推杆电机14便于对枪杆4的旋转角度进行控制，从而方便人们的使用。
