技术领域

本发明涉及一种清理装置，尤其涉及一种电力用清理装置。

背景技术

电力线路、输电箱等电力设备大多长期处在野外环境中，灰尘、风筝、塑料袋、塑料大棚篷布等异物难免会因为风或者人为因素悬挂在电力线路上，存在很大的安全隐患。

目前对停留在高处的电力设备上这些物体和灰尘，通常是人工来清理，电力工人通常需要爬高来清理这些物体和灰尘，花费的时间较长，且安全性低，而部分的大型电力设备也能清理这些物体和灰尘，但是成本较高，还较浪费能源，不节能。

现有的清理方式存在上述的缺点，因此亟需研发一种安全性高、省时省力、使用成本低、能够节能的电力用清理装置。

发明内容

（1）要解决的技术问题

本发明为了克服目前对停留在高处的电力设备上这些物体和灰尘，通常是人工来清理，电力工人通常需要爬高来清理这些物体和灰尘，花费的时间较长，且安全性低，而部分的大型电力设备也能清理这些物体和灰尘，但是成本较高，还较浪费能源，不节能的缺点，本发明要解决的技术问题是提供一种安全性高、省时省力、使用成本低、能够节能的电力用清理装置。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种电力用清理装置，包括有手柄、第一空心杆、夹取机构、驱动机构、第二空心杆、长度调节机构、固定机构和清灰机构；夹取机构、驱动机构均安装于第一空心杆一侧，清灰机构安装于第一空心杆另一侧；夹取机构与驱动机构输出端传动连接，第一空心杆底部设有第一通孔；第二空心杆与第一空心杆内表面滑动连接，且第二空心杆底部贯穿第一通孔并嵌于手柄中部；长度调节机构安装于第二空心杆内，第一空心杆内侧沿其垂直方向等间距设有多个第一插孔，第一插孔与长度调节机构输出端插装配合；固定机构安装于第二空心杆底部，且固定机构输出端与长度调节机构相配合。

优选地，夹取机构包括有第一安装杆、第一U形杆、第二U形杆、第一弧形夹块、第二安装杆、第三U形杆、第四U形杆、第二弧形夹块、第一弹性件和直形杆；第一安装杆、第二安装杆均固接于第一空心杆侧部，且第一安装杆位于第二安装杆下方；第一U形杆一端铰接于第一安装杆侧部，另一端铰接于第二U形杆侧部；第二U形杆一端铰接于直形杆侧部，另一端与第一弧形夹块底中部固接；第三U形杆一端铰接于第二安装杆侧部，另一端铰接于第四U形杆侧部；第四U形杆一端铰接于直形杆侧部，另一端与第二弧形夹块顶中部固接；第二U形杆与第四U形杆之间通过第一弹性件连接，直形杆与长度调节机构输出端传动连接。

优选地，驱动机构包括有第一固定块、第一绕线轮、第一拉线、第二绕线轮、第一滑轨和第一滑块；第一固定块固接于第一空心杆侧部，第一绕线轮固接于第一固定块顶部；第二绕线轮、第一滑轨均固接于第一安装杆顶部，且第二绕线轮靠近第一空心杆侧部；第一安装杆设有第二通孔，且第二通孔靠近第一空心杆侧部；直形杆底部通过第一滑块与第一滑轨滑动连接；第一拉线一端绕接于第一绕线轮，第一拉线另一端贯穿第二通孔，并绕接于与第二绕线轮与直形杆侧部固接。

优选地，长度调节机构包括有转盘、第一轴承座、转轴、第二轴承座、第三绕线轮、第二拉线、第二固定块、第二弹性件、第二滑轨、第三弹性件、第二滑块和直形插杆；第二滑轨固接于第二空心杆内顶部，直形插杆通过第二滑块与第二滑轨滑动连接，第二滑块通过第三弹性件与第二空心杆内侧部连接，第二空心杆侧部设有第一导向孔，直形插杆贯穿第一导向孔与第一插孔插装配合，第二固定块固接于直形插杆底部，第二固定块通过第二弹性件与第二空心杆内侧连接，第一轴承座嵌于第二空心杆底部，第二轴承座固接于第二空心杆内侧；转轴顶部与第二轴承座枢接，并贯穿第二轴承座与第三绕线轮固接；转轴底部与第一轴承座枢接，并贯穿第一轴承座与转盘固接；第二拉线一端绕接与第三绕线轮，另一端固接于直形插杆侧部；转盘沿其圆周方向等间距设有多个第二插孔，并第二插孔与固定机构输出端插装配合。

优选地，固定机构包括有第三滑轨、第四弹性件、第三滑块、限定块和L形插杆；第三滑轨固接于第二空心杆底部，L形插杆通过第三滑块与第三滑轨滑动连接，L形插杆端部与第二插孔插装配合，第三滑块顶部通过第四弹性件与第二空心杆底部连接，限定块固接于第三滑轨底端。

优选地，清灰机构包括有第三固定块、连接杆、第五弹性件和刷子；第三固定块固接于第一空心杆侧部，刷子通过连接杆铰接于第三固定块侧部，刷子顶部通过第五弹性件与第一空心杆侧部连接。

优选地，还包括有凹形保护块、第六弹性件和T形插杆；手柄底部设有两凹槽，且凹槽关于手柄中部左右对称；凹形保护块端部与凹槽插装配合，凹形保护块端部设有第三插孔，手柄侧部设有第二导向孔，T形插杆贯穿第二导向孔与第三插孔插装配合，T形插杆通过第六弹性件与手柄侧部连接。

优选地，第一弧形夹块外表面、第二弧形夹块外表面均还设有防滑纹路。

优选地，还包括有钩子和倒刺；钩子固接于第一空心杆顶部，倒刺固接于钩子侧部。

工作原理：起初，电力工人根据电力设备上的物体和灰尘高度情况，接着打开固定机构，并运作长度调节机构，然后移动第二空心杆，则第二空心杆在第一空心杆内上下滑动，紧接着，控制长度调节机构输出端插入第一插孔中，使得该清理装置的长度被固定，以便于该清理装置上的夹取机构、清灰机构能够接触到这些电力设备上的物体和灰尘，此时，电力工人关闭固定机构，使得长度调节机构不能够自动运作，则该清理装置的长度固定，然后电力工人手握手柄，控制夹取机构输出端接触到电力设备上的物体，同时，运作驱动机构，驱动机构能够控制夹取机构夹取电力设备上的物体，夹取完毕后，电力工人将夹取机构夹取的物体取下，直至所有电力设备上的物体清理完后，此时，电力工人再次举起该清理装置，并运作清灰机构对电力设备上的灰尘进行清理，如此，达到安全性高、省时省力、使用成本低、能够节能的效果。

因为夹取机构包括有第一安装杆、第一U形杆、第二U形杆、第一弧形夹块、第二安装杆、第三U形杆、第四U形杆、第二弧形夹块、第一弹性件和直形杆；第一安装杆、第二安装杆均固接于第一空心杆侧部，且第一安装杆位于第二安装杆下方；第一U形杆一端铰接于第一安装杆侧部，另一端铰接于第二U形杆侧部；第二U形杆一端铰接于直形杆侧部，另一端与第一弧形夹块底中部固接；第三U形杆一端铰接于第二安装杆侧部，另一端铰接于第四U形杆侧部；第四U形杆一端铰接于直形杆侧部，另一端与第二弧形夹块顶中部固接；第二U形杆与第四U形杆之间通过第一弹性件连接，直形杆与长度调节机构输出端传动连接；所以工人运作驱动机构，使得直形杆向第一空心杆侧部移动，则第二U形杆上的第一弧形夹块、第四U形杆上的第二弧形夹块相互靠近，第一弹性件被压缩，则第一弧形夹块、第二弧形夹块能够夹取电力设备上的物体；当需要将物体取下时，电力工人运作驱动机构，第二U形杆上的第一弧形夹块、第四U形杆的第二弧形夹块在第一弹性件的弹力作用下相互远离，则直形杆向远离第一空心杆的侧部移动，以便于电力工人可以取下物体。

因为驱动机构包括有第一固定块、第一绕线轮、第一拉线、第二绕线轮、第一滑轨和第一滑块；第一固定块固接于第一空心杆侧部，第一绕线轮固接于第一固定块顶部；第二绕线轮、第一滑轨均固接于第一安装杆顶部，且第二绕线轮靠近第一空心杆侧部；第一安装杆设有第二通孔，且第二通孔靠近第一空心杆侧部；直形杆底部通过第一滑块与第一滑轨滑动连接；第一拉线一端绕接于第一绕线轮，第一拉线另一端贯穿第二通孔，并绕接于与第二绕线轮与直形杆侧部固接；所以电力工人顺时针转动第一绕线轮，则第一绕线轮将第一拉线收，从而第一拉线拉动直形杆，此时，直形杆通过第一滑块沿第一滑轨向第二绕线轮方向滑动，则夹取机构能够夹取物体，实现了节能的目的。

因为长度调节机构包括有转盘、第一轴承座、转轴、第二轴承座、第三绕线轮、第二拉线、第二固定块、第二弹性件、第二滑轨、第三弹性件、第二滑块和直形插杆；第二滑轨固接于第二空心杆内顶部，直形插杆通过第二滑块与第二滑轨滑动连接，第二滑块通过第三弹性件与第二空心杆内侧部连接，第二空心杆侧部设有第一导向孔，直形插杆贯穿第一导向孔与第一插孔插装配合，第二固定块固接于直形插杆底部，第二固定块通过第二弹性件与第二空心杆内侧连接，第一轴承座嵌于第二空心杆底部，第二轴承座固接于第二空心杆内侧；转轴顶部与第二轴承座枢接，并贯穿第二轴承座与第三绕线轮固接；转轴底部与第一轴承座枢接，并贯穿第一轴承座与转盘固接；第二拉线一端绕接与第三绕线轮，另一端固接于直形插杆侧部；转盘沿其圆周方向等间距设有多个第二插孔，并第二插孔与固定机构输出端插装配合；所以电力工人运作固定机构，使得固定机构输出端从第二插孔中拔出，接着电力工人转动转盘，转盘通过转轴带动第三绕线轮转动；当第三绕线轮将第二拉线收回，则第二拉线拉动直形插杆通过第二滑块沿第二滑轨轨迹，并向第三绕线轮放线滑动，此时，第二弹性件、第三弹性件被压缩，直形插杆从第一插孔中拔出，则电力工人可以改变该清理装置的长度；当第三绕线轮松开第二拉线，则直形插杆在第二弹性件、第三弹性件的弹力作用下插入第一插孔，则该清理装置的长度固定，如此，达到调节该清理装置长度的效果。

因为固定机构包括有第三滑轨、第四弹性件、第三滑块、限定块和L形插杆；第三滑轨固接于第二空心杆底部，L形插杆通过第三滑块与第三滑轨滑动连接，L形插杆端部与第二插孔插装配合，第三滑块顶部通过第四弹性件与第二空心杆底部连接，限定块固接于第三滑轨底端；所以电力工人向下压住第三滑块不放，第三滑块沿第三滑轨轨迹向下滑动，则第三滑块带动L形插杆从第二插孔中拔出，第四弹性件被拉伸，等到长度调节机构进行长度调整完毕后，此时，电力工人松开第三滑块，第三滑块在第四弹性件的弹力作用下，并沿第三滑轨轨迹向上滑动，从而第三滑块带动L形插杆插入第二插孔中，则固定转盘。

因为清灰机构包括有第三固定块、连接杆、第五弹性件和刷子；第三固定块固接于第一空心杆侧部，刷子通过连接杆铰接于第三固定块侧部，刷子顶部通过第五弹性件与第一空心杆侧部连接；所以电力工人手握该清理装置时，可以上下移动，则刷子可以在第五弹性件的作用下上下振动，以便快速的清理灰尘。

因为还包括有凹形保护块、第六弹性件和T形插杆；手柄底部设有两凹槽，且凹槽关于手柄中部左右对称；凹形保护块端部与凹槽插装配合，凹形保护块端部设有第三插孔，手柄侧部设有第二导向孔，T形插杆贯穿第二导向孔与第三插孔插装配合，T形插杆通过第六弹性件与手柄侧部连接；所以电力工人可以将T形插杆从第三插孔中拔出不放，第六弹性件被拉伸，接着电力工人向下拔出凹形保护块，使得凹形保护块端部离开凹槽，则电力工人可以运作固定机构、长度机构调节机构；凹形保护块保用于护固定机构、转盘。

因为第一弧形夹块外表面、第二弧形夹块外表面均还设有防滑纹路；增大第一弧形夹块、第二弧形夹块的摩擦力，防止夹取物体时，物体打滑而脱落。

因为还包括有钩子和倒刺；钩子固接于第一空心杆顶部，倒刺固接于钩子侧部；可以用钩子钩住塑料袋等物体，从而提高清理垃圾的工作效率，倒刺能够加快钩住塑料袋。

（3）有益效果

本发明通过夹取机构夹取电力设备上的物体，通过驱动机构驱动夹取机构，实现节能的目的，通过长度调节机构调整该清理装置的长度，该清理装置上的夹取机构、清灰机构能够接触到这些电力设备上的物体和灰尘，通过固定机构固定长度调节机构，防止长度调节机构自动运作，从而影响清理工作的效率，通过清灰机构对电力设备上的灰尘进行清理，如此，达到了安全性高、省时省力、使用成本低、能够节能的效果，解决了现有的对停留在高处的电力设备上这些物体和灰尘，通常是人工来清理，电力工人通常需要爬高来清理这些物体和灰尘，花费的时间较长，且安全性低，而部分的大型电力设备也能清理这些物体和灰尘，但是成本较高，还较浪费能源，不节能的缺点。

附图说明

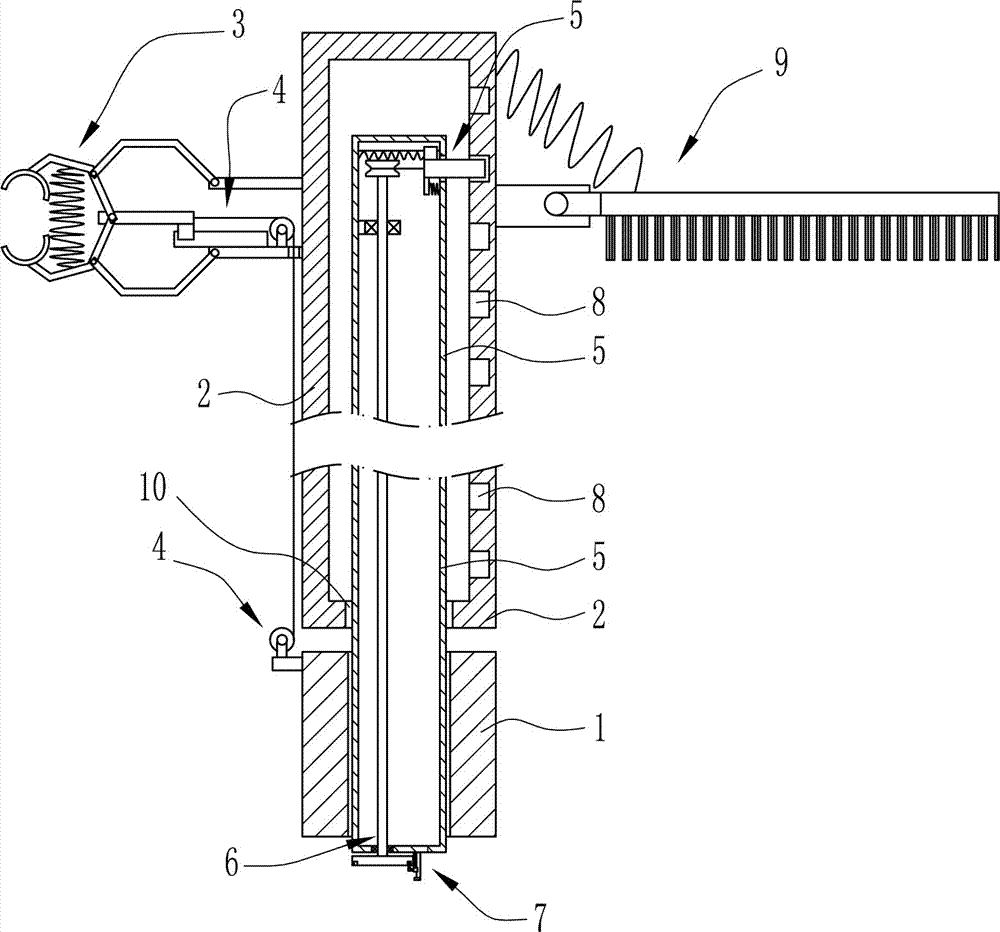

图1为本发明的第一种主视结构示意图。

图2为本发明夹取机构的主视结构示意图。

图3为本发明驱动机构的主视结构示意图。

图4为本发明长度调节机构的主视结构示意图。

图5为本发明转盘的仰视结构示意图。

图6为本发明固定机构的主视结构示意图。

图7为本发明清灰机构的主视结构示意图。

图8为本发明的第二种主视结构示意图。

图9为本发明图8中A的放大结构示意图。

附图中的标记为：1-手柄，2-第一空心杆，3-夹取机构，31-第一安装杆，32-第一U形杆，33-第二U形杆，34-第一弧形夹块，35-第二安装杆，36-第三U形杆，37-第四U形杆，38-第二弧形夹块，39-第一弹性件，310-直形杆，4-驱动机构，41-第一固定块，42-第一绕线轮，43-第一拉线，44-第二通孔，45-第二绕线轮，46-第一滑轨，47-第一滑块，5-第二空心杆，6-长度调节机构，61-转盘，62-第二插孔，63-第一轴承座，64-转轴，65-第二轴承座，66-第三绕线轮，67-第二拉线，68-第二固定块，69-第二弹性件，610-第二滑轨，611-第三弹性件，612-第二滑块，613-第一导向孔，614-直形插杆，7-固定机构，71-第三滑轨，72-第四弹性件，73-第三滑块，74-限定块，75-L形插杆，8-第一插孔，9-清灰机构，91-第三固定块，92-连接杆，93-第五弹性件，94-刷子，10-第一通孔，11-凹形保护块，12-凹槽，13-第三插孔，14-第二导向孔，15-第六弹性件，16-T形插杆，17-防滑纹路，18-钩子，19-倒刺。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种电力用清理装置，如图1-9所示，包括有手柄1、第一空心杆2、夹取机构3、驱动机构4、第二空心杆5、长度调节机构6、固定机构7和清灰机构9；夹取机构3、驱动机构4均安装于第一空心杆2一侧，清灰机构9安装于第一空心杆2另一侧；夹取机构3与驱动机构4输出端传动连接，第一空心杆2底部设有第一通孔10；第二空心杆5与第一空心杆2内表面滑动连接，且第二空心杆5底部贯穿第一通孔10并嵌于手柄1中部；长度调节机构6安装于第二空心杆5内，第一空心杆2内侧沿其垂直方向等间距设有多个第一插孔8，第一插孔8与长度调节机构6输出端插装配合；固定机构7安装于第二空心杆5底部，且固定机构7输出端与长度调节机构6相配合。

夹取机构3包括有第一安装杆31、第一U形杆32、第二U形杆33、第一弧形夹块34、第二安装杆35、第三U形杆36、第四U形杆37、第二弧形夹块38、第一弹性件39和直形杆310；第一安装杆31、第二安装杆35均固接于第一空心杆2侧部，且第一安装杆31位于第二安装杆35下方；第一U形杆32一端铰接于第一安装杆31侧部，另一端铰接于第二U形杆33侧部；第二U形杆33一端铰接于直形杆310侧部，另一端与第一弧形夹块34底中部固接；第三U形杆36一端铰接于第二安装杆35侧部，另一端铰接于第四U形杆37侧部；第四U形杆37一端铰接于直形杆310侧部，另一端与第二弧形夹块38顶中部固接；第二U形杆33与第四U形杆37之间通过第一弹性件39连接，直形杆310与长度调节机构6输出端传动连接。

驱动机构4包括有第一固定块41、第一绕线轮42、第一拉线43、第二绕线轮45、第一滑轨46和第一滑块47；第一固定块41固接于第一空心杆2侧部，第一绕线轮42固接于第一固定块41顶部；第二绕线轮45、第一滑轨46均固接于第一安装杆31顶部，且第二绕线轮45靠近第一空心杆2侧部；第一安装杆31设有第二通孔44，且第二通孔44靠近第一空心杆2侧部；直形杆310底部通过第一滑块47与第一滑轨46滑动连接；第一拉线43一端绕接于第一绕线轮42，第一拉线43另一端贯穿第二通孔44，并绕接于与第二绕线轮45与直形杆310侧部固接。

长度调节机构6包括有转盘61、第一轴承座63、转轴64、第二轴承座65、第三绕线轮66、第二拉线67、第二固定块68、第二弹性件69、第二滑轨610、第三弹性件611、第二滑块612和直形插杆614；第二滑轨610固接于第二空心杆5内顶部，直形插杆614通过第二滑块612与第二滑轨610滑动连接，第二滑块612通过第三弹性件611与第二空心杆5内侧部连接，第二空心杆5侧部设有第一导向孔613，直形插杆614贯穿第一导向孔613与第一插孔8插装配合，第二固定块68固接于直形插杆614底部，第二固定块68通过第二弹性件69与第二空心杆5内侧连接，第一轴承座63嵌于第二空心杆5底部，第二轴承座65固接于第二空心杆5内侧；转轴64顶部与第二轴承座65枢接，并贯穿第二轴承座65与第三绕线轮66固接；转轴64底部与第一轴承座63枢接，并贯穿第一轴承座63与转盘61固接；第二拉线67一端绕接与第三绕线轮66，另一端固接于直形插杆614侧部；转盘61沿其圆周方向等间距设有多个第二插孔62，并第二插孔62与固定机构7输出端插装配合。

固定机构7包括有第三滑轨71、第四弹性件72、第三滑块73、限定块74和L形插杆75；第三滑轨71固接于第二空心杆5底部，L形插杆75通过第三滑块73与第三滑轨71滑动连接，L形插杆75端部与第二插孔62插装配合，第三滑块73顶部通过第四弹性件72与第二空心杆5底部连接，限定块74固接于第三滑轨71底端。

清灰机构9包括有第三固定块91、连接杆92、第五弹性件93和刷子94；第三固定块91固接于第一空心杆2侧部，刷子94通过连接杆92铰接于第三固定块91侧部，刷子94顶部通过第五弹性件93与第一空心杆2侧部连接。

还包括有凹形保护块11、第六弹性件15和T形插杆16；手柄1底部设有两凹槽12，且凹槽12关于手柄1中部左右对称；凹形保护块11端部与凹槽12插装配合，凹形保护块11端部设有第三插孔13，手柄1侧部设有第二导向孔14，T形插杆16贯穿第二导向孔14与第三插孔13插装配合，T形插杆16通过第六弹性件15与手柄1侧部连接。

第一弧形夹块34外表面、第二弧形夹块38外表面均还设有防滑纹路17。

还包括有钩子18和倒刺19；钩子18固接于第一空心杆2顶部，倒刺19固接于钩子18侧部。

工作原理：起初，电力工人根据电力设备上的物体和灰尘高度情况，接着打开固定机构7，并运作长度调节机构6，然后移动第二空心杆5，则第二空心杆5在第一空心杆2内上下滑动，紧接着，控制长度调节机构6输出端插入第一插孔8中，使得该清理装置的长度被固定，以便于该清理装置上的夹取机构3、清灰机构9能够接触到这些电力设备上的物体和灰尘，此时，电力工人关闭固定机构7，使得长度调节机构6不能够自动运作，则该清理装置的长度固定，然后电力工人手握手柄1，控制夹取机构3输出端接触到电力设备上的物体，同时，运作驱动机构4，驱动机构4能够控制夹取机构3夹取电力设备上的物体，夹取完毕后，电力工人将夹取机构3夹取的物体取下，直至所有电力设备上的物体清理完后，此时，电力工人再次举起该清理装置，并运作清灰机构9对电力设备上的灰尘进行清理，如此，达到安全性高、省时省力、使用成本低、能够节能的效果。

因为夹取机构3包括有第一安装杆31、第一U形杆32、第二U形杆33、第一弧形夹块34、第二安装杆35、第三U形杆36、第四U形杆37、第二弧形夹块38、第一弹性件39和直形杆310；第一安装杆31、第二安装杆35均固接于第一空心杆2侧部，且第一安装杆31位于第二安装杆35下方；第一U形杆32一端铰接于第一安装杆31侧部，另一端铰接于第二U形杆33侧部；第二U形杆33一端铰接于直形杆310侧部，另一端与第一弧形夹块34底中部固接；第三U形杆36一端铰接于第二安装杆35侧部，另一端铰接于第四U形杆37侧部；第四U形杆37一端铰接于直形杆310侧部，另一端与第二弧形夹块38顶中部固接；第二U形杆33与第四U形杆37之间通过第一弹性件39连接，直形杆310与长度调节机构6输出端传动连接；所以工人运作驱动机构4，使得直形杆310向第一空心杆2侧部移动，则第二U形杆33上的第一弧形夹块34、第四U形杆37上的第二弧形夹块38相互靠近，第一弹性件39被压缩，则第一弧形夹块34、第二弧形夹块38能够夹取电力设备上的物体；当需要将物体取下时，电力工人运作驱动机构4，第二U形杆33上的第一弧形夹块34、第四U形杆37的第二弧形夹块38在第一弹性件39的弹力作用下相互远离，则直形杆310向远离第一空心杆2的侧部移动，以便于电力工人可以取下物体。

因为驱动机构4包括有第一固定块41、第一绕线轮42、第一拉线43、第二绕线轮45、第一滑轨46和第一滑块47；第一固定块41固接于第一空心杆2侧部，第一绕线轮42固接于第一固定块41顶部；第二绕线轮45、第一滑轨46均固接于第一安装杆31顶部，且第二绕线轮45靠近第一空心杆2侧部；第一安装杆31设有第二通孔44，且第二通孔44靠近第一空心杆2侧部；直形杆310底部通过第一滑块47与第一滑轨46滑动连接；第一拉线43一端绕接于第一绕线轮42，第一拉线43另一端贯穿第二通孔44，并绕接于与第二绕线轮45与直形杆310侧部固接；所以电力工人顺时针转动第一绕线轮42，则第一绕线轮42将第一拉线43收，从而第一拉线43拉动直形杆310，此时，直形杆310通过第一滑块47沿第一滑轨46向第二绕线轮45方向滑动，则夹取机构3能够夹取物体，实现了节能的目的。

因为长度调节机构6包括有转盘61、第一轴承座63、转轴64、第二轴承座65、第三绕线轮66、第二拉线67、第二固定块68、第二弹性件69、第二滑轨610、第三弹性件611、第二滑块612和直形插杆614；第二滑轨610固接于第二空心杆5内顶部，直形插杆614通过第二滑块612与第二滑轨610滑动连接，第二滑块612通过第三弹性件611与第二空心杆5内侧部连接，第二空心杆5侧部设有第一导向孔613，直形插杆614贯穿第一导向孔613与第一插孔8插装配合，第二固定块68固接于直形插杆614底部，第二固定块68通过第二弹性件69与第二空心杆5内侧连接，第一轴承座63嵌于第二空心杆5底部，第二轴承座65固接于第二空心杆5内侧；转轴64顶部与第二轴承座65枢接，并贯穿第二轴承座65与第三绕线轮66固接；转轴64底部与第一轴承座63枢接，并贯穿第一轴承座63与转盘61固接；第二拉线67一端绕接与第三绕线轮66，另一端固接于直形插杆614侧部；转盘61沿其圆周方向等间距设有多个第二插孔62，并第二插孔62与固定机构7输出端插装配合；所以电力工人运作固定机构7，使得固定机构7输出端从第二插孔62中拔出，接着电力工人转动转盘61，转盘61通过转轴64带动第三绕线轮66转动；当第三绕线轮66将第二拉线67收回，则第二拉线67拉动直形插杆614通过第二滑块612沿第二滑轨610轨迹，并向第三绕线轮66放线滑动，此时，第二弹性件69、第三弹性件611被压缩，直形插杆614从第一插孔8中拔出，则电力工人可以改变该清理装置的长度；当第三绕线轮66松开第二拉线67，则直形插杆614在第二弹性件69、第三弹性件611的弹力作用下插入第一插孔8，则该清理装置的长度固定，如此，达到调节该清理装置长度的效果。

因为固定机构7包括有第三滑轨71、第四弹性件72、第三滑块73、限定块74和L形插杆75；第三滑轨71固接于第二空心杆5底部，L形插杆75通过第三滑块73与第三滑轨71滑动连接，L形插杆75端部与第二插孔62插装配合，第三滑块73顶部通过第四弹性件72与第二空心杆5底部连接，限定块74固接于第三滑轨71底端；所以电力工人向下压住第三滑块73不放，第三滑块73沿第三滑轨71轨迹向下滑动，则第三滑块73带动L形插杆75从第二插孔62中拔出，第四弹性件72被拉伸，等到长度调节机构6进行长度调整完毕后，此时，电力工人松开第三滑块73，第三滑块73在第四弹性件72的弹力作用下，并沿第三滑轨71轨迹向上滑动，从而第三滑块73带动L形插杆75插入第二插孔62中，则固定转盘61。

因为清灰机构9包括有第三固定块91、连接杆92、第五弹性件93和刷子94；第三固定块91固接于第一空心杆2侧部，刷子94通过连接杆92铰接于第三固定块91侧部，刷子94顶部通过第五弹性件93与第一空心杆2侧部连接；所以电力工人手握该清理装置时，可以上下移动，则刷子94可以在第五弹性件93的作用下上下振动，以便快速的清理灰尘。

因为还包括有凹形保护块11、第六弹性件15和T形插杆16；手柄1底部设有两凹槽12，且凹槽12关于手柄1中部左右对称；凹形保护块11端部与凹槽12插装配合，凹形保护块11端部设有第三插孔13，手柄1侧部设有第二导向孔14，T形插杆16贯穿第二导向孔14与第三插孔13插装配合，T形插杆16通过第六弹性件15与手柄1侧部连接；所以电力工人可以将T形插杆16从第三插孔13中拔出不放，第六弹性件15被拉伸，接着电力工人向下拔出凹形保护块11，使得凹形保护块11端部离开凹槽12，则电力工人可以运作固定机构7、长度机构调节机构；凹形保护块11保用于护固定机构7、转盘61。

因为第一弧形夹块34外表面、第二弧形夹块38外表面均还设有防滑纹路17；增大第一弧形夹块34、第二弧形夹块38的摩擦力，防止夹取物体时，物体打滑而脱落。

因为还包括有钩子18和倒刺19；钩子18固接于第一空心杆2顶部，倒刺19固接于钩子18侧部；可以用钩子18钩住塑料袋等物体，从而提高清理垃圾的工作效率，倒刺19能够加快钩住塑料袋。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
