技术领域

本发明涉及全装配式技术领域，具体为一种全装配式房屋结构体系。

背景技术

装配式结构是装配式混凝土结构的简称，是以预制构件为主要受力构件经装配连接而成的混凝土结构，装配式钢筋混凝土结构是我国建筑结构发展的重要方向之一，它有利于我国建筑工业化的发展，提高生产效率节约能源，发展绿色环保建筑，并且有利于提高和保证建筑工程质量。

装配式房屋结构体系与现浇施工工法相比，装配式结构有利于绿色施工，现场浇灌施工工法需要根据施工槽的形状进行施工，不能有效保障防污结构的整体性，现场浇灌施工工法在施工过程比较繁琐，且施工完成后，还需要等待混合物干燥，施工周期较长，影响了施工人员的工作效率，为此我们提出一种全装配式房屋结构体系。

发明内容

本发明提供了一种全装配式房屋结构体系，具备增加房屋的整体结构性能和提高工作人员的施工效率的优点，解决了背景技术中提到的问题。

为实现以上目的，本发明提供如下技术方案予以实现：一种全装配式房屋结构体系，包括底板，所述底板上表面的中部和两侧均固定安装有纵向支撑部件，所述纵向支撑部件的顶部通过顶部框板固定连接有横梁，所述底板的底部固定安装有地桩，所述地桩的内部固定卡接有限位板，所述纵向支撑部件的底端贯穿底板并延伸至底板的下方，所述限位板的顶部与纵向支撑部件的底部固定连接，所述纵向支撑部件与底板相邻一侧均安装有直角卡接单元。

可选的，所述顶部框板的内部固定连接有连接部件，所述连接部件由左倾杆和右倾杆与定位销卡接而组成。

可选的，所述纵向支撑部件的数量为六个，六个所述纵向支撑部件位于同一底板的上方之间通过横向板固定连接。

可选的，所述横梁顶部的两侧均固定连接有搭建板，两个所述搭建板之间与横梁为交点形成的夹角为一百五十度。

可选的，所述横梁与搭建板之间设有弧形固定杆，所述弧形固定杆的顶端与搭建板的底侧固定连接，所述弧形固定杆的底端与横梁的侧面固定连接。

可选的，所述搭建板的内部固定连接有倾斜板，所述搭建板与顶部框板之间固定安装有稳固架，所述搭建板的两端与顶部框板顶部的两侧通过弧形支撑板固定连接。

可选的，所述直角卡接单元包括有固定板和直角支撑框，所述固定板的顶部和底部分别与纵向支撑部件和底板固定连接，所述直角支撑框的顶部与底部分别与固定板底的中部及底板和纵向支撑部件的交点固定连接。

可选的，所述定位单元包括有固定管，所述固定管的内部固定安装有三角支撑架，所述三角支撑架通过圆杆与地桩的内表面固定连接。

可选的，所述三角支撑架三个边的中部均固定连接有定位杆，三个所述定位杆依次贯穿固定管和定位杆并延伸至地桩的外侧，所述定位杆与固定管和地桩固定连接，所述定位杆的外表面固定安装有弧形杆。

本发明提供了一种全装配式房屋结构体系，具备以下有益效果：

1、该全装配式房屋结构体系，通过底板、纵向支撑部件与地桩之间的固定连接，确保房屋框架结构的整体性，通过地桩、定位单元与混凝土之间凝固，提高了房屋框架结构的稳定性，增强了该种全装配式房屋结构体系的整体结构性能。

2、该全装配式房屋结构体系，通过直角卡接单元对底板和纵向支撑部件之间的未定进行定位，防止纵向支撑部件的位置发生偏移，提高了房屋结构体系内部之间结构连接的稳固性，且通过搭建板的内部安装有整体格式的地桩，降低了施工人员安装时的速率，提高了工作人员的施工效率。

附图说明

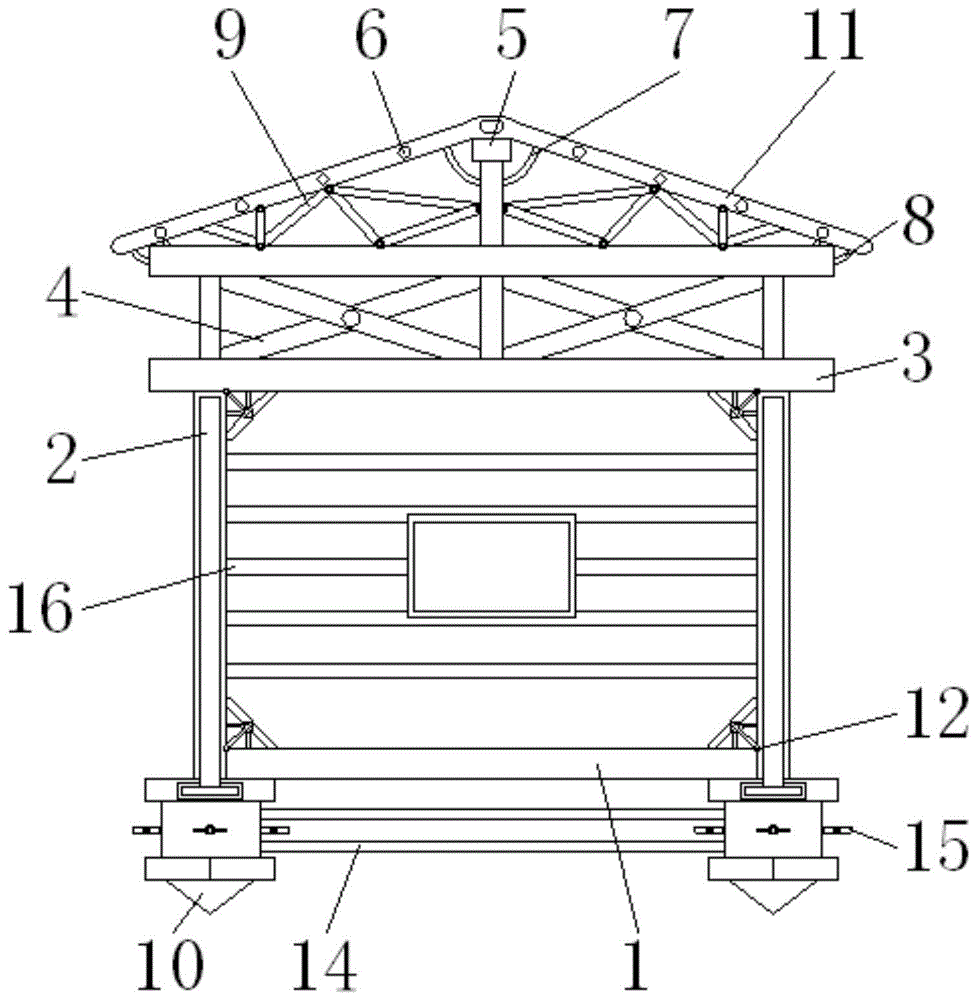

图1为本发明的正面结构示意图；

图2为本发明的侧面结构示意图；

图3为图1中定位单元的俯视示意图；

图4为图1中直角卡接单元的放大示意图。

图中：1、底板；2、纵向支撑部件；3、顶部框板；4、连接部件；5、横梁；6、倾斜板；7、弧形固定杆；8、弧形支撑板；9、稳固架；10、地桩；11、搭建板；12、直角卡接单元；121、固定板；122、直角支撑框；13、限位板；14、横向杆；15、定位单元；151、固定管；152、三角支撑架；153、定位杆；154、弧形杆；16、横向板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，一种全装配式房屋结构体系，包括底板1，底板1上表面的中部和两侧均固定安装有纵向支撑部件2，纵向支撑部件2的顶部通过顶部框板3固定连接有横梁5，底板1的底部固定安装有地桩10，地桩10的内部固定卡接有限位板13，纵向支撑部件2的底端贯穿底板1并延伸至底板1的下方，确保房屋框架结构的整体性，通过地桩10、定位单元15与混凝土之间凝固，限位板13的顶部与纵向支撑部件2的底部固定连接，纵向支撑部件2与底板1相邻一侧均安装有直角卡接单元12。

其中，顶部框板3的内部固定连接有连接部件4，连接部件4由左倾杆和右倾杆与定位销卡接而组成。

其中，纵向支撑部件2的数量为六个，六个纵向支撑部件2位于同一底板1的上方之间通过横向板16固定连接。

其中，横梁5顶部的两侧均固定连接有搭建板11，两个搭建板11之间与横梁5为交点形成的夹角为一百五十度。

其中，横梁5与搭建板11之间设有弧形固定杆7，弧形固定杆7的顶端与搭建板11的底侧固定连接，弧形固定杆7的底端与横梁5的侧面固定连接。

其中，搭建板11的内部固定连接有倾斜板6，搭建板11与顶部框板3之间固定安装有稳固架9，通过搭建板11的内部安装有整体格式的地桩10，降低了施工人员安装时的速率，搭建板11的两端与顶部框板3顶部的两侧通过弧形支撑板8固定连接。

其中，直角卡接单元12包括有固定板121和直角支撑框122，固定板121的顶部和底部分别与纵向支撑部件2和底板1固定连接，防止纵向支撑部件2的位置发生偏移，提高了房屋结构体系内部之间结构连接的稳固性，直角支撑框122的顶部与底部分别与固定板121底的中部及底板1和纵向支撑部件2的交点固定连接。

其中，定位单元15包括有固定管151，固定管151的内部固定安装有三角支撑架152，三角支撑架152通过圆杆与地桩10的内表面固定连接。

其中，三角支撑架152三个边的中部均固定连接有定位杆153，三个定位杆153依次贯穿固定管151和定位杆153并延伸至地桩10的外侧，定位杆153与固定管151和地桩10固定连接，定位杆153的外表面固定安装有弧形杆154。

工作时，首先施工者在铺设好的地基的四个拐角及两个边角内，分别将六个地桩10对应填设在坑角内，然后相邻的地桩10之间通过横向杆14固定连接，然后再向地基的内部填充混泥土，之后在六个地桩10的顶部固定连接有纵向支撑部件2，之后在纵向支撑部件2的顶部固定连接有顶部框板3，并在顶部框板3的顶部固定焊接有横梁5和横向板16，且每个直角之间的连接件均通过直角卡接单元12进行固定，确保房屋结构体系的整体性及稳定性。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
