技术领域

本实用新型涉及环境检测技术领域，具体为一种环境检测设备用防护装置。

背景技术

环境检测是利用GIS技术对环境监测网络进行设计，环境监测收集的信息又能通过GIS适时储存和显示，并对所选评价区域进行详细的场地监测和分析，环境保护日益被重视起来，随之环境监测市场不断扩大，传统的环境监测站已经不能完全满足社会的环境监测需求，国家逐步开放了环境监测领域渠道，对于专业从事环境监测，具备CMA环境检测资质的社会化环境检测机构，作为第三方检测的有生力量，已成为社会委托性质的环境监测的首选。

环境检测需要使用检测设备，环境检测设备移动时需要对其进行防护，目前现有的环境检测设备用防护装置有以下缺点，防护效果差，无法满足使用者的需求，降低了环境检测设备用防护装置的实用性。

实用新型内容

本实用新型的目的在于提供一种环境检测设备用防护装置，具备防护效果好的优点，解决了现有的环境检测设备用防护装置防护效果差的问题。

为实现上述目的，本实用新型提供如下技术方案：一种环境检测设备用防护装置，包括底座，所述底座的顶部开设有放置槽，所述放置槽的内腔设置有缓冲组件，所述缓冲组件的顶部设置有检测设备主体，所述检测设备主体的两侧均设置有防护组件，所述底座顶部的两侧均固定连接有连接板，所述连接板顶部的两侧均固定连接有减震弹簧，所述减震弹簧的顶部通过固定块固定连接有支撑杆。

优选的，所述支撑杆外侧的顶部固定连接有推把，且推把的表面设置有防滑套。

优选的，所述缓冲组件包括缓冲板，所述缓冲板的顶部与检测设备主体的底部接触，所述缓冲板的底部固定连接有缓冲弹簧，所述缓冲弹簧的底部与放置槽内腔的底部固定连接。

优选的，所述放置槽内腔的前侧和后侧均开设有滑槽，所述滑槽的内腔滑动连接有滑板，所述滑板的内侧与缓冲板的正面和背面固定连接。

优选的，所述防护组件包括防护板，所述防护板的内侧通过防护垫与检测设备主体的两侧接触，所述防护板外侧的顶部和底部均固定连接有伸缩杆，所述伸缩杆的外侧与支撑杆内侧的顶部和底部固定连接，所述伸缩杆的表面套设有拉簧，且拉簧的两侧分别与支撑杆内侧的顶部和底部和防护板外侧的顶部和底部固定连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置底座、放置槽、缓冲组件、检测设备主体、防护组件、连接板、减震弹簧、支撑杆、滑槽和滑板的相互配合，达到了防护效果好的优点，解决了现有的环境检测设备用防护装置防护效果差的问题，可以满足使用者的需求，提高了环境检测设备用防护装置的实用性。

2、本实用新型通过设置缓冲弹簧，避免了缓冲板与放置槽的内壁出现直接碰撞的现象，对缓冲板与放置槽起到保护的作用，从而延长了缓冲板与放置槽的使用寿命，通过设置滑板和滑槽，使缓冲板在放置槽的内部滑动的更加顺畅，减少了缓冲板与放置槽之间的摩擦，延长了缓冲板与放置槽的使用寿命，同时滑板和滑槽对缓冲板也起到限位的作用，避免缓冲板在移动的过程中出现倾斜的现象，通过防护垫的设置，避免了防护板与检测设备主体的两侧出现直接碰撞的现象，对防护板与检测设备主体起到保护的作用，从而延长了防护板与检测设备主体的使用寿命。

附图说明

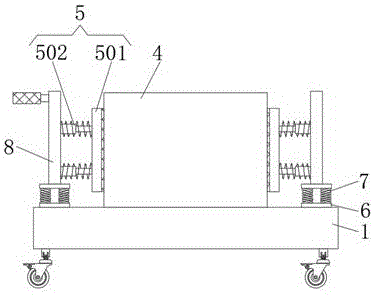

图1为本实用新型结构示意图；

图2为本实用新型放置槽结构剖视图；

图3为本实用新型缓冲板结构俯视图。

图中：1、底座；2、放置槽；3、缓冲组件；301、缓冲板；302、缓冲弹簧；4、检测设备主体；5、防护组件；501、防护板；502、伸缩杆；6、连接板；7、减震弹簧；8、支撑杆；9、滑槽；10、滑板。

具体实施方式

为了使本领域技术人员更好地理解本实用新型的技术方案，下面结合附图对本实用新型进行详细描述，本部分的描述仅是示范性和解释性，不应对本实用新型的保护范围有任何的限制作用。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

此外，术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-3，一种环境检测设备用防护装置，包括底座1，底座1的顶部开设有放置槽2，放置槽2内腔的前侧和后侧均开设有滑槽9，滑槽9的内腔滑动连接有滑板10，通过设置滑板10和滑槽9，使缓冲板301在放置槽2的内部滑动的更加顺畅，减少了缓冲板301与放置槽2之间的摩擦，延长了缓冲板301与放置槽2的使用寿命，同时滑板10和滑槽9对缓冲板301也起到限位的作用，避免缓冲板301在移动的过程中出现倾斜的现象，滑板10的内侧与缓冲板301的正面和背面固定连接，放置槽2的内腔设置有缓冲组件3，缓冲组件3包括缓冲板301，缓冲板301的顶部与检测设备主体4的底部接触，缓冲板301的底部固定连接有缓冲弹簧302，通过设置缓冲弹簧302，避免了缓冲板301与放置槽2的内壁出现直接碰撞的现象，对缓冲板301与放置槽2起到保护的作用，从而延长了缓冲板301与放置槽2的使用寿命，缓冲弹簧302的底部与放置槽2内腔的底部固定连接，缓冲组件3的顶部设置有检测设备主体4，检测设备主体4的两侧均设置有防护组件5，防护组件5包括防护板501，防护板501的内侧通过防护垫与检测设备主体4的两侧接触，通过防护垫的设置，避免了防护板501与检测设备主体4的两侧出现直接碰撞的现象，对防护板501与检测设备主体4起到保护的作用，从而延长了防护板501与检测设备主体4的使用寿命，防护板501外侧的顶部和底部均固定连接有伸缩杆502，伸缩杆502的外侧与支撑杆8内侧的顶部和底部固定连接，伸缩杆502的表面套设有拉簧，且拉簧的两侧分别与支撑杆8内侧的顶部和底部和防护板501外侧的顶部和底部固定连接，底座1顶部的两侧均固定连接有连接板6，连接板6顶部的两侧均固定连接有减震弹簧7，减震弹簧7的顶部通过固定块固定连接有支撑杆8，支撑杆8外侧的顶部固定连接有推把，且推把的表面设置有防滑套，通过设置底座1、放置槽2、缓冲组件3、检测设备主体4、防护组件5、连接板6、减震弹簧7、支撑杆8、滑槽9和滑板10的相互配合，达到了防护效果好的优点，解决了现有的环境检测设备用防护装置防护效果差的问题，可以满足使用者的需求，提高了环境检测设备用防护装置的实用性。

使用时，使用者将检测设备主体4放入放置槽2内的缓冲板301上，使用者拉动防护板501，防护板501通过伸缩杆502和拉簧伸缩对检测设备主体4进行固定，使用者通过推把和支撑杆8推动底座1将检测设备主体4进行移动，检测设备主体4在移动的过程中会出现晃动，检测设备主体4带动缓冲板301向下移动，缓冲板301通过滑板10和滑槽9的辅助带动缓冲弹簧302向下缓冲移动，缓冲弹簧302削弱上方施加的冲击力，使检测设备主体4在移动时可以更加稳定，通过伸缩杆502和拉簧与防护板501和防护垫，对检测设备主体4的两侧进行防护，防止检测设备主体4移动时，路面不平的颠簸造成检测设备主体4掉落，该装置防护效果好方便人们的使用，从而达到了防护效果好的优点。

申请文件中使用到的标准零件均可以从市场上购买，本申请文件中所有的部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中常规的型号，在此不再作出具体叙述。

需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实例的说明只是用于帮助理解本实用新型的方法及其核心思想。以上仅是本实用新型的优选实施方式，应当指出，由于文字表达的有限性，而客观上存在无限的具体结构，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进、润饰或变化，也可以将上述技术特征以适当的方式进行组合；这些改进润饰、变化或组合，或未经改进将实用新型的构思和技术方案直接应用于其它场合的，均应视为本实用新型的保护范围。
