技术领域

本发明涉及配电箱清理设备技术领域，具体为一种电力用配电箱清理装置。

背景技术

配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱，配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。

设置在外部的配电箱的外表面会积存大量的尘土，这些尘土若不及时清理一旦进入配电箱内部，会对配电箱内部的各种电路控制器件造成污染，严重时会直接导致配电箱内部电路控制器的损坏，对配电箱进行清理都是由人工采用清洁棉直接对配电箱的外部进行清理，而仅采用一块清洁棉很难将配电箱清理干净，同时传统的清洁方式不仅会耗费大量人力物力并且在清洁过程中还十分容易造成扬尘。

发明内容

本发明提供了一种电力用配电箱清理装置，具备对配电箱灰尘清除彻底省时省力以及避免扬尘的优点，解决了对配电箱进行清理都是由人工采用清洁棉直接对配电箱的外部进行清理，而仅采用一块清洁棉很难将配电箱清理干净，同时传统的清洁方式不仅会耗费大量人力物力并且在清洁过程中还十分容易造成扬尘的问题。

本发明提供如下技术方案：一种电力用配电箱清理装置，包括主支板，所述主支板的左右两侧均活动套接有动轮轴，所述主支板的左侧固定安装有防尘板，所述主支板的顶部固定安装有固定桩，两个所述固定桩之间固定套接有轴杆，所述轴杆的外表面活动套接有位于两个固定桩之间的推杆，两个所述动轮轴位于主支板左右两侧的外部均固定套接有主动轮，两个所述动轮轴位于主支板内部的一端均固定安装有主齿轮，所述主支板的内部活动套接有清理轴，所述清理轴位于动轮轴的右侧，所述清理轴的外表面固定套接有从动轮，所述从动轮的外表面与主齿轮的外表面啮合连接，所述清理轴的外表面固定套接有位于主支板内部的清理辊，所述主支板的左右两端均开设有卡槽，两个所述卡槽的内部均卡接有固定块，所述固定块的正面开设有外槽，所述固定块的内部开设有固定槽，所述固定槽的内部固定安装有挡板，所述挡板左右两侧的上下两端均固定安装有弹片，所述弹片共有四个，四个所述弹片两个一组分为左右两组，每组所述弹片相远离的一端均固定安装有卡杆，两个所述卡杆相远离的一端均穿过固定块的左右两侧并与卡槽内腔的左右两侧相卡接，两个所述卡杆的正面均固定安装有操控杆，所述操控杆穿过外槽并延伸至固定块正面的外部，两个所述固定块的底部均固定安装有连接块，两个所述连接块之间固定安装有储水盒，所述储水盒的底部固定安装有湿性棉擦，所述储水盒的底部固定安装有位于湿性棉擦右侧的干性棉擦。

优选的，所述主支板的正面固定安装有位于卡槽附近的辅助轮，所述辅助轮的底部与主动轮的底部在同一水平面上。

优选的，所述防尘板的形状为圆弧形，且防尘板的底端与主动轮底端所在的平面相临近。

优选的，所述推杆为塑料制成的筒状长杆，且推杆长度根据具体清理的作业要求而定制。

优选的，所述清理辊的长度小于两个主齿轮之间的距离，且清理辊的外表面设有毛刷。

优选的，所述卡槽内腔的左右两侧均开设有卡口，且卡口的大小与卡杆的大小相适配。

优选的，所述外槽的数量为两个，两个所述外槽均与固定槽相连通。

优选的，所述储水盒的顶部固定连通有入水管，所述入水管的顶部螺纹套接有密封盖。

优选的，所述储水盒的底部开设有位于湿性棉擦正上方的渗水槽，所述渗水槽的内部固定安装有过滤网。

本发明具备以下有益效果：

1、该电力用配电箱清理装置，通过清理辊、湿性棉擦以及干性棉擦的相互配合，将主动轮放置在配电箱的外表面对配电箱进行清理时，主动轮转动带动清理辊转动，清理辊可以将配电箱表面上的积尘进行清扫，同时湿性棉擦对清理辊清理过的位置进行润湿并清理配电箱上的残留污渍，最后干性棉擦将湿性棉擦在配电箱上留下的水渍进行擦除并再次对配电箱进行清理，如此可使得该电力用配电箱清理装置可以彻底清理配电箱上的灰尘和污渍。

2、该电力用配电箱清理装置，通过的相互配合以及推杆，工作人员只需推动推杆即可控制清理辊、湿性棉擦、干性棉擦三者相互配合并对配电箱的外表面进行清理，不需要利用棉擦反复擦拭配电箱的外表面，操作简单且方便快捷，从而提高了该电力用配电箱清理装置的实用性。

3、该电力用配电箱清理装置，通过防尘板可以将清理辊清理过程所扬起的灰尘全部格挡在防尘板的内部，避免清理过程中灰尘飞扬对配电箱附近的空气造成污染，给配电箱工作人员提供良好的工作环境。

附图说明

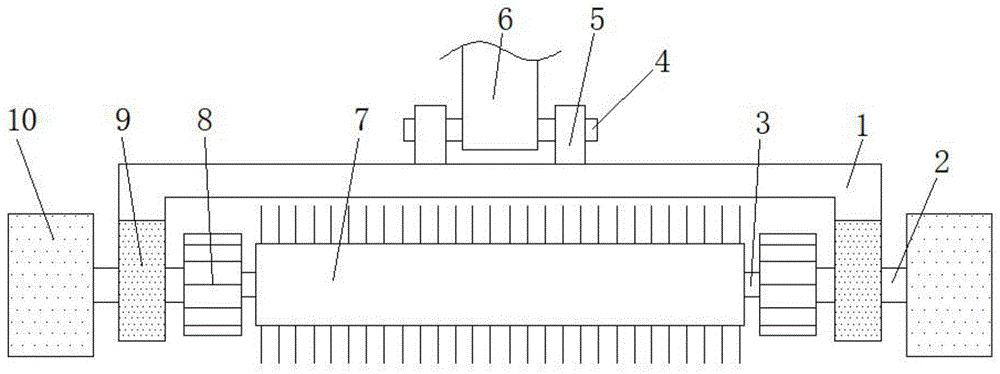

图1为本发明结构示意图；

图2为本发明储水盒的结构示意图；

图3为本发明防尘板的结构示意图；

图4为本发明主动轮的结构示意图；

图5为本发明A处的结构放大示意图；

图6为本发明干性棉擦的结构示意图；

图7为本发明外槽的结构示意图。

图中：1、主支板；2、动轮轴；3、清理轴；4、轴杆；5、固定桩；6、推杆；7、清理辊；8、主齿轮；9、卡槽；10、主动轮；11、防尘板；12、外槽；13、从动轮；14、干性棉擦；15、固定块；16、卡杆；17、辅助轮；18、连接块；19、储水盒；20、入水管；21、渗水槽；22、湿性棉擦；23、操控杆；24、弹片；25、挡板；26、固定槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-7，一种电力用配电箱清理装置，包括主支板1，主支板1的左右两侧均活动套接有动轮轴2，主支板1的正面固定安装有位于卡槽9附近的辅助轮17，辅助轮17的底部与主动轮10的底部在同一水平面上，主支板1的左侧固定安装有防尘板11，防尘板11的形状为圆弧形，且防尘板11的底端与主动轮10底端所在的平面相临近，主支板1的顶部固定安装有固定桩5，两个固定桩5之间固定套接有轴杆4，轴杆4的外表面活动套接有位于两个固定桩5之间的推杆6，推杆6为塑料制成的筒状长杆，且推杆6长度根据具体清理的作业要求而定制，两个动轮轴2位于主支板1左右两侧的外部均固定套接有主动轮10，两个动轮轴2位于主支板1内部的一端均固定安装有主齿轮8，主支板1的内部活动套接有清理轴3，清理轴3位于动轮轴2的右侧，清理轴3的外表面固定套接有从动轮13，从动轮13的外表面与主齿轮8的外表面啮合连接，清理轴3的外表面固定套接有位于主支板1内部的清理辊7，清理辊7的长度小于两个主齿轮8之间的距离，且清理辊7的外表面设有毛刷，主支板1的左右两端均开设有卡槽9，卡槽9内腔的左右两侧均开设有卡口，且卡口的大小与卡杆16的大小相适配，两个卡槽9的内部均卡接有固定块15，固定块15的正面开设有外槽12，外槽12的数量为两个，两个外槽12均与固定槽26相连通，固定块15的内部开设有固定槽26，固定槽26的内部固定安装有挡板25，挡板25左右两侧的上下两端均固定安装有弹片24，弹片24共有四个，四个弹片24两个一组分为左右两组，每组弹片24相远离的一端均固定安装有卡杆16，两个卡杆16相远离的一端均穿过固定块15的左右两侧并与卡槽9内腔的左右两侧相卡接，两个卡杆16的正面均固定安装有操控杆23，操控杆23穿过外槽12并延伸至固定块15正面的外部，两个固定块15的底部均固定安装有连接块18，两个连接块18之间固定安装有储水盒19，储水盒19的顶部固定连通有入水管20，入水管20的顶部螺纹套接有密封盖，储水盒19的底部开设有位于湿性棉擦22正上方的渗水槽21，渗水槽21的内部固定安装有过滤网，储水盒19的底部固定安装有湿性棉擦22，湿性棉擦22、干性棉擦14以及清理辊7毛刷的底部均处于同一水平面，且清理毛刷底部所在的水平面低于主动轮10底部所在的水平面，再利用该配电箱清理装置对配电箱进行清理时湿性棉擦22、干性棉擦14以及清理辊7毛刷可同时作用在配电箱的外表面上对配电箱的外表面进行清理，储水盒19的底部固定安装有位于湿性棉擦22右侧的干性棉擦14。

工作原理，首先将储水盒19内灌入适量的清水，清水会沿着渗水槽21流入湿性棉擦22的内部，并将湿性棉擦22进行润湿，将两个操控杆23相互靠近运动并使得两个卡杆16压缩弹片24向固定块15内部运动，然后将两个固定块15分别卡入主支板1左右两侧卡槽9的内部，松开操控杆23，卡杆16在弹片24的推动下卡入卡槽9内腔的卡口内部，并将固定块15固定在卡槽9内部，从而使得湿性棉擦22以及干性棉擦14固定在主支板1的内部，最后使主动轮10和辅助轮17均与配电箱外表面相接触，按照辅助轮17到主动轮10的方向移动该配电箱清理装置，主动轮10转动通过主齿轮8带动清理辊7转动，清理辊7将配电箱外表面上的灰尘向防尘板11方向拨动并将配电箱表面上的积尘进行清扫，同时湿性棉擦22对清理辊7清理过的位置进行润湿并清理配电箱上的残留污渍，最后干性棉擦14将湿性棉擦22在配电箱上留下的水渍进行擦除并再次对配电箱进行清理，防尘板11将清理辊7清理过程所扬起的灰尘全部格挡在防尘板11的内部，避免清理过程中灰尘飞扬。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
