技术领域

本发明属于电气柜技术领域，具体涉及一种具有开关座抗变形机构的电力电气配电柜。

背景技术

电气柜是由钢材质加工而成用来保护元器件正常工作的柜子，电气柜制作材料一般分为热轧钢板和冷轧钢板两种，冷轧钢板相对热轧钢板更材质柔软，更适合电气柜的制作。电气柜用途广泛主要用于化工行业，环保行业，电力系统，冶金系统，工业，核电行业，消防安全监控，交通行业等等。

但是电气柜经常会在由于运输或者地震等外力作用下摇晃，造成电气元件的损坏。

为此，我们提出一种具有开关座抗变形机构的电力电气配电柜来解决现有技术中存在的问题，使其安全性更好，稳定性更好。

发明内容

本发明的目的在于提供一种具有开关座抗变形机构的电力电气配电柜，以解决上述背景技术中提出的安全性、稳定性不好的问题。

为实现上述目的，本发明采用了如下技术方案：一种具有开关座抗变形机构的电力电气配电柜，包括冷轧钢板柜体组件、安装架固定组件、电气元件安装架组件、若干组电气元件组件、若干组弹簧阻尼器组件、观察窗、散热孔和排风扇，所述安装架固定组件安装在冷轧钢板柜体组件的内部，所述电气元件安装架组件通过螺栓固定在安装架固定组件的外侧，若干组所述电气元件组件分别通过螺栓固定在电气元件安装架组件上，若干组弹簧阻尼器组件分别安装在冷轧钢板柜体组件和安装架固定组件之间，所述观察窗设置在冷轧钢板柜体组件的门上，若干组所述散热孔设置在冷轧钢板柜体组件底部，所述排风扇安装在冷轧钢板柜体组件上。

优选的，所述冷轧钢板柜体组件包括箱体、门轴和门，所述门轴安装在箱体的侧边，所述门通过门轴与箱体铰接。

优选的，所述安装架固定组件包括不锈钢底座、不锈钢连接件和不锈钢板，所述不锈钢底座通过螺栓固定在箱体的内侧中部，所述不锈钢连接件的一端与不锈钢底座球接，所述不锈钢连接件的另一端与不锈钢板通过螺栓连接。

优选的，所述不锈钢板包括方形槽、阻尼器安装孔和通风孔，若干组所述阻尼器安装孔设置在方形槽的侧壁上，若干组所述通风孔设置在方形槽内。

优选的，所述电气元件安装架组件包括安装梁和立柱，四组所述安装梁通过螺栓固定在两组立柱之间。

优选的，所述弹簧座阻尼器组件包括阻尼器底座、底座弹簧活动壳、弹簧、阻尼器顶座、上座弹簧活动壳和连接轴，所述底座弹簧活动壳焊接在阻尼器底座的一侧，所述上座弹簧活动壳焊接在阻尼器顶座的一侧，所述弹簧安装在底座弹簧活动壳和上座弹簧活动壳形成的腔体内部，所述连接轴与阻尼器顶座过盈连接，所述连接轴的一侧与弹簧卡接，所述连接轴的另一端与不锈钢板通过螺栓连接。

优选的，所述阻尼器底座包括螺孔，两组所述螺孔对称设置在阻尼器底座的两侧。

优选的，所述门包括观察窗安装孔、凹槽、锁和排风口，所述观察窗安装孔设置在门的上方，所述凹槽设置在观察窗安装孔上，若干组所述排风口设置在观察窗安装孔的上方，所述锁安装在门的外侧。

本发明的技术效果和优点：本发明提出的一种具有开关座抗变形机构的电力电气配电柜，与现有技术相比，具有以下有点：

1、通过安装架固定组件上的不锈钢底部与不锈钢连接件的铰接，使得不锈钢板在不锈钢连接件的中心轴上微型晃动，缓冲外力带来的冲击；

2、不锈钢板的四周通过螺栓固定的若干组弹簧阻尼器组件，对不锈钢板进行定位，同时在晃动时能缓冲外力以及其带来的惯性；

3、不锈钢板上设置的若干通风孔，使得电气元件后边能够很好的通风散热。

附图说明

图1为本发明的结构示意图；

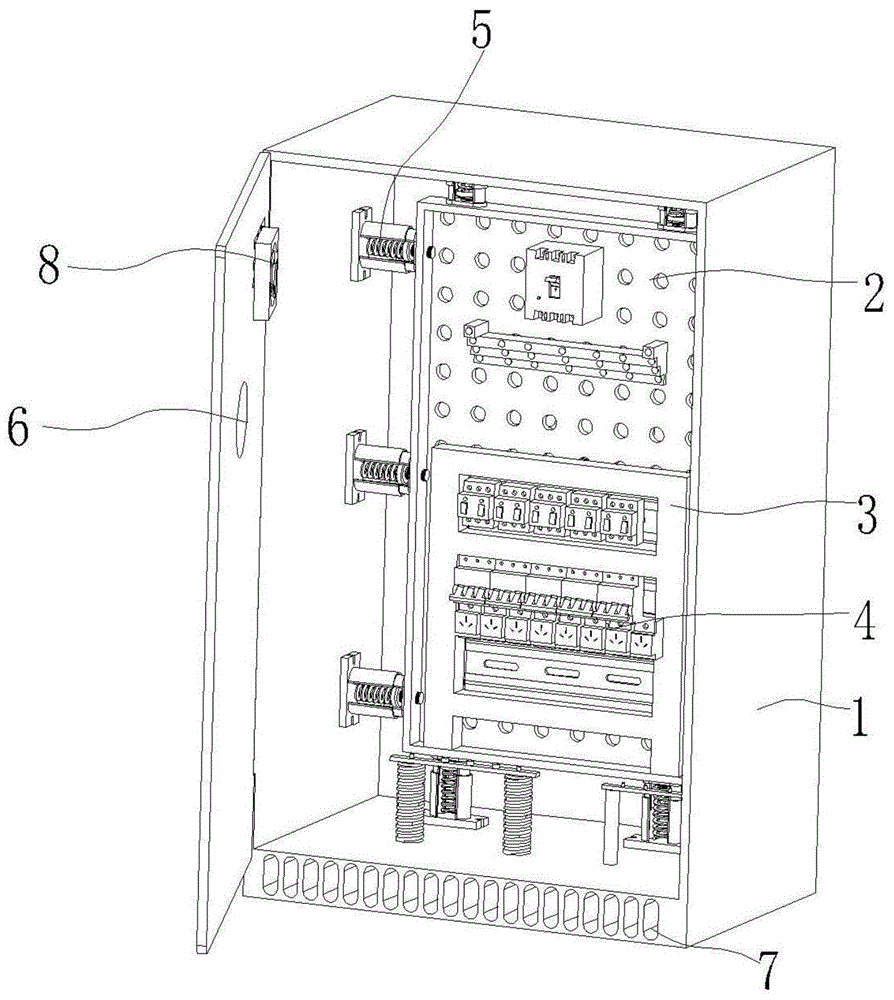

图2为本发明的冷轧钢板柜体组件打开示意图；

图3为本发明的剖视图；

图4为本发明的安装架固定组件结构图；

图5为本发明的不锈钢板示意图；

图6为本发明的电气元件安装架组件结构图；

图7为本发明的冷轧钢板柜体组件关闭示意图；

图8为本发明的弹簧阻尼器组件示意图；

图9为本发明的阻尼器底座示意图。

图中：1、冷轧钢板柜体组件；101、箱体；102、门轴；103、门；104、观察窗安装孔；105、锁；2、安装架固定组件；201、不锈钢底座；202、不锈钢连接件；203、不锈钢板；20301、方形孔；20302、阻尼器安装孔；20303、通孔；3、电气元件安装架组件；301、安装梁；302、立柱；4、电气元件组件；5、弹簧阻尼器组件；501、阻尼器底座；50101、螺孔；502、底座弹簧活动壳；503、弹簧；504、阻尼器顶座；505、上座弹簧活动壳；506、连接轴；6、观察窗；7、散热孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明提供了如图1-9所示的一种具有开关座抗变形机构的电力电气配电柜，包括冷轧钢板柜体组件1、安装架固定组件2、电气元件安装架组件3、若干组电气元件组件4、若干组弹簧阻尼器组件5、观察窗6、散热孔7和排风扇8，所述安装架固定组件2安装在冷轧钢板柜体组件1的内部，所述电气元件安装架组件3通过螺栓固定在安装架固定组件2的外侧，若干组所述电气元件组件4分别通过螺栓固定在电气元件安装架组件3上，若干组弹簧阻尼器组件5分别安装在冷轧钢板柜体组件1和安装架固定组件2之间，所述观察窗6设置在冷轧钢板柜体组件1的门上，若干组所述散热孔7设置在冷轧钢板柜体组件1底部，所述排风扇8安装在冷轧钢板柜体组件1上。

较佳地，所述冷轧钢板柜体组件1包括箱体101、门轴102和门103，所述门轴102安装在箱体101的侧边，所述门103通过门轴102与箱体101铰接。

通过采用上述技术方案，柜体采用冷轧钢板，冷轧钢和热轧钢区别不在冶炼过程，而是在于轧钢温度，或者说轧钢终止温度。终轧温度低于钢材再结晶温度的就成为冷轧钢。热轧钢容易轧制，轧钢效率高，但是热轧条件下钢材氧化，产品表面是黑灰暗淡的。冷轧钢要求轧机功率大，轧制效率低，而且轧制过程中为了能消除加工硬化还要进行中间退火，所以成本也较高，但是冷轧钢表面光亮，质量好，可以直接用来加工成品。

较佳地，所述安装架固定组件2包括不锈钢底座201、不锈钢连接件202和不锈钢板203，所述不锈钢底座201通过螺栓固定在箱体101的内侧中部，所述不锈钢连接件202的一端与不锈钢底座201球接，所述不锈钢连接件202的另一端与不锈钢板203通过螺栓连接。

通过采用上述技术方案，不锈钢底座201固定在冷轧钢板柜体组件1的内壁上，不锈钢底座201与不锈钢连接件202的铰接，使安装在不锈钢连接件202上的不锈钢板203有一定的抗摇晃能力，连接件202上的球头能很好的沿四周晃动，从而在有外力对冷轧钢板柜体组件1施力时，能缓冲外力带来的惯性，减少外力对内部元件的损坏。

较佳地，所述不锈钢板203包括方形槽20301、阻尼器安装孔20302和通风孔20303，若干组所述阻尼器安装孔20302设置在方形槽20301的侧壁上，若干组所述通风孔20303设置在方形槽20301内。

通过采用上述技术方案，不锈钢板203上的若干通风孔20303能很好的将电气元件组件4散发出的热量排出，利于空气流通，若干排风孔10304便于柜体内的排风扇8将柜体内的热气排出，对柜体内进行散热。

较佳地，所述电气元件安装架组件3包括安装梁301和立柱302，四组所述安装梁301通过螺栓固定在两组立柱302之间。

通过采用上述技术方案，电气元件安装架组件3上的安装梁301和立柱302，为电气元件组件4提供稳固的安装架，同时安装梁301固定在两组立柱302之间，每组安装梁301之间有一定的距离，便于各电气元件之间的空气流通，利于散热，同时不会让各电气元件之间有接触，防止有外力过来，造成元件之间的碰撞，没有缓冲的空间。

较佳地，所述弹簧座阻尼器组件5包括阻尼器底座501、底座弹簧活动壳502、弹簧503、阻尼器顶座504、上座弹簧活动壳505和连接轴506，所述底座弹簧活动壳502焊接在阻尼器底座501的一侧，所述上座弹簧活动壳505焊接在阻尼器顶座504的一侧，所述弹簧503安装在底座弹簧活动壳502和上座弹簧活动壳505形成的腔体内部，所述连接轴506与阻尼器顶座504过盈连接，所述连接轴506的一侧与弹簧503卡接，所述连接轴506的另一端与不锈钢板203通过螺栓连接。

通过采用上述技术方案，若干组弹簧阻尼器组件5的一端通过螺栓固定在箱体101的内侧四周上，若干组弹簧阻尼器组件5的另一端分别通过阻尼器安装孔20302安装在不锈钢板203的四周，若干组弹簧阻尼器组件5不但能对不锈钢板203进行定位，还能给不锈钢板203提供回弹力；

弹簧阻尼器，是以提供运动的阻力，耗减运动能量的装置。利用阻尼来吸能减震，用于防震，低速时允许移动，在速度或加速超过相应的值时闭锁，形成刚性支撑。

阻尼器的作用，二十世纪，特别是近二、三十年人们对建筑物的抗振动的能力的提高已经做了巨大的努力，取得了显著的成果。这一成果中最引以为自豪的是“结构的保护系统”。人们跳出了传统增强梁、柱、墙提高抗振动的能力的观念，结合结构的动力性能，巧妙的避免或减少了地震，风力的破坏。基础隔震(BaseIsolation)，各种利用阻尼器(Damper)吸能，耗能系统，高层建筑屋顶上的质量共振阻尼系统(TMD)和主动控制(ActiveControl)减震体系都是已经走向了工程实际。有的已经成为减少振动不可少的保护措施。特别是对于难于预料的地震，破坏机理还不十分清楚的多维振动，这些结构的保护系统就显得更加重要，这些结构保护系统中争议最少，有益无害的系统要属利用阻尼器来吸收这难予预料的地震能量。利用阻尼来吸能减震不是什么新技术，在航天航空，军工，枪炮，汽车等行业中早已应用各种各样的阻尼器来减振消能。从二十世纪七十年代后，人们开始逐步地把这些技术转用到建筑、桥梁、铁路等工程中，其发展十分迅速。到二十世纪末，全世界已有近100多个结构工程运用了阻尼器来吸能减震。到2003年，仅Taylor公司就在全世界安装了110个建筑，桥梁或其它结构构筑物。

较佳地，所述阻尼器底座501包括螺孔50101，两组所述螺孔50101对称设置在阻尼器底座501的两侧。

较佳地，所述门103包括观察窗安装孔10301、凹槽10302、锁10303和排风口10304，所述观察窗安装孔10301设置在门103的上方，所述凹槽10302设置在观察窗安装孔10301上，若干组所述排风口10304设置在观察窗安装孔10301的上方，所述锁10303安装在门103的外侧。

观察窗6安装在观察窗安装孔10301上，便于工作人员从外部观看柜体内部的情况，若干组排风孔10304与底部的若干组散热孔7配合，更利于柜体内部的空气流通，便于散热。

结构原理：安装架固定组件2安装在冷轧钢板柜体组件1内部，安装架固定组件2上的不锈钢底座201的一侧通过螺栓固定在冷轧钢板柜体组件1的内部上，不锈钢底座201的另一侧与不锈钢连接件202的一侧铰接，不锈钢连接件202另一侧与不锈钢板203通过螺栓固定，塑形开关401和分线盒402分别通过螺栓固定在不锈钢板203上，电气元件安装架组件3安装在安装架固定组件2上，电气元件组件4分别安装在电气元件安装架组件3上，从而当有外力作用时不锈钢连接件202可以带动不锈钢板203在不锈钢底座201上做360度微型晃动，当有外力冲击时电气元件组件4能有一定的缓冲力，不锈钢板203的四周分别通过组弹簧阻尼器组件5上的连接轴505与若干组弹簧阻尼器组件5螺栓固定，若干组弹簧阻尼器组件5的另一侧分别通过阻尼器底座501固定在冷轧钢板柜体组件1上的箱体101的内壁上，若干组弹簧阻尼器组件5不仅能对不锈钢板203起定位作用，还能给不锈钢板203提供缓冲力；

散热孔7可以对冷轧钢板柜体组件1的内部进行散热，排风扇8加速冷轧钢板柜体组件1内的空气流通，能将冷轧钢板柜体组件1内的热量从散热孔7和排风控110304将热量排出；

观察窗6安装在观察窗安装孔10301上，便于工作人员及时从外部观察冷轧钢板柜体组件1内部的情况。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
