技术领域

本实用新型涉及化肥技术领域，具体为一种可冷却的化肥颗粒筛选装置。

背景技术

化学肥料简称化肥，用化学和(或)物理方法制成的含有一种或几种农作物生长需要的营养元素的肥料，也称无机肥料，包括氮肥、磷肥、钾肥、微肥、复合肥料等，它们具有以下一些共同的特点,成分单纯，养分含量高,肥效快，肥劲猛,某些肥料有酸碱反应，一般不含有机质，无改土培肥的作用，化学肥料种类较多，性质和施用方法差异较大，在化肥生产过程中，原料经过加工处理成为化肥成品时必须对化肥颗粒大小进行筛选。

现有的化肥颗粒生产方式大多都是将化肥颗粒冷却后再进行筛选，生产工序多，从而导致生产效率变低，并且化肥颗粒在筛选时会产生大量的粉尘，工人长时间在带有粉尘的环境下工作，会影响工人的身体健康。

实用新型内容

本实用新型的目的是提供一种可冷却的化肥颗粒筛选装置，解决了背景技术中提出的问题。

技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种可冷却的化肥颗粒筛选装置，包括壳体，所述壳体顶面的一端固定连接有鼓风机，壳体的顶面开设有进料口，壳体顶面的中心固定镶嵌有第一轴承，第一轴承的内圈固定连接有搅拌轴，壳体的一侧面开设有出风口，壳体的一侧面固定连接有出风管，出风管的内部固定连接有第二滤板，出风管的内部固定连接有引风机，出风管的底面开设有通孔，出风管的底面固定连接有收集箱，壳体底面的中心固定连通有出料管。

进一步改进为，鼓风机的输出端固定连通有气管，壳体顶面的另一端固定连接有双杆电机，双杆电机的一端固定连接有主动轮，双杆电机的另一端固定连接有半锥齿轮，搅拌轴顶面的中心固定镶嵌有密封接头，搅拌轴外表面的上部固定连接有从动轮，搅拌轴外表面的底部固定连接有破碎杆，搅拌轴外表面的底部开设有吹气口，壳体的内顶壁开设有滑槽，滑槽的内部滑动连接有滑块，滑块的底面固定连接有过滤筒，过滤筒的一侧面固定连接有螺纹套筒，螺纹套筒的内部螺纹连接有螺杆，螺杆的外表面固定连接有两个相对称的锥形齿轮。

进一步改进为，所述壳体的内底壁固定连接有两个相对称的引流板，出料管位于两个引流板的夹缝中，通过设置引流板，对过滤筒筛选出的化肥颗粒进行引流，避免化肥颗粒残留在壳体的内部。

进一步改进为，所述壳体的内顶壁固定连接有固定座，固定座的内部转动连接有挡板，挡板位于进料口的下方，通过设置固定座和挡板，过滤筒左右移动时带动挡板在固定座内转动，从而使化肥颗粒经进料口进入至过滤筒内部时进行抛动，从而使化肥颗粒内的粉末快速筛出，并避免化肥颗粒长时间掉落在同一位置，造成化肥颗粒粘结的情况。

进一步改进为，所述出风口的内部固定连接有第一滤板，第一滤板的滤孔直径值小于过滤筒的滤孔直径值，通过设置第一滤板，对进入至出风口内部的粉末进行筛选，避免化肥颗粒进入出风管的内部。

进一步改进为，所述壳体的一侧壁固定镶嵌有第二轴承，第二轴承的内圈与螺杆的外表面固定连接，半锥齿轮位于两个锥形齿轮的夹缝中，两个锥形齿轮均与半锥齿轮相适配，使螺杆在第二轴承的内部旋转，提升螺杆的稳定性。

进一步改进为，所述收集箱的底面固定连通有清理管，清理管的内部卡接有密封塞，通过设置清理管，可对收集箱内粉末进行清理，从而可对化肥粉末再次回收利用。

进一步改进为，所述壳体底面的四个边角处均固定连接有支撑腿，支撑腿的底面固定连接有防滑垫，通过设置支撑腿，对壳体进行支撑，提升壳体的稳定性。

进一步改进为，所述气管远离鼓风机的一端与密封接头固定连通，从动轮与主动轮传动连接，通过设置密封接头，使气管与密封接头连通，提升搅拌轴与之间的密封性。

1、该可冷却的化肥颗粒筛选装置，通过设置鼓风机、气管、从动轮、密封接头、气管、主动轮、双杆电机、半锥齿轮、螺杆、锥形齿轮、螺纹套筒、过滤筒和吹气口，双杆电机的输出端旋转，从而使主动轮带动从动轮旋转，从而使搅拌轴上的气管对过滤筒内化肥颗粒进行搅拌，同时半锥齿轮带动两个锥形齿轮旋转，从而使螺杆在螺纹套筒内正反转，从而使过滤筒进行左右晃动，同时鼓风机经气管和密封接头将外部空气输入至搅拌轴的内部，从而使空气经吹气口对化肥颗粒进行吹风冷却，从而达到了对化肥颗粒筛选的同时冷却的效果，具备生产效果高、筛选速度快和筛选效果好的优点，通过设置出风口、通孔、第二滤板、清理管和出风管，将吹气口筛选时吹出的粉末经出风口吸入出风管的内部，并经第二滤板过滤后排出，过滤出的粉末经通孔掉落至收集箱的内部，解决了化肥颗粒在筛选时会产生大量的粉尘，工人长时间在带有粉尘的环境下工作，会影响工人的身体健康的问题。

2、该可冷却的化肥颗粒筛选装置，通过设置引流板，对过滤筒筛选出的化肥颗粒进行引流，避免化肥颗粒残留在壳体的内部，通过设置固定座和挡板，过滤筒左右移动时带动挡板在固定座内转动，从而使化肥颗粒经进料口进入至过滤筒内部时进行抛动，从而使化肥颗粒内的粉末快速筛出，并避免化肥颗粒长时间掉落在同一位置，造成化肥颗粒粘结的情况，通过设置第一滤板，对进入至出风口内部的粉末进行筛选，避免化肥颗粒进入出风管的内部，通过设置清理管，可对收集箱内粉末进行清理，从而可对化肥粉末再次回收利用，通过设置支撑腿，对壳体进行支撑，提升壳体的稳定性。

附图说明

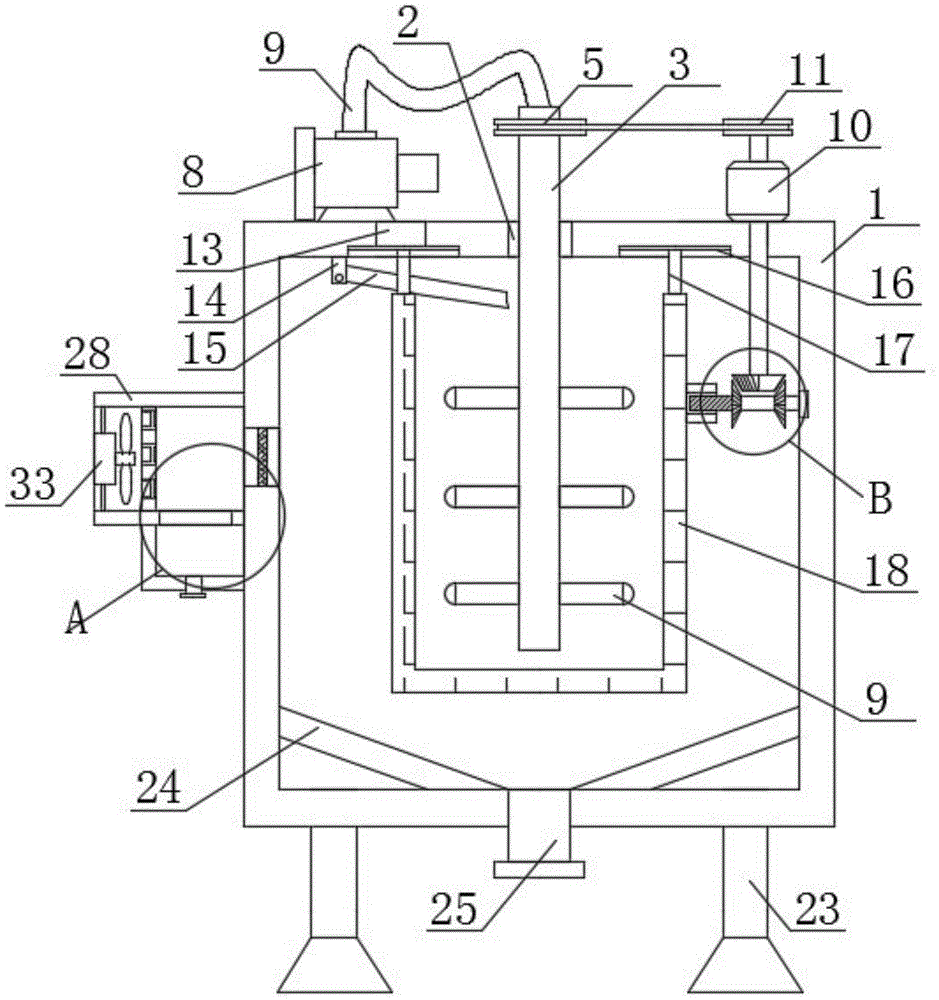

图1为本实用新型壳体的剖视图；

图2为本实用新型搅拌轴的立体图；

图3为本实用新型图1中A处结构的放大图；

图4为本实用新型图1中B处结构的放大图。

图中标号表示为，1壳体、2第一轴承、3搅拌轴、4密封接头、5从动轮、6破碎杆、7吹气口、8鼓风机、9气管、10双杆电机、11主动轮、12半锥齿轮、13进料口、14固定座、15挡板、16滑槽、17滑块、18过滤筒、19螺纹套筒、20螺杆、21第二轴承、22锥形齿轮、23支撑腿、24引流板、25出料管、26出风口、27第一滤板、28出风管、29第二滤板、30通孔、31收集箱、32清理管、33引风机。

具体实施方式

如图1-4所示，本实用新型实施例提供一种可冷却的化肥颗粒筛选装置，包括壳体1，壳体1顶面的一端固定连接有鼓风机8，本实用新型鼓风机8使用2NH鼓风机，鼓风机8的输出端固定连通有气管9，壳体1顶面的另一端固定连接有双杆电机10，本实用新型双杆电机10使用1300W双杆电机，双杆电机10的一端固定连接有主动轮11，双杆电机10的另一端固定连接有半锥齿轮12，壳体1的顶面开设有进料口13，壳体1顶面的中心固定镶嵌有第一轴承2，第一轴承2的内圈固定连接有搅拌轴3，搅拌轴3顶面的中心固定镶嵌有密封接头4，搅拌轴3外表面的上部固定连接有从动轮5。

搅拌轴3外表面的底部固定连接有破碎杆6，搅拌轴3外表面的底部开设有吹气口7，壳体1的内顶壁开设有滑槽16，滑槽16的内部滑动连接有滑块17，滑块17的底面固定连接有过滤筒18，壳体1的内顶壁固定连接有固定座14，固定座14的内部转动连接有挡板15，挡板15位于进料口13的下方，通过设置固定座14和挡板15，过滤筒18左右移动时带动挡板15在固定座14内转动，从而使化肥颗粒经进料口13进入至过滤筒18内部时进行抛动，从而使化肥颗粒内的粉末快速筛出，并避免化肥颗粒长时间掉落在同一位置，造成化肥颗粒粘结的情况，过滤筒18的一侧面固定连接有螺纹套筒19，螺纹套筒19的内部螺纹连接有螺杆20，螺杆20的外表面固定连接有两个相对称的锥形齿轮22。

壳体1的一侧壁固定镶嵌有第二轴承21，第二轴承21的内圈与螺杆20的外表面固定连接，半锥齿轮12位于两个锥形齿轮22的夹缝中，两个锥形齿轮22均与半锥齿轮12相适配，使螺杆20在第二轴承21的内部旋转，提升螺杆20的稳定性，壳体1的一侧面开设有出风口26，壳体1的一侧面固定连接有出风管28，出风口26的内部固定连接有第一滤板27，第一滤板27的滤孔直径值小于过滤筒18的滤孔直径值，通过设置第一滤板27，对进入至出风口26内部的粉末进行筛选，避免化肥颗粒进入出风管28的内部。

出风管28的内部固定连接有第二滤板29，出风管28的内部固定连接有引风机33，本实用新型引风机33使用150FLJ引风机，出风管28的底面开设有通孔30，出风管28的底面固定连接有收集箱31，收集箱31的底面固定连通有清理管32，清理管32的内部卡接有密封塞，通过设置清理管32，可对收集箱31内粉末进行清理，从而可对化肥粉末再次回收利用，壳体1底面的中心固定连通有出料管25，壳体1的内底壁固定连接有两个相对称的引流板24，出料管25位于两个引流板24的夹缝中，通过设置引流板24，对过滤筒18筛选出的化肥颗粒进行引流，避免化肥颗粒残留在壳体1的内部，壳体1底面的四个边角处均固定连接有支撑腿23，支撑腿23的底面固定连接有防滑垫，通过设置支撑腿23，对壳体1进行支撑，提升壳体1的稳定性。

本实用新型工作原理如下：

将双杆电机10、鼓风机8和引风机33均与市政电源电连接，启动双杆电机10，使主动轮11带动从动轮5旋转，从而使搅拌轴3在第一轴承2的内部旋转，同时半锥齿轮12在两个锥形齿轮22的内部转向，从而使螺杆20在螺纹套筒19的内部正反转，从而使螺纹套筒19推动过滤筒18进行左右移动，同时带动滑块17在滑槽16内滑动，从而使挡板15在固定座14内转动，将化肥颗粒经进料口13投入至壳体1的内部，从而使化肥颗粒经挡板15呈抛物线形式进入至过滤筒18的内部，同时启动鼓风机8，从而将外部空气经气管9和密封接头4进入搅拌轴3的内部，从而通过吹气口7对过滤筒18内化肥颗粒进行降温冷却，同时气管9对过滤筒18内化肥颗粒进行搅拌破碎，从而达到了对化肥颗粒筛选的同时冷却的效果，具备生产效果高、筛选速度快和筛选效果好的优点，启动引风机33，从而对壳体1的内部进行抽风，从而将化肥粉末经出风口26进入至出风管28的内部，经第二滤板29过滤后排出，过滤出的粉末掉落至收集箱31的内部，解决了化肥颗粒在筛选时会产生大量的粉尘，工人长时间在带有粉尘的环境下工作，会影响工人的身体健康的问题，经过滤筒18筛选出的化肥颗粒经引流板24引流后经出料管25排出壳体1的内部。
