技术领域

本实用新型是一种氨氮水质分析仪器，属于水质分析仪器领域。

背景技术

每月河流的监测项目：水温、pH、电导率、溶解氧、高锰酸盐指数、五日生化需氧量、氨氮、石油类、挥发酚、汞、铅等11项，部分省界断面还进行流量监测，以计算污染物通量。

现有公开技术申请号为：CN201520333199.X的一种过程分析仪器，包括测量电池和分析器电路。测量电池包括被配置用来暴露于过程气体的固态电化学氧传感器。分析器电路耦合到固态电化学传感器以测量固态电化学传感器的电参数并且提供指示过程气体中的氧的输出。直流偏置电路被配置为当固态电化学传感器处在还原环境时，选择性地使用直流电对固态电化学传感器进行偏置。现有的分析仪抗干扰能力弱，容易受色度、浊度干扰，影响检测结果。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种氨氮水质分析仪器，以解决现有的分析仪抗干扰能力弱，容易受色度、浊度干扰，影响检测结果

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种氨氮水质分析仪器，其结构包括仪器柜门、计量泵、仪器本体、数字控制器、取液管、水样置放架、水样分析装置、分析控制面板，所述仪器柜门与仪器本体活动连接，所述仪器本体底部与水样置放架相连接，所述仪器本体内侧上固定设有分析控制面板，所述分析控制面板上设有计量泵、数字控制器和水样分析装置，所述计量泵装设在水样分析装置的上方，所述计量泵上设有隔膜泵、指示剂管和光度计，所述指示剂管与LED光度计均装设在隔膜泵上，所述隔膜泵与指示剂管和LED光度计相连接，所述水样分析装置由PH电极、溶解氧电极、氨氮电极、过滤泵和比色池组成，所述溶解氧电极与氨氮电极相连接，所述过滤泵与比色池相连接，所述数字控制器装设在比色池的右侧。

进一步地，所述仪器柜门上固定设有防雷板。

进一步地，所述仪器本体外层上固定设有防腐材料。

进一步地，所述数字控制器上设有显示屏和操作按键。

进一步地，所述显示屏装设在操作按键的上方。

进一步地，所述计量泵采用了精密计量泵控制试剂量。

进一步地，所述光度计采用双滤光片光度计测量。

本实用新型的有益效果：采用光度计和氨气敏电极，不受色度和浊度干扰量，并且水样自动计量，使仪器达到了较高的准确性和重现性。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

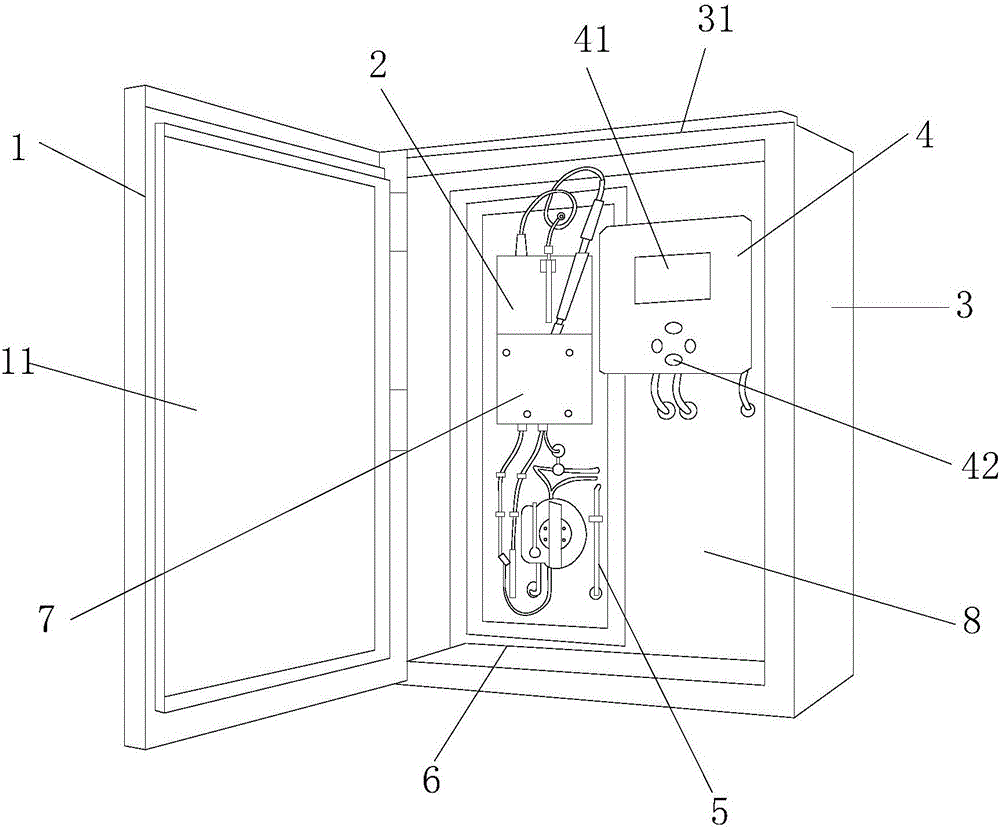

图1为本实用新型一种氨氮水质分析仪器的结构示意图。

图2为本实用新型计量泵和水样分析装置的结构示意图。

图中：仪器柜门-1、计量泵-2、隔膜泵-21、指示剂管-22、光度计-23、仪器本体-3、防腐材料-31、数字控制器-4、显示屏-41、操作按键-42、取液管-5、水样置放架-6、水样分析装置-7、PH电极-71、溶解氧电极-72、氨氮电极-73、过滤泵-74、比色池-75、分析控制面板-8。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种氨氮水质分析仪器，其结构包括仪器柜门1、计量泵2、仪器本体3、数字控制器4、取液管5、水样置放架6、水样分析装置7、分析控制面板8，所述仪器柜门1与仪器本体3活动连接，所述仪器本体3底部与水样置放架6相连接，所述仪器本体3内侧上固定设有分析控制面板8，所述分析控制面板8上设有计量泵2、数字控制器4和水样分析装置7，所述计量泵2装设在水样分析装置7的上方，所述计量泵2上设有隔膜泵21、指示剂管22和光度计23，所述指示剂管22与LED光度计23均装设在隔膜泵21上，所述隔膜泵21与指示剂管22和LED光度计23相连接，所述水样分析装置7由PH电极71、溶解氧电极72、氨氮电极73、过滤泵74和比色池75组成，所述溶解氧电极72与氨氮电极73相连接，所述过滤泵74与比色池75相连接，所述数字控制器4装设在比色池75的右侧，所述仪器柜门1上固定设有防雷板11，所述仪器本体3外层上固定设有防腐材料31，所述数字控制器4上设有显示屏41和操作按键42，所述显示屏41装设在操作按键42的上方，所述计量泵2采用了精密计量泵控制试剂量，所述光度计23采用双滤光片光度计测量。

在进行使用时，首先将水样放置在水样置放架6上，将样品、溶液分别被送到计量泵2中，光度计23进行清零测量，样品和逐出溶液在空气的作用下充分混合并发生化学反应，产生的氨气被隔膜泵21传送到比色池75中，并过滤泵74连续过滤获取样品，由PH电极71、溶解氧电极72和氨氮电极73进行测量并和反应前的测量结果进行比较，最后计算出氨氮的浓度值，将数据发送至显示屏41。

例如，可将水质分析仪器可测量市政污水以及工业废水的氨氮含量并进行分析。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
