【技术领域】

本实用新型涉及一种夹具，特别涉及一种可通过声检确定设备能否正常工作的夹具。

【背景技术】

现有技术中，如专利ZL201510731359.0公开了一种夹具，包括：底座、设置于所述底座上的紧固部，以及可拆卸地设置于所述底座上的子夹具，所述底座包括本体及设置于所述本体上的支撑板，所述支撑板上开设有第一通孔；所述子夹具位于所述支撑板上，且所述子夹具开设与所述第一通孔相连通的第二通孔；所述紧固部设置于所述本体上，顺序穿设所述第一通孔、所述第二通孔，且与所述子夹具卡接，以使所述子夹具紧密设置于所述支撑板上。该夹具不具有声控检测功能，报警警示操作效率低。

【实用新型内容】

本实用新型的主要目的在于提供一种声音报警器无法探测到夹具工作声音的信号就会实现报警，从而提示使用者的可通过声检确定设备能否正常工作的夹具。

为实现上述目的，本实用新型采取的技术方案为：

一种可通过声检确定设备能否正常工作的夹具，包括定位座，定位座的顶部设有导轨，导轨的一侧上设有第一装夹座，第一装夹座的下部侧壁位置设有第一限位块，导轨的另一侧上设有第二装夹座，第二装夹座的下部侧壁位置设有第二限位块，第二限位块与第一限位块安装在导轨上，导轨的一侧设有第一限位片，导轨的另一侧设有第二限位片，第二限位片与第一限位片均为弧面形状；定位座的一侧前部设有第一安装槽，第一安装槽位置设有第一声音报警器；定位座的另一侧设有第二安装槽，第二安装槽位置设有第二声音报警器。

进一步地，所述定位座的底部设有定位管，定位管的下部设有定位杆。

进一步地，所述定位杆与定位管通过螺纹连接。

进一步地，所述定位座的前部设有侧座。

进一步地，所述侧座的外侧位置设有固定管，固定管的外侧位置设有固定杆。

与现有技术相比，本实用新型具有如下有益效果：通过定位座可以对导轨进行安装，第一装夹座沿着导轨实现移动调节，第二装夹座沿着导轨实现移动调节；通过第一限位片与第二限位片可以对第一装夹座与第二装夹座进行限位控制；定位座通过第一安装槽可以对第一声音报警器进行安装，定位座通过第二安装槽可以对第二声音报警器进行安装，通过第一声音报警器与第二声音报警器可以对该夹具在旋转的过程中实现声控报警；当该夹具停止工作后，第一声音报警器与第二声音报警器无法探测到夹具工作声音的信号就会实现报警，从而提示使用者。

【附图说明】

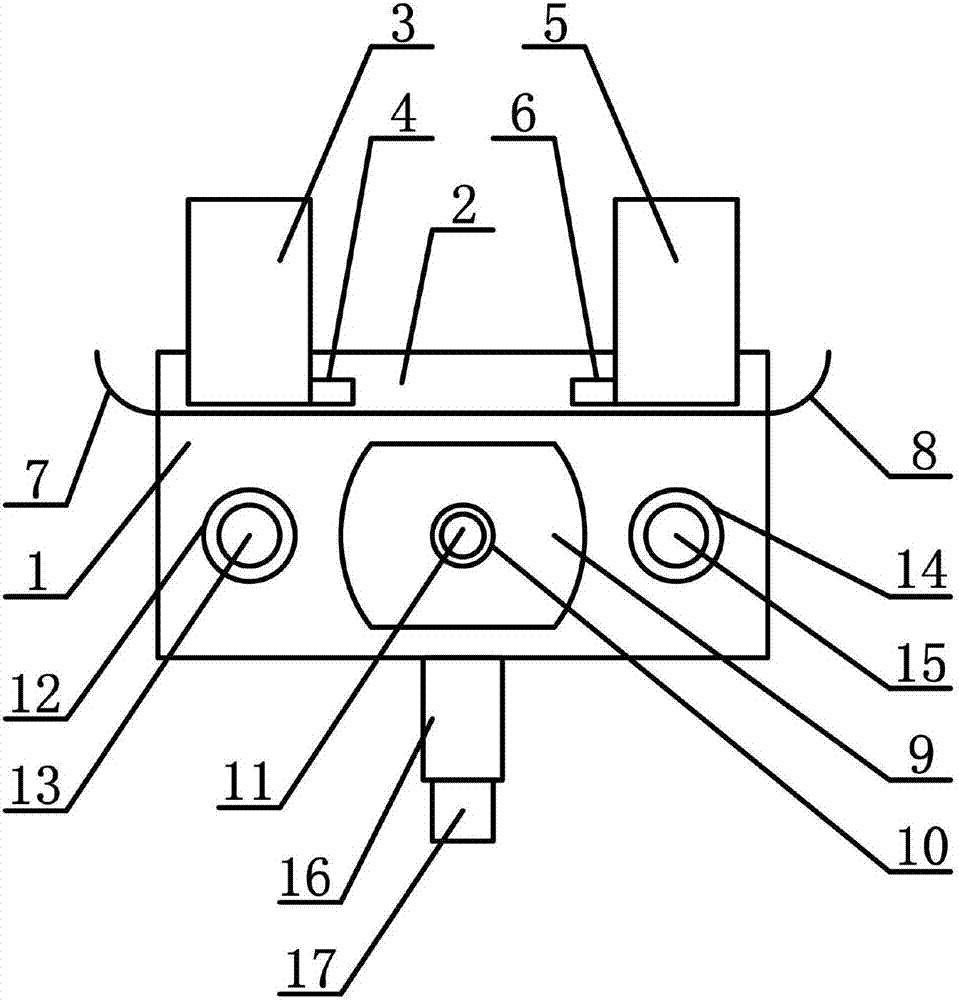

图1为本实用新型可通过声检确定设备能否正常工作的夹具的结构示意图。

【具体实施方式】

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1所示，一种可通过声检确定设备能否正常工作的夹具，包括定位座1，定位座1的顶部设有导轨2，导轨2的一侧上设有第一装夹座3，第一装夹座3的下部侧壁位置设有第一限位块4，导轨2的另一侧上设有第二装夹座5，第二装夹座5的下部侧壁位置设有第二限位块6，第二限位块6与第一限位块4安装在导轨2上，导轨2的一侧设有第一限位片7，导轨2的另一侧设有第二限位片8，第二限位片8与第一限位片7均为弧面形状；定位座1的一侧前部设有第一安装槽12，第一安装槽12位置设有第一声音报警器13；定位座1的另一侧设有第二安装槽14，第二安装槽14位置设有第二声音报警器15；定位座1的底部设有定位管16，定位管16的下部设有定位杆17；定位杆17与定位管16通过螺纹连接；定位座1的前部设有侧座9，侧座9的外侧位置设有固定管10，固定管10的外侧位置设有固定杆11。

本实用新型可通过声检确定设备能否正常工作的夹具，通过定位座1可以对导轨2进行安装，第一装夹座3沿着导轨2实现移动调节，第二装夹座5沿着导轨2实现移动调节；通过第一限位片7与第二限位片8可以对第一装夹座3与第二装夹座5进行限位控制；定位座1通过第一安装槽12可以对第一声音报警器13进行安装，定位座1通过第二安装槽14可以对第二声音报警器15进行安装，通过第一声音报警器13与第二声音报警器15可以对该夹具在旋转的过程中实现声控报警；当该夹具停止工作后，第一声音报警器13与第二声音报警器15无法探测到夹具工作声音的信号就会实现报警，从而提示使用者。

其中，定位座1的底部设有定位管16，定位管16的下部设有定位杆17；定位杆17与定位管16通过螺纹连接；所以可以方便对定位管16与定位杆17进行固定安装。

其中，定位座1的前部设有侧座9，侧座9的外侧位置设有固定管10，固定管10的外侧位置设有固定杆11；所以通过侧座9可以对定位座1的前部进行固定安装。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
