技术领域

本发明涉及电气转换设备技术领域，具体是一种使得开关常亮和短亮切换装置。

背景技术

现有办公室灯都是由开关控制的，现有的开关要么关闭灯，要么点亮灯，然而当办公室最后一个人走的时候必须将灯全部关闭，这样就使得办公室处于黑暗状态，这样就给行走带来不便，如果设置相应的传感器或者远程控制模块就显得成本较高了，为了解决上述问题，现在设计了一种使得开关常亮和短亮切换装置。

发明内容

本发明的目的在于提供一种使得开关常亮和短亮切换装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种使得开关常亮和短亮切换装置，包括固定板和沙漏模块，所述固定板左右两端设有固定装置，所述固定板上端中间位置转动设有伸缩柱，伸缩柱通过铰链与固定板转动连接，所述伸缩柱上端通过伸缩机构固定有沙漏模块，伸缩机构包括固定在沙漏模块下端的伸缩套，伸缩套下端设有滑动腔，滑动腔内部滑动配合有活塞块，且活塞块与滑动腔内壁之间为过盈配合，所述沙漏模块上端设有压力块，沙漏模块有上沙漏体和下沙漏体构成，上沙漏体和下沙漏体之间通过调节沙漏流速的调节机构，所述调节机构包括与上沙漏体下端口连接固定的连接内筒和与下沙漏体上端口连接固定的连接外筒，连接内筒和连接外筒之间为转动连接，所述连接内筒下端口处设有上节流板，所述连接外筒内部设有下节流板，上节流板和下节流板都为圆形板，且节流板表面都设有落料口。

作为本发明进一步的方案：所述固定装置包括设置在固定板两侧的定位杆和设置在定位杆端部的吸盘。

作为本发明进一步的方案：所述活塞块为橡胶块。

作为本发明进一步的方案：所述连接外筒外侧设有时间刻度条，所述上沙漏体上设有指示杆，指示杆与刻度条相对应。

作为本发明进一步的方案：所述连接外筒内壁设有与连接内筒相配合的转动轴承。

作为本发明进一步的方案：所述上节流板和下节流板相接触。

作为本发明进一步的方案：所述压力块为橡胶块。

与现有技术相比，本发明的有益效果是：通过吸盘将固定板固定在开关面板上，当不需要装置工作时，将沙漏模块转动到固定板上方，当需要使用装置时，将沙漏模块转动到固定板下方，通过伸缩机构对压力块的位置进行微调，从而使得压力块抵住开关钮的关闭位置，随着下沙漏体中的沙漏进入上沙漏中，沙漏模块的重心迁移，沙漏模块对开关钮产生的力矩增大，在沙漏模块中的沙漏全部转移到上沙漏体中时，压力块产生的压力会迫使开关关闭，另外这种改进方式是基于现有改观基础上设置的具有良好的市场前景，而且这种沙漏模块的设计本身具有观赏性和趣味性，尤其是对小孩启发性更大。

附图说明

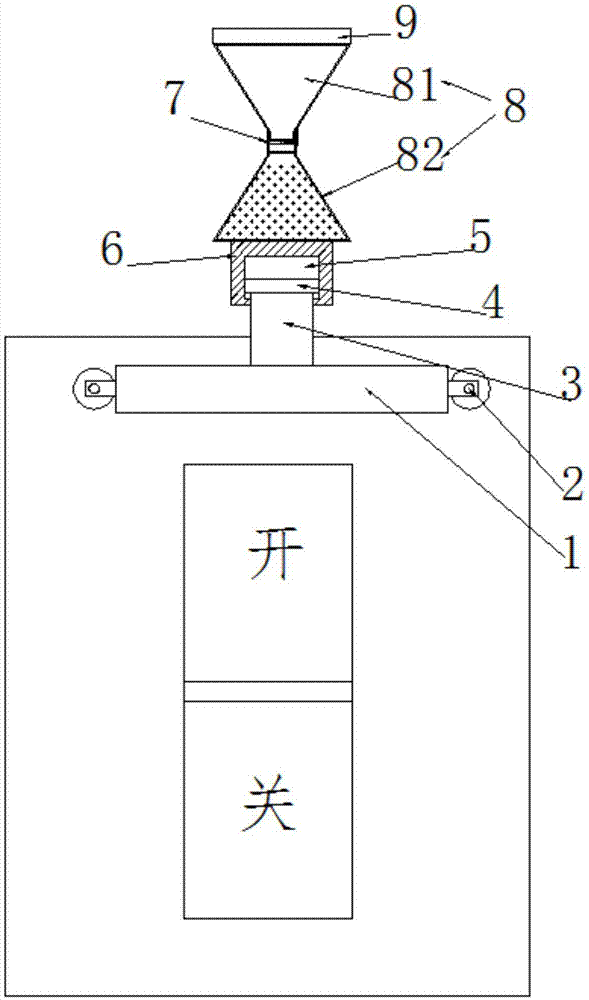

图1为本发明的结构示意图。

图2为本发明中调节机构的结构示意图。

图3为本发明中节流板的结构示意图。

其中：固定板1、吸盘2、伸缩柱3、活塞块4、滑动腔5、伸缩套6、调节机构7、连接外筒71、连接内筒72、下节流板73、上节流板74、落料口75、沙漏模块8、上沙漏体81、下沙漏体82、压力块9。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～3，本发明实施例中，一种使得开关常亮和短亮切换装置，包括固定板1和沙漏模块8，所述固定板1左右两端设有固定装置，固定装置包括设置在固定板1两侧的定位杆和设置在定位杆端部的吸盘2，所述固定板1上端中间位置转动设有伸缩柱3，伸缩柱3通过铰链与固定板1转动连接，所述伸缩柱3上端通过伸缩机构固定有沙漏模块8，伸缩机构包括固定在沙漏模块8下端的伸缩套6，伸缩套6下端设有滑动腔5，滑动腔5内部滑动配合有活塞块4，活塞块4为橡胶块，且活塞块4与滑动腔5内壁之间为过盈配合，通过预紧力可以调节沙漏模块8与固定板1之间的距离，所述沙漏模块8上端设有压力块9，压力块9为橡胶块，沙漏模块8有上沙漏体81和下沙漏体82构成，上沙漏体81和下沙漏体81之间通过调节沙漏流速的调节机构7，所述调节机构7包括与上沙漏体81下端口连接固定的连接内筒72和与下沙漏体82上端口连接固定的连接外筒71，连接内筒72和连接外筒72之间为转动连接，连接外筒71内壁设有与连接内筒72相配合的转动轴承，所述连接内筒72下端口处设有上节流板74，所述连接外筒71内部设有下节流板73，上节流板74和下节流板73相接触，上节流板74和下节流板73都为圆形板，且节流板表面都设有落料口75，通过使得两个连接筒之间转动，在两个节流板上的落料口75重合时沙料流速最大，在两个节流板上的落料口75完全错开后，此时沙料停止下流，所述连接外筒71外侧设有时间刻度条，所述上沙漏体81上设有指示杆，指示杆与刻度条相对应，进而指示出装置控制的切换时间，通过吸盘2将固定板1固定在开关面板上，当不需要装置工作时，将沙漏模块8转动到固定板1上方，当需要使用装置时，将沙漏模块8转动到固定板1下方，通过伸缩机构对压力块9的位置进行微调，从而使得压力块9抵住开关钮的关闭位置，随着下沙漏体82中的沙漏进入上沙漏81中，沙漏模块的重心迁移，沙漏模块8对开关钮产生的力矩增大，在沙漏模块中的沙漏全部转移到上沙漏体81中时，压力块9产生的压力会迫使开关关闭。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
