技术领域

本实用新型涉及一种迎宾器，具体是一种触摸智能迎宾器。

背景技术

迎宾器作为现代化电子科技的产物，被广泛应用在商场、饭店等商铺或者小区住宅楼的门前，它能够代替人工进行语音播报，不需要单独的迎宾员一直站立在门口，减少了大量的人力，从而受到人们的喜爱，市场上的迎宾器多种多样，但是大多数迎宾器采用对射式红外线作为探测原件，对射式红外线对有遮挡的物体都会做出反射，虽然触发精准，但是同样的也容易误报，出现顾客进门和出门时都喊欢迎光临的现象，其智能程度较差，影响了使用效果。并且现有的迎宾器多使用电池或市电供电，供电方式落后，使用成本较高。

实用新型内容

本实用新型的目的在于提供一种结构简单、使用方便的触摸智能迎宾器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种触摸智能迎宾器，包括光伏供电电路、触摸开关电路、声音控制电路和照明灯控制电路；光伏供电电路分别连接触摸开关电路、声音控制电路和照明灯控制电路，触摸开关电路还分别连接声音控制电路和照明灯控制电路。

作为本实用新型的优选方案：所述光伏供电电路包括太阳能板T、蓄电池E、二极管D1和继电器J，太阳能板T的一端连接二极管D1的阳极，二极管D1的阴极连接二极管D2的阴极、继电器J、继电器J的触点J-1和电压VCC，继电器J的触点J-1的另一端连接蓄电池E的正极，二极管D2的阳极连接三极管V5的基极和电阻R4，三极管V5的集电极连接继电器J的另一端，三极管V5的发射极连接电阻R4的另一端、蓄电池E的负极和太阳能板T的另一端。

作为本实用新型的优选方案：所述触摸开关电路包括电极片M、芯片IC1、三极管V1和三极管V2，所述电极片M连接三极管V1的基极，三极管V1的集电极连接电阻R1和电位器RP1，电阻R1的另一端连接三极管V2的基极，三极管V2的发射极连接芯片IC1的引脚2，电位器RP1的另一端连接三极管V1的发射极、三极管V2的集电极和接地端，芯片IC1的引脚9连接电压VCC。

作为本实用新型的优选方案：所述声音控制电路包括三极管V3、芯片IC1和喇叭B，所述芯片IC1的引脚3连接三极管V3的基极，三极管V3的集电极连接电压VCC，三极管V3的发射极连接喇叭B，喇叭B的另一端连接接地端。

作为本实用新型的优选方案：所述照明灯控制电路包括灯具L、三极管V4和电阻RS；所述芯片IC1的引脚3连接电阻R3，电阻R3的另一端连接三极管V4的基极和电阻RS的另一端，三极管V4的发射极连接灯具L，灯具L的另一端连接电阻RS的另一端和接地端。

作为本实用新型的优选方案：所述芯片IC1的型号为KD9562。

作为本实用新型的优选方案：所述电阻RS为光敏电阻。

与现有技术相比，本实用新型的有益效果是：本实用新型触摸智能迎宾器通过在门把手上安装触摸电极片达到智能检测触发的目的，且不仅具有普通迎宾器的功能，还能在夜晚时开启照明灯，达到夜间照明的目的，本设计采用太阳能供电，且具有欠压保护功能，能够延长蓄电池E的使用寿命，本设计相对于感应式的迎宾器，具有减少误触发和功能多样的优点。

附图说明

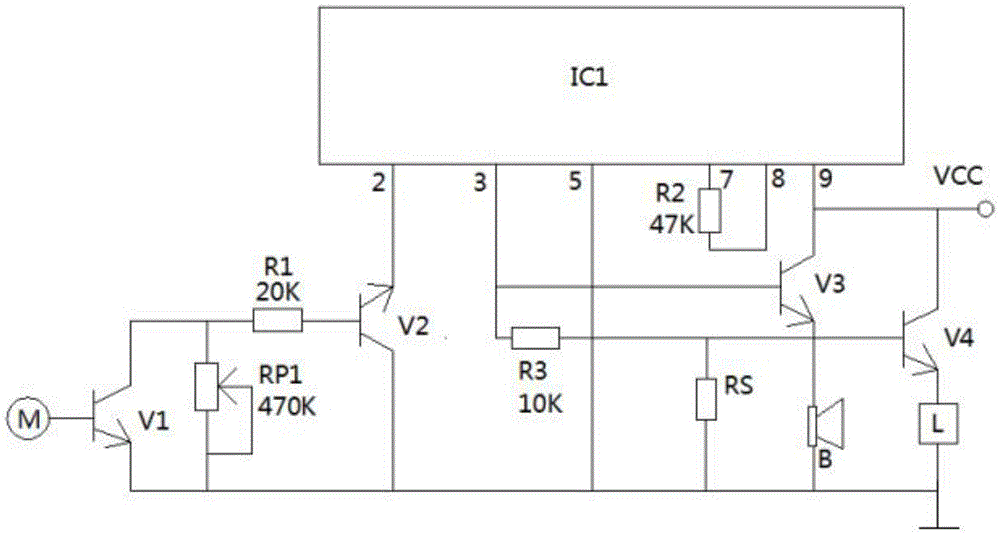

图1为触摸智能迎宾器的电路图。

图2为光伏供电电路的电路图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种触摸智能迎宾器，包括光伏供电电路、触摸开关电路、声音控制电路和照明灯控制电路；所述光伏供电电路包括太阳能板T、蓄电池E、二极管D1和继电器J，触摸开关电路包括电极片M、芯片IC1、三极管V1和三极管V2，所述声音控制电路包括三极管V3、芯片IC1和喇叭B，所述照明灯控制电路包括灯具L、三极管V4和电阻RS；太阳能板T的一端连接二极管D1的阳极，二极管D1的阴极连接二极管D2的阴极、继电器J、继电器J的触点J-1和电压VCC，继电器J的触点J-1的另一端连接蓄电池E的正极，二极管D2的阳极连接三极管V5的基极和电阻R4，三极管V5的集电极连接继电器J的另一端，三极管V5的发射极连接电阻R4的另一端、蓄电池E的负极和太阳能板T的另一端。所述电极片M连接三极管V1的基极，三极管V1的集电极连接电阻R1和电位器RP1，电阻R1的另一端连接三极管V2的基极，三极管V2的发射极连接芯片IC1的引脚2，电位器RP1的另一端连接三极管V1的发射极、三极管V2的集电极和接地端，芯片IC1的引脚9连接电压VCC。所述芯片IC1的引脚3连接三极管V3的基极，三极管V3的集电极连接电压VCC，三极管V3的发射极连接喇叭B，喇叭B的另一端连接接地端；所述芯片IC1的引脚3连接电阻R3，电阻R3的另一端连接三极管V4的基极和光敏电阻RS的另一端，三极管V4的发射极连接灯具L，灯具L的另一端连接光敏电阻RS的另一端和接地端；芯片IC1的型号为KD9562。

本实用新型的工作原理是：首先整个电路电源由光伏供电电路提供，如图2所示，太阳能板T完成光电转换并将电压输出，经过整流二极管D1后加在由二极管D2、电阻R4、三极管V5和继电器J组成的电压检测电路中，如果电压高于二极管D2的击穿电压，则三极管V5导通，继电器J通电，蓄电池E进行充电，蓄电池E的电压在夜晚时供给图1电路，如果夜晚蓄电池E的电压放电后不足以击穿二极管D2，则继电器J断开，可以避免欠压供电，图1中的电极片M安装在进门的把手上，当没有人推门进入时，V1的内阻很大，其集电极电位很低，三极管V2处于关断状态，集成电路IC1的2脚无触发信号，报警器B不工作，一旦有人经过时，感应电极片M的电感量发生变化，V1管e、c间电阻变小，其集电极电位上升，V2导通，使芯片IC1的2脚被触发，从IC1的3脚输出一个周期为20s的报警音乐信号，一部分经V3功率放大后推动喇叭，发出欢迎光临的迎宾声。如果是白天，光敏电阻RS的阻值很低，因此从IC1的3脚输出的电压无法使得三极管V4导通，照明灯具L不亮，只有夜晚或光线不足时，电阻RS的阻值增大，此时IC1的3脚输出信号经过电阻R3加在三极管V4的基极，使得三极管V4导通，灯具L点亮，可以作为夜晚的照明灯使用。
