技术领域

本实用新型涉及智能锁技术领域，具体为一种智能锁的滑盖机构。

背景技术

智能锁是指区别于传统机械锁，在用户识别、安全性、管理性方面更加智能化的锁具，智能锁是门禁系统中锁门的执行部件，电子锁不能称之为智能锁，智能锁智能体现的标志是能否手机远程控制和与智能家居联动，现在的智能锁不同于以往的“先开启再扫描”的方式，扫描方式非常简单，将手指放在扫描处的上方由上至下的扫描就可以，无需将手指按在扫描处，扫描的方式更减少指纹残留，大大降低指纹被复制的可能性，安全独享。

智能锁一般是使用指纹进行开启，但是现有的智能锁不具备对智能锁进行保护的效果，智能锁长时间无人使用且暴露在空气中时，指纹孔的内部会堆积灰尘，导致指纹孔无法使用的情况出现。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种智能锁的滑盖机构，具备对指纹孔进行防护等优点，解决了现有的智能锁不具备对智能锁进行保护的效果，智能锁长时间无人使用且暴露在空气中时，指纹孔的内部会堆积灰尘，导致指纹孔无法使用的问题。

(二)技术方案

为实现上述的目的，本实用新型提供如下技术方案：一种智能锁的滑盖机构，包括智能锁本体，所述智能锁本体的正面设置有滑盖本体，所述滑盖本体套设在智能锁本体的表面，所述滑盖本体与智能锁本体滑动连接，所述智能锁本体的正面开设有收纳槽，所述收纳槽内部的四角均固定连接有压簧，所述压簧远离收纳槽的一端固定连接有挤压板，所述挤压板与收纳槽滑动连接，所述挤压板的前端延伸至收纳槽的外部，所述挤压板的顶部与滑盖本体的底部接触。

优选的，所述智能锁本体的左侧与右侧均固定连接有限位块，所述限位块位于滑盖本体的顶部，所述限位块的底部与滑盖本体的底部接触。

优选的，所述智能锁本体的左侧与右侧均固定连接有滑轨，所述滑轨位于滑盖本体的内部，所述滑盖本体内壁的左侧与右侧均固定连接有位于滑轨内部的滑块，所述滑块与滑轨滑动连接。

优选的，所述滑盖本体的正面通过轴承活动连接有转轮，所述转轮的正面开设有放置槽，所述转轮的正面固定连接有位于放置槽正面的把手。

优选的，所述滑盖本体的背面固定连接有位于智能锁本体正面的清洁布，所述清洁布远离滑盖本体的一侧与智能锁本体的正面接触，所述清洁布的材质为羊皮或超细纤维。

优选的，所述挤压板的正面固定连接有防护垫，所述防护垫的材质为硅胶，所述挤压板的正面开设有凹字槽。

(三)有益效果

与现有技术相比，本实用新型提供了一种智能锁的滑盖机构，具备以下有益效果：

1、该智能锁的滑盖机构，通过按压挤压板使挤压板挤压压簧并移动至收纳槽的内部，当挤压板从滑盖本体的底部移动至收纳槽的内部并与滑盖本体脱离接触时，滑盖本体通过自身的重量向下移动，使智能锁本体的指纹录入端暴露在空气中，使用者使用指纹录入端将智能锁本体打开，解决了现有的智能锁不具备对智能锁进行保护的效果，智能锁长时间无人使用且暴露在空气中时，指纹孔的内部会堆积灰尘，导致指纹孔无法使用的问题，该智能锁的滑盖机构，具备对指纹孔进行防护等优点。

2、该智能锁的滑盖机构，通过设置限位块能够对滑盖本体起到固定的效果，防止滑盖本体脱离智能锁本体的表面，容易导致滑盖本体丢失，不便于滑盖本体的再次安装，通过设置滑轨与滑块，能够对滑盖本体起到限位的作用，提高滑盖本体移动时的稳定性，防止滑盖本体晃动，通过设置转轮、放置槽与把手，能够便于使用者对滑盖本体进行移动，提高滑盖本体的使用便捷性，节省使用者的操作时间，通过设置清洁布，能够对指纹录入端的指纹进行清理，防止指纹被他人利用，可以提高智能锁本体的安全性，通过设置防护垫，能够减少滑盖本体与智能锁本体之间的摩擦，同时通过设置凹字槽，能够增加智能锁本体的美观度，便于商家对智能锁本体进行宣传。

附图说明

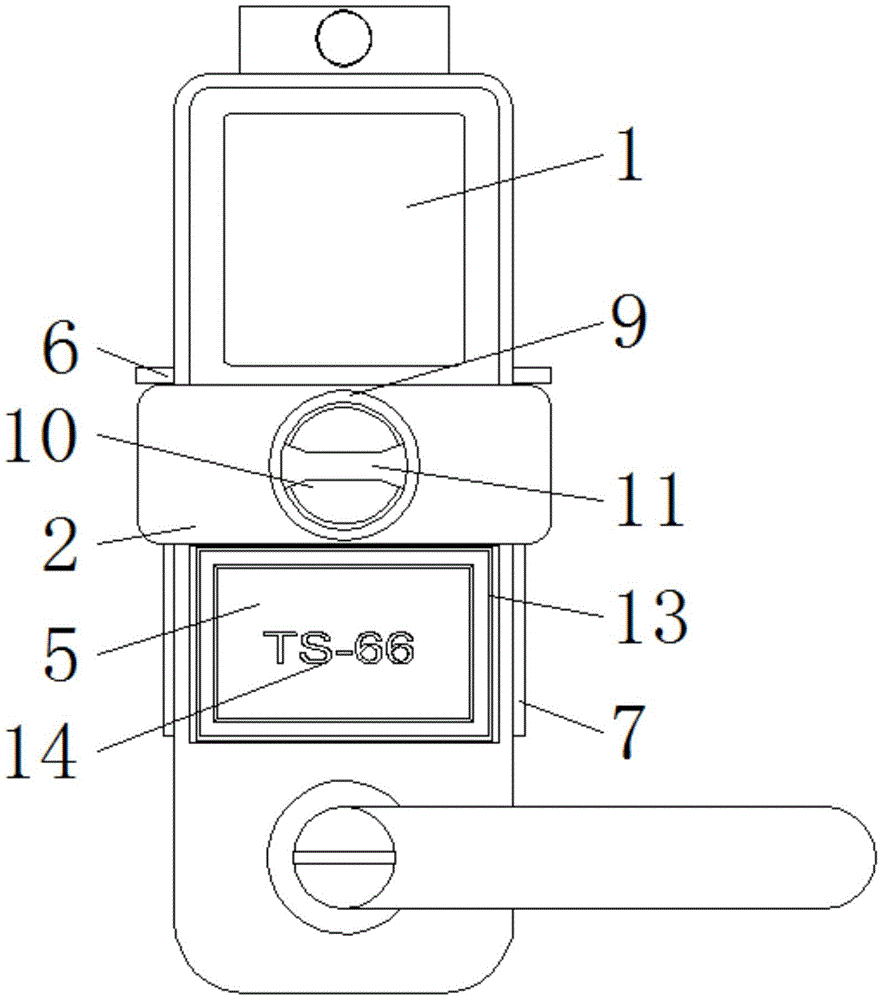

图1为本实用新型结构示意图；

图2为本实用新型主视结构剖面示意图；

图3为本实用新型仰视结构剖面示意图；

图4为图3中A处放大图。

图中：1智能锁本体、2滑盖本体、3收纳槽、4压簧、5挤压板、6限位块、7滑轨、8滑块、9转轮、10放置槽、11把手、12清洁布、13防护垫、14凹字槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种智能锁的滑盖机构，包括智能锁本体1，智能锁本体1的正面设置有滑盖本体2，滑盖本体2的正面通过轴承活动连接有转轮9，转轮9的正面开设有放置槽10，转轮9的正面固定连接有位于放置槽10正面的把手11，通过设置转轮9、放置槽10与把手11，能够便于使用者对滑盖本体2进行移动，提高滑盖本体2的使用便捷性，节省使用者的操作时间，滑盖本体2套设在智能锁本体1的表面，滑盖本体2与智能锁本体1滑动连接，滑盖本体2的背面固定连接有位于智能锁本体1正面的清洁布12，清洁布12远离滑盖本体2的一侧与智能锁本体1的正面接触，清洁布12的材质为羊皮或超细纤维，通过设置清洁布12，能够对指纹录入端的指纹进行清理，防止指纹被他人利用，可以提高智能锁本体1的安全性，智能锁本体1的左侧与右侧均固定连接有限位块6，限位块6位于滑盖本体2的顶部，限位块6的底部与滑盖本体2的底部接触，通过设置限位块6能够对滑盖本体2起到固定的效果，防止滑盖本体2脱离智能锁本体1的表面，容易导致滑盖本体2丢失，不便于滑盖本体2的再次安装，智能锁本体1的左侧与右侧均固定连接有滑轨7，滑轨7位于滑盖本体2的内部，滑盖本体2内壁的左侧与右侧均固定连接有位于滑轨7内部的滑块8，滑块8与滑轨7滑动连接，通过设置滑轨7与滑块8，能够对滑盖本体2起到限位的作用，提高滑盖本体2移动时的稳定性，防止滑盖本体2晃动，智能锁本体1的正面开设有收纳槽3，收纳槽3内部的四角均固定连接有压簧4，压簧4远离收纳槽3的一端固定连接有挤压板5，挤压板5与收纳槽3滑动连接，挤压板5的前端延伸至收纳槽3的外部，挤压板5的顶部与滑盖本体2的底部接触，挤压板5的正面固定连接有防护垫13，防护垫13的材质为硅胶，挤压板5的正面开设有凹字槽14，凹字槽14可设置为智能锁型号或智能锁品牌，通过设置防护垫13，能够减少滑盖本体2与智能锁本体1之间的摩擦，同时通过设置凹字槽14，能够增加智能锁本体1的美观度，便于商家对智能锁本体1进行宣传。

在使用时，通过按压挤压板5使挤压板5挤压压簧4并移动至收纳槽3的内部，当挤压板5从滑盖本体2的底部移动至收纳槽3的内部并与滑盖本体2脱离接触时，滑盖本体2通过自身的重量向下移动，使智能锁本体1的指纹录入端暴露在空气中，使用者使用指纹录入端将智能锁本体1打开，然后通过把手11将滑盖本体2向上移动，同时压簧4释放变形力推动挤压板5向前移动，达到对滑盖本体2进行固定的效果，滑盖本体2在移动过程中通过清洁布12对指纹录入端的指纹进行清理，防止指纹被他人利用，提高智能锁本体1的安全性。

综上所述，该智能锁的滑盖机构，通过按压挤压板5使挤压板5挤压压簧4并移动至收纳槽3的内部，当挤压板5从滑盖本体2的底部移动至收纳槽3的内部并与滑盖本体2脱离接触时，滑盖本体2通过自身的重量向下移动，使智能锁本体1的指纹录入端暴露在空气中，使用者使用指纹录入端将智能锁本体1打开，解决了现有的智能锁不具备对智能锁进行保护的效果，智能锁长时间无人使用且暴露在空气中时，指纹孔的内部会堆积灰尘，导致指纹孔无法使用的问题，该智能锁的滑盖机构，具备对指纹孔进行防护等优点。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
