技术领域

本实用新型涉及天然气检测技术领域，具体为一种厨房天然气检测装置。

背景技术

天然气是指自然界中天然存在的一切气体，包括大气圈、水圈、和岩石圈中各种自然过程形成的气体。而人们长期以来通用的"天然气"的定义，是从能量角度出发的狭义定义，是指天然蕴藏于地层中的烃类和非烃类气体的混合物。在石油地质学中，通常指油田气和气田气。其组成以烃类为主，并含有非烃气体。

目前，现有的一些天然气浓度检测装置只具有检测的功能，不能及时的消除天然气浓度过高带来的隐患，如果家中无人还是容易发生爆炸等危险。

实用新型内容

本实用新型的目的在于提供一种厨房天然气检测装置，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种厨房天然气检测装置，包括安装框，所述安装框的顶部连接有出风罩，出风罩的顶端连接有出风管，安装框的两侧内壁上均焊接有固定杆，两根固定杆之间安装有电机，电机的输出轴安装有扇叶，安装框的底部安装有防尘网，安装框的两侧壁上分别安装有箱体一和箱体二，箱体一内两侧内壁之间固定有隔板，隔板的上方安装有天然气传感器，箱体一的顶壁上连接有进风管，箱体二内安装有控制器，箱体二的底壁上安装有蜂鸣器和警示灯，箱体一和箱体二西安远离的侧壁上均焊接有固定块，固定块上开设有通孔，通孔内活动设置有安装杆，安装杆底端两侧壁上均铰接有连接杆，连接杆的一端焊接有连接块，连接块的侧壁上连接有弹簧，弹簧的一端连接在安装杆上。

作为本实用新型的一种优选实施方式，所述安装框为底部和顶部均设置有敞口的长方体结构，出风罩与安装框的连接处粘接有密封条。

作为本实用新型的一种优选实施方式，所述隔板上阵列设置有通风孔。

作为本实用新型的一种优选实施方式，所述控制器与天然气传感器电性连接，且控制器通过导线与蜂鸣器和警示灯连接。

作为本实用新型的一种优选实施方式，所述安装杆的顶端焊接有安装板，且安装板上对称安装有固定螺栓。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型的一种厨房天然气检测装置，通过设置安装框、电机、扇叶、防尘网、天然气传感器、控制器、蜂鸣器和警示灯等结构，当检测到空气中天然气含量较高时，自动的打开电机，将厨房内的空气吹出，即使家中没人，也能防止天然气泄漏，降低危险发生的概率。

2.本实用新型的一种厨房天然气检测装置，通过设置固定块、安装杆、连接杆、固定块和弹簧等结构，可以方便的将装置安装在天花板上，因为天然气的密度是小于空气的密度的，能第一时间检测到，安装拆卸方便，便于对装置的检查与维护，操作方便，值得推广。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

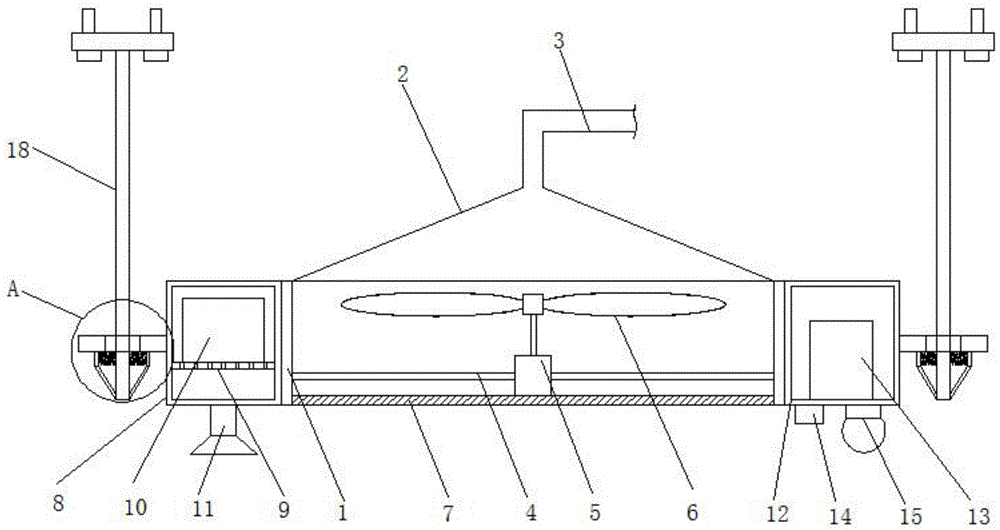

图1为本实用新型一种厨房天然气检测装置的结构示意图；

图2为本实用新型一种厨房天然气检测装置的A处的放大图；

图3为本实用新型一种厨房天然气检测装置的仰视图。

图中：1安装框，2出风罩，3出风管，4固定杆，5电机，6扇叶，7防尘网，8箱体一，9隔板，10天然气传感器，11进风管，12箱体二，13控制器，14蜂鸣器，15警示灯，16固定块，17通孔，18安装杆，19连接杆，20连接块，21弹簧。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-3，本实用新型提供一种技术方案：一种厨房天然气检测装置，包括安装框1，安装框1的顶部连接有出风罩2，出风罩2的顶端连接有出风管3，安装框1的两侧内壁上均焊接有固定杆4，两根固定杆4之间安装有电机5，电机5的输出轴安装有扇叶6，安装框1的底部安装有防尘网7，安装框1的两侧壁上分别安装有箱体一8和箱体二12，箱体一8内两侧内壁之间固定有隔板9，隔板9的上方安装有天然气传感器10，箱体一8的顶壁上连接有进风管11，箱体二12内安装有控制器13，箱体二12的底壁上安装有蜂鸣器14和警示灯15，箱体一8和箱体二12西安远离的侧壁上均焊接有固定块16，固定块16上开设有通孔17，通孔17内活动设置有安装杆18，安装杆18底端两侧壁上均铰接有连接杆19，连接杆19的一端焊接有连接块20，连接块20的侧壁上连接有弹簧21，弹簧21的一端连接在安装杆18上。

本实施例中(请参阅图1)，安装框1为底部和顶部均设置有敞口的长方体结构，出风罩2与安装框1的连接处粘接有密封条，密封条可以保证出风罩2与安装框1连接的密封性，出风管3的一端伸出到室外，通过电机5和扇叶6将天然气排出到室外，保证天然气不会充满厨房内，降低危险发生的高楼。

本实施例中(请参阅图1)，隔板9上阵列设置有通风孔，天然气传感器10安装在隔板9上，在隔板9上开设通风孔，不会影响天然气传感器10的检测。

本实施例中(请参阅图1)，控制器13与天然气传感器10电性连接，且控制器13通过导线与蜂鸣器14和警示灯15连接。

本实施例中(请参阅图1)，安装杆18的顶端焊接有安装板，且安装板上对称安装有固定螺栓，利用安装板和固定螺栓，将安装杆固定在厨房的天花板上，从而对厨房内的天然气进行检测。

需要说明的是，本实用新型为一种厨房天然气检测装置，包括1安装框，2出风罩，3出风管，4固定杆，5电机，6扇叶，7防尘网，8箱体一，9隔板，10天然气传感器，11进风管，12箱体二，13控制器，14蜂鸣器，15警示灯，16固定块，17通孔，18安装杆，19连接杆，20连接块，21弹簧，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规试验方法获知，在使用的时候，先利用安装板和固定螺栓将安装杆18固定在厨房天花板的顶部，然后将箱体一8和箱体二12两侧的固定块16上的通孔17对阵安装杆18，按下连接块20，使安装杆18插入通孔17内，然后利用弹簧21的弹力，使两个连接块20卡在固定块16上，从而使整个装置固定在厨房的天花板上，需要拆卸只要按下连接块20即可，简单快速，方便将装置拆下，便于人们检查维护，在工作时，因为天然气的密度小于空气的密度，当天然气泄漏时，会向上流动，天然气传感器10检测到天然气含量，若含量过高，则利用控制器13打开电机5，电机5带动扇叶6转动，将厨房内的空气通过出风罩2和出风管3排到室外，降低厨房内天然气的含量，并使蜂鸣器14发出警报，警示灯15闪烁，第一时间通知人们，将危险降到最低。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
