专利名: 一种监控装置的维修工具箱 出售状态: 未出售
专利号: 2019215189391 专利类型: 实用新型 专利分类: 检测设备
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本实用新型涉及工具箱技术领域,具体为一种监控装置的维修工具箱。


背景技术

科学技术的发展,促进了人类社会各行各业的发展,监控行业的发展也得益于技术的发展,由原先的模拟制式转变成数字网络高清监控,清晰度大大提高,监控装置已成为安防系统中应用最多的装置,而随着监控装置使用的增多,监控装置的维护检修工作也大大增加。

监控装置的维修工具箱是用于放置携带监控装置维修所需要的工具的箱子,但是现有的监控装置的维修工具箱在使用时存在一定的缺陷,监控装置一般安装在高处,工作人员进行维修时不方便将工具箱随身携带到高处进行使用,而且工具箱的防撞效果不好,造成工具箱使用寿命低,给使用过程带来了一定的影响,因此,现在对监控装置的维修工具箱做出改进。


实用新型内容

本实用新型的目的在于提供一种监控装置的维修工具箱,通过背板和魔术带方便将工具箱携带在腰间进行使用,从而便于通过工具箱对监控装置进行维修,而且通过防撞垫进而加固条能够提高工具箱结构的稳定性,延长工具箱的使用寿命,解决了背景技术中所提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种监控装置的维修工具箱,包括箱体,所述箱体的下端外表面固定安装有防撞垫,所述防撞垫由缓冲层与铝板层组成,所述铝板层覆盖在缓冲层的两侧外表面,所述箱体的上端外表面活动安装有上盖,所述上盖的前端外表面固定安装有卡扣,所述上盖的上端外表面固定安装有提手,所述上盖的后端外表面固定连接有合页,所述箱体的后端中间固定安装有背板,所述箱体的后端位于背板的两侧的位置均固定安装有连接扣,所述连接扣的外表面固定连接有弹性连接带,所述弹性连接带的一端固定连接有魔术带,所述箱体的四周外表面均固定安装有加固条,所述箱体的内部开设有工具仓,所述工具仓的内部固定安装有隔板,所述工具仓的内部位于隔板的一侧的位置固定安装有挂带。

作为本实用新型的一种优选实施方式,所述合页的数量为两组,所述合页的一端与箱体固定连接,所述上盖通过合页与箱体活动连接。

作为本实用新型的一种优选实施方式,所述卡扣由扣板和挂钩组成,扣板固定安装在上盖的前端下方,挂钩固定安装在箱体的前端上方。

作为本实用新型的一种优选实施方式,所述背板的材质为聚氨酯塑料,所述背板呈弧形结构,所述背板的外表面开设有散气孔,散气孔的数量为若干组。

作为本实用新型的一种优选实施方式,所述连接扣与弹性连接带的数量均为两组,两组所述弹性连接带分别通过两组连接扣固定连接在箱体的后端两侧。

作为本实用新型的一种优选实施方式,所述加固条的材质为铝型材,所述加固条的数量为四组,所述缓冲层的材质为橡胶。

作为本实用新型的一种优选实施方式,所述挂带呈指套状结构,所述隔板的数量为两组,两组所述隔板将工具仓分隔为三组放置槽。

与现有技术相比,本实用新型的有益效果如下:

1.本实用新型的监控装置的维修工具箱,通过设置的防撞垫、铝板层、缓冲层和加固条,在工具箱的顶角处安装防撞垫,当工具箱顶角碰撞到硬物时,缓冲层能够进行吸能缓冲,避免工具箱碰撞损坏,而且加固条能够加固工具箱的稳定性,从而延长工具箱的使用寿命。

2.本实用新型的监控装置的维修工具箱,通过设置的背板、连接扣、弹性连接带和魔术带,当维修人员对安装在高处的监控装置进行维修时,可以通过弹性连接带上的魔术带将工具箱固定在维修人员的腰间,工作人员需要使用工具时无需反复上下拿取工具,使工具箱在使用时更加的方便。


附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述,本实用新型的其它特征、目的和优点将会变得更明显:

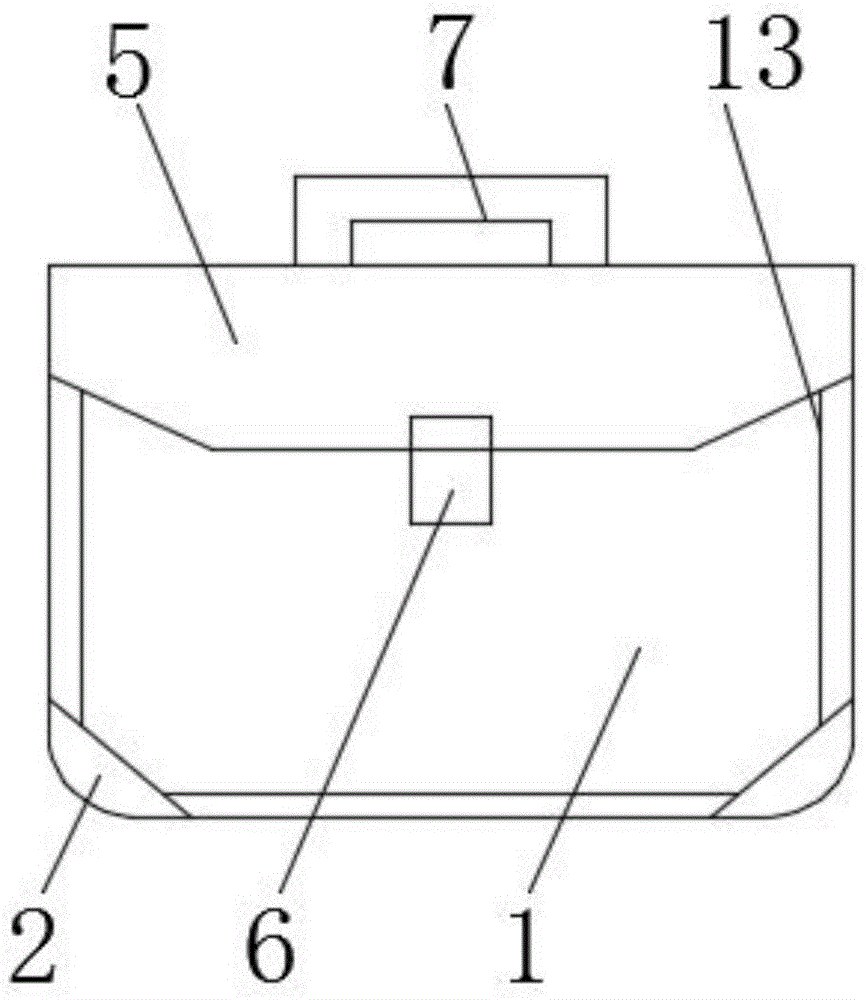

图1为本实用新型监控装置的维修工具箱的正视图;

图2为本实用新型监控装置的维修工具箱的后视图;

图3为本实用新型监控装置的维修工具箱的剖析图;

图4为本实用新型监控装置的维修工具箱的防撞垫的结构组成示意图。

图中:1、箱体;2、防撞垫;3、缓冲层;4、铝板层;5、上盖;6、卡扣;7、提手;8、合页;9、背板;10、连接扣;11、弹性连接带;12、魔术带;13、加固条;14、工具仓;15、隔板;16、挂带。


具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。

请参阅图1-4,本实用新型提供一种技术方案:一种监控装置的维修工具箱,包括箱体1,箱体1的下端外表面固定安装有防撞垫2,防撞垫2由缓冲层3与铝板层4组成,铝板层4覆盖在缓冲层3的两侧外表面,箱体1的上端外表面活动安装有上盖5,上盖5的前端外表面固定安装有卡扣6,上盖5的上端外表面固定安装有提手7,上盖5的后端外表面固定连接有合页8,箱体1的后端中间固定安装有背板9,箱体1的后端位于背板9的两侧的位置均固定安装有连接扣10,连接扣10的外表面固定连接有弹性连接带11,弹性连接带11的一端固定连接有魔术带12,箱体1的四周外表面均固定安装有加固条13,箱体1的内部开设有工具仓14,工具仓14的内部固定安装有隔板15,工具仓14的内部位于隔板15的一侧的位置固定安装有挂带16。

其中,合页8的数量为两组,合页8的一端与箱体1固定连接,上盖5通过合页8与箱体1活动连接。

其中,卡扣6由扣板和挂钩组成,扣板固定安装在上盖5的前端下方,挂钩固定安装在箱体1的前端上方。

其中,背板9的材质为聚氨酯塑料,背板9呈弧形结构,背板9的外表面开设有散气孔,散气孔的数量为若干组。

其中,连接扣10与弹性连接带11的数量均为两组,两组弹性连接带11分别通过两组连接扣10固定连接在箱体1的后端两侧。

其中,加固条13的材质为铝型材,加固条13的数量为四组,缓冲层3的材质为橡胶。

其中,挂带16呈指套状结构,隔板15的数量为两组,两组隔板15将工具仓14分隔为三组放置槽。

在一种监控装置的维修工具箱使用的时候,打开卡扣6,然后将箱体1上的上盖5通过合页8打开,维修人员将需要使用的维修工具放置在工具仓14中,利用工具仓14中隔板15分隔成的放置槽可以将维修工具分类放置,方便维修人员拿取,一些可以悬挂的小工具可以通过挂带16悬挂放置,维修人员将工具放置好之后,盖上上盖5,然后将工具箱通过弹性连接带11上的魔术带12固定在维修人员的腰间,维修人员对高处的监控装置进行维修时无需反复上下拿取工具,方便工具箱的使用,工具箱的箱体1四周通过加固条13加固连接,在箱体1的底端顶角处安装防撞垫2,防撞垫2由缓冲层3和铝板层4组成,当工具箱顶角碰撞到硬物时,缓冲层3能够进行吸能缓冲,避免工具箱碰撞损坏,而且加固条13能够加固工具箱的稳定性,从而延长工具箱的使用寿命。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
