技术领域：

本发明涉及电抗器的技术领域，更具体地说涉及一种电感器上冷却管路的约束支架。

背景技术：

电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。目前电抗器散热一直是变频类电力电子设备的散热重点，对于水冷散热的电力电子变频设备，其内部的电抗器散热成为一大难题。而水电分离式水冷电抗器，采用水冷板夹在铁芯与线包之间，或者线圈的匝间，通过铁芯、线匝与水冷板的接触面进行热交换，水冷板内部管路将传递过来的散热功率，通过管路内的冷却液带走；而水冷板的进出端一般通过多根进水软管或者排水软管连接，进水软管或排水软管均连接在冷却集流管上，其冷却集流管分为进水集流管和出水集流管，进水集流管和出水集流管均通过支架固定在电抗器的安装支架上，现有的进水集流管和出水集流管均需要多个螺栓与支架连接，安装较为麻烦困难。

发明内容：

本发明的目的就是针对现有技术之不足，而提供了一种电感器上冷却管路的约束支架，其增设独立的冷却管路约束支架，冷却管路和约束支架之间的固定连接方便快捷。

为实现上述目的，本发明采用的技术方案如下：

一种电感器上冷却管路的约束支架，包括V型的竖直的支架板，支架板的上、下端均固定连接有安装板，支架板的两侧壁上成型有若干组相对的槽口，支架板的槽口内插接有限位杆，限位杆的一端穿过支架板一侧侧壁的槽口插套在竖直的连轴上，连轴的上、下端分别插接固定在支架板上、下端的安装板上；限位杆的另一端穿过支架板另一侧侧壁的槽口抵靠在竖直的棱柱上，棱柱的前端面上固定有L型的卡扣，限位杆插接在棱柱和卡扣之间的卡槽内；所述棱柱的上端抵靠在支架板上端的安装板上，棱柱的上端面上成型有竖直的定位柱，定位柱插接在支架板上端的安装板上并露出安装板的上端面；所述棱柱的下端面上成型有插孔，棱柱的插孔内插接有导向柱，导向柱的下端固定在支架板下端的安装板上，导向柱上插套有压簧，压簧的两端分别压靠在棱柱的下端面和支架板下端的安装板上。

优选的，所述的安装板上成型有若干安装孔，安装孔分布在支架板的两侧。

优选的，所述的安装板的前端面上成型有与支架板相对的V型开口。

优选的，所述限位杆内侧的连轴上成型有环形的凹槽，限位杆上螺接有顶丝，顶丝的末端插设在连轴的凹槽内。

优选的，所述棱柱下端面至支架板下端安装板上端面的距离大于卡扣的高度。

优选的，所述支架板内侧的限位杆上插套有“匚”字形的夹块，夹块由中部的压持部和成型在压持部两端的限位部组成，夹块的压持部分布在限位杆的内侧，夹块的限位部抵靠在限位杆的上、下端面上，所述限位杆的前端面上螺接有调节螺栓，调节螺栓的末端铰接在夹块的压持部上。

本发明的有益效果在于：其结构简单，为电感器上的冷却管路增设独立的约束支架，冷却管路和约束支架之间的固定连接方便快捷，同时能适用于多种管径冷却管路的安装固定。

附图说明：

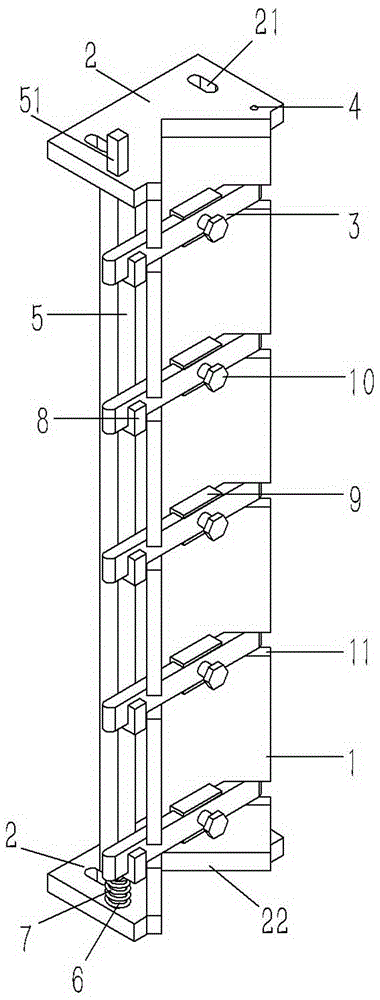

图1为本发明立体的结构示意图；

图2为本发明右视的结构示意图；

图3为本发明左视的结构示意图。

图中：1、支架板；11、槽口；2、安装板；21、安装孔；22、V型开口；3、限位杆；4、连轴；5、棱柱；51、定位柱；6、导向柱；7、压簧；8、卡扣；9、夹块；10、调节螺栓。

具体实施方式：

实施例：见图1、2、3所示，一种电感器上冷却管路的约束支架，包括V型的竖直的支架板1，支架板1的上、下端均固定连接有安装板2，支架板1的两侧壁上成型有若干组相对的槽口11，支架板1的槽口11内插接有限位杆3，限位杆3的一端穿过支架板1一侧侧壁的槽口11插套在竖直的连轴4上，连轴4的上、下端分别插接固定在支架板1上、下端的安装板2上；限位杆3的另一端穿过支架板1另一侧侧壁的槽口11抵靠在竖直的棱柱5上，棱柱5的前端面上固定有L型的卡扣8，限位杆3插接在棱柱5和卡扣8之间的卡槽内；所述棱柱5的上端抵靠在支架板1上端的安装板2上，棱柱5的上端面上成型有竖直的定位柱51，定位柱51插接在支架板1上端的安装板2上并露出安装板2的上端面；所述棱柱5的下端面上成型有插孔，棱柱5的插孔内插接有导向柱6，导向柱6的下端固定在支架板1下端的安装板2上，导向柱6上插套有压簧7，压簧7的两端分别压靠在棱柱5的下端面和支架板1下端的安装板2上。

优选的，所述的安装板2上成型有若干安装孔21，安装孔21分布在支架板1的两侧。

优选的，所述的安装板2的前端面上成型有与支架板1相对的V型开口22。

优选的，所述限位杆3内侧的连轴4上成型有环形的凹槽，限位杆3上螺接有顶丝，顶丝的末端插设在连轴4的凹槽内。

优选的，所述棱柱5下端面至支架板1下端安装板2上端面的距离大于卡扣8的高度。

优选的，所述支架板1内侧的限位杆3上插套有“匚”字形的夹块9，夹块9由中部的压持部和成型在压持部两端的限位部组成，夹块9的压持部分布在限位杆3的内侧，夹块9的限位部抵靠在限位杆3的上、下端面上，所述限位杆3的前端面上螺接有调节螺栓10，调节螺栓10的末端铰接在夹块9的压持部上。

工作原理：本发明为电感器上冷却管路的约束支架，安装冷却管路时，如图1所示，只要下压定位柱51，能实现棱柱5下移，从而带动卡扣8下移，卡扣8下移能实现脱离限位杆3，从而限位杆3可以绕连轴4转动，限位杆3可以脱离支架板1，将冷却管路安设到支架板1内，然后合上限位杆3，放掉定位柱51，卡扣8卡置限位杆3，则利用限位杆3和支架板1能对冷却管路进行约束固定；

当冷却管路的管径较小时，通过转动调节螺栓10，能实现夹块9移动，从而改变夹块9的位置，利用夹块9和支架板1对冷却管路进行约束固定。

所述实施例用以例示性说明本发明，而非用于限制本发明。任何本领域技术人员均可在不违背本发明的精神及范畴下，对所述实施例进行修改，因此本发明的权利保护范围，应如本发明的权利要求所列。
