技术领域

本发明涉及电加热设备技术领域，具体为一种防爆型电加热设备。

背景技术

不锈钢加热器在耐高温不锈钢无缝管内均匀地分布高温电阻丝，在空隙部分致密地填入导热性能和绝缘性能均良好的结晶氧化镁粉，这种结构不但先进，热效率高，而且发热均匀，当高温电阻丝中有电流通过时，产生的热通过结晶氧化镁粉向金属管表面扩散，再传递到被加热件或空气中去，达到加热的目的。

中国专利公开了“防爆型电加热设备”（专利号：CN202334938U），该专利解决的技术问题是工业生产过程中，有时需在爆炸性气体环境下使用电加热设备对气体进行加热。由于现有电热设备采用的电加热管（以电阻丝通电形成发热体，电阻丝装在管内，管内装填绝缘导热材料加工而成）与电源线连接的两个端头裸露在空气中，使用时由于电路的通断会形成电火花，这样，在有爆炸性气体存在的情况下，就会发生燃烧，甚至爆炸的危险，但是此装置不方便移动，当需要此装置移动到别的地方工作时，工作人员还需要手动搬运此装置，并且在搬运过程中可能会使电加热管受到损伤，不仅会降低工作人员的工作效率，并且可能会造成不必要的经济损失。

发明内容

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种防爆型电加热设备，解决了此装置不方便移动，当需要此装置移动到别的地方工作时，工作人员还需要手动搬运此装置，并且在搬运过程中可能会使电加热管受到损伤，不仅会降低工作人员的工作效率，并且可能会造成不必要的经济损失的问题。

（二）技术方案

为实现上述目的，本发明提供如下技术方案：一种防爆型电加热设备，包括底座，所述底座的下表面固定连接有四个万向轮，所述底座的上表面固定连接有第一固定板，所述第一固定板的左侧面开设有滑槽，所述滑槽内滑动连接有第一滑块，所述第一滑块的左侧面固定连接有箱体，所述箱体的下表面通过两个伸缩装置与底座的上表面固定连接，所述箱体内壁设置有第二固定板，所述第二固定板的左侧面卡接有若干个电加热管，所述电加热管的右端固定连接有接电头，所述箱体的下表面开设有第一通孔。

所述箱体的左侧面开设有第二通孔，所述箱体的上表面开设有第三通孔，所述箱体的上表面固定连接有两个固定杆，且两个固定杆的相对面分别与驱动装置的左右两侧面固定连接，所述箱体的上表面固定连接有机座，所述机座的上表面固定连接有抽风机，所述抽风机的右侧面通过管道与箱体相连通，所述管道的表面套接有管套，所述管套卡接在箱体的上表面，所述第一固定板的右侧面固定连接有电源，所述电源的右侧面固定连接有开关，所述箱体的正面设置有温度控制系统。

优选的，所述底座的右侧面固定连接有把手，所述把手的顶端设置为圆形。

优选的，所述伸缩装置包括伸缩杆，所述伸缩杆的表面套接有弹簧，所述伸缩杆和弹簧的两端分别与底座的上表面和箱体的下表面固定连接。

优选的，所述驱动装置包括电机，所述电机的输出轴固定连接有扇叶，所述电机机身的左右两侧面分别与两个固定杆的相对面固定连接，且电机的型号设置为Y80M1-2。

优选的，所述第二通孔的长度为箱体长度的六分之五，且第一通孔与第三通孔长度相同。

优选的，所述电机、抽风机和接电头的输入端分别与开关的输出端电连接，所述开关的输入端与电源的输出端电连接。

（三）有益效果

本发明提供了一种防爆型电加热设备，具备以下有益效果：

（1）、该防爆型电加热设备，通过设置抽风机、管道、电机、扇叶、电加热管和接电头之间的相互配合，使得抽风机工作，使得抽风机通过管道将箱体内的空气抽空，从而使得电加热管的接电头与危险气体环境隔离开来，即使电流通断时电加热管的接电头出现火花，也不会引起燃烧或爆炸，再使得电机工作，使得电机对箱体内进行吹风，从而使得可以保证电加热管在工作时不会因为箱体内温度过高而发生爆炸，从而避免了电加热管不会出现爆炸的情况，从而避免了不必要的经济损失。

（2）、该防爆型电加热设备，通过设置把手、万向轮、伸缩杆和弹簧，使得工作人员可以更加方便的推动此装置进行移动，并且使得伸缩杆和弹簧对箱体进行减震，从而工作人员在推动此装置进行移动时电加热管不会受到损伤，减少了不必要的损失。

（3）、该防爆型电加热设备，通过设置温度控制系统可以实时监测内箱体内工作温度及电加热管的表面温度，当温度超标时，使得温度控制系统直接对此装置断电，进一步提高了操作的安全性，且本发明结构紧凑，设计合理，实用性强。

附图说明

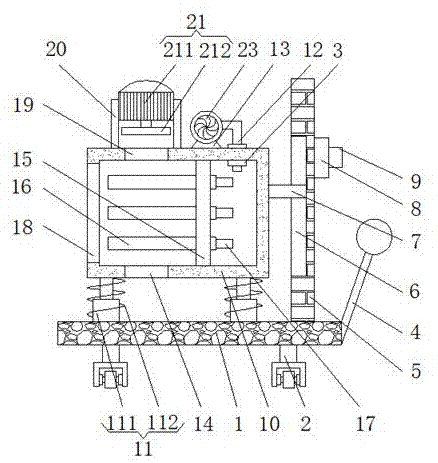

图1为本发明正视的剖面结构示意图；

图2为本发明正视的结构示意图；

图3为本发明右视的结构示意图。

图中：1底座、2万向轮、3管套、4把手、5第一固定板、6滑槽、7滑块、8电源、9开关、10箱体、11伸缩装置、111伸缩杆、112弹簧、12管道、13机座、14第一通孔、15第二固定板、16电加热管、17接电头、18第二通孔、19第三通孔、20固定杆、21驱动装置、211电机、212扇叶、22温度控制系统、23抽风机。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1-3所示，本发明提供一种技术方案：一种防爆型电加热设备，包括底座1，底座1的下表面固定连接有四个万向轮2，底座1的上表面固定连接有第一固定板5，底座1的右侧面固定连接有把手4，通过设置把手4、万向轮2、伸缩杆111和弹簧112，使得工作人员可以更加方便的推动此装置进行移动，并且使得伸缩杆111和弹簧112对箱体10进行减震，从而工作人员在推动此装置进行移动时电加热管16不会受到损伤，减少了不必要的损失，把手4的顶端设置为圆形，第一固定板5的左侧面开设有滑槽6，滑槽6内滑动连接有第一滑块7，第一滑块7的左侧面固定连接有箱体10，箱体10的下表面通过两个伸缩装置11与底座1的上表面固定连接，通过设置滑块7和滑槽6，使得滑块7在滑槽6内上下移动时更加平稳，从而使得箱体10通过滑块7沿着滑槽6上下移动时更加平稳，伸缩装置11包括伸缩杆111，伸缩杆111的表面套接有弹簧112，伸缩杆111和弹簧112的两端分别与底座1的上表面和箱体10的下表面固定连接，箱体10内壁设置有第二固定板15，第二固定板15的左侧面卡接有若干个电加热管16，电加热管16的右端固定连接有接电头17，箱体10的下表面开设有第一通孔14。

箱体10的左侧面开设有第二通孔18，第二通孔18的长度为箱体10长度的六分之五，且第一通孔14与第三通孔19长度相同，箱体10的上表面开设有第三通孔19，箱体10的上表面固定连接有两个固定杆20，且两个固定杆20的相对面分别与驱动装置21的左右两侧面固定连接，通过设置驱动装置21，使得电机211工作，使得电机211对箱体10内进行吹风，从而使得可以保证电加热管16在工作时不会因为箱体10内温度过高而发生爆炸，从而避免了电加热管16不会出现爆炸的情况，从而避免了不必要的经济损失，驱动装置21包括电机211，电机211的输出轴固定连接有扇叶212，电机211机身的左右两侧面分别与两个固定杆20的相对面固定连接，且电机211的型号设置为Y80M1-2，箱体10的上表面固定连接有机座13，机座13的上表面固定连接有抽风机23，通过设置抽风机23，使得抽风机23工作，使得抽风机23通过管道12将箱体10内的空气抽空，从而使得电加热管16的接电头17与危险气体环境隔离开来，即使电流通断时电加热管16的接电头17出现火花，也不会引起燃烧或爆炸，抽风机23的右侧面通过管道12与箱体10相连通，管道12的表面套接有管套3，管套3卡接在箱体10的上表面，第一固定板5的右侧面固定连接有电源8，通过设置电源8，使得电源8给电机211、抽风机23和接电头17提供电力，电机211、抽风机23和接电头17的输入端分别与开关9的输出端电连接，开关9的输入端与电源8的输出端电连接，电源8的右侧面固定连接有开关9，通过设置开关9，使得工作人员对电机211、抽风机23和接电头17的控制更加方便，箱体10的正面设置有温度控制系统22，通过设置温度控制系统22可以实时监测内箱体10内工作温度及电加热管16的表面温度，当温度超标时，使得温度控制系统22直接对此装置断电，进一步提高了操作的安全性。

使用时，操作开关9，使得抽风机23工作，使得抽风机23通过管道12将箱体10内的空气抽空，从而使得电加热管16的接电头17与危险气体环境隔离开来，即使电流通断时电加热管16的接电头17出现火花，也不会引起燃烧或爆炸，再操作开关9，使得电机211工作，使得电机211对箱体10内进行吹风，从而使得可以保证电加热管16在工作时不会因为箱体10内温度过高而发生爆炸，当箱体10或电加热管16的温度超标时，使得温度控制系统22工作，使得温度控制系统22对此装置进行断电。

综上可得，1、该防爆型电加热设备，通过设置抽风机23、管道12、电机211、扇叶212、电加热管16和接电头17之间的相互配合，使得抽风机23工作，使得抽风机23通过管道12将箱体10内的空气抽空，从而使得电加热管16的接电头17与危险气体环境隔离开来，即使电流通断时电加热管16的接电头17出现火花，也不会引起燃烧或爆炸，再使得电机211工作，使得电机211对箱体10内进行吹风，从而使得可以保证电加热管16在工作时不会因为箱体10内温度过高而发生爆炸，从而避免了电加热管16不会出现爆炸的情况，从而避免了不必要的经济损失。

2、该防爆型电加热设备，通过设置把手4、万向轮2、伸缩杆111和弹簧112，使得工作人员可以更加方便的推动此装置进行移动，并且使得伸缩杆111和弹簧112对箱体10进行减震，从而工作人员在推动此装置进行移动时电加热管16不会受到损伤，减少了不必要的损失。

3、该防爆型电加热设备，通过设置温度控制系统22可以实时监测内箱体10内工作温度及电加热管16的表面温度，当温度超标时，使得温度控制系统22直接对此装置断电，进一步提高了操作的安全性，且本发明结构紧凑，设计合理，实用性强。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
