技术领域：

本发明涉及风嘴技术领域，更具体的说涉及一种分散型拉幅定型机用风嘴。

背景技术：

现有拉幅定型机用风嘴由吹风筒和泄流板构成，吹风筒为渐次缩小的筒状。吹风筒的横截面一般呈方形，在吹风筒的表面分布有若干个吹风孔，风从吹风筒进风口吹入，从吹风孔吹出。其不足之处是：由于吹风筒上的吹风孔都为单一竖直方向的孔，其吹出的风都是竖直向上或向下吹到布料上，由于离布料的距离的原因，使得其直吹在布料上风量过大，冲击力过大而使得布料受到直吹的点与没有直吹的部位的布料的张力不同，影响布料的质量。

发明内容：

本发明的目的就是针对现有技术之不足，而提供一种分散型拉幅定型机用风嘴，它结构简单，能保证加工布料吹风均匀，保证布料质量。

本发明的技术解决措施如下：

一种分散型拉幅定型机用风嘴，包括风嘴，风嘴由每二个吹风筒间夹持固定一个泄流板构成，吹风筒的上部的出风板上成型有多个吹风孔，且相邻的吹风筒的出风板上的吹风孔呈对称状分布，出风板的内壁面上固定有圆形筒，圆形筒的侧壁上均布有多个进风孔，圆形筒的端板上固定有中间插杆，中间插杆插套在吹风孔中，中间插杆的端部伸出吹风孔并固定有分散板，分散板上成型有多个直吹孔。

所述圆形筒的端板中心具有通孔，通孔的侧壁上具有多个螺孔，螺孔中插套有夹紧弹簧和螺接有连接块，连接块中嵌套有定位钢球，夹紧弹簧的一端着力于螺孔的底端、另一端着力于定位钢球，中间插杆插套在通孔中，定位钢球嵌套在中间插杆的侧壁上具有的凹孔中。

所述中间插杆的头部具有径向压靠边，径向压靠边压靠在圆形筒的端板上。

所述中间插杆的端部外壁具有限位边，分散板和定位螺母螺接在中间插杆的端部上，分散板夹持在限位边与定位螺母之间。

所述直吹孔均布在分散板上。

本发明的有益效果在于：

它采用分散板将风量进行分散，从而使风量吹至布料更均匀，而且不会由于风量过大而影响布料的张紧度，能保证加工布料吹风均匀，保证布料质量，同时，其结构简单，安装方便。

附图说明：

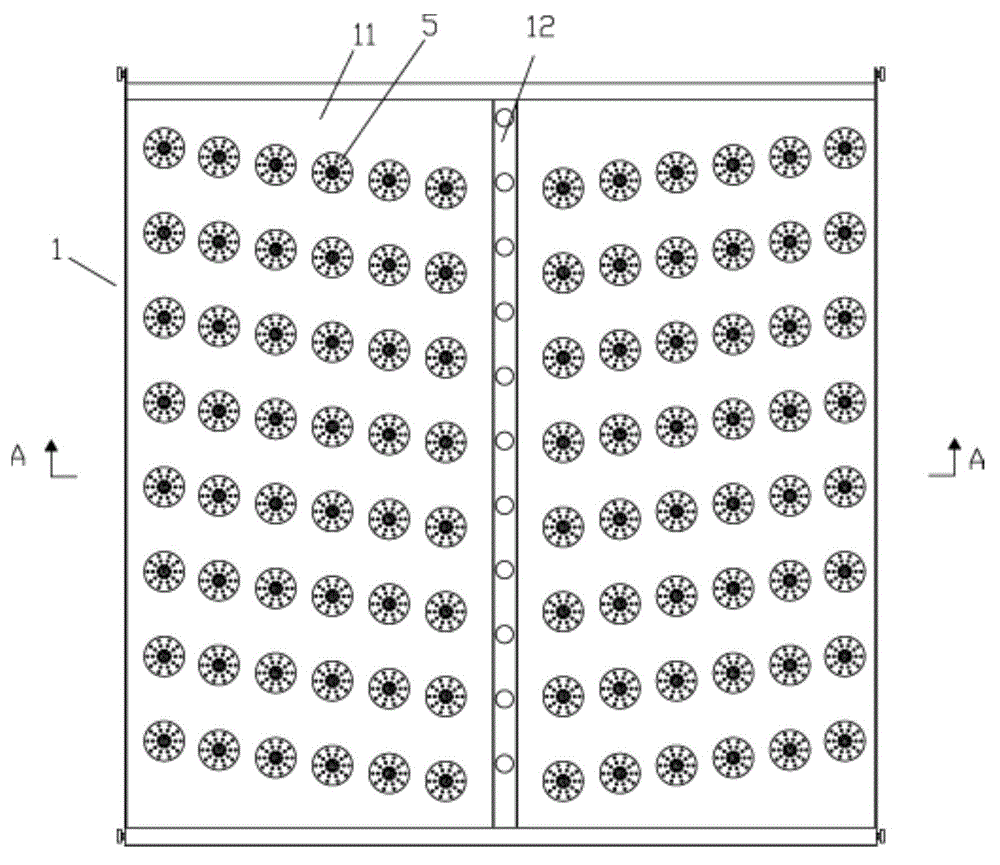

图1为本发明的俯视图；

图2为图1的A-A剖视图；

图3为图2的局部放大图；

图4为图3的局部放大图；

图5为圆形图的局部剖视图。

具体实施方式：

实施例：见图1至5所示，一种分散型拉幅定型机用风嘴，包括风嘴1，风嘴1由每二个吹风筒11间夹持固定一个泄流板12构成，吹风筒11的上部的出风板2上成型有多个吹风孔21，且相邻的吹风筒11的出风板2上的吹风孔21呈对称状分布，出风板2的内壁面上固定有圆形筒3，圆形筒3的侧壁上均布有多个进风孔31，圆形筒3的端板上固定有中间插杆4，中间插杆4插套在吹风孔21中，中间插杆4的端部伸出吹风孔21并固定有分散板5，分散板5上成型有多个直吹孔51。

进一步的说，所述圆形筒3的端板中心具有通孔32，通孔32的侧壁上具有多个螺孔33，螺孔33中插套有夹紧弹簧34和螺接有连接块35，连接块35中嵌套有定位钢球36，夹紧弹簧34的一端着力于螺孔33的底端、另一端着力于定位钢球36，中间插杆4插套在通孔32中，定位钢球36嵌套在中间插杆4的侧壁上具有的凹孔41中。

进一步的说，所述中间插杆4的头部具有径向压靠边42，径向压靠边42压靠在圆形筒3的端板上。

进一步的说，所述中间插杆4的端部外壁具有限位边43，分散板5和定位螺母6螺接在中间插杆4的端部上，分散板5夹持在限位边43与定位螺母6之间。

进一步的说，所述直吹孔51均布在分散板5上。

工作原理：风从吹风筒11进入然后通过圆形筒3的进风孔31进入吹风孔21中，然后吹至分散板5上，通过分散板5的冲击，使部分风从分散板5的侧壁吹出，而还有一部分风直接由直吹孔51吹至布料上，其使得布料吹风更均匀，减少风对布料的直接冲击力，提高布料的质量。

以上实施方式仅用于说明本发明，而并非对本发明的限制，有关技术领域的普通技术人员，在不脱离本发明的精神和范围的情况下，还可以做出各种变化和变型，因此所有等同的技术方案也属于本发明的范畴，本发明的专利保护范围应由权利要求限定。
