技术领域

本发明涉及一种保养装置，尤其涉及一种皮具保养装置。

背景技术

皮具是用皮革制成的皮家具或皮工具，如皮沙发、皮椅、皮床、皮包、皮鞭、皮手套等皮革制品的总称，广义的皮具还包括皮衣、皮鞋等皮革制品，其中皮具还包括很多，比如：本册，万用手册，经理包，公文包，箱包，钱包，钥匙包等各种皮具。

皮具渗透到人们生活的方方面面，由于皮具的表面很容易干枯、皱裂，所以需要经常保养，现有的皮具保养装置存在涂抹保养油不够均匀，无法连续对皮具进行涂抹保养油的缺点，因此亟需研发一种涂抹保养油更均匀，可以连续对皮具进行涂抹保养油的皮具保养装置。

发明内容

(1)要解决的技术问题

本发明为了克服现有的皮具保养装置存在涂抹保养油不够均匀，无法连续对皮具进行涂抹保养油的缺点，本发明要解决的技术问题是提供一种皮具保养装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种皮具保养装置，包括有支座、固定块、支杆、除尘机构和涂抹机构，支座之间设有固定块，固定块底部中间设有内螺纹，固定块底部中间旋有支杆，支杆外围设有外螺纹，支杆下端设有除尘机构，支座顶部设有涂抹机构。

优选地，除尘机构包括有弹簧、转杆和除尘块，支杆下端设有转杆，转杆下端转动式连接有除尘块，除尘块与转杆之间设有弹簧。

优选地，涂抹机构包括有箱体、第一弹性件、活塞、阀门和涂抹棉块，支座顶部设有箱体，箱体内底部设有第一弹性件，第一弹性件上端连接有活塞，箱体上侧设有阀门，箱体顶部设有涂抹棉块。

优选地，还包括有伸缩杆和抹匀机构，抹匀机构包括有涂抹块、壳体、轴承座和转轴，支杆下端设有伸缩杆，伸缩杆位于转杆前方，伸缩杆下端设有抹匀机构，伸缩杆下端与壳体顶部连接，壳体内嵌有轴承座，轴承座上安装有转轴，转轴两端设有涂抹块。

优选地，还包括有旋钮、盖子、连接管、木棒和棉球，箱体顶部右侧设有连接管，连接管与箱体相通，连接管上端设有外螺纹，连接管上端旋有盖子，盖子设有内螺纹，盖子顶部设有旋钮，盖子底部设有木棒，木棒下端设有棉球，棉球位于箱体内。

优选地，还包括有弧形磁铁、铁球和防护罩，箱体顶部左右两侧均嵌有弧形磁铁，弧形磁铁上吸有铁球，铁球之间设有防护罩。

优选地，还包括有搅拌球和第二弹性件，活塞上开有凹槽，凹槽底部设有第二弹性件，第二弹性件上端连接有搅拌球。

工作原理：皮具的表面很容易出现干枯、皱裂，需要定期进行保养，当皮具需要保养时，先把支杆旋转取下，握住支杆，使得除尘机构接触皮具，除尘机构可清除掉皮具上的灰尘，灰尘清理干净后，往涂抹机构内装保养所需的油，然后启动涂抹机构，人们握住保养装置，使得涂抹机构与皮具接触，慢慢移动涂抹机构，涂抹机构对皮具涂抹保养油，保养油涂抹好后，关闭涂抹机构，把支杆旋入固定块内。

因为除尘机构包括有弹簧、转杆和除尘块，支杆下端设有转杆，转杆下端转动式连接有除尘块，除尘块与转杆之间设有弹簧，所以当对皮具进行除尘时，人们手握支杆，使得除尘块接触皮具，由此可以清理皮具上的灰尘，弹簧具有缓冲作用，避免用力多大使得皮具出现损坏。

因为涂抹机构包括有箱体、第一弹性件、活塞、阀门和涂抹棉块，支座顶部设有箱体，箱体内底部设有第一弹性件，第一弹性件上端连接有活塞，箱体上侧设有阀门，箱体顶部设有涂抹棉块，所以当箱体内装好保养油后，人们打开阀门，使得箱体倒立，保养油慢慢浸入涂抹棉块中，把涂抹棉块接触皮具表面，移动涂抹棉块，保养油被均匀涂抹在皮具表面，活塞由于重力会下压，可以把保养油向下挤压，避免保养油粘在箱体内壁上，皮具涂抹好保养油后，使得箱体正立，关闭阀门。

因为还包括有伸缩杆和抹匀机构，抹匀机构包括有涂抹块、壳体、轴承座和转轴，支杆下端设有伸缩杆，伸缩杆位于转杆前方，伸缩杆下端设有抹匀机构，伸缩杆下端与壳体顶部连接，壳体内嵌有轴承座，轴承座上安装有转轴，转轴两端设有涂抹块，所以当皮具初步涂抹好保养油后，人们取下支杆，使得伸缩杆伸长，涂抹块低于除尘块，可以把涂抹块接触皮具，移动涂抹块，使得转轴转动，进而使得涂抹块在移动的同时进行转动，便于涂抹块把皮具上的保养油涂抹的更熨帖。

因为还包括有旋钮、盖子、连接管、木棒和棉球，箱体顶部右侧设有连接管，连接管与箱体相通，连接管上端设有外螺纹，连接管上端旋有盖子，盖子设有内螺纹，盖子顶部设有旋钮，盖子底部设有木棒，木棒下端设有棉球，棉球位于箱体内，所以当对皮具表面涂抹保养油时，有些不平整的边角地方还需要另外进行涂抹保养油，棉球位于箱体内，浸入保养油中，人们可以旋转旋钮，把盖子取下，人们可以用棉球对皮具的不平整处行涂抹，涂抹好后把盖子旋入连接管内。

因为还包括有弧形磁铁、铁球和防护罩，箱体顶部左右两侧均嵌有弧形磁铁，弧形磁铁上吸有铁球，铁球之间设有防护罩，所以当需要使用涂抹棉块时，把防护罩取下即可，不需要使用涂抹机构时，铁球与弧形磁铁相互吸引，使得防护罩可以罩住涂抹棉块，可以避免涂抹棉块污染其他物件。

因为还包括有搅拌球和第二弹性件，活塞上开有凹槽，凹槽底部设有第二弹性件，第二弹性件上端连接有搅拌球，所以当保养油放了一段时间后，可能会出现沉淀，人们可以摇动箱体，这样可以使得搅拌球晃动，从而有助于保养油内的各种成分均匀分布。

(3)有益效果

本发明达到了涂抹保养油更均匀，可以连续对皮具进行涂抹保养油的效果，用涂抹棉块把保养油涂抹到皮具上时，箱体内的保养油由于重力自动渗入到涂抹棉块内，人们可以不间断地对皮具进行涂抹，涂抹棉块对皮具进行初次涂抹，然后使用涂抹块对皮具上的油进行第二次涂抹，还可以用棉球对皮具的不平整边角处进行涂抹，由此可以使得保养油涂抹地更均匀。

附图说明

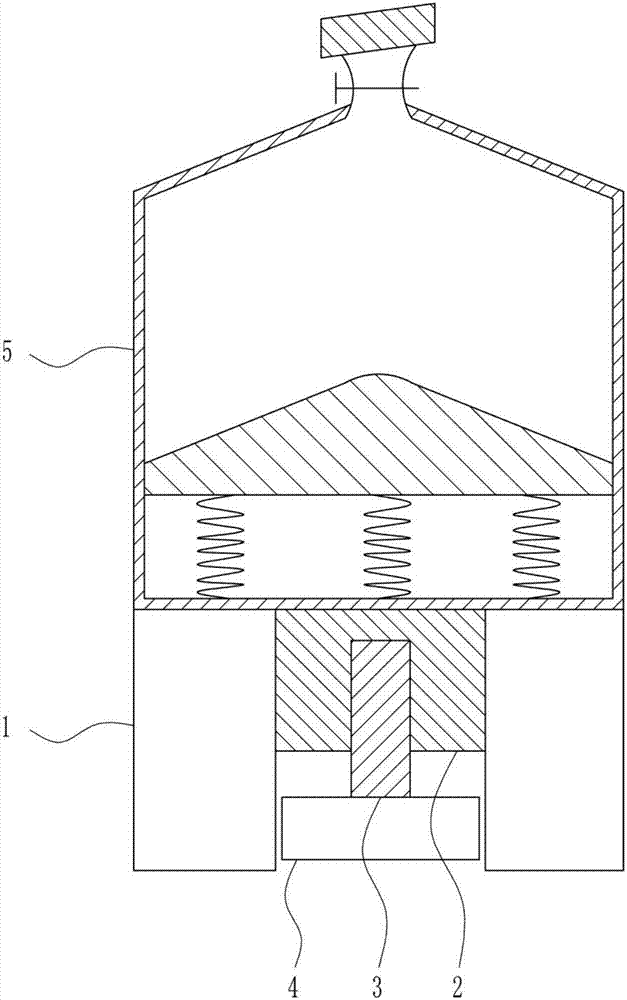

图1为本发明的主视结构示意图。

图2为本发明除尘机构的第一种左视结构示意图。

图3为本发明涂抹机构的第一种主视结构示意图。

图4为本发明除尘机构的第二种左视结构示意图。

图5为本发明抹匀机构的俯视结构示意图。

图6为本发明的第一种部分主视结构示意图。

图7为本发明的第二种部分主视结构示意图。

图8为本发明涂抹机构的第二种主视结构示意图。

附图中的标记为：1-支座，2-固定块，3-支杆，4-除尘机构，40-弹簧，41-转杆，42-除尘块，5-涂抹机构，50-箱体，51-第一弹性件，52-活塞，53-阀门，54-涂抹棉块，6-伸缩杆，7-抹匀机构，70-涂抹块，71-壳体，72-轴承座，73-转轴，8-旋钮，9-盖子，10-连接管，11-木棒，12-棉球，13-弧形磁铁，14-铁球，15-防护罩，16-凹槽，17-搅拌球，18-第二弹性件。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种皮具保养装置，如图1-8所示，包括有支座1、固定块2、支杆3、除尘机构4和涂抹机构5，支座1之间设有固定块2，固定块2底部中间设有内螺纹，固定块2底部中间旋有支杆3，支杆3外围设有外螺纹，支杆3下端设有除尘机构4，支座1顶部设有涂抹机构5。

实施例2

一种皮具保养装置，如图1-8所示，包括有支座1、固定块2、支杆3、除尘机构4和涂抹机构5，支座1之间设有固定块2，固定块2底部中间设有内螺纹，固定块2底部中间旋有支杆3，支杆3外围设有外螺纹，支杆3下端设有除尘机构4，支座1顶部设有涂抹机构5。

除尘机构4包括有弹簧40、转杆41和除尘块42，支杆3下端设有转杆41，转杆41下端转动式连接有除尘块42，除尘块42与转杆41之间设有弹簧40。

实施例3

一种皮具保养装置，如图1-8所示，包括有支座1、固定块2、支杆3、除尘机构4和涂抹机构5，支座1之间设有固定块2，固定块2底部中间设有内螺纹，固定块2底部中间旋有支杆3，支杆3外围设有外螺纹，支杆3下端设有除尘机构4，支座1顶部设有涂抹机构5。

除尘机构4包括有弹簧40、转杆41和除尘块42，支杆3下端设有转杆41，转杆41下端转动式连接有除尘块42，除尘块42与转杆41之间设有弹簧40。

涂抹机构5包括有箱体50、第一弹性件51、活塞52、阀门53和涂抹棉块54，支座1顶部设有箱体50，箱体50内底部设有第一弹性件51，第一弹性件51上端连接有活塞52，箱体50上侧设有阀门53，箱体50顶部设有涂抹棉块54。

实施例4

一种皮具保养装置，如图1-8所示，包括有支座1、固定块2、支杆3、除尘机构4和涂抹机构5，支座1之间设有固定块2，固定块2底部中间设有内螺纹，固定块2底部中间旋有支杆3，支杆3外围设有外螺纹，支杆3下端设有除尘机构4，支座1顶部设有涂抹机构5。

除尘机构4包括有弹簧40、转杆41和除尘块42，支杆3下端设有转杆41，转杆41下端转动式连接有除尘块42，除尘块42与转杆41之间设有弹簧40。

涂抹机构5包括有箱体50、第一弹性件51、活塞52、阀门53和涂抹棉块54，支座1顶部设有箱体50，箱体50内底部设有第一弹性件51，第一弹性件51上端连接有活塞52，箱体50上侧设有阀门53，箱体50顶部设有涂抹棉块54。

还包括有伸缩杆6和抹匀机构7，抹匀机构7包括有涂抹块70、壳体71、轴承座72和转轴73，支杆3下端设有伸缩杆6，伸缩杆6位于转杆41前方，伸缩杆6下端设有抹匀机构7，伸缩杆6下端与壳体71顶部连接，壳体71内嵌有轴承座72，轴承座72上安装有转轴73，转轴73两端设有涂抹块70。

还包括有旋钮8、盖子9、连接管10、木棒11和棉球12，箱体50顶部右侧设有连接管10，连接管10与箱体50相通，连接管10上端设有外螺纹，连接管10上端旋有盖子9，盖子9设有内螺纹，盖子9顶部设有旋钮8，盖子9底部设有木棒11，木棒11下端设有棉球12，棉球12位于箱体50内。

还包括有弧形磁铁13、铁球14和防护罩15，箱体50顶部左右两侧均嵌有弧形磁铁13，弧形磁铁13上吸有铁球14，铁球14之间设有防护罩15。

还包括有搅拌球17和第二弹性件18，活塞52上开有凹槽16，凹槽16底部设有第二弹性件18，第二弹性件18上端连接有搅拌球17。

工作原理：皮具的表面很容易出现干枯、皱裂，需要定期进行保养，当皮具需要保养时，先把支杆3旋转取下，握住支杆3，使得除尘机构4接触皮具，除尘机构4可清除掉皮具上的灰尘，灰尘清理干净后，往涂抹机构5内装保养所需的油，然后启动涂抹机构5，人们握住保养装置，使得涂抹机构5与皮具接触，慢慢移动涂抹机构5，涂抹机构5对皮具涂抹保养油，保养油涂抹好后，关闭涂抹机构5，把支杆3旋入固定块2内。

因为除尘机构4包括有弹簧40、转杆41和除尘块42，支杆3下端设有转杆41，转杆41下端转动式连接有除尘块42，除尘块42与转杆41之间设有弹簧40，所以当对皮具进行除尘时，人们手握支杆3，使得除尘块42接触皮具，由此可以清理皮具上的灰尘，弹簧40具有缓冲作用，避免用力多大使得皮具出现损坏。

因为涂抹机构5包括有箱体50、第一弹性件51、活塞52、阀门53和涂抹棉块54，支座1顶部设有箱体50，箱体50内底部设有第一弹性件51，第一弹性件51上端连接有活塞52，箱体50上侧设有阀门53，箱体50顶部设有涂抹棉块54，所以当箱体50内装好保养油后，人们打开阀门53，使得箱体50倒立，保养油慢慢浸入涂抹棉块54中，把涂抹棉块54接触皮具表面，移动涂抹棉块54，保养油被均匀涂抹在皮具表面，活塞52由于重力会下压，可以把保养油向下挤压，避免保养油粘在箱体50内壁上，皮具涂抹好保养油后，使得箱体50正立，关闭阀门53。

因为还包括有伸缩杆6和抹匀机构7，抹匀机构7包括有涂抹块70、壳体71、轴承座72和转轴73，支杆3下端设有伸缩杆6，伸缩杆6位于转杆41前方，伸缩杆6下端设有抹匀机构7，伸缩杆6下端与壳体71顶部连接，壳体71内嵌有轴承座72，轴承座72上安装有转轴73，转轴73两端设有涂抹块70，所以当皮具初步涂抹好保养油后，人们取下支杆3，使得伸缩杆6伸长，涂抹块70低于除尘块42，可以把涂抹块70接触皮具，移动涂抹块70，使得转轴73转动，进而使得涂抹块70在移动的同时进行转动，便于涂抹块70把皮具上的保养油涂抹的更熨帖。

因为还包括有旋钮8、盖子9、连接管10、木棒11和棉球12，箱体50顶部右侧设有连接管10，连接管10与箱体50相通，连接管10上端设有外螺纹，连接管10上端旋有盖子9，盖子9设有内螺纹，盖子9顶部设有旋钮8，盖子9底部设有木棒11，木棒11下端设有棉球12，棉球12位于箱体50内，所以当对皮具表面涂抹保养油时，有些不平整的边角地方还需要另外进行涂抹保养油，棉球12位于箱体50内，浸入保养油中，人们可以旋转旋钮8，把盖子9取下，人们可以用棉球12对皮具的不平整处行涂抹，涂抹好后把盖子9旋入连接管10内。

因为还包括有弧形磁铁13、铁球14和防护罩15，箱体50顶部左右两侧均嵌有弧形磁铁13，弧形磁铁13上吸有铁球14，铁球14之间设有防护罩15，所以当需要使用涂抹棉块54时，把防护罩15取下即可，不需要使用涂抹机构5时，铁球14与弧形磁铁13相互吸引，使得防护罩15可以罩住涂抹棉块54，可以避免涂抹棉块54污染其他物件。

因为还包括有搅拌球17和第二弹性件18，活塞52上开有凹槽16，凹槽16底部设有第二弹性件18，第二弹性件18上端连接有搅拌球17，所以当保养油放了一段时间后，可能会出现沉淀，人们可以摇动箱体50，这样可以使得搅拌球17晃动，从而有助于保养油内的各种成分均匀分布。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
