技术领域

本发明涉及电力电池技术领域，具体为一种安全性能高的电力电池。

背景技术

基于人们对于获取持续而稳定的电流的需要，人类发明了电池。电池指盛有电解质溶液和金属电极以产生电流的杯、槽或其他容器或复合容器的部分空间，能将化学能转化成电能的装置，它具有正极、负极之分。随着科技的进步，电池泛指能产生电能的小型装置，如太阳能电池，电池的性能参数主要有电动势、容量、比能量和电阻。但是目前的电力电池安全性能低，在电源线路发生短路时，电力电池常常会因为电流过大而造成损坏，增加了使用者的经济损失，降低了电力电池的使用寿命。

发明内容

本发明的目的在于提供一种安全性能高的电力电池，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种安全性能高的电力电池，包括电池主体，所述电池主体右侧的顶部设置有接线箱，所述接线箱内壁的左侧设置有接线端子，所述接线端子的一端贯穿接线箱且延伸至电池主体的内部与电池主体的电源接口固定连接，所述接线端子的另一端与接线板接触，所述接线板远离接线端子的一端与接线头的一端固定连接，所述接线头的另一端贯穿接线箱且延伸至接线箱的外部与外设的用电器固定连接，所述接线头的顶部与推动板固定连接，所述推动板远离接线头的一侧与温度驱动装置的一侧固定连接，所述温度驱动装置的另一侧与基板固定连接，所述基板远离温度驱动装置的一侧与接线箱内壁的顶部固定连接，所述接线头的底部与竖板固定连接，所述竖板与接线箱内壁的右侧活动连接。

所述温度驱动装置包括第一壳体、第二壳体和第三壳体，所述第一壳体的一侧开设有第一滑槽，所述第二壳体的一端插入第一滑槽的内部与第一限位板固定连接，所述第一滑槽的槽口处设置有与第一限位板相适配的第一限位块，所述第二壳体远离第一壳体的一侧开设有第二滑槽，所述第三壳体的一端插入第二滑槽的内部与第二限位板固定连接，所述第二滑槽的槽口处设置有与第二限位板相适配的第二限位块，所述第一限位板远离第二壳体的一侧与第一滑槽内壁的顶部之间设置有膨胀气体，所述第一限位板上开设有第一连接孔，所述第二壳体远离第三壳体的一侧开设有第二连接孔，且第一连接孔与第二连接孔连通。

优选的，所述第一壳体远离第二壳体的一侧与基板焊接。

优选的，所述第三壳体远离第二壳体的一侧与推动板固定连接。

优选的，所述接线箱内壁的右侧设置有滑轨，所述竖板靠近滑轨的一侧设置有与滑轨相适配的滑轮。

优选的，所述竖板远离接线头的一端与复位弹簧的一端固定连接，所述复位弹簧的另一端与接线箱内壁的底部固定连接。

优选的，所述接线箱的右侧开设有与接线头配合使用的通孔。

与现有技术相比，本发明的有益效果是：该安全性能高的电力电池，当电源线路发生短路时，接线头发热，接线头发热时将热量传输给温度驱动装置，温度驱动装置内部的膨胀气体因为温度升高而发生膨胀，膨胀过程中产生的推力促使接线头经由滑轮和滑轨向下移动，接线头向下移动过程中接线板与接线端子分离，从而达到了断电的目的，有效避免了电力电池因为短路时电流过大而损坏的现象发生，安全性能高，增加了电力电池的使用寿命，降低了使用者的经济损失。

附图说明

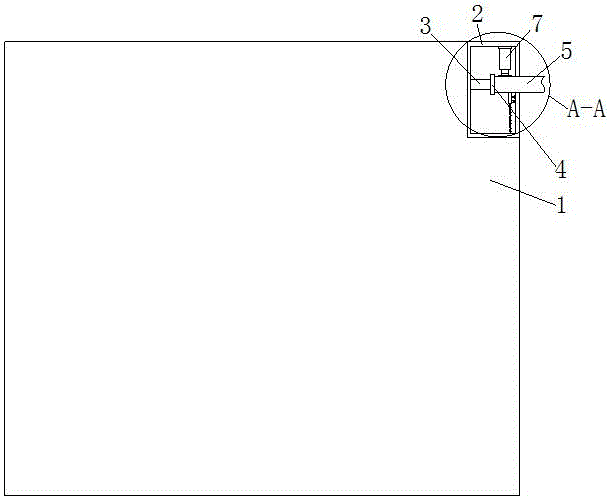

图1为本发明结构示意图；

图2为本发明A-A的局部放大图；

图3为本发明温度驱动装置的结构示意图。

图中：1电池主体、2接线箱、3接线端子、4接线板、5接线头、6推动板、7温度驱动装置、8基板、9竖板、10第一壳体、11第二壳体、12第三壳体、13第一滑槽、14第一限位板、15第一限位块、16第二滑槽、17第二限位板、18第二限位块、19膨胀气体、20第一连接孔、21第二连接孔、22滑轨、23滑轮、24复位弹簧。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种安全性能高的电力电池，包括电池主体1，电池主体1右侧的顶部设置有接线箱2，接线箱2内壁的左侧设置有接线端子3，接线端子3的一端贯穿接线箱2且延伸至电池主体1的内部与电池主体1的电源接口固定连接，接线端子3的另一端与接线板4接触，接线板4远离接线端子3的一端与接线头5的一端固定连接，接线头5的另一端贯穿接线箱2且延伸至接线箱2的外部与外设的用电器固定连接，接线箱2的右侧开设有与接线头5配合使用的通孔，接线头5的顶部与推动板6固定连接，推动板6远离接线头5的一侧与温度驱动装置7的一侧固定连接，温度驱动装置7的另一侧与基板8固定连接，基板8远离温度驱动装置7的一侧与接线箱2内壁的顶部固定连接，接线头5的底部与竖板9固定连接，竖板9与接线箱2内壁的右侧活动连接，接线箱2内壁的右侧设置有滑轨22，竖板9靠近滑轨22的一侧设置有与滑轨22相适配的滑轮23，竖板9远离接线头5的一端与复位弹簧24的一端固定连接，复位弹簧24的另一端与接线箱2内壁的底部固定连接，当电源线路发生短路时，电源电路上导线的电阻会很小，根据欧姆定律I=U/R知道，由于导线的电阻很小，电源短路时电路上的电流会非常大，同时根据Q=U.I.t知道，当电流越大时，产生的热量也就越多，从而促使接线头5发热，接线头5发热时将热量传输给温度驱动装置7，温度驱动装置7内部的膨胀气体19因为温度升高而发生膨胀，膨胀过程中产生的推力促使接线头5经由滑轮23和滑轨22向下移动，接线头5向下移动过程中接线板4与接线端子3分离，从而达到了断电的目的，有效避免了电力电池因为短路时电流过大而损坏的现象发生，安全性能高，增加了电力电池的使用寿命，降低了使用者的经济损失，当电路修好后，温度驱动装置7的内部和接线头5的温度降低，根据热胀冷缩的原理，气体产生温度驱动装置7恢复到原位的拉力，复位弹簧24利用自身的特性辅助温度驱动装置7进行复位，达到了自动复位的效果，降低了电力维修人员的操作难度。

温度驱动装置7包括第一壳体10、第二壳体11和第三壳体12，第一壳体10的一侧开设有第一滑槽13，第二壳体11的一端插入第一滑槽13的内部与第一限位板14固定连接，第一滑槽13的槽口处设置有与第一限位板14相适配的第一限位块15，第一限位块15有效防止第二壳体11脱离出第一壳体10，第一壳体10远离第二壳体11的一侧与基板8焊接，第二壳体11远离第一壳体10的一侧开设有第二滑槽16，第三壳体12的一端插入第二滑槽16的内部与第二限位板17固定连接，第二滑槽16的槽口处设置有与第二限位板17相适配的第二限位块18，第二限位块18有效防止第三壳体12脱离出第二壳体11，第三壳体12远离第二壳体11的一侧与推动板6固定连接，第一限位板14远离第二壳体11的一侧与第一滑槽13内壁的顶部之间设置有膨胀气体19，第一限位板14上开设有第一连接孔20，第二壳体11远离第三壳体12的一侧开设有第二连接孔21，且第一连接孔20与第二连接孔21连通，第一壳体10内部的膨胀气体19在温度过高条件下发生膨胀，膨胀气体在膨胀过程中产生推力，产生的推力促使第三壳体13从第二壳体11中弹出，第二壳体11从第一壳体10中弹出，从而达到整体伸长的效果。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
