技术领域

本发明涉及焊接设备技术领域，具体为一种具有散热功能的可升降式焊接机。

背景技术

激光焊接是利用高能量的激光脉冲对材料进行微小区域内的局部加热，激光辐射的能量通过热传导向材料的内部扩散，将材料熔化后形成特定熔池。它是一种新型的焊接方式，主要针对薄壁材料、精密零件的焊接，可实现点焊、对接焊、叠焊、密封焊等，深宽比高，焊缝宽度小，热影响区小、变形小，焊接速度快，焊缝平整、美观，焊后无需处理或只需简单处理，焊缝质量高，无气孔，可精确控制，聚焦光点小，定位精度高，易实现自动化。激光焊接机又常称为激光焊机、辐射焊机，是激光材料加工的机器，按其工作方式分为激光模具烧焊机、自动激光焊接机、激光电焊机、光钎传输激光焊接机，光焊接是利用高能量的激光脉冲对材料进行微小区域内的局部加热，激光辐射的能量通过热传导向材料的内部扩散，将材料熔化后形成熔池以达到焊接的目的。

现在的激光焊接机在工作过程中会产生大量的热量，如果不能及时对激光焊接机的焊接头进行散热，则很容易导致焊接头的损坏，而且现在的激光焊接机对大型物件进行焊接时，焊接连接杆不易伸缩，导致人们的工作效率很低。

发明内容

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种具有散热功能的可升降式焊接机，具备散热和焊接连接杆便于升降等优点，解决了现在的激光焊接机在工作过程中会产生大量的热量，如果不能及时对激光焊接机的焊接头进行散热，则很容易导致焊接头的损坏，而且现在的激光焊接机对大型物件进行焊接时，焊接连接杆不易伸缩，导致人们的工作效率很低的问题。

（二）技术方案

为实现上述散热和焊接连接杆便于升降的目的，本发明提供如下技术方案：一种具有散热功能的可升降式焊接机，包括底座，所述底座的顶部设置有基座，所述基座的顶部设置有伸缩杆，所述伸缩杆的内部设置有升降装置，所述升降装置的内部设置有液压缓冲块，所述液压缓冲块的底部固定连接有力矩传递杆，所述力矩传递杆的另一端设置有连接杆，所述连接杆的另一端固定连接有摇杆，所述摇杆的另一端设置有防滑球，所述伸缩杆的一侧外壁上设置有泄压阀，所述伸缩杆上设置有横杆，所述横杆的一端固定连接有焊接头，所述底座的内部设置蓄水池，所述蓄水池的内部设置有水泵，所述水泵的出水口固定连接有输水管道，所述输水管道贯穿蓄水池的内部并延伸置底座的外部，所述输水管道延伸至底座外部的一端上设置有喷头，所述蓄水池的一侧设置有进水管道。

优选的，所述水泵的外部套设有防水套。

优选的，所述喷头设置在焊接头的底部。

优选的，所述输水管道为塑料管道。

优选的，所述水泵为高压水泵，所述喷头为高压喷头。

优选的，所述进水管道上设置有进水阀门。

（三）有益效果

与现有技术相比，本发明提供了一种具有散热功能的可升降式焊接机，具备以下有益效果：

1、该具有散热功能的可升降式焊接机，通过设置的蓄水池、水泵、输水管道和喷头，能够对焊接头进行喷水，利用水对焊接头进行散热，防止焊接头的热量过高，导致焊接头的损坏，增加了人们的工作效率，减轻了人们的工作负担。

2、该具有散热功能的可升降式焊接机，通过设置的升降装置，能够有效的使伸缩杆进行伸缩，可以有效的调节该焊接机的高度，使该焊接机可以焊接大型的物件，提高了工作人员的工作效率。

附图说明

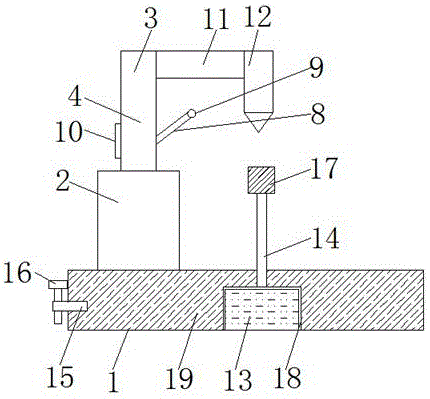

图1为本发明结构示意图；

图2为本发明升降装置结构示意图。

图中：1底座、2基座、3伸缩杆、4升降装置、5液压缓冲块、6力矩传递杆、7连接杆、8摇杆、9防滑球、10泄压阀、11横杆、12焊接头、13水泵、14输水管道、15进水管道、16进水阀门、17喷头、18防水套、19蓄水池。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种具有散热功能的可升降式焊接机，包括底座1，底座1的顶部设置有基座2，基座2的顶部设置有伸缩杆3，伸缩杆3的内部设置有升降装置4，升降装置4的内部设置有液压缓冲块5，液压缓冲块5的底部固定连接有力矩传递杆6，力矩传递杆6的另一端设置有连接杆7，连接杆7的另一端固定连接有摇杆8，摇杆8的另一端设置有防滑球9，伸缩杆3的一侧外壁上设置有泄压阀10，通过设置的升降装置4，能够有效的使伸缩杆3进行伸缩，可以有效的调节该焊接机的高度，使该焊接机可以焊接大型的物件，提高了工作人员的工作效率，伸缩杆3上设置有横杆11，横杆11的一端固定连接有焊接头12，底座1的内部设置蓄水池19，蓄水池19的内部设置有水泵13，水泵13的外部套设有防水套18，水泵13的出水口固定连接有输水管道14，输水管道14为塑料管道，输水管道14贯穿蓄水池19的内部并延伸置底座1的外部，输水管道14延伸至底座1外部的一端上设置有喷头17，喷头17设置在焊接头12的底部，水泵13为高压水泵，喷头17为高压喷头，通过设置的蓄水池19、水泵13、输水管道14和喷头17，能够对焊接头12进行喷水，利用水对焊接头12进行散热，防止焊接头12的热量过高，导致焊接头12的损坏，增加了人们的工作效率，减轻了人们的工作负担，蓄水池19的一侧设置有进水管道15，进水管道15上设置有进水阀门16。

综上所述，该具有散热功能的可升降式焊接机，通过设置的蓄水池19、水泵13、输水管道14和喷头17，能够对焊接头12进行喷水，利用水对焊接头12进行散热，防止焊接头12的热量过高，导致焊接头12的损坏，增加了人们的工作效率，减轻了人们的工作负担，通过设置的升降装置4，能够有效的使伸缩杆3进行伸缩，可以有效的调节该焊接机的高度，使该焊接机可以焊接大型的物件，提高了工作人员的工作效率。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
