技术领域

本发明涉及一种丝印装置，特别涉及一种丝印机用齿轮油过滤器。

背景技术

现有的丝印机用齿轮油不方便进行过滤处理，不方便对使用后的齿轮油进行再次过滤回收使用，影响丝印效果，成本也较高。

发明内容

本发明主要是解决现有技术所存在的技术问题，从而提供一种通过过滤筒方便对齿轮油进行输送，通过过滤槽上的过滤网膜可以对齿轮油进行过滤处理，通过引流管可以方便对过滤处理后的齿轮油进行引流的丝印机用齿轮油过滤器。

本发明的上述技术问题主要是通过下述技术方案得以解决的：

一种丝印机用齿轮油过滤器，包括底环，底环上设有端盖，端盖的端部设有开口，底环与端盖内设有过滤芯，过滤芯上设有过滤筒，过滤筒的外周面设有若干过滤槽，过滤槽布置有过滤网膜；端盖上设有进液盖，所述进液盖包括连接柱，连接柱的顶端设有顶盘，所述进液盖的轴向位置设有进液口，进液口与过滤筒的端部对接；连接柱的底端设有底盘，底盘设置在过滤筒的端部上；过滤芯包括底盒，底盒上设有若干对接柱，底盒上设有若干安装孔，底盒上设有顶盒，顶盒与底盒之间设有引流管，顶盒上设有若干定位孔与插孔，引流管的下端设置在安装孔位置，引流管的上端设置在定位孔位置；对接柱的端部卡接在插孔内；过滤筒的上端为开口结构，过滤筒的下端为密封结构。

进一步地，所述过滤槽的横截面为椭圆形形状。

进一步地，所述连接柱与顶盘为一体结构。

进一步地，所述顶盘上设有固定孔。

进一步地，所述端盖的顶面为弧面形状；

采用上述技术方案的丝印机用齿轮油过滤器，可以将该过滤器安装在回收桶的端部上；通过底环与端盖可以保护住过滤芯，通过底盒与顶盒可以保护住引流管，通过对接柱可以使底盒与顶盒对接更加牢固；通过安装孔与插孔可以对引流管进行牢固安装；可以将齿轮油通过进液口倒入该过滤器，通过过滤筒方便对齿轮油进行输送，通过过滤槽上的过滤网膜可以对齿轮油进行过滤处理，通过引流管可以方便对过滤处理后的齿轮油进行引流，从而可以使过滤后的齿轮油流入回收桶，方便对齿轮油进行过滤，方便再次过滤回收使用。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明丝印机用齿轮油过滤器的结构示意图；

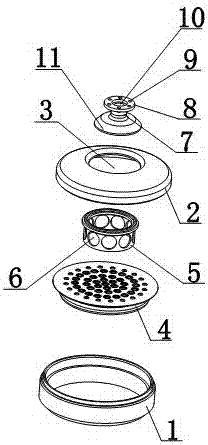

图2为本发明丝印机用齿轮油过滤器的部件分解图；

图3为本发明所述过滤芯的结构示意图；

图4为本发明所述进液盖的结构示意图；

图5为图4中B-B剖面图。

具体实施方式

下面结合附图对本发明的优选实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

如图1至图5所示，一种丝印机用齿轮油过滤器，包括底环1，底环1上设有端盖2，端盖2的端部设有开口3，底环1与端盖2内设有过滤芯4，过滤芯4上设有过滤筒5，过滤筒5的外周面设有若干过滤槽6，过滤槽6布置有过滤网膜；端盖2上设有进液盖，所述进液盖包括连接柱7，连接柱7的顶端设有顶盘8，所述进液盖的轴向位置设有进液口10，进液口10与过滤筒5的端部对接；连接柱7的底端设有底盘11，底盘11设置在过滤筒5的端部上；过滤芯4包括底盒12，底盒12上设有若干对接柱13，底盒12上设有若干安装孔14，底盒12上设有顶盒16，顶盒16与底盒12之间设有引流管15，顶盒16上设有若干定位孔17与插孔18，引流管15的下端设置在安装孔14位置，引流管15的上端设置在定位孔17位置；对接柱13的端部卡接在插孔18内；过滤筒5的上端为开口结构，过滤筒5的下端为密封结构；过滤槽6的横截面为椭圆形形状；连接柱7与顶盘8为一体结构；顶盘8上设有固定孔9，端盖2的顶面为弧面形状。

本发明丝印机用齿轮油过滤器，可以将该过滤器安装在回收桶的端部上；通过底环1与端盖2可以保护住过滤芯4，通过底盒12与顶盒16可以保护住引流管15，通过对接柱13可以使底盒12与顶盒16对接更加牢固；通过安装孔14与插孔18可以对引流管15进行牢固安装；可以将齿轮油通过进液口10倒入该过滤器，通过过滤筒5方便对齿轮油进行输送，通过过滤槽6上的过滤网膜可以对齿轮油进行过滤处理，通过引流管15可以方便对过滤处理后的齿轮油进行引流，从而可以使过滤后的齿轮油流入回收桶，方便对齿轮油进行过滤，方便再次过滤回收使用。

其中，连接柱7与顶盘8为一体结构；所以连接更加牢固。

其中，顶盘8上设有固定孔9，所以通过固定孔9可以方便对顶盘8进行固定安装。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。
