技术领域

本发明涉及工业生产技术领域，具体涉及一种基于干涉板驱动的工业生产用颗粒物料筛选设备。

背景技术

工业（industry）是指采集原料，并把它们加工成产品的工作和过程。工业是社会分工发展的产物，经过手工业、机器大工业、现代工业几个发展阶段。工业是第二产业的重要组成部分，分为轻工业和重工业两大类。2014年，中国工业生产总值达4万亿美元，超过美国成为世界头号工业生产国。

直到18世纪英国出现工业革命，使原来以手工技术为基础的工场手工业逐步转变为机器大工业，工业才最终从农业中分离出来成为一个独立的物质生产部门。随着科学技术的进步，19世纪末到20世纪初，进入了现代工业的发展阶段。从20世纪40年代后期开始，以生产过程自动化为主要特征,采用电子控制的自动化机器和生产线进行生产，改变了机器体系。从70年代后期开始，进入80年代后，以微电子技术为中心，包括生物工程、光导纤维、新能源、新材料和机器人等新兴技术和新兴工业蓬勃兴起。这些新技术革命，正在改变着工业生产的基本面貌。

在工业生产过程中，常常需要对颗粒状物料进行筛选作业，以便能够得到不同粒径的颗粒物料。在筛选时，现有技术是利用筛网振动来实现筛选，但是该种方法筛选效果较差，不存在扰动效果，导致较多物料堆积在筛网上，影响筛选效果。

发明内容

本发明的目的在于提供一种基于干涉板驱动的工业生产用颗粒物料筛选设备，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种基于干涉板驱动的工业生产用颗粒物料筛选设备，包括壳体和上盖，所述壳体的内侧壁上设有滑移槽，滑移槽上设有滑移筛网，滑移筛网下侧连接有筛网振动装置，所述筛网振动装置包括支撑套筒，支撑套筒底端与壳体内底部固定连接，且支撑套筒内底部设置有第三弹簧，第三弹簧顶端固定连接有振动柱，振动柱顶端与滑移筛网下侧固定连接；所述振动柱侧壁上固定连接有干涉板，干涉板下方的壳体内底部固定连接有支撑柱，支撑柱顶端转动连接有第一转轴，第一转轴一端与第一电机输出轴固定连接，第一转轴另一端固定连接有转轮，转轮上均匀布置有若干圆弧打板；所述上盖下侧中间处固定连接有扰动装置，扰动装置包括第二电机，第二电机输出轴上固定连接有第二转轴，第二转轴下方布置有调节杆，调节杆上开设有开口朝上设置的凹槽，凹槽内底部固定连接有第一弹簧，第一弹簧顶端与第二转轴底端固定连接；所述调节杆底部对称固定连接有两个水平杆，水平杆远离调节杆的另一端固定连接有限位挡板，所述水平杆上套设有滑移块，滑移块与限位挡板之间的水平杆上套设有第二弹簧，所述滑移块上对称固定连接有两个竖直杆，竖直杆上均匀布置有若干搅拌叶片。

作为本发明进一步的方案是：所述上盖上设有进料斗。

作为本发明再进一步的方案是：所述滑移槽延伸至壳体顶部。

作为本发明再进一步的方案是：所述壳体底部设有出料口。

作为本发明再进一步的方案是：所述振动柱直径等于支撑套筒内径。

作为本发明再进一步的方案是：所述凹槽内侧壁上对称开设有两个限位槽。

作为本发明再进一步的方案是：限位槽内设置有限位杆，限位杆另一端与调节杆侧壁固定连接。

本发明的有益效果是转轮带动圆弧打板顺时针转动，则圆弧打板与干涉板接触时会使干涉板向上运动，从而干涉板通过振动柱带动滑移筛网向上运动；当圆弧板与干涉板分离时，振动柱在第三弹簧作用下会向下运动，继而实现滑移筛网的向下运动，如此反复实现了滑移筛网的上下振动，有效提高了物料的筛选效果；滑移块受到离心力后远离调节杆，滑移块带动搅拌叶片扩大了搅拌范围，提高了对颗粒物料的扰动效果，则提高了筛选效果；当调节杆的转速发生变化时，滑移块在第二弹簧作用下改变了搅拌范围，再进一步的提高了筛选效果。

附图说明

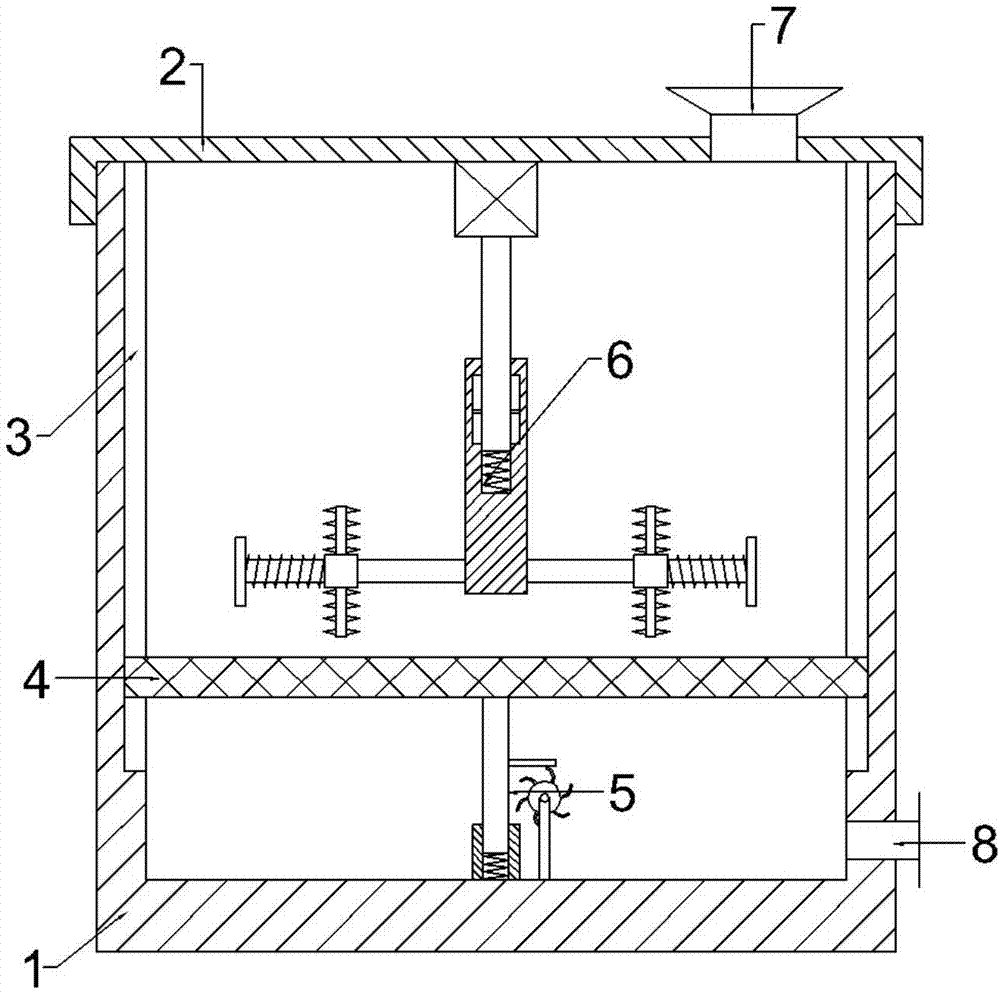

图1为本发明的结构示意图；

图2为本发明筛网振动装置的结构示意图；

图3为本发明扰动装置的结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-图3，本发明实施例中，一种基于干涉板驱动的工业生产用颗粒物料筛选设备，包括壳体1和上盖2，所述壳体1的内侧壁上设有滑移槽3，滑移槽3上设有滑移筛网4，滑移筛网4下侧连接有筛网振动装置5，所述筛网振动装置5包括支撑套筒501，支撑套筒501底端与壳体1内底部固定连接，且支撑套筒501内底部设置有第三弹簧502，第三弹簧502顶端固定连接有振动柱503，振动柱503顶端与滑移筛网4下侧固定连接；所述振动柱503侧壁上固定连接有干涉板504，干涉板504下方的壳体1内底部固定连接有支撑柱505，支撑柱505顶端转动连接有第一转轴506，第一转轴506一端与第一电机输出轴固定连接，第一转轴506另一端固定连接有转轮507，转轮507上均匀布置有若干圆弧打板508，当需要滑移筛网4振动时，启动第一电机，第一电机带动第一转轴506转动，第一转轴506驱动转轮507转动，转轮507带动圆弧打板508顺时针转动，则圆弧打板508与干涉板504接触时会使干涉板504向上运动，从而干涉板504通过振动柱503带动滑移筛网4向上运动；当圆弧板508与干涉板504分离时，振动柱503在第三弹簧502作用下会向下运动，继而实现滑移筛网4的向下运动，如此反复实现了滑移筛网4的上下振动，有效提高了物料的筛选效果；

所述振动柱503直径等于支撑套筒501内径。

所述上盖2下侧中间处固定连接有扰动装置6，扰动装置6包括第二电机601，第二电机601输出轴上固定连接有第二转轴602，第二转轴602下方布置有调节杆6013，调节杆6013上开设有开口朝上设置的凹槽603，凹槽603内底部固定连接有第一弹簧604，第一弹簧604顶端与第二转轴602底端固定连接，所述凹槽603内侧壁上对称开设有两个限位槽605，限位槽605内设置有限位杆606，限位杆606另一端与调节杆6013侧壁固定连接，在第一弹簧604作用下，调节杆6013下部布置的搅拌叶片6012可以始终与滑移筛网5上侧相接触，当滑移筛网5高度改变时，调节杆6013的高度也会随之改变；在限位杆606作用下，当第二转轴602转动时，调节杆6013可以随第二转轴602一起转动；

所述调节杆6013底部对称固定连接有两个水平杆607，水平杆607远离调节杆6013的另一端固定连接有限位挡板6010，所述水平杆607上套设有滑移块608，滑移块608与限位挡板6010之间的水平杆607上套设有第二弹簧609，所述滑移块608上对称固定连接有两个竖直杆6011，竖直杆6011上均匀布置有若干搅拌叶片6012，当调节杆6013在转动时，滑移块608受到离心力后远离调节杆6013，滑移块608带动搅拌叶片6012扩大了搅拌范围，提高了对颗粒物料的扰动效果，则提高了筛选效果；当调节杆6013的转速发生变化时，滑移块608在第二弹簧609作用下改变了搅拌范围，再进一步的提高了筛选效果。

所述上盖2上设有进料斗7，所述壳体1底部设有出料口8。

所述滑移槽3延伸至壳体1顶部。

本发明的工作原理是：当需要滑移筛网4振动时，启动第一电机，第一电机带动第一转轴506转动，第一转轴506驱动转轮507转动，转轮507带动圆弧打板508顺时针转动，则圆弧打板508与干涉板504接触时会使干涉板504向上运动，从而干涉板504通过振动柱503带动滑移筛网4向上运动；当圆弧板508与干涉板504分离时，振动柱503在第三弹簧502作用下会向下运动，继而实现滑移筛网4的向下运动，如此反复实现了滑移筛网4的上下振动，有效提高了物料的筛选效果；

在第一弹簧604作用下，调节杆6013下部布置的搅拌叶片6012可以始终与滑移筛网5上侧相接触，当滑移筛网5高度改变时，调节杆6013的高度也会随之改变；在限位杆606作用下，当第二转轴602转动时，调节杆6013可以随第二转轴602一起转动；

当调节杆6013在转动时，滑移块608受到离心力后远离调节杆6013，滑移块608带动搅拌叶片6012扩大了搅拌范围，提高了对颗粒物料的扰动效果，则提高了筛选效果；当调节杆6013的转速发生变化时，滑移块608在第二弹簧609作用下改变了搅拌范围，再进一步的提高了筛选效果。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
