技术领域

本发明涉及一种锯末处理装置，具体是一种具有防堵塞功能的锯末再利用筛选装置。

背景技术

锯末，是指在进行木材加工时因为切割而从树木上散落下来的树木本身的沫状木屑。木材加工，以木材为原料，主要用机械或化学方法进行的加工，其产品仍保持木材的基本特性。

在森林工业中，木材加工业和林产化学加工同为森林采伐运输的后续工业，是木材资源综合利用的重要部门。

锯末的用途十分广泛，在工业农林业等各行业均有需要，锯末时很好的培养肥料，也是工业去除油污很好的辅材，因此锯末的使用量时巨大的。但是锯末在产生时并不是均未粉末状，在加工木材的同时除了产生了锯末，还产生了较多较大的木块、木条、木棒、刨花等等。要合理的使用木屑，首先就需要对其进行筛选。而现有的设备在筛选时往往效果不佳，容易堵塞。为此本领域技术人员提出了一种具有防堵塞功能的锯末再利用筛选装置，以解决上述背景中提出的问题。

发明内容

本发明的目的在于提供一种具有防堵塞功能的锯末再利用筛选装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种具有防堵塞功能的锯末再利用筛选装置，包括壳体，所述壳体顶部中央固定连接有加料漏斗，所述壳体左侧上方固定连接有电机，电机输出端固定连接有驱动螺纹轴，所述驱动螺纹轴通过轴承与壳体固定连接，驱动螺纹轴外侧螺纹连接有水平滑块，水平滑块前后两端与壳体滑动连接，所述水平滑块上方转动连接有清洗顶杆，倾斜顶杆末端位于加料漏斗内部；壳体内部中央固定连接有上倾斜板，上倾斜板上方固定连接有若干阻隔棱，所述上倾斜板上开设有若干筛孔，水平滑块下方固定连接有传动杆，传动杆下方与阻隔棱相配合，上倾斜板下方固定连接有下倾斜板。

作为本发明进一步的方案：所述壳体底部左右对称固定连接有纵向支架，纵向支架底部固定连接有下底板，下底板下方左右对称固定连接有万向轮。

作为本发明再进一步的方案：所述下倾斜板倾斜角度与上倾斜板倾斜角度一致。

作为本发明再进一步的方案：所述下倾斜板的倾斜角度为5°-8°。

作为本发明再进一步的方案：所述壳体前侧开设有一级出料口，一级出料口位于上倾斜板前端上方，所述一级出料口前侧固定连接有一级导料板。

作为本发明再进一步的方案：所述壳体后侧开设有二级出料口，二级出料口与下倾斜板后端平齐，所述二级出料口后侧固定连接有二级导料板。

作为本发明再进一步的方案：所述壳体左侧固定连接有控制开关。

作为本发明再进一步的方案：所述壳体左下方固定连接有电源线。

与现有技术相比，本发明的有益效果是：本发明结构简单，使用方便，在使用时能够有效的将锯末进行筛选，保证锯末的细腻程度，避免在使用时不够便利的情况，值得推广。

附图说明

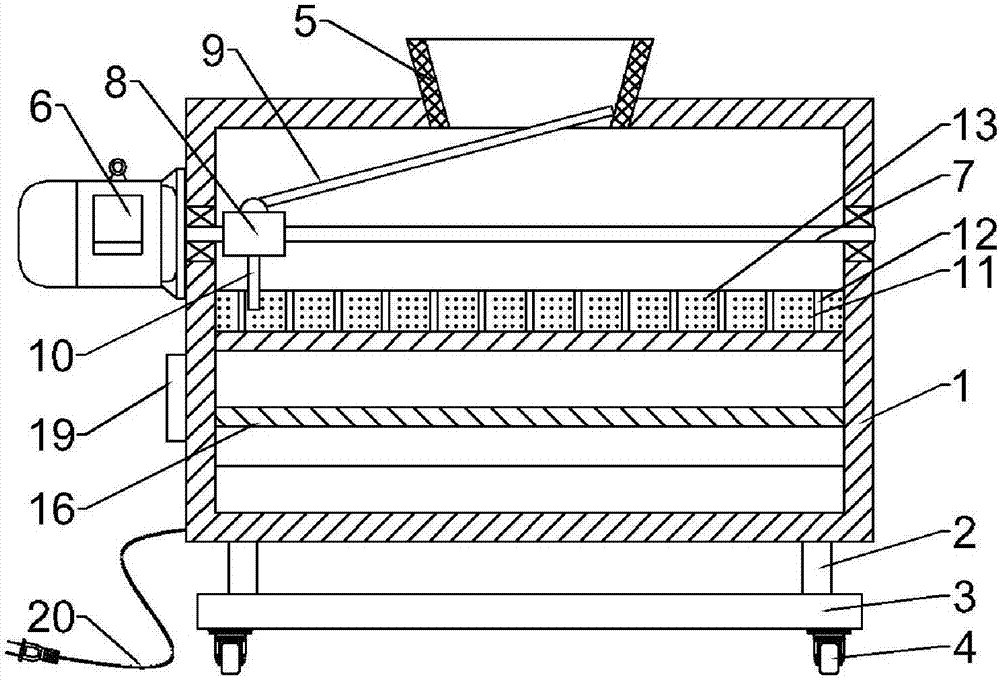

图1为一种具有防堵塞功能的锯末再利用筛选装置的结构示意图；

图2为一种具有防堵塞功能的锯末再利用筛选装置中水平滑块处的左剖视图。

图中：1-壳体、2-纵向支架、3-下底板、4-万向轮、5-加料漏斗、6-电机、7-驱动螺纹轴、8-水平滑块、9-倾斜顶杆、10-传动杆、11-上倾斜板、12-阻隔棱、13-上倾斜板、14-一级出料口、15-一级导料板、16-下倾斜板、17-二级出料口、18-二级导料板、19-控制开关、20-电源线。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种具有防堵塞功能的锯末再利用筛选装置，包括壳体1，所述壳体1顶部中央固定连接有加料漏斗5，所述壳体1左侧上方固定连接有电机6，电机6输出端固定连接有驱动螺纹轴7，所述驱动螺纹轴7通过轴承与壳体1固定连接，驱动螺纹轴7外侧螺纹连接有水平滑块8，水平滑块8前后两端与壳体1滑动连接，所述水平滑块8上方转动连接有清洗顶杆9，倾斜顶杆9末端位于加料漏斗5内部；

使用时打开电机6，并通过控制电机6正反转控制水平滑块8的左右运动，电机6正反转控制为现有技术，为本领域技术人员所共知的，电机6开启之后带动驱动螺纹轴7转动，驱动螺纹轴7转动带动水平滑块8左右运动，水平滑块8左右运动时带动倾斜顶杆9左右运动，倾斜顶杆9左右运动时即可将加料漏斗5内部卡主的原料进行捣杵，破坏锁死状态使其继续下料，避免堵塞情况的发生；

壳体1内部中央固定连接有上倾斜板11，上倾斜板11上方固定连接有若干阻隔棱12，所述上倾斜板11上开设有若干筛孔13，水平滑块8下方固定连接有传动杆10，传动杆10下方与阻隔棱12相配合，上倾斜板11下方固定连接有下倾斜板16；

原料落在上倾斜板11上，同时水平滑块8在左右运动时带动传动杆10与阻隔棱12进行接触，并在左右运动时迫使上倾斜板11进行振动，加快筛选过程，筛选完成后即可从一级出料口14处取出较大的木头原料，而符合规格的木屑则通过二级出料口17进行收集。

所述壳体1底部左右对称固定连接有纵向支架2，纵向支架2底部固定连接有下底板3，下底板3下方左右对称固定连接有万向轮4。

所述下倾斜板16倾斜角度与上倾斜板13倾斜角度一致。

所述下倾斜板16的倾斜角度为5°-8°。

所述壳体1前侧开设有一级出料口14，一级出料口14位于上倾斜板11前端上方，所述一级出料口14前侧固定连接有一级导料板15。

所述壳体1后侧开设有二级出料口17，二级出料口17与下倾斜板16后端平齐，所述二级出料口17后侧固定连接有二级导料板18。

所述壳体1左侧固定连接有控制开关19。

所述壳体1左下方固定连接有电源线20。

本发明的工作原理是：本发明在使用时打开电机6，并通过控制电机6正反转控制水平滑块8的左右运动，电机6正反转控制为现有技术，为本领域技术人员所共知的，电机6开启之后带动驱动螺纹轴7转动，驱动螺纹轴7转动带动水平滑块8左右运动，水平滑块8左右运动时带动倾斜顶杆9左右运动，倾斜顶杆9左右运动时即可将加料漏斗5内部卡主的原料进行捣杵，破坏锁死状态使其继续下料，避免堵塞情况的发生，原料落在上倾斜板11上，同时水平滑块8在左右运动时带动传动杆10与阻隔棱12进行接触，并在左右运动时迫使上倾斜板11进行振动，加快筛选过程，筛选完成后即可从一级出料口14处取出较大的木头原料，而符合规格的木屑则通过二级出料口17进行收集。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
