技术领域

本发明涉及工程机械技术领域，尤其涉及一种工程机械用电气控制箱。

背景技术

随着城市化进程的加快，城市建设越来越美好，城市的基础建设也是越来越完善，在城市的建设中最基础的是道路的建设，道路可以保证物资的运输，道路可以加快城市的建设，方便城市间的互相发展以及交流，城市的建设中各种机械的使用，塔吊、电路控制等等都需要精确的控制，才能完成整体的运行。

整个工程的建筑工地，都少不了控制箱来进行整体的控制，然而在工程工地的施工过程中，会产生大量的灰尘等杂质，且建筑工地在进行控制器检修的过程中，线缆复杂，没有很好的理线会变的十分的复杂，对工程建设以及操作人员都没有很好的保障。

发明内容

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种工程机械用电气控制箱。

为了实现上述目的，本发明采用了如下技术方案：

一种工程机械用电气控制箱，包括主机箱，所述主机箱的底部两端均通过螺栓连接有两个固定脚，所述主机箱的一侧通过螺栓连接有两个铰链，两个所述铰链的一侧均通过螺栓连接有同一个柜门，所述柜门的一侧通过螺栓连接有把手，所述主机箱的一侧内壁通过螺栓连接有两个安装板，两个所述安装板相靠近的一侧通过轴承套接有旋转杆，所述旋转杆的圆周外壁一侧通过螺栓连接有开关安装板，所述开关安装板的一侧通过螺栓连接有卡块，所述主机箱的一侧内壁通过螺栓连接有理线板，所述理线板的一侧通过螺栓连接有固定板。

优选的，所述主机箱的底部中间开设有第一孔洞，且第一孔洞套接有风机罩，且风机罩的圆周内壁通过螺栓连接有三个水平设置的安装杆。

优选的，三个所述安装杆的相靠近的一端通过螺栓连接有电动机，且电动机的输出轴套接有散热桨叶。

优选的，所述风机罩的圆周内壁顶部通过螺栓连接有除尘网板，且风机罩的圆周内壁底部通过螺栓连接有防护网板。

优选的，所述主机箱的一侧内壁通过螺栓连接有卡扣，且卡扣与卡块相卡接。

优选的，所述固定板的两侧均套接有两个固定螺栓，且固定螺栓与理线板螺纹连接。

优选的，所述柜门的一侧通过螺栓连接有控制器，且控制器通过开关与电动机相连接。

本发明的有益效果为：

1、该工程机械用电气控制箱，在控制箱的底部开设有第一孔洞，且第一孔洞的圆周内壁套接有风机罩，且风机罩的圆周内壁通过螺栓连接有电动机，风机罩的圆周内壁顶部通过螺栓连接有除尘网板，且风机罩的圆周内壁底部通过螺栓连接有防护网板，在控制箱进行使用时可以对内部进行灰尘的清理，保证内部的装置运行。

2、该工程机械用电气控制箱，且控制箱的内部设置有两个安装板，且安装板的中间轴承连接有旋转杆，旋转杆的一侧螺栓连接有开关安装板，在操作人员进行线缆安装时可以将开关安装板旋转出来，便于开关的安装也可以保护操作人员的安全。

3、该工程机械用电气控制箱，在主机箱的一侧内壁设置有理线板，且理线板的一侧通过固定螺栓连接有固定板，在线缆安装时可以将线缆按照顺序固定，方便操作人员的理线以及接线。

附图说明

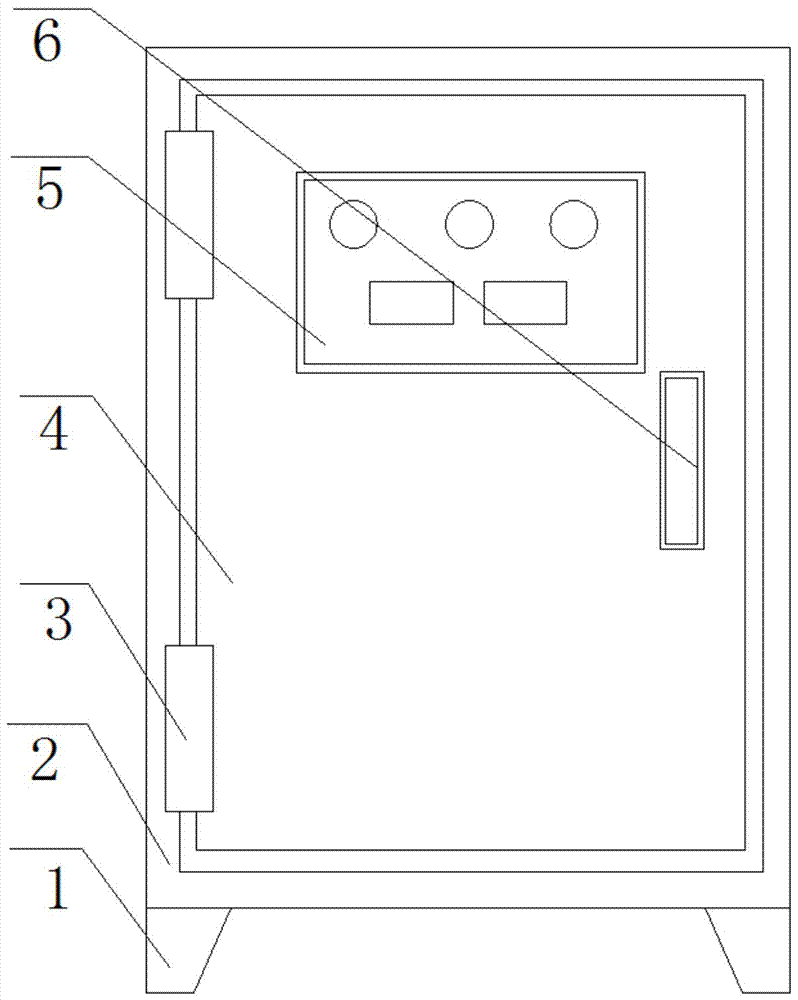

图1为本发明提出的一种工程机械用电气控制箱的正视结构示意图；

图2为本发明提出的一种工程机械用电气控制箱的局部正视结构示意图；

图3为本发明提出的一种工程机械用电气控制箱的局部俯视结构示意图。

图中：1固定脚、2主机箱、3铰链、4柜门、5控制器、6把手、7安装杆、8安装板、9旋转杆、10理线板、11固定板、12固定螺栓、13开关安装板、14卡块、15卡扣、16除尘网板、17电动机、18风机罩、19散热桨叶、20防护网板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-3，一种工程机械用电气控制箱，包括主机箱2，主机箱2的底部两端均通过螺栓连接有两个固定脚1，主机箱2的一侧通过螺栓连接有两个铰链3，两个铰链3的一侧均通过螺栓连接有同一个柜门4，柜门4的一侧通过螺栓连接有把手6，主机箱2的一侧内壁通过螺栓连接有两个安装板8，两个安装板8相靠近的一侧通过轴承套接有旋转杆9，旋转杆9的圆周外壁一侧通过螺栓连接有开关安装板13，开关安装板13的一侧通过螺栓连接有卡块14，主机箱2的一侧内壁通过螺栓连接有理线板10，理线板10的一侧通过螺栓连接有固定板11。

本发明中，主机箱2的底部中间开设有第一孔洞，且第一孔洞套接有风机罩18，且风机罩18的圆周内壁通过螺栓连接有三个水平设置的安装杆7，三个安装杆7的相靠近的一端通过螺栓连接有电动机17，且电动机17的输出轴套接有散热桨叶19，风机罩18的圆周内壁顶部通过螺栓连接有除尘网板16，且风机罩18的圆周内壁底部通过螺栓连接有防护网板20，主机箱2的一侧内壁通过螺栓连接有卡扣15，且卡扣15与卡块14相卡接，固定板11的两侧均套接有两个固定螺栓12，且固定螺栓12与理线板10螺纹连接，柜门4的一侧通过螺栓连接有控制器5，且控制器5通过开关与电动机17相连接。

工作原理：在使用该工程机械用电气控制箱时，首先将该控制箱安装在合适的位置，将工程机械使用中需要使用的线缆通过控制箱开设的线孔穿入，并且通过固定板11将线束固定好，操作人员将卡块14取出，将开关安装板13旋转出来，将开关卡接在开关安装板13上，将开关安装包那13再旋转回位将卡块14与卡扣15相卡接，将线缆接好后，关上柜门4通过控制器5控制内部的电动机17开启，可以对控制箱内部进行散热以及除尘。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
