技术领域

本发明涉及锅炉安装设备技术领域，具体为一种用于锅炉安装的可拆卸装置。

背景技术

锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、电能，锅炉输出具有一定热能的蒸汽、高温水或有机热载体，在各工业生产纺织、印染、制药、化工、炼油和造纸等的流程、采暖、制冷中提供蒸汽或热水的锅炉。是上海锅炉厂产品之一，锅炉是利用燃料燃烧释放的热能或其他热能将工质水或其他流体加热到一定参数的设备。

现如今，锅炉的投入使用领域较广，但是常见的锅炉为一体结构，在安装和运输的过程十分不便，特别是在生产场地安装试验之后，投入市场需要再次拆卸和组装，大大影响了锅炉的实用性，影响了锅炉的搬运和迁移，为此我们提出一种用于锅炉安装的可拆卸装置。

发明内容

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种用于锅炉安装的可拆卸装置，具备方便拆卸和安装的作用，方便了锅炉的搬运和迁移等优点，解决了常见的锅炉为一体结构，在安装和运输的过程十分不便，特别是在生产场地安装试验之后，投入市场需要再次拆卸和组装，大大影响了锅炉的实用性，影响了锅炉的搬运和迁移的问题。

（二）技术方案

为实现上述方便拆卸和安装的作用，方便了锅炉的搬运和迁移目的，本发明提供如下技术方案：一种用于锅炉安装的可拆卸装置，包括底座，所述底座的顶端开设有滑槽，所述滑槽的中部固定安装有支撑台，所述支撑台的侧面固定安装有位于底座顶部的固定板，所述固定板远离支撑台的一侧固定安装有螺杆，所述螺杆的一端延伸至支撑架侧面的外部螺纹套装有螺母，所述支撑架固定安装在支撑块的顶端，所述支撑块活动套装在滑槽的内部且位于支撑台的侧面，所述支撑架的顶端固定安装有下接板，所述下接板的顶端通过传动装置与上接板的底端传动连接，所述上接板与下接板分别活动套装在炉体的顶端与底端，所述下接板的侧面固定安装有侧固板，所述侧固板的侧面与固定安装在传动装置侧面的定位块活动连接，且侧固板的侧面通过螺栓与定位块固定连接。

优选的，所述传动装置包括上固定块，所述上固定块固定安装在下接板的顶端，所述上固定块的内部活动套装有被动块，所述被动块的顶端固定安装有支撑杆，所述支撑杆的顶端延伸至上固定块顶端的外部固定连接有下固定块，所述下固定块固定安装在上接板的底端，且下固定块与上固定块之间固定连接有位于支撑杆上的伸缩弹簧。

优选的，所述支撑台的顶端设置有防滑的弧形凹槽，且支撑台的顶端与炉体底端的中部活动套接。

优选的，所述上接板与下接板均为弧形板，且上接板与下接板与炉体的连接处均设置有防滑纹。

优选的，所述支撑架的数量为四个，且支撑架两个一组，每组均对称安装在两个支撑块上。

优选的，所述侧固板每组两个对称分布在下接板的两侧，且侧固板的侧面开设有与螺栓相当对应的螺纹孔。

（三）有益效果

与现有技术相比，本发明提供了一种用于锅炉安装的可拆卸装置，具备以下有益效果：

1、该用于锅炉安装的可拆卸装置，通过设置在底座上的支撑台对炉体进行定位支撑，且利用支撑块带动支撑架移动，使得下接板、传动装置和上接板组成的框架对炉体的两端进行限位支撑，即方便了锅炉的拆装，又方便了锅炉的搬运和迁移，从而提高了锅炉的实用性。

2、该用于锅炉安装的可拆卸装置，通过设置在固定板侧面的螺杆配合螺母对支撑架进行固定，保证了支撑架对炉体支撑的稳定性，再利用传动装置调节下接板和上接板之间距离，并利用螺栓对侧固板与定位块进行固定，提高了下接板和上接板固定炉体的稳定效果，从而方便了锅炉的拆装和调节，提高了实用性。

附图说明

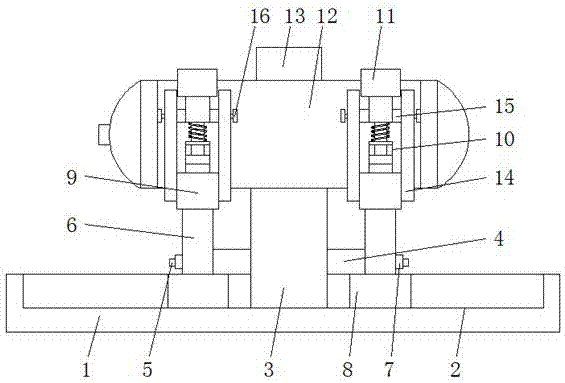

图1为本发明结构示意图；

图2为本发明结构下接板的侧视示意图；

图3为本发明结构图1中传动装置的示意图。

图中：1底座、2滑槽、3支撑台、4固定板、5螺杆、6支撑架、7螺母、8支撑块、9下接板、10传动装置、101上固定块、102被动块、103支撑杆、104下固定块、105伸缩弹簧、11上接板、12炉体、13定位板、14侧固板、15定位块、16螺栓。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，一种用于锅炉安装的可拆卸装置，包括底座1，底座1的顶端开设有滑槽2，滑槽2的中部固定安装有支撑台3，支撑台3的侧面固定安装有位于底座1顶部的固定板4，固定板4远离支撑台3的一侧固定安装有螺杆5，螺杆5的一端延伸至支撑架6侧面的外部螺纹套装有螺母7，支撑架6固定安装在支撑块8的顶端，支撑架6的数量为四个，且支撑架6两个一组，每组均对称安装在两个支撑块8上，提高了支撑的稳定性，支撑块8活动套装在滑槽2的内部且位于支撑台3的侧面，支撑台3的顶端设置有防滑的弧形凹槽，且支撑台3的顶端与炉体12底端的中部活动套接，方便了对炉体12的放置，再利用支撑架6的移动使得上接板11与下接板9对炉体12进行扣接固定，方便了炉体12的拆卸与安装，支撑架6的顶端固定安装有下接板9，下接板9的顶端通过传动装置10与上接板11的底端传动连接，传动装置10包括上固定块101，上固定块101固定安装在下接板9的顶端，上固定块101的内部活动套装有被动块102，被动块102的顶端固定安装有支撑杆103，支撑杆103的顶端延伸至上固定块101顶端的外部固定连接有下固定块104，下固定块104固定安装在上接板11的底端，且下固定块104与上固定块101之间固定连接有位于支撑杆103上的伸缩弹簧105，便于调节上接板11与下接板9之间间距，方便了对炉体12的固定和拆卸，从而方便了炉体12的运输和迁移，上接板11与下接板9分别活动套装在炉体12的顶端与底端，上接板11与下接板9均为弧形板，且上接板11与下接板9与炉体12的连接处均设置有防滑纹，增加上接板11与下接板9对炉体12扣接固定的牢固性和稳定性，下接板9的侧面固定安装有侧固板14，侧固板14每组两个对称分布在下接板9的两侧，且侧固板14的侧面开设有与螺栓16相当对应的螺纹孔，方便了传动装置10调节上接板11与下接板9之间距离并固定，从而提高了实用性，侧固板14的侧面与固定安装在传动装置10侧面的定位块15活动连接，且侧固板14的侧面通过螺栓16与定位块15固定连接。

综上所述，该用于锅炉安装的可拆卸装置，通过设置在底座1上的支撑台3对炉体12进行定位支撑，且利用支撑块8带动支撑架6移动，使得下接板9、传动装置10和上接板11组成的框架对炉体12的两端进行限位支撑，即方便了锅炉的拆装，又方便了锅炉的搬运和迁移，从而提高了锅炉的实用性；通过设置在固定板4侧面的螺杆5配合螺母7对支撑架6进行固定，保证了支撑架6对炉体12支撑的稳定性，再利用传动装置10调节下接板9和上接板11之间距离，并利用螺栓16对侧固板14与定位块15进行固定，提高了下接板9和上接板11固定炉体12的稳定效果，从而方便了锅炉的拆装和调节，提高了实用性；解决了常见的锅炉为一体结构，在安装和运输的过程十分不便，特别是在生产场地安装试验之后，投入市场需要再次拆卸和组装，大大影响了锅炉的实用性，影响了锅炉的搬运和迁移的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
