技术领域

本发明涉及热水器安装技术领域，具体为一种模拟天平调平的热水器储水罐安装预打孔定位辅助器。

背景技术

传统式的太阳能热水器基本安装在居民楼楼顶，随着房建技术的进步，居民楼的层数日益增长，因此太阳能热水器安装在楼顶的安装方式已经不适用于当今的居民楼，目前太阳能热水器改为安装在居民家中的阳台，储水罐在安装时通过预先在墙面上打孔，再插入膨胀螺丝将储水罐挂设在墙面上，在预先打孔时一般的家装人员需耗费大量时间进行孔位的定位，若孔位不处于同一水平线，则会导致后续安装储水罐时出现储水罐歪斜的情况，影响到了储水罐的安装稳定性，同时存在一定的安全隐患，打孔经验老道的家装师傅在家装就职人员内占比也很低，现有技术中缺少适用于一般家装人员的热水器储水罐安装预打孔辅助器。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种模拟天平调平的热水器储水罐安装预打孔定位辅助器，解决了现有技术中缺少适用于一般家装人员的热水器储水罐安装预打孔辅助器的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种模拟天平调平的热水器储水罐安装预打孔定位辅助器，包括三角框，所述三角框的底端上套接有防滑套，且三角框的三个弯折处均插接有吸盘，所述三角框正面的中部固定安装有调平机构，且调平机构顶部的左右两侧分别通过连接块与夹持机构底部的左右两侧固定连接，所述夹持机构的中部设置有手动拉伸机构。

优选的，所述调平机构包括固定条、固定片、转轴、套环、防脱块、通口、配重块、指针、调平杆、参照片、第一销轴、第一连接杆、连接轴、连接片、第二连接杆、凹槽、第二销轴、螺纹杆和调平螺母。

优选的，所述固定条背面的左右两端分别固定连接在三角框正面的左右两侧，且固定条顶部的中部固定连接有固定片，所述固定片正面的顶部活动连接有转轴的后端，且转轴的前端上套接有套环，所述转轴的前端固定连接有防脱块，所述固定片的前方开设有通口，且通口开设在固定条上并贯穿固定条的上下两侧，所述套环的底部固定连接有配重块，且配重块相背套环的一端贯穿通口并延伸至通口的下方，所述套环相背配重块的一侧固定连接有指针，所述转轴上套接有调平杆的中部，且调平杆顶部的中部固定连接有参照片，所述调平杆正面的左右两侧均固定连接有第一销轴，且第一销轴上套接有第一连接杆的一端，所述第一连接杆远离第一销轴的一端内穿插有连接轴，且连接轴的前后两端均固定连接有连接片，所述连接轴上套接有第二连接杆的一端，所述第二连接杆的下方开设有凹槽，且凹槽内壁的前后两侧分别与第二销轴的前后两端活动连接，所述第二销轴上套接有第二连接杆远离连接轴的一端，所述调平杆的左右两端均固定连接有螺纹杆，且两个螺纹杆上均螺纹连接有调平螺母。

优选的，所述夹持机构包括固定板、滚轴、滚轮、夹持板、防脱橡胶片、固定件、稳定杆和复位弹簧。

优选的，所述固定板的底部与连接块的顶部固定连接，且固定板的正面通过滚轴活动连接有滚轮，所述滚轮的顶部与夹持板底部的前侧滑动连接，且夹持板底部的后侧滑动连接在固定板的顶部，所述夹持板的内右壁固定连接有防脱橡胶片，且防脱橡胶片的底部固定连接在夹持板的内底部上，所述夹持板底部的右侧固定连接有固定件，且固定件的左侧固定连接有两个稳定杆，两个所述稳定杆相背固定件的一端均插接在固定板内，且两个稳定杆上均套接有复位弹簧，两个所述复位弹簧的左右两端分别与固定板和固定件的相对一侧固定连接，且两个固定板的相对一侧分别与连接板的左右两侧固定连接。

优选的，所述手动拉伸机构包括支撑片、第三销轴、转杆、第四销轴、斜杆、固定轴、联动块、拉环和连接件。

优选的，所述支撑片的底部固定连接在连接板的顶部，且支撑片的顶端内穿插有第三销轴，所述第三销轴上套接有转杆的中部，且转杆的左右两端内均穿插有第四销轴，两个所述第四销轴上分别套接有两个斜杆的相对一端，且斜杆远离第四销轴的一端内穿插有固定轴，所述固定轴的后端与联动块的正面活动连接，且联动块的右侧固定连接有拉环，所述联动块的底部与连接件的顶部固定连接，且连接件的底部与夹持板的顶部固定连接。

优选的，所述参照片正面的顶部设有刻度线，且位于参照片中部的刻度线与地平面垂直。

(三)有益效果

本发明提供了一种模拟天平调平的热水器储水罐安装预打孔定位辅助器。具备以下有益效果：

(1)、该模拟天平调平的热水器储水罐安装预打孔定位辅助器，通过在三角框上设置调平机构，从而能够有效在墙面上定位水平线，通过水平线的确认从而能够保证在墙面上定位的孔位均位于同一水平线上，从而便于普通家装人员快速对储水罐安装孔位进行定位，极大地提高了热水器储水罐的安装效率，同时避免了对经验丰富的家装人员进行调度时耗费大量时间情况的出现，解决了现有技术中缺少适用于普通家装人员安装热水器储水罐预打孔定位辅助器的问题。

(2)、该模拟天平调平的热水器储水罐安装预打孔定位辅助器，通过在调平机构内设置配重块，从而能够使三角框通过吸盘固定在墙面时，由于人工安装无法保证三角框处于水平状态，从而使配重块由于重力较大与地平面保持垂直时偏移并带动指针以转轴为轴心同步摆动，同时通过调平杆的配合设置，使调平杆带动参照片以转轴为轴心摆动，从而使指针在参照片前方正对参照片中轴线时确定调平杆所处水平线与地平面平行，保证了该辅助器对孔位定位的准确性，进一步提高了家装人员的工作效率。

(3)、该模拟天平调平的热水器储水罐安装预打孔定位辅助器，通过在调平杆的左右两端连接螺纹杆，以及螺纹杆上调平螺母的配合设置，从而能够使调平杆在出现较大幅度晃动时，通过转动螺纹杆上的调平螺母，改变了调平杆左右两端的重心，从而能够进一步加快调平杆的调平效率，一定程度缩减了为储水罐安装预打孔孔位定位花费的时间。

(4)、该模拟天平调平的热水器储水罐安装预打孔定位辅助器，通过在夹持机构内设置固定件、稳定杆和复位弹簧，从而能够使夹持板在复位弹簧的弹力下向两个固定板之间移动，从而对放置在夹持板上的量尺进行夹紧，使该辅助器适用于不同长度的量尺，提高了对孔位之间间距的测量准确性，极大地提高了该辅助器的使用便捷性。

(5)、该模拟天平调平的热水器储水罐安装预打孔定位辅助器，通过在手动拉伸机构内设置支撑片、第三销轴、转杆和第四销轴，以及斜杆与固定轴的配合设置，从而能够通过拉动拉环带动联动块移动，并通过固定轴带动斜杆和第四销轴拉动转杆在第三销轴上转动，从而能够通过拉动一侧的拉环带动两个连接件同步移动，有效提高该辅助器使用便捷性的同时使两个连接件带动两个夹持板同步移动，避免了两个夹持板之间中点产生偏移的情况出现，从而避免了量尺中点偏移导致量尺一端重力较大破坏调平杆水平状态的情况出现。

附图说明

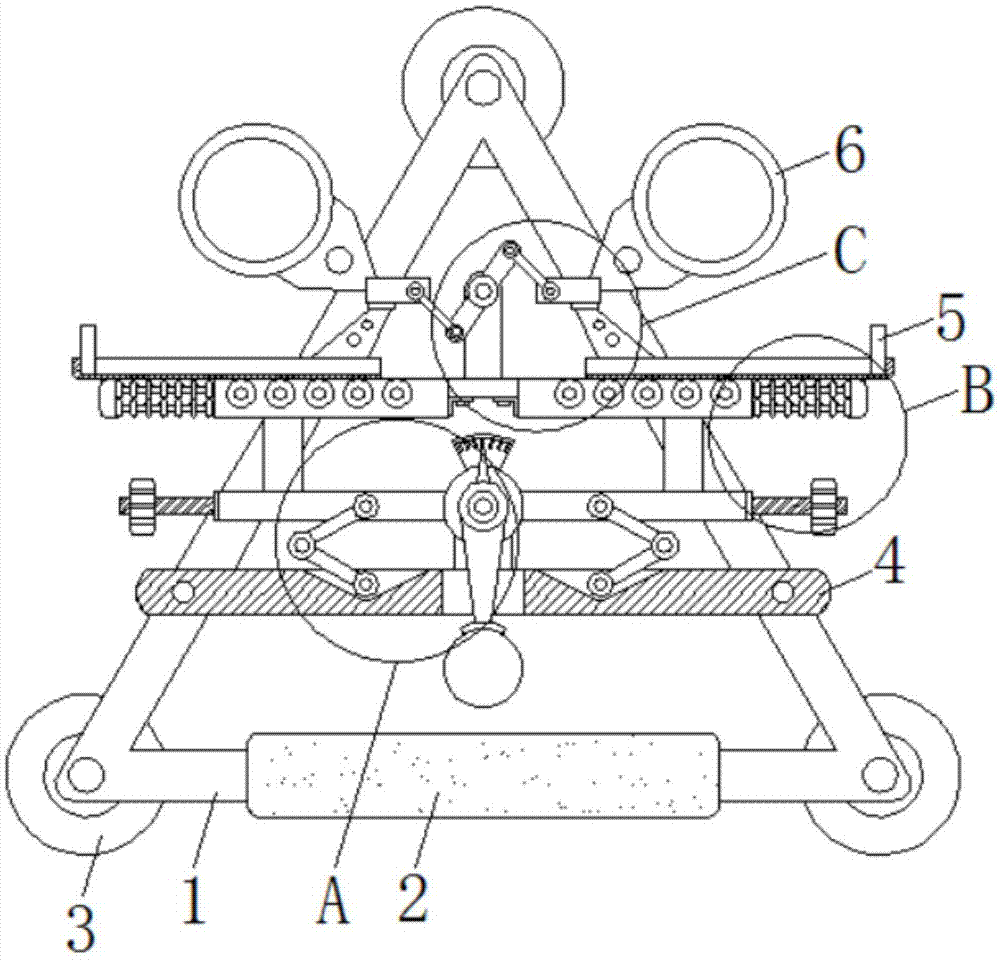

图1为本发明结构示意图；

图2为本发明图1中的A处结构放大图；

图3为本发明图1中的B处结构放大图；

图4为本发明图1中的C处结构放大图。

图中：1三角框、2防滑套、3吸盘、4调平机构、5夹持机构、6手动拉伸机构、7连接块、8连接板、401固定条、402固定片、403转轴、404套环、405防脱块、406通口、407配重块、408指针、409调平杆、410参照片、411第一销轴、412第一连接杆、413连接轴、414连接片、415第二连接杆、416凹槽、417第二销轴、418螺纹杆、419调平螺母、501固定板、502滚轴、503滚轮、504夹持板、505防脱橡胶片、506固定件、507稳定杆、508复位弹簧、601支撑片、602第三销轴、603转杆、604第四销轴、605斜杆、606固定轴、607联动杆、608拉环、609连接件。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。

请参阅图1-4，本发明提供一种技术方案：一种模拟天平调平的热水器储水罐安装预打孔定位辅助器，包括三角框1，三角框1的底端上套接有防滑套2，且三角框1的三个弯折处均插接有吸盘3，三角框1正面的中部固定安装有调平机构4，且调平机构4顶部的左右两侧分别通过连接块7与夹持机构5底部的左右两侧固定连接，夹持机构5的中部设置有手动拉伸机构6。

调平机构4包括固定条401、固定片402、转轴403、套环404、防脱块405、通口406、配重块407、指针408、调平杆409、参照片410、第一销轴411、第一连接杆412、连接轴413、连接片414、第二连接杆415、凹槽416、第二销轴417、螺纹杆418和调平螺母419。

固定条401背面的左右两端分别固定连接在三角框1正面的左右两侧，且固定条401顶部的中部固定连接有固定片402，固定片402正面的顶部活动连接有转轴的后端403，且转轴403的前端上套接有套环404，转轴403的前端固定连接有防脱块405，固定片402的前方开设有通口406，且通口6开设在固定条401上并贯穿固定条401的上下两侧，套环404的底部固定连接有配重块407，且配重块407相背套环404的一端贯穿通口406并延伸至通口406的下方，套环404相背配重块407的一侧固定连接有指针408，转轴403上套接有调平杆409的中部，且调平杆409顶部的中部固定连接有参照片410，参照片410正面的顶部设有刻度线，且位于参照片410中部的刻度线与地平面垂直，通过在调平机构4内设置配重块407，从而能够使三角框401通过吸盘3固定在墙面时，由于人工安装无法保证三角框1处于水平状态，从而使配重块407由于重力较大与地平面保持垂直时偏移并带动指针408以转轴403为轴心同步摆动，同时通过调平杆409的配合设置，使调平杆409带动参照片410以转轴403为轴心摆动，从而使指针408在参照片410前方正对参照片410中轴线时确定调平杆409所处水平线与地平面平行，保证了该辅助器对孔位定位的准确性，进一步提高了家装人员的工作效率，调平杆409正面的左右两侧均固定连接有第一销轴411，且第一销轴411上套接有第一连接杆412的一端，第一连接杆412远离第一销轴411的一端内穿插有连接轴413，且连接轴413的前后两端均固定连接有连接片414，连接轴413上套接有第二连接杆415的一端，第二连接杆415的下方开设有凹槽416，且凹槽416内壁的前后两侧分别与第二销轴417的前后两端活动连接，第二销轴417上套接有第二连接杆415远离连接轴413的一端，调平杆409的左右两端均固定连接有螺纹杆418，且两个螺纹杆418上均螺纹连接有调平螺母419，通过在调平杆409的左右两端连接螺纹杆418，以及螺纹杆418上调平螺母419的配合设置，从而能够使调平杆409在出现较大幅度晃动时，通过转动螺纹杆418上的调平螺母419，改变了调平杆409左右两端的重心，从而能够进一步加快调平杆409的调平效率，一定程度缩减了为储水罐安装预打孔孔位定位花费的时间，通过在三角框1上设置调平机构4，从而能够有效在墙面上定位水平线，通过水平线的确认从而能够保证在墙面上定位的孔位均位于同一水平线上，从而便于普通家装人员快速对储水罐安装孔位进行定位，极大地提高了热水器储水罐的安装效率，同时避免了对经验丰富的家装人员进行调度时耗费大量时间情况的出现，解决了现有技术中缺少适用于普通家装人员安装热水器储水罐预打孔定位辅助器的问题。

夹持机构5包括固定板501、滚轴502、滚轮503、夹持板504、防脱橡胶片505、固定件506、稳定杆507和复位弹簧508，固定板501的底部与连接块7的顶部固定连接，且固定板501的正面通过滚轴502活动连接有滚轮503，滚轮503的顶部与夹持板504底部的前侧滑动连接，且夹持板504底部的后侧滑动连接在固定板501的顶部，夹持板504的内右壁固定连接有防脱橡胶片505，且防脱橡胶片505的底部固定连接在夹持板504的内底部上，夹持板504底部的右侧固定连接有固定件506，且固定件506的左侧固定连接有两个稳定杆507，两个稳定杆507相背固定件506的一端均插接在固定板501内，且两个稳定杆507上均套接有复位弹簧508，两个复位弹簧508的左右两端分别与固定板501和固定件506的相对一侧固定连接，且两个固定板501的相对一侧分别与连接板8的左右两侧固定连接，通过在夹持机构5内设置固定件506、稳定杆507和复位弹簧508，从而能够使夹持板504在复位弹簧508的弹力下向两个固定板501之间移动，从而对放置在夹持板504上的量尺进行夹紧，使该辅助器适用于不同长度的量尺，提高了对孔位之间间距的测量准确性，极大地提高了该辅助器的使用便捷性。

手动拉伸机构6包括支撑片601、第三销轴602、转杆603、第四销轴604、斜杆605、固定轴606、联动块607、拉环608和连接件609，支撑片601的底部固定连接在连接板8的顶部，且支撑片601的顶端内穿插有第三销轴602，第三销轴602上套接有转杆603的中部，且转杆603的左右两端内均穿插有第四销轴604，两个第四销轴604上分别套接有两个斜杆605的相对一端，且斜杆605远离第四销轴604的一端内穿插有固定轴606，固定轴606的后端与联动块607的正面活动连接，且联动块607的右侧固定连接有拉环608，联动块607的底部与连接件609的顶部固定连接，且连接件609的底部与夹持板504的顶部固定连接，通过在手动拉伸机构6内设置支撑片601、第三销轴602、转杆603和第四销轴604，以及斜杆605与固定轴606的配合设置，从而能够通过拉动拉环608带动联动块607移动，并通过固定轴606带动斜杆605和第四销轴604拉动转杆603在第三销轴602上转动，从而能够通过拉动一侧的拉环608带动两个连接件609同步移动，有效提高该辅助器使用便捷性的同时使两个连接件609带动两个夹持板504同步移动，避免了两个夹持板504之间中点产生偏移的情况出现，从而避免了量尺中点偏移导致量尺一端重力较大破坏调平杆409水平状态的情况出现。

该模拟天平调平的热水器储水罐安装预打孔定位辅助器使用时，通过吸盘3将三角框1吸附在墙面上，通过拉动拉环608带动联动块607移动，通过固定轴606带动斜杆605移动，从而使斜杆605通过第四销轴604拉动转杆603以第三销轴602为轴心转动，同理拉动另一个联动块607，通过两个联动块607带动两个连接件609在两个固定板501上滑动，从而将量尺放置在两个夹持板504内，通过复位弹簧508的弹力拉动固定件506与稳定杆507向固定板501移动，从而使两个防脱橡胶片505对量尺的两端进行夹紧，配重块407在重力作用下与地面保持垂直，从而通过套环404带动指针408在转轴403上与配重块407保持异向摆动，调平杆409在重力作用下在转轴403上趋向水平，从而通过指针408与参照片410是否对齐来判断调平杆409是否水平，通过转动调平螺母419改变调平杆409的重心，从而加快调平杆409趋向水平，通过连接块7带动夹持板504上的量尺保持水平。

综上可得，该模拟天平调平的热水器储水罐安装预打孔定位辅助器，通过在调平机构4内设置配重块407，从而能够使三角框401通过吸盘3固定在墙面时，由于人工安装无法保证三角框1处于水平状态，从而使配重块407由于重力较大与地平面保持垂直时偏移并带动指针408以转轴403为轴心同步摆动，同时通过调平杆409的配合设置，使调平杆409带动参照片410以转轴403为轴心摆动，从而使指针408在参照片410前方正对参照片410中轴线时确定调平杆409所处水平线与地平面平行，保证了该辅助器对孔位定位的准确性，进一步提高了家装人员的工作效率。

同时，通过在调平杆409的左右两端连接螺纹杆418，以及螺纹杆418上调平螺母419的配合设置，从而能够使调平杆409在出现较大幅度晃动时，通过转动螺纹杆418上的调平螺母419，改变了调平杆409左右两端的重心，从而能够进一步加快调平杆409的调平效率，一定程度缩减了为储水罐安装预打孔孔位定位花费的时间。

同时，通过在三角框1上设置调平机构4，从而能够有效在墙面上定位水平线，通过水平线的确认从而能够保证在墙面上定位的孔位均位于同一水平线上，从而便于普通家装人员快速对储水罐安装孔位进行定位，极大地提高了热水器储水罐的安装效率，同时避免了对经验丰富的家装人员进行调度时耗费大量时间情况的出现，解决了现有技术中缺少适用于普通家装人员安装热水器储水罐预打孔定位辅助器的问题。

同时，通过在夹持机构5内设置固定件506、稳定杆507和复位弹簧508，从而能够使夹持板504在复位弹簧508的弹力下向两个固定板501之间移动，从而对放置在夹持板504上的量尺进行夹紧，使该辅助器适用于不同长度的量尺，提高了对孔位之间间距的测量准确性，极大地提高了该辅助器的使用便捷性。

同时，通过在手动拉伸机构6内设置支撑片601、第三销轴602、转杆603和第四销轴604，以及斜杆605与固定轴606的配合设置，从而能够通过拉动拉环608带动联动块607移动，并通过固定轴606带动斜杆605和第四销轴604拉动转杆603在第三销轴602上转动，从而能够通过拉动一侧的拉环608带动两个连接件609同步移动，有效提高该辅助器使用便捷性的同时使两个连接件609带动两个夹持板504同步移动，避免了两个夹持板504之间中点产生偏移的情况出现，从而避免了量尺中点偏移导致量尺一端重力较大破坏调平杆409水平状态的情况出现。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
