技术领域

本发明涉及一种筛选装置，尤其涉及一种道路施工用砂子筛选装置。

背景技术

道路从词义上讲就是供各种无轨车辆和行人通行的基础设施；按其使用特点分为公路、城市道路、乡村道路、厂矿道路、林业道路、考试道路、竞赛道路、汽车试验道路、车间通道以及学校道路等，古代中国还有驿道。

砂子多为人工制造，或是人工从某些石块上打磨下来的，颗粒相对更大一些，饱满感更强一些，拿在手中能清晰地感觉到有颗粒存在。砂子是建筑装饰的材料，在混凝土中，能同水泥分子相结合，增加水泥分子的扩散面积，形成水泥浆后，增强水泥的水化作用。

砂子是道路施工的必需材料，使用前需要先进行筛选，将较大颗砂子去除，目前的砂子筛选设备体积较大、不方便移动，人工筛选费时费力、效率低，因此亟需研发一种体积小、方便移动、省时省力、效率高的道路施工用砂子筛选装置。

发明内容

(1)要解决的技术问题

本发明为了克服目前的砂子筛选设备体积较大、不方便移动，人工筛选费时费力、效率低的缺点，本发明要解决的技术问题是提供一种体积小、方便移动、省时省力、效率高的道路施工用砂子筛选装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种道路施工用砂子筛选装置，包括有箱体、支腿、放料斗、网板、下料斗、盒体、驱动装置和拨料装置，箱体的底部四角处均通过螺栓连接的方式安装有支腿，箱体顶部中间通过螺栓连接的方式连接有放料斗，放料斗与箱体连通，箱体内上部连接有网板，网板呈水平设置，箱体内底部连接有下料斗，下料斗底部贯穿箱体底部，箱体右侧上部通过螺栓连接的方式连接有盒体，盒体内中部设有驱动装置，箱体内上部设有拨料装置。

优选地，驱动装置包括有第一电机、第一转轴、第一轴承座和第一齿轮，盒体内前后两侧的中部分别通过螺栓连接的方式安装有第一轴承座和第一电机，第一电机的输出轴通过联轴器连接有第一转轴，第一转轴的末端与第一轴承座内的轴承过盈连接，第一转轴的中部外侧通过键连接的方式连接有第一齿轮。

优选地，拨料装置包括有第一滑轨、第一滑块、第一齿条、第一活动杆、第一连杆和拨料板，盒体内顶部中间通过螺栓连接的方式连接有第一滑轨，第一滑轨呈左右水平设置，第一滑轨上滑动式安装有第一滑块，第一滑块与第一滑轨滑动式配合，第一滑块的底部通过螺栓连接的方式连接有第一齿轮，第一齿轮与第一齿条啮合，第一齿条的左端连接有第一活动杆，第一活动杆滑动贯穿箱体右侧上部，第一活动杆左部的底部连接有第一连杆，第一连杆的底部连接有拨料板，拨料板呈前后水平设置，拨料板与网板顶部接触。

优选地，还包括有扫料装置，扫料装置包括有第二轴承座、第二转轴、第二齿轮、第二滑轨、第二滑块、第二齿条、第二活动杆、第二连杆和毛刷，盒体内前后两侧的中部均通过螺栓连接的方式安装有第二轴承座，前后第二轴承座之间设有第二转轴，第二转轴与第二轴承座内的轴承过盈连接，第二转轴位于第一转轴的下方，第二转轴的中部外侧通过键连接的方式连接有第二齿轮，盒体内底部中间通过螺栓连接的方式连接有第二滑轨，第二滑轨呈左右水平设置，第二滑轨上滑动式安装有第二滑块，第二滑块与第二滑轨滑动式配合，第二滑块的顶部连接有第二齿条，第二齿轮与第二齿条啮合，第二齿条的左端连接有第二活动杆，第二活动杆滑动贯穿箱体右侧中部，第二活动杆左部的顶部连接有第二连杆，第二连杆的顶部通过螺栓连接的方式连接有毛刷，毛刷呈前后水平设置，毛刷与网板底部接触。

优选地，还包括有筛选装置，筛选装置包括有第三滑轨、第三滑块、挡块、第一弹簧和筛选框，箱体内左右两侧的中部均通过螺栓连接的方式连接有第三滑轨，第三滑轨呈垂直设置，第三滑轨上滑动式安装有第三滑块，第三滑块与第三滑轨滑动式配合，左右两边第三滑轨的底部均通过螺栓连接的方式连接有挡块，第三滑块与挡块之间连接有第一弹簧，左右第三滑块之间通过螺栓连接的方式连接有筛选框，筛选框呈水平设置。

优选地，还包括有第三连杆、滑轮和拉线，箱体内左右两侧的中部均通过螺栓连接的方式连接有第三连杆，第三连杆位于第三滑轨的上方，两边第三连杆的末端均连接有滑轮，筛选框内底部中间固定连接有拉线，拉线位于左右滑轮之间，拉线的末端与第二活动杆的底部固定连接。

优选地，还包括有敲击装置，敲击装置包括有第二电机、第三转轴、第二弹簧和钢珠，箱体右侧下部通过螺栓连接的方式安装有第二电机，第二电机的输出轴通过联轴器连接有第三转轴，第三转轴滑动贯穿箱体右侧，第三转轴的末端连接有第二弹簧，第二弹簧的末端连接有钢珠，钢珠位于筛选框的正下方。

优选地，还包括有集料斗，箱体内中部通过螺栓连接的方式连接有集料斗，集料斗位于第二活动杆和第三连杆之间。

工作原理：使用时，启动驱动装置，驱动装置驱动拨料装置运行，将砂子从放料斗倒入箱体内，砂子落至网板上，拨料装置将网板上的砂子左右拨动，从而使细小的砂子从网板上的孔位落下，再经下料斗落下，如此即可将细砂筛选。

因为驱动装置包括有第一电机、第一转轴、第一轴承座和第一齿轮，盒体内前后两侧的中部分别通过螺栓连接的方式安装有第一轴承座和第一电机，第一电机的输出轴通过联轴器连接有第一转轴，第一转轴的末端与第一轴承座内的轴承过盈连接，第一转轴的中部外侧通过键连接的方式连接有第一齿轮。使用时，启动第一电机正反交替转动，从而带动第一转轴正反交替转动，进而带动第一齿轮正反交替转动。

因为拨料装置包括有第一滑轨、第一滑块、第一齿条、第一活动杆、第一连杆和拨料板，盒体内顶部中间通过螺栓连接的方式连接有第一滑轨，第一滑轨呈左右水平设置，第一滑轨上滑动式安装有第一滑块，第一滑块与第一滑轨滑动式配合，第一滑块的底部通过螺栓连接的方式连接有第一齿轮，第一齿轮与第一齿条啮合，第一齿条的左端连接有第一活动杆，第一活动杆滑动贯穿箱体右侧上部，第一活动杆左部的底部连接有第一连杆，第一连杆的底部连接有拨料板，拨料板呈前后水平设置，拨料板与网板顶部接触。第一齿轮正反交替转动带动第一齿条左右移动，第一滑块在第一滑轨上左右滑动，第一齿条带动第一活动杆左右移动，从而带动拨料板左右移动，进而拨动网板上的砂子，使细砂更有效从网板的孔位落下。

因为还包括有扫料装置，扫料装置包括有第二轴承座、第二转轴、第二齿轮、第二滑轨、第二滑块、第二齿条、第二活动杆、第二连杆和毛刷，盒体内前后两侧的中部均通过螺栓连接的方式安装有第二轴承座，前后第二轴承座之间设有第二转轴，第二转轴与第二轴承座内的轴承过盈连接，第二转轴位于第一转轴的下方，第二转轴的中部外侧通过键连接的方式连接有第二齿轮，盒体内底部中间通过螺栓连接的方式连接有第二滑轨，第二滑轨呈左右水平设置，第二滑轨上滑动式安装有第二滑块，第二滑块与第二滑轨滑动式配合，第二滑块的顶部连接有第二齿条，第二齿轮与第二齿条啮合，第二齿条的左端连接有第二活动杆，第二活动杆滑动贯穿箱体右侧中部，第二活动杆左部的顶部连接有第二连杆，第二连杆的顶部通过螺栓连接的方式连接有毛刷，毛刷呈前后水平设置，毛刷与网板底部接触。第一齿轮正反交替转动带动第二齿轮正反交替转动，从而带动第二齿条左右移动，进而带动第二活动杆左右移动，第二活动杆带动毛刷左右移动，从而对网板的底部清扫，使堵在网板孔位内的细砂掉落，进一步提高筛选效率。

因为还包括有筛选装置，筛选装置包括有第三滑轨、第三滑块、挡块、第一弹簧和筛选框，箱体内左右两侧的中部均通过螺栓连接的方式连接有第三滑轨，第三滑轨呈垂直设置，第三滑轨上滑动式安装有第三滑块，第三滑块与第三滑轨滑动式配合，左右两边第三滑轨的底部均通过螺栓连接的方式连接有挡块，第三滑块与挡块之间连接有第一弹簧，左右第三滑块之间通过螺栓连接的方式连接有筛选框，筛选框呈水平设置。使用时，细砂从网板的孔位落至筛选框内，在细砂落下的重力作用下，第一弹簧反复伸缩，从而使筛选框上下移动，进而对落至筛选框内的细砂进一步筛选，更进一步提高筛选效率。

因为还包括有第三连杆、滑轮和拉线，箱体内左右两侧的中部均通过螺栓连接的方式连接有第三连杆，第三连杆位于第三滑轨的上方，两边第三连杆的末端均连接有滑轮，筛选框内底部中间固定连接有拉线，拉线位于左右滑轮之间，拉线的末端与第二活动杆的底部固定连接。第二活动杆左右移动带动拉线上下移动，拉线在左右滑轮之间滑动，在第一弹簧的作用下，拉线上下移动带动筛选框上下移动，更进一步提高筛选效率。

因为还包括有敲击装置，敲击装置包括有第二电机、第三转轴、第二弹簧和钢珠，箱体右侧下部通过螺栓连接的方式安装有第二电机，第二电机的输出轴通过联轴器连接有第三转轴，第三转轴滑动贯穿箱体右侧，第三转轴的末端连接有第二弹簧，第二弹簧的末端连接有钢珠，钢珠位于筛选框的正下方。使用时，启动第二电机，第二电机转动带动第三转轴转动，从而带动第二弹簧和钢珠转动，钢珠转动敲击筛选框底部，从而使筛选框产生震动，细砂更顺畅从筛选框落下，更进一步提高筛选效率。

因为还包括有集料斗，箱体内中部通过螺栓连接的方式连接有集料斗，集料斗位于第二活动杆和第三连杆之间。砂子从网板落下，经集料斗集中落至筛选框内，如此即可使砂子更有效落至筛选框，防止砂子落至筛选框外。

(3)有益效果

本发明通过驱动装置驱动拨料装置和扫料装置运行，从而使较细砂子从网板孔位落下，筛选装置对落下的砂子进一步筛选，震动装置提高筛选效率，达到了体积小、方便移动、省时省力、效率高的效果。

附图说明

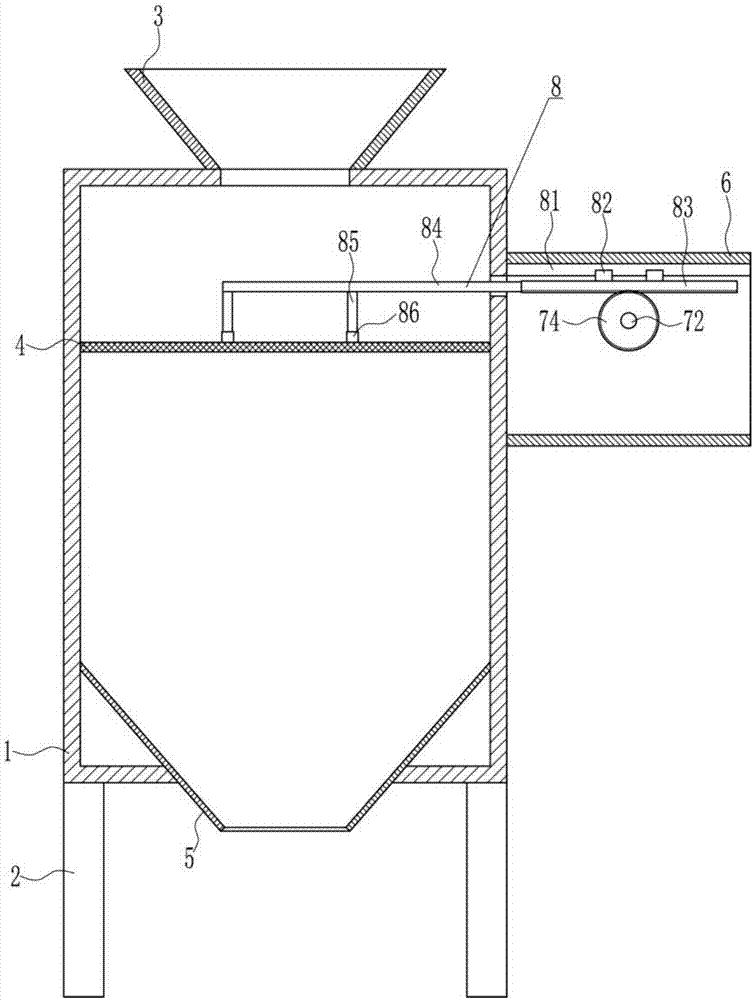

图1为本发明的第一种主视图的剖视示意图。

图2为本发明盒体第一种左视图的剖视示意图。

图3为本发明的第二种主视图的剖视示意图。

图4为本发明盒体第二种左视图的剖视示意图。

图5为本发明的第三种主视图的剖视示意图。

图6为本发明的第四种主视图的剖视示意图。

附图中的标记为：1-箱体，2-支腿，3-放料斗，4-网板，5-下料斗，6-盒体，7-驱动装置，71-第一电机，72-第一转轴，73-第一轴承座，74-第一齿轮，8-拨料装置，81-第一滑轨，82-第一滑块，83-第一齿条，84-第一活动杆，85-第一连杆，86-拨料板，9-扫料装置，91-第二轴承座，92-第二转轴，93-第二齿轮，94-第二滑轨，95-第二滑块，96-第二齿条，97-第二活动杆，98-第二连杆，99-毛刷，10-筛选装置，101-第三滑轨，102-第三滑块，103-挡块，104-第一弹簧，105-筛选框，11-第三连杆，12-滑轮，13-拉线，14-敲击装置，141-第二电机，142-第三转轴，143-第二弹簧，144-钢珠，15-集料斗。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种道路施工用砂子筛选装置，如图1-6所示，包括有箱体1、支腿2、放料斗3、网板4、下料斗5、盒体6、驱动装置7和拨料装置8，箱体1的底部四角处均通过螺栓连接的方式安装有支腿2，箱体1顶部中间通过螺栓连接的方式连接有放料斗3，放料斗3与箱体1连通，箱体1内上部连接有网板4，网板4呈水平设置，箱体1内底部连接有下料斗5，下料斗5底部贯穿箱体1底部，箱体1右侧上部通过螺栓连接的方式连接有盒体6，盒体6内中部设有驱动装置7，箱体1内上部设有拨料装置8。

实施例2

一种道路施工用砂子筛选装置，如图1-6所示，包括有箱体1、支腿2、放料斗3、网板4、下料斗5、盒体6、驱动装置7和拨料装置8，箱体1的底部四角处均通过螺栓连接的方式安装有支腿2，箱体1顶部中间通过螺栓连接的方式连接有放料斗3，放料斗3与箱体1连通，箱体1内上部连接有网板4，网板4呈水平设置，箱体1内底部连接有下料斗5，下料斗5底部贯穿箱体1底部，箱体1右侧上部通过螺栓连接的方式连接有盒体6，盒体6内中部设有驱动装置7，箱体1内上部设有拨料装置8。

驱动装置7包括有第一电机71、第一转轴72、第一轴承座73和第一齿轮74，盒体6内前后两侧的中部分别通过螺栓连接的方式安装有第一轴承座73和第一电机71，第一电机71的输出轴通过联轴器连接有第一转轴72，第一转轴72的末端与第一轴承座73内的轴承过盈连接，第一转轴72的中部外侧通过键连接的方式连接有第一齿轮74。

实施例3

一种道路施工用砂子筛选装置，如图1-6所示，包括有箱体1、支腿2、放料斗3、网板4、下料斗5、盒体6、驱动装置7和拨料装置8，箱体1的底部四角处均通过螺栓连接的方式安装有支腿2，箱体1顶部中间通过螺栓连接的方式连接有放料斗3，放料斗3与箱体1连通，箱体1内上部连接有网板4，网板4呈水平设置，箱体1内底部连接有下料斗5，下料斗5底部贯穿箱体1底部，箱体1右侧上部通过螺栓连接的方式连接有盒体6，盒体6内中部设有驱动装置7，箱体1内上部设有拨料装置8。

驱动装置7包括有第一电机71、第一转轴72、第一轴承座73和第一齿轮74，盒体6内前后两侧的中部分别通过螺栓连接的方式安装有第一轴承座73和第一电机71，第一电机71的输出轴通过联轴器连接有第一转轴72，第一转轴72的末端与第一轴承座73内的轴承过盈连接，第一转轴72的中部外侧通过键连接的方式连接有第一齿轮74。

拨料装置8包括有第一滑轨81、第一滑块82、第一齿条83、第一活动杆84、第一连杆85和拨料板86，盒体6内顶部中间通过螺栓连接的方式连接有第一滑轨81，第一滑轨81呈左右水平设置，第一滑轨81上滑动式安装有第一滑块82，第一滑块82与第一滑轨81滑动式配合，第一滑块82的底部通过螺栓连接的方式连接有第一齿轮74，第一齿轮74与第一齿条83啮合，第一齿条83的左端连接有第一活动杆84，第一活动杆84滑动贯穿箱体1右侧上部，第一活动杆84左部的底部连接有第一连杆85，第一连杆85的底部连接有拨料板86，拨料板86呈前后水平设置，拨料板86与网板4顶部接触。

实施例4

一种道路施工用砂子筛选装置，如图1-6所示，包括有箱体1、支腿2、放料斗3、网板4、下料斗5、盒体6、驱动装置7和拨料装置8，箱体1的底部四角处均通过螺栓连接的方式安装有支腿2，箱体1顶部中间通过螺栓连接的方式连接有放料斗3，放料斗3与箱体1连通，箱体1内上部连接有网板4，网板4呈水平设置，箱体1内底部连接有下料斗5，下料斗5底部贯穿箱体1底部，箱体1右侧上部通过螺栓连接的方式连接有盒体6，盒体6内中部设有驱动装置7，箱体1内上部设有拨料装置8。

驱动装置7包括有第一电机71、第一转轴72、第一轴承座73和第一齿轮74，盒体6内前后两侧的中部分别通过螺栓连接的方式安装有第一轴承座73和第一电机71，第一电机71的输出轴通过联轴器连接有第一转轴72，第一转轴72的末端与第一轴承座73内的轴承过盈连接，第一转轴72的中部外侧通过键连接的方式连接有第一齿轮74。

拨料装置8包括有第一滑轨81、第一滑块82、第一齿条83、第一活动杆84、第一连杆85和拨料板86，盒体6内顶部中间通过螺栓连接的方式连接有第一滑轨81，第一滑轨81呈左右水平设置，第一滑轨81上滑动式安装有第一滑块82，第一滑块82与第一滑轨81滑动式配合，第一滑块82的底部通过螺栓连接的方式连接有第一齿轮74，第一齿轮74与第一齿条83啮合，第一齿条83的左端连接有第一活动杆84，第一活动杆84滑动贯穿箱体1右侧上部，第一活动杆84左部的底部连接有第一连杆85，第一连杆85的底部连接有拨料板86，拨料板86呈前后水平设置，拨料板86与网板4顶部接触。

还包括有扫料装置9，扫料装置9包括有第二轴承座91、第二转轴92、第二齿轮93、第二滑轨94、第二滑块95、第二齿条96、第二活动杆97、第二连杆98和毛刷99，盒体6内前后两侧的中部均通过螺栓连接的方式安装有第二轴承座91，前后第二轴承座91之间设有第二转轴92，第二转轴92与第二轴承座91内的轴承过盈连接，第二转轴92位于第一转轴72的下方，第二转轴92的中部外侧通过键连接的方式连接有第二齿轮93，盒体6内底部中间通过螺栓连接的方式连接有第二滑轨94，第二滑轨94呈左右水平设置，第二滑轨94上滑动式安装有第二滑块95，第二滑块95与第二滑轨94滑动式配合，第二滑块95的顶部连接有第二齿条96，第二齿轮93与第二齿条96啮合，第二齿条96的左端连接有第二活动杆97，第二活动杆97滑动贯穿箱体1右侧中部，第二活动杆97左部的顶部连接有第二连杆98，第二连杆98的顶部通过螺栓连接的方式连接有毛刷99，毛刷99呈前后水平设置，毛刷99与网板4底部接触。

还包括有筛选装置10，筛选装置10包括有第三滑轨101、第三滑块102、挡块103、第一弹簧104和筛选框105，箱体1内左右两侧的中部均通过螺栓连接的方式连接有第三滑轨101，第三滑轨101呈垂直设置，第三滑轨101上滑动式安装有第三滑块102，第三滑块102与第三滑轨101滑动式配合，左右两边第三滑轨101的底部均通过螺栓连接的方式连接有挡块103，第三滑块102与挡块103之间连接有第一弹簧104，左右第三滑块102之间通过螺栓连接的方式连接有筛选框105，筛选框105呈水平设置。

还包括有第三连杆11、滑轮12和拉线13，箱体1内左右两侧的中部均通过螺栓连接的方式连接有第三连杆11，第三连杆11位于第三滑轨101的上方，两边第三连杆11的末端均连接有滑轮12，筛选框105内底部中间固定连接有拉线13，拉线13位于左右滑轮12之间，拉线13的末端与第二活动杆97的底部固定连接。

还包括有敲击装置14，敲击装置14包括有第二电机141、第三转轴142、第二弹簧143和钢珠144，箱体1右侧下部通过螺栓连接的方式安装有第二电机141，第二电机141的输出轴通过联轴器连接有第三转轴142，第三转轴142滑动贯穿箱体1右侧，第三转轴142的末端连接有第二弹簧143，第二弹簧143的末端连接有钢珠144，钢珠144位于筛选框105的正下方。

还包括有集料斗15，箱体1内中部通过螺栓连接的方式连接有集料斗15，集料斗15位于第二活动杆97和第三连杆11之间。

工作原理：使用时，启动驱动装置7，驱动装置7驱动拨料装置8运行，将砂子从放料斗3倒入箱体1内，砂子落至网板4上，拨料装置8将网板4上的砂子左右拨动，从而使细小的砂子从网板4上的孔位落下，再经下料斗5落下，如此即可将细砂筛选。

因为驱动装置7包括有第一电机71、第一转轴72、第一轴承座73和第一齿轮74，盒体6内前后两侧的中部分别通过螺栓连接的方式安装有第一轴承座73和第一电机71，第一电机71的输出轴通过联轴器连接有第一转轴72，第一转轴72的末端与第一轴承座73内的轴承过盈连接，第一转轴72的中部外侧通过键连接的方式连接有第一齿轮74。使用时，启动第一电机71正反交替转动，从而带动第一转轴72正反交替转动，进而带动第一齿轮74正反交替转动。

因为拨料装置8包括有第一滑轨81、第一滑块82、第一齿条83、第一活动杆84、第一连杆85和拨料板86，盒体6内顶部中间通过螺栓连接的方式连接有第一滑轨81，第一滑轨81呈左右水平设置，第一滑轨81上滑动式安装有第一滑块82，第一滑块82与第一滑轨81滑动式配合，第一滑块82的底部通过螺栓连接的方式连接有第一齿轮74，第一齿轮74与第一齿条83啮合，第一齿条83的左端连接有第一活动杆84，第一活动杆84滑动贯穿箱体1右侧上部，第一活动杆84左部的底部连接有第一连杆85，第一连杆85的底部连接有拨料板86，拨料板86呈前后水平设置，拨料板86与网板4顶部接触。第一齿轮74正反交替转动带动第一齿条83左右移动，第一滑块82在第一滑轨81上左右滑动，第一齿条83带动第一活动杆84左右移动，从而带动拨料板86左右移动，进而拨动网板4上的砂子，使细砂更有效从网板4的孔位落下。

因为还包括有扫料装置9，扫料装置9包括有第二轴承座91、第二转轴92、第二齿轮93、第二滑轨94、第二滑块95、第二齿条96、第二活动杆97、第二连杆98和毛刷99，盒体6内前后两侧的中部均通过螺栓连接的方式安装有第二轴承座91，前后第二轴承座91之间设有第二转轴92，第二转轴92与第二轴承座91内的轴承过盈连接，第二转轴92位于第一转轴72的下方，第二转轴92的中部外侧通过键连接的方式连接有第二齿轮93，盒体6内底部中间通过螺栓连接的方式连接有第二滑轨94，第二滑轨94呈左右水平设置，第二滑轨94上滑动式安装有第二滑块95，第二滑块95与第二滑轨94滑动式配合，第二滑块95的顶部连接有第二齿条96，第二齿轮93与第二齿条96啮合，第二齿条96的左端连接有第二活动杆97，第二活动杆97滑动贯穿箱体1右侧中部，第二活动杆97左部的顶部连接有第二连杆98，第二连杆98的顶部通过螺栓连接的方式连接有毛刷99，毛刷99呈前后水平设置，毛刷99与网板4底部接触。第一齿轮74正反交替转动带动第二齿轮93正反交替转动，从而带动第二齿条96左右移动，进而带动第二活动杆97左右移动，第二活动杆97带动毛刷99左右移动，从而对网板4的底部清扫，使堵在网板4孔位内的细砂掉落，进一步提高筛选效率。

因为还包括有筛选装置10，筛选装置10包括有第三滑轨101、第三滑块102、挡块103、第一弹簧104和筛选框105，箱体1内左右两侧的中部均通过螺栓连接的方式连接有第三滑轨101，第三滑轨101呈垂直设置，第三滑轨101上滑动式安装有第三滑块102，第三滑块102与第三滑轨101滑动式配合，左右两边第三滑轨101的底部均通过螺栓连接的方式连接有挡块103，第三滑块102与挡块103之间连接有第一弹簧104，左右第三滑块102之间通过螺栓连接的方式连接有筛选框105，筛选框105呈水平设置。使用时，细砂从网板4的孔位落至筛选框105内，在细砂落下的重力作用下，第一弹簧104反复伸缩，从而使筛选框105上下移动，进而对落至筛选框105内的细砂进一步筛选，更进一步提高筛选效率。

因为还包括有第三连杆11、滑轮12和拉线13，箱体1内左右两侧的中部均通过螺栓连接的方式连接有第三连杆11，第三连杆11位于第三滑轨101的上方，两边第三连杆11的末端均连接有滑轮12，筛选框105内底部中间固定连接有拉线13，拉线13位于左右滑轮12之间，拉线13的末端与第二活动杆97的底部固定连接。第二活动杆97左右移动带动拉线13上下移动，拉线13在左右滑轮12之间滑动，在第一弹簧104的作用下，拉线13上下移动带动筛选框105上下移动，更进一步提高筛选效率。

因为还包括有敲击装置14，敲击装置14包括有第二电机141、第三转轴142、第二弹簧143和钢珠144，箱体1右侧下部通过螺栓连接的方式安装有第二电机141，第二电机141的输出轴通过联轴器连接有第三转轴142，第三转轴142滑动贯穿箱体1右侧，第三转轴142的末端连接有第二弹簧143，第二弹簧143的末端连接有钢珠144，钢珠144位于筛选框105的正下方。使用时，启动第二电机141，第二电机141转动带动第三转轴142转动，从而带动第二弹簧143和钢珠144转动，钢珠144转动敲击筛选框105底部，从而使筛选框105产生震动，细砂更顺畅从筛选框105落下，更进一步提高筛选效率。

因为还包括有集料斗15，箱体1内中部通过螺栓连接的方式连接有集料斗15，集料斗15位于第二活动杆97和第三连杆11之间。砂子从网板4落下，经集料斗15集中落至筛选框105内，如此即可使砂子更有效落至筛选框105，防止砂子落至筛选框105外。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
